Поворотные затворы высоко ценятся за свою простоту и эффективность в системах управления жидкостью. Известные своей компактной конструкцией и экономичностью, они широко используются в различных отраслях промышленности. Но когда дело доходит до газовых систем, вы можете задаться вопросом: можно ли использовать дроссельные заслонки для газа?
В этой статье мы рассмотрим, как работают дроссельные заслонки, их пригодность для газовых систем и факторы, влияющие на их производительность. Вы также узнаете об электрических дроссельных заслонках и о том, как они повышают автоматизацию и точность газовых систем.
Поворотные затворы работают с использованием простого четвертьоборотного механизма, что делает их простыми в использовании и быстрыми в использовании. Ключевым элементом является вращающийся диск, расположенный в центре корпуса клапана. При повороте клапана диск перемещается на 90 градусов, либо полностью открывая, либо закрывая клапан. Эта простая конструкция позволяет быстро и надежно регулировать поток в газовых системах.
Диск дроссельной заслонки контролирует поток газа, регулируя угол диска. В закрытом положении диск расположен перпендикулярно потоку газа, полностью блокируя его. Когда клапан открыт, диск располагается параллельно потоку, позволяя газу свободно проходить через него. Положение диска также допускает частичное открытие, что помогает регулировать скорость потока.

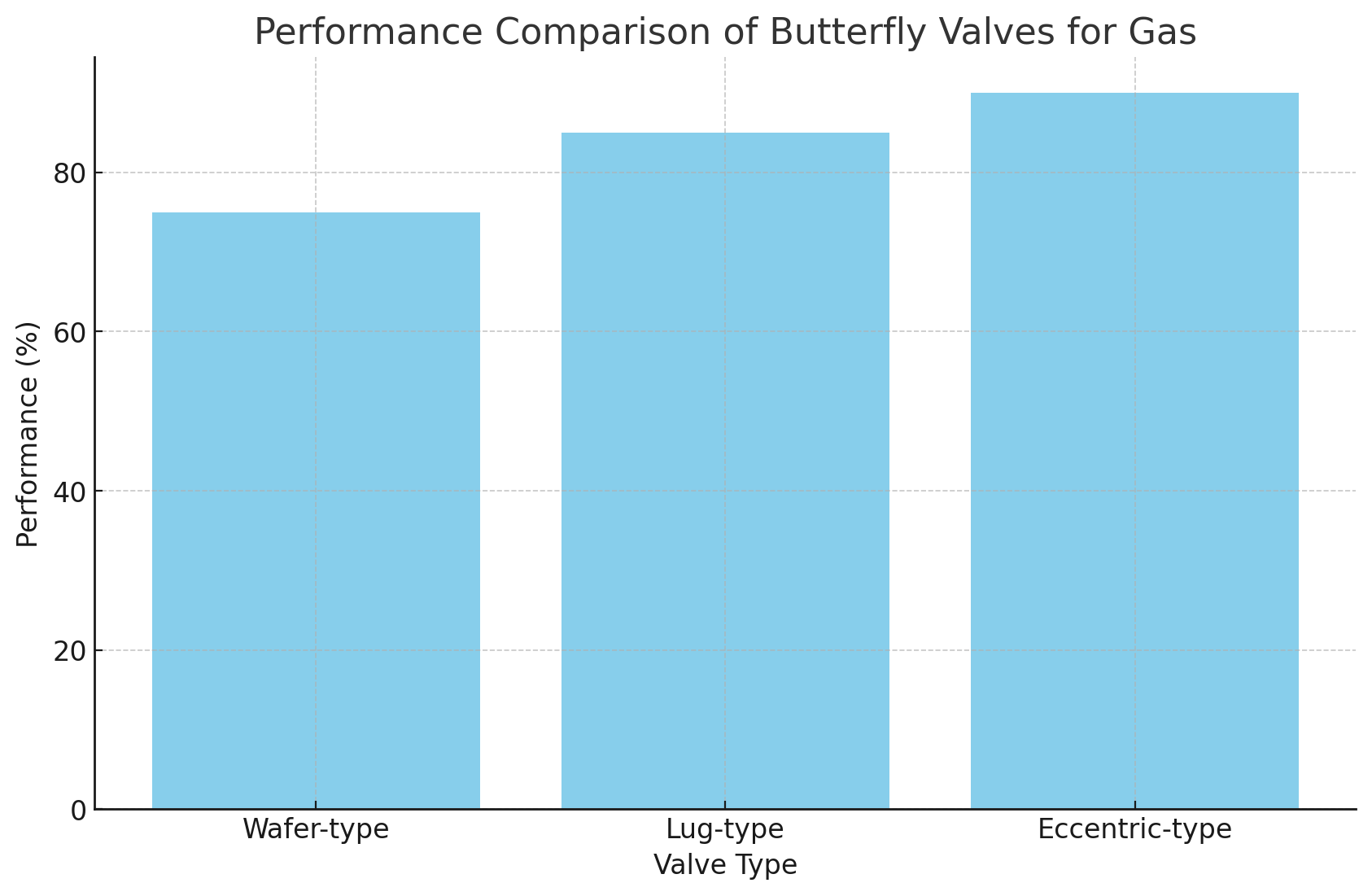

Существует несколько типов дроссельных заслонок, каждый из которых предназначен для разных целей. Наиболее распространенными типами, используемыми в газовых системах, являются:
● Дисковый затвор межфланцевого типа. Устанавливается между двумя фланцами. Этот тип компактен и идеально подходит для газовых систем низкого и среднего давления.
● Дроссельный клапан с проушинами: имеет болтовые соединения и может быть снят, не нарушая работу всей системы, что делает его пригодным для применений, требующих частого технического обслуживания.
● Эксцентриковый дроссельный клапан: эти клапаны, используемые в системах с более высоким давлением, имеют смещенный шток, обеспечивающий лучшее уплотнение и снижающий износ.
Поворотные затворы хорошо подходят для использования в газовых системах благодаря их способности эффективно контролировать поток, занимая при этом минимальное пространство. Они особенно выгодны в бытовых и промышленных газораспределительных системах, где ограничения по пространству и стоимости часто имеют решающее значение. Их легкая конструкция также облегчает обращение и установку по сравнению с другими типами клапанов, такими как шаровые или задвижки.
Различные типы дроссельных заслонок используются в различных газовых системах. Например, дисковые затворы пластинчатого типа обычно используются в бытовых газовых системах малого и среднего размера из-за их компактности и экономической эффективности. С другой стороны, дисковые затворы с проушинами идеально подходят для промышленного применения, где техническое обслуживание необходимо проводить, не прерывая поток в системе.
Одним из решающих факторов при использовании дроссельных заслонок для газа является механизм уплотнения. В дисковых затворах используются резиновые или металлические уплотнения, которые предотвращают утечку газа при закрытии клапана. Резиновые уплотнения, такие как EPDM (мономер этилен-пропилен-диена), обычно используются в системах низкого давления, тогда как металлические уплотнения предпочтительнее для условий более высокого давления и температуры. Правильный уплотнительный материал обеспечивает безопасность и эффективность регулирования расхода газа.
Поворотные затворы, как правило, более доступны по цене, чем другие типы клапанов, такие как шаровые или задвижки. Их простая конструкция и меньшее количество движущихся частей способствуют снижению затрат на производство и установку. Это ценовое преимущество особенно важно в крупномасштабных газораспределительных системах, где бюджетные ограничения часто играют значительную роль при выборе клапанов.
Компактная конструкция дроссельных заслонок делает их идеальным выбором для газовых систем, особенно в условиях ограниченного пространства. Их небольшая занимаемая площадь позволяет устанавливать их в ограниченном пространстве, что часто требуется на промышленных предприятиях, подземных газопроводах и в жилых районах. Кроме того, их легкая конструкция упрощает и ускоряет транспортировку и установку.
Поворотные затворы известны своей быстрой работой. Четвертьоборотная конструкция позволяет быстро открывать и закрывать, что крайне важно в экстренных ситуациях. Для газовых систем, где важно быстрое перекрытие или регулирование расхода, дисковые затворы имеют значительное преимущество. Электрические дроссельные заслонки, в частности, обеспечивают точный контроль и могут быть автоматизированы для быстрого реагирования в критических ситуациях.
Благодаря простой конструкции и меньшему количеству движущихся частей дисковые затворы требуют меньшего обслуживания, чем более сложные типы клапанов. В них меньше деталей, которые могут со временем изнашиваться, что помогает сократить время простоя и затраты на техническое обслуживание. Регулярные проверки, такие как проверка уплотнений и смазка штока клапана, обычно — это все, что необходимо для бесперебойной работы дроссельных заслонок.
Хотя дисковые затворы универсальны, они подходят не для всех газовых применений. Они хорошо работают в системах низкого и среднего давления, но их способность выдерживать высокие давления ограничена. Газовые системы высокого давления, например те, которые используются на промышленных предприятиях или морских платформах, могут потребовать более надежных типов клапанов, таких как шаровые или задвижки. Кроме того, дисковые затворы лучше подходят для умеренных температур, поскольку экстремальные температуры могут повлиять на характеристики их уплотнений и материалов.
Выбор правильного материала для дроссельных заслонок имеет важное значение для обеспечения совместимости с типом регулируемого газа. Для природного газа и других неагрессивных газов можно использовать такие материалы, как чугун или алюминий. Однако для агрессивных или коррозийных газов, например, тех, которые встречаются на химических заводах, могут потребоваться материалы из нержавеющей стали или ПТФЭ (политетрафторэтилена), чтобы противостоять суровым условиям окружающей среды и предотвращать коррозию.
При использовании дроссельных заслонок в газовых системах решающее значение имеет соблюдение отраслевых стандартов безопасности. Многие газовые применения требуют, чтобы клапаны соответствовали определенным нормам, таким как ANSI (Американский национальный институт стандартов), API (Американский институт нефти) и ATEX (взрывоопасность атмосферы). Эти сертификаты гарантируют, что дроссельная заслонка может безопасно выдерживать давление, температуру и потенциальные опасности при транспортировке газа.
Особенность | Клапан-бабочка | Шаровой клапан | Клапан ворот |
Стоимость установки | Низкий | Умеренный | Высокий |
Рейтинг давления | Середина | Высокий | Высокий |
Точность управления потоком | Умеренный | Высокий | Низкий |
Частота технического обслуживания | Низкий | Умеренный | Высокий |
Эффективность использования пространства | Высокий | Низкий | Низкий |
Электрический дроссельный клапан представляет собой дроссельный клапан, оснащенный электрическим приводом. Этот привод позволяет точно контролировать открытие и закрытие клапана, что делает его идеальным для газовых систем, требующих автоматического или дистанционного управления. Электрические приводы обеспечивают лучшую интеграцию с системами управления, обеспечивая более эффективное и надежное решение для регулирования расхода газа.
Электрические дроссельные заслонки предлагают несколько преимуществ для газовых систем, включая улучшенную автоматизацию, повышенную точность и дистанционное управление. Они позволяют операторам контролировать и контролировать поток газа на расстоянии, что особенно полезно в промышленных условиях, где необходимы постоянные регулировки. Электрический привод обеспечивает более точное регулирование расхода, что важно для систем, где поддержание постоянного расхода газа имеет решающее значение.
Электрические дроссельные заслонки широко используются на промышленных предприятиях, в газотранспортных системах и в крупных бытовых газораспределительных сетях. Они идеально подходят для применений, где требуется быстрое время отклика и высокая точность, например, в системах природного газа и на предприятиях химической переработки.
Преимущество | Описание | Влияние на газовые системы |
Улучшенная автоматизация | Электрические приводы позволяют осуществлять дистанционное управление. | Уменьшает ручное вмешательство и повышает эффективность. |
Точный контроль потока | Возможность тонкой настройки. | Идеально подходит для систем, требующих точного регулирования расхода. |
Удаленный мониторинг | Интеграция с системами SCADA для обратной связи в режиме реального времени. | Повышает эксплуатационную безопасность и оперативность. |
Энергоэффективность | Меньшее энергопотребление по сравнению с другими приводами. | Снижает общие эксплуатационные расходы. |
В бытовых и коммерческих газовых системах дисковые затворы пластинчатого типа часто используются для регулирования потока природного газа в дома и на предприятия. Эти клапаны просты в установке, экономичны и обеспечивают герметичное уплотнение, гарантируя безопасное распределение газа. В некоторых случаях их также можно использовать для изоляции участков газопровода при проведении технического обслуживания или ремонта без остановки работы всей системы.
В промышленных газовых системах, например, на производственных предприятиях или электростанциях, чаще используются дисковые затворы с проушинами и эксцентриками. Эти клапаны выдерживают более высокое давление, долговечны и просты в обслуживании. Возможность замены деталей без остановки всей системы является значительным преимуществом в отраслях, где непрерывная работа имеет решающее значение.
Поворотные затворы также используются в более специализированных газовых системах, например, на предприятиях по производству сжиженного природного газа (СПГ). Для этих объектов требуются клапаны, способные выдерживать экстремальные температуры и давления. Высокопроизводительные дроссельные заслонки с металлическими уплотнениями и специальными материалами используются для регулирования потока СПГ и предотвращения утечек в этих сложных условиях.
При выборе дроссельной заслонки для газовой системы важно учитывать такие факторы, как тип газа, давление в системе и температура. Клапан следует выбирать исходя из конкретных требований применения, чтобы обеспечить надежную и безопасную работу. Также важно оценить размер трубы и скорость потока, поскольку эти факторы влияют на тип клапана, который будет работать лучше всего.
Выбор материала играет жизненно важную роль в долговечности и производительности дроссельных заслонок в газовых системах. Для природного газа может быть достаточно таких материалов, как чугун или алюминий, но для более агрессивных газов рекомендуется использовать клапаны из нержавеющей стали или с футеровкой из ПТФЭ. Выбор материала повлияет на долговечность клапана и устойчивость к коррозии, обеспечивая более длительный срок службы.
Тип привода, выбранный для дроссельной заслонки, будет зависеть от требуемого уровня автоматизации. Ручные приводы подходят для простых систем с менее частыми регулировками, а пневматические приводы идеально подходят для быстрого отключения. Для более точного управления лучшим выбором являются электрические дроссельные заслонки, обеспечивающие дистанционное управление и интеграцию в автоматизированные системы.
Поворотные затворы — надежный и экономичный выбор для газовых систем, обеспечивающий быструю работу, низкие эксплуатационные расходы и компактную конструкцию. Хотя они идеально подходят для систем низкого и среднего давления, решающее значение имеет выбор правильного типа, материала и привода. Электрические дроссельные заслонки повышают контроль и точность, что делает их идеальными для современных газовых систем. При правильном обслуживании поворотные затворы обеспечивают безопасную и эффективную транспортировку газа. KLD предлагает высококачественные дроссельные заслонки, которые отвечают этим потребностям и обеспечивают надежную работу системы.
Ответ: Да, дроссельные заслонки обычно используются в газовых системах, особенно для применений с низким и средним давлением. Их компактная конструкция и быстрая работа делают их идеальными для регулирования расхода газа.
A: Электрический дроссельный клапан использует электрический привод для точного управления потоком. Он предлагает улучшенную автоматизацию и идеально подходит для дистанционного управления газовыми системами, обеспечивая эффективную и надежную работу.
Ответ: Электрические дисковые затворы обеспечивают больший контроль, точность и возможность интеграции с автоматизированными системами, что делает их идеальными для современных газопроводов, требующих дистанционного управления.
A: Поворотные затворы подходят для газовых систем низкого и среднего давления. Для применений с высоким давлением обязательно выберите клапан с более высоким номинальным давлением или рассмотрите другие типы клапанов, например шаровые краны.
О: Регулярно проверяйте уплотнения на предмет износа, смазывайте движущиеся части и проверяйте правильность выравнивания клапана. Для электрических дроссельных заслонок также проверьте работоспособность привода, чтобы обеспечить плавную работу.
