Неточный контроль жидкости истощает эксплуатационные бюджеты и ускоряет износ оборудования на промышленных объектах. Управление двоичным потоком работает строго в полностью открытом или полностью закрытом состояниях. Эта методология включения-выключения совершенно не позволяет поддерживать динамические заданные значения температуры, давления или расхода при изменяющихся нагрузках системы. Переменные процесса постоянно меняются. Вам необходимо механическое решение, способное осуществлять непрерывную пропорциональную регулировку в соответствии с требованиями переключения.
Понимание точной механики модулирующего клапана является первым шагом в определении правильной архитектуры управления для вашего предприятия. Эти фундаментальные знания позволяют инженерам оптимизировать эффективность процессов, стабилизировать контуры управления и сократить расходы на долгосрочное техническое обслуживание. Выбор правильных компонентов предотвращает катастрофические неисправности трубопровода и обеспечивает точное регулирование окружающей среды или химических веществ.
Модулирующий клапан пропорционально регулирует расход в диапазоне от 0% до 100% с помощью непрерывного управляющего сигнала, что обеспечивает точное и автоматическое поддержание заданных значений системы.

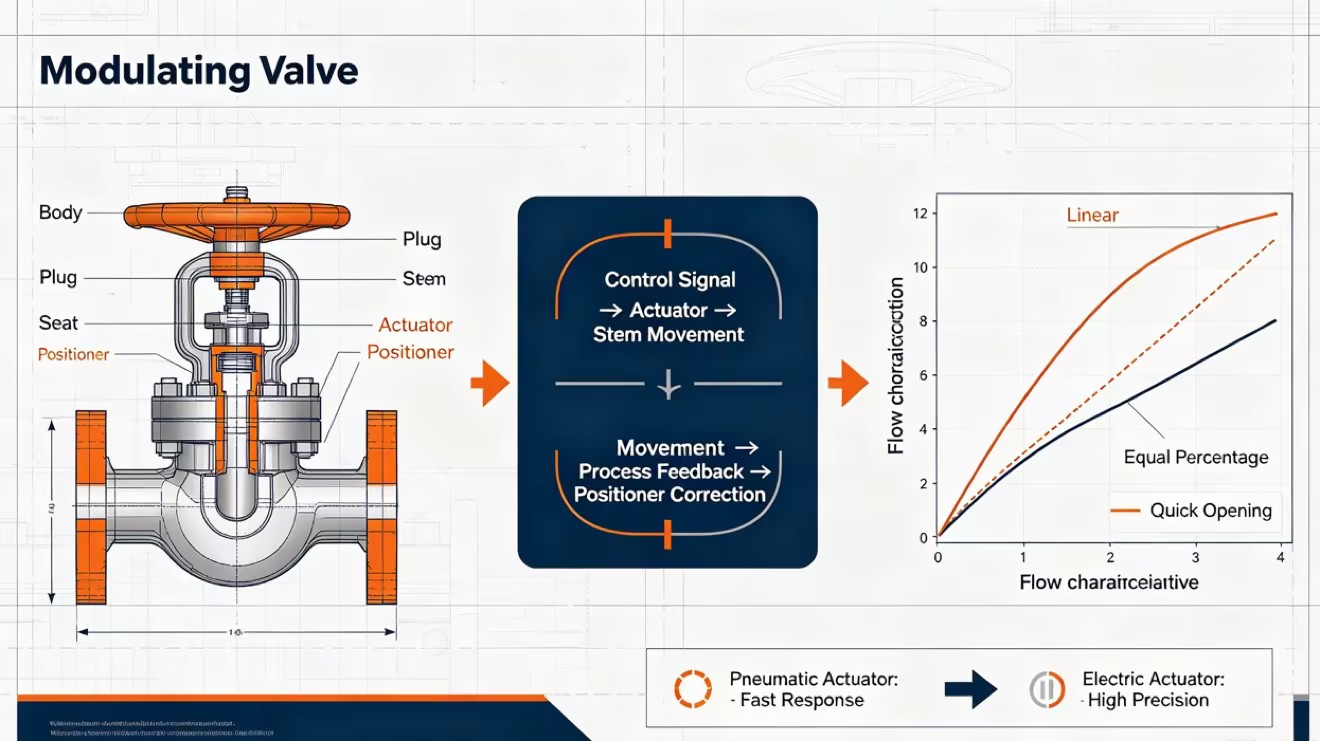

Надежная модуляция требует плавной интеграции трех отдельных компонентов: корпуса клапана (регулирование жидкости), привода (движущая сила) и позиционера (точность обратной связи).
Выбор правильного типа клапана (проходной, шаровой с V-образным отверстием, дроссельная заслонка) требует балансировки требуемого коэффициента расхода (Cv) с перепадом давления, свойствами жидкости (жидкость, газ, пар) и собственными характеристиками потока.
Неправильный размер или выбор компонентов создают критические риски внедрения, включая кавитацию, мигание, залипание и нестабильность контура управления.
Бинарное управление основано на двухпозиционных клапанах. Эти клапаны существуют только в двух состояниях: 100% открыто или 0% закрыто. Это ограничение вызывает серьезные механические напряжения в трубопроводных сетях. Быстрое закрытие стандартного запорного клапана мгновенно останавливает движение жидкости. Это внезапное замедление создает гидравлическую ударную волну, известную как гидравлический удар. Кинетическая энергия движущейся жидкости преобразуется в огромные скачки давления. Эти шипы разрывают уплотнения, разрушают приборы и отрывают опоры трубопроводов от их якорей. Мы часто видим это в плохо спроектированных контурах охлаждающей воды, где операторы используют задвижки для регулирования.
Кроме того, двоичное управление полностью не работает в приложениях, требующих непрерывной регулировки переменных. Рассмотрим теплообменник, предназначенный для вывода жидкости с температурой ровно 150°F. Если клапан подачи пара переключается только между полностью открытым и полностью закрытым, температура на выходе будет сильно колебаться. Система будет постоянно превышать и занижать целевое заданное значение. Такое беспорядочное поведение ухудшает качество продукции и приводит к потере огромного количества тепловой энергии.
Динамические системы требуют пропорциональных ответов. Эксплуатационные требования диктуют использование модуляции, когда обязательны жесткие допуски. Если химическая реакция требует скорости подачи с точностью до 1%, бинарное управление не может быть успешным. Вы должны использовать непрерывную регулировку.
Требования к переменной нагрузке также требуют модуляции. Спрос на переработку редко остается статичным. Поскольку потребители забирают больше воды из муниципальной системы или когда здание требует большего охлаждения в часы пик во второй половине дня, скорость потока должна соответствующим образом масштабироваться. Плавная регулировка расхода защищает чувствительное оборудование, расположенное ниже по потоку. Медленное повышение давления предотвращает внезапные скачки давления, которые могут повредить деликатные фильтрующие мембраны или перекрутить лопатки турбины.
Температура коммерческих зданий колеблется в зависимости от уровня занятости, притока солнечного тепла и внешних погодных условий. Модулирующий клапан автоматически управляет этими внутренними пространствами. Он точно регулирует поток охлажденной или горячей воды через змеевики вентиляционных установок. Когда температура в помещении приближается к заданному значению термостата, клапан постепенно закрывается. Он уменьшает поток воды в соответствии с точной тепловой нагрузкой. Такое точное регулирование предотвращает неприятные колебания температуры и значительно снижает потребление энергии холодильными установками и котлами. В крупных кампусах сотни этих клапанов работают в тандеме, балансируя всю гидравлическую сеть.
Химические реакции требуют строгого контроля окружающей среды, чтобы оставаться безопасными и продуктивными. Летучие жидкости и химически активные газы требуют точного давления и скорости потока. Модулирующие регулирующие клапаны поддерживают эти параметры. Они обеспечивают безопасные и стабильные химические реакции внутри реакторов под давлением. Небольшое отклонение потока катализатора может испортить всю производственную партию или вызвать опасный температурный разгон. Непрерывная модуляция предотвращает эти дорогостоящие отклонения, регулируя скорость потока в режиме реального времени на основе обратной связи от датчиков. Мы часто устанавливаем в эти агрегаты клапаны из специального сплава для работы с высококоррозионным сырьем, сохраняя при этом жесткие контрольные допуски.
Электростанции полагаются на точную подачу пара под высоким давлением для вращения массивных турбин. Модулирующие клапаны регулируют этот пар на протяжении части или всего его хода. Они оптимизируют эффективность турбины, согласовывая расход пара непосредственно с потребностями электросети. Во время запуска эти клапаны постепенно открываются. Медленное введение пара постепенно нагревает трубопровод. Точная модуляция защищает инфраструктуру производства электроэнергии от теплового удара, деформации трубопровода и катастрофического превышения скорости. Системы питательной воды котлов также в значительной степени полагаются на эти клапаны для поддержания уровня воды в барабане при быстро меняющихся условиях нагрузки.
Корпус клапана служит первичной границей давления. Он содержит внутренние смачиваемые детали, называемые тримом. Трим обычно включает в себя плунжер, седло и шток клапана. Эти компоненты физически ограничивают или разрешают прохождение жидкости. По мере перемещения штока плунжер перемещается ближе или дальше от седла.
Конкретная форма трима определяет профиль потока. Плоская дисковая заглушка обеспечивает быстрое открывание. Параболическая или фасонная пробка обеспечивает линейную или равнопроцентную характеристику потока. Инженеры часто используют триммер с направляющими сепаратора для применений с высоким давлением. Клетка действует как направляющий цилиндр для плунжера, обеспечивая устойчивость к агрессивной турбулентности жидкости и снижая механическую вибрацию.
Привод обеспечивает физическую движущую силу, необходимую для перемещения штока клапана по его ходу. Он преобразует управляющий сигнал в механическое движение. В промышленности используется несколько различных приводных механизмов:
Пневматические приводы: в них используется сжатый воздух, воздействующий на гибкую диафрагму или жесткий поршень. Они обеспечивают быстрое время отклика и высокую тягу. Они легко включают в себя механические пружины, которые переводят клапан в безопасное положение в случае потери давления воздуха.
Электрические приводы: в них используются электродвигатели в сочетании с редукторами. Они обеспечивают высокую точность и устраняют необходимость в общезаводской сети сжатого воздуха. Они идеально подходят для удаленных мест.
Электрогидравлические приводы: они сочетают в себе электрические сигналы управления с автономной гидравлической энергией. Они обеспечивают огромную тягу, необходимую для клапанов исключительно большого размера или при экстремальных перепадах давления.
Позиционер действует как мозг модулирующего узла. Он монтируется непосредственно на привод. Позиционер считывает входящий управляющий сигнал из сети предприятия. Затем он механически или в цифровом виде сравнивает этот командный сигнал с фактическим физическим положением штока клапана.
Если давление в трубопроводе давит на заглушку и вынуждает ее сместиться, возникает несоответствие. Позиционер немедленно обнаруживает эту ошибку. Он применяет корректирующую силу путем добавления или стравливания давления воздуха в приводе. Эта обратная связь с обратной связью устраняет мертвую зону. Это обеспечивает точное размещение штока независимо от динамических сил внутри трубы.
Автоматизированное управление требует стандартизированных протоколов связи. Позиционер должен понимать, чего хочет от него центральная система управления. Стандартные входы управляют положением клапана. Аналоговые сигналы, в основном 4–20 мА, остаются наиболее распространенными. Сигнал 4 мА обычно дает команду клапану полностью закрыться, а сигнал 20 мА — полностью открыться.
Современные предприятия используют протоколы цифровых полевых шин, такие как HART, Profibus или Foundation Fieldbus. Эти цифровые сигналы передают команду основного положения наряду с обширными диагностическими данными. Они легко взаимодействуют с программируемыми логическими контроллерами (ПЛК) или распределенными системами управления (РСУ). Центральный процессор рассчитывает требуемый выходной сигнал на основе алгоритмов ПИД-регулятора и отправляет точную команду позиционеру для полностью автоматического управления.
Инженеры повсеместно считают шаровые клапаны отраслевым стандартом высокоточного регулирования. Внутренний путь жидкости заставляет среду дважды менять направление. Этот извилистый путь создает естественный высокий перепад давления. Проходные клапаны исключительно хорошо справляются с тяжелыми условиями эксплуатации. Они обеспечивают возможность плотного отключения и превосходный диапазон регулирования. Их прочная конструкция позволяет им выдерживать высокие скорости и турбулентность, связанные с агрессивным снижением давления. Мы часто заказываем запорные клапаны для питательной воды котлов и станций сброса пара высокого давления, где точный контроль не подлежит обсуждению.
В системах управления потоком высокой производительности часто используются шаровые краны с V-образным отверстием. Стандартный шаровой кран имеет круглый порт. При открытии проходное сечение изменяется нелинейно, что приводит к ухудшению управления дросселированием. Конструкция V-port решает эту проблему. Производители делают на шаре V-образную выемку. По мере вращения шара эта выемка постепенно открывает зону потока. Такая геометрия обеспечивает очень линейную характеристику потока. Клапаны с V-образным отверстием обеспечивают высокую пропускную способность и точный контроль. Они превосходно справляются с волокнистыми суспензиями, бумажной массой и чистыми жидкостями. Срезающее действие V-образного паза также предотвращает заклинивание механизма твердыми частицами.
Трубопроводы большого диаметра требуют экономически эффективных решений. Поворотные затворы идеально соответствуют этому требованию благодаря своим компактным габаритным размерам и меньшим затратам на материалы. Однако стандартные концентрические дроссельные заслонки не справляются с модуляцией. Они страдают от высоких рабочих моментов и плохого разрешения вблизи закрытого положения.
В высокопроизводительных дроссельных заслонках используются конструкции с двойным или тройным смещением. Эти смещения перемещают точку поворота диска от центральной линии. Это уменьшает трение седла и повышает точность дросселирования. Несмотря на эти улучшения, они по-прежнему обладают ограниченным эффективным диапазоном управления. Обычно вы модулируете их только в диапазоне от 20° до 70° вращения. Работа за пределами этого диапазона часто приводит к неустойчивому регулированию потока и ускоренному износу седла.
Точный размер определяет эффективность управления. Коэффициент расхода (Cv) представляет собой математическую зависимость между расходом, удельным весом и перепадом давления. По определению, один Cv равен одному галлону США в минуту при температуре 60°F, протекающей через клапан с перепадом давления в один фунт на квадратный дюйм. Расчет требуемого Cv является наиболее важным шагом при составлении спецификации клапана.
Клапаны слишком большого размера вызывают серьезные эксплуатационные проблемы. Клапан увеличенного размера должен работать очень близко к седлу, чтобы адекватно ограничивать поток. Эта близость заставляет контур управления колебаться, постоянно открываясь и закрываясь. Это также ускоряет износ трима из-за высокоскоростного продавливания жидкости через крошечный зазор. И наоборот, клапаны меньшего размера не могут обеспечить требуемый расход. Они вызывают чрезмерную потерю давления и создают опасные скорости жидкости, что приводит к быстрой эрозии и неприемлемому уровню шума.
Теоретическая производительность часто отличается от реального применения. Собственная характеристика потока описывает поведение клапана при абсолютно постоянном перепаде давления. Производители тестируют и публикуют эти собственные кривые. Однако в динамической трубопроводной системе перепад давления на клапане меняется по мере изменения скорости потока. Это динамическое поведение определяет установленную характеристику потока.
| Характеристика потока | Собственное поведение (постоянный перепад давления) | Лучший вариант использования |
|---|---|---|
| Линейный | Скорость потока прямо пропорциональна ходу клапана (например, 50% открытия = 50% расхода). | Контроль уровня жидкости, системы с постоянными перепадами давления. |
| Равный процент | Равные приращения хода клапана вызывают равные процентные изменения существующего расхода. | Контроль температуры, системы, в которых падение давления сильно зависит от расхода. |
| Быстрое открытие | Максимальный поток достигается быстро при минимальном начальном ходе клапана. | Периодическое обслуживание, меры безопасности или операции быстрого наполнения партий. |
Свойства жидкости определяют выбор материала. Коррозионные жидкости быстро разрушают стандартные компоненты из углеродистой стали. Материалы корпуса и отделки необходимо выбирать в зависимости от химического состава среды. Распространенные варианты включают нержавеющую сталь 316, дуплексные сплавы или специальные материалы, такие как хастеллой и монель, для работы в тяжелых условиях кислот.
Экстремальные температуры сильно влияют на выбор. Криогенные применения требуют аустенитных нержавеющих сталей, которые сохраняют вязкость при минусовых температурах. Для применения высокотемпературного пара требуются хромомолибденовые сплавы для предотвращения ползучести и деформации. Всегда строго соблюдайте отраслевые стандарты, опубликованные такими организациями, как ASME, API и NACE. Соблюдение требований обеспечивает целостность границ давления и защищает персонал предприятия.
Выбор движущей силы предполагает определенные оперативные компромиссы. Пневматические приводы обеспечивают исключительно высокую скорость срабатывания. Они реагируют на управляющие сигналы практически мгновенно. Они также легко включают в себя механические механизмы пружинного возврата. Если установка теряет электропитание или подачу воздуха, тяжелая внутренняя пружина переводит клапан в заранее определенное безопасное положение. Однако пневматические системы требуют надежной, чистой и сухой инфраструктуры сжатого воздуха. Влага в воздуховодах разрушит пневматику позиционера.
Электрические приводы упрощают установку. Для них требуется только прокладка электропитания и сигнальные кабели. Они устраняют необходимость в дорогостоящих воздушных компрессорах и пневматических трубках. Электрические приводы обеспечивают невероятно точное позиционирование. Однако они обычно срабатывают медленнее, чем пневматические аналоги. Для достижения отказоустойчивости требуются резервные батареи или сложные суперконденсаторы, которые создают дополнительные точки отказа электронной техники.
Использование стандартного оборудования низкого уровня часто снижает первоначальные капитальные затраты на проект. Однако этот подход часто оказывается вредным в условиях непрерывного процесса. Приложения, требующие серьезного обслуживания, быстро разрушают стандартные компоненты. Более дешевый клапан может подвергнуться эрозии трима в течение шести месяцев, что приведет к незапланированной остановке завода.
Инвестиции в надежные модулирующие регулирующие клапаны, оснащенные современными интеллектуальными позиционерами, приносят огромные эксплуатационные дивиденды. Интеллектуальная диагностика контролирует трение клапанов и расход воздуха в режиме реального времени. Они прогнозируют выход из строя упаковки до того, как произойдут неорганизованные выбросы. Точная модуляция снижает потери тепловой энергии в контурах отопления. Минимизация изменчивости процесса напрямую увеличивает выход продукта и значительно сокращает дорогостоящие незапланированные простои.
Сильные перепады давления вызывают разрушительные гидродинамические явления в жидкостях. Мигание происходит, когда давление жидкости падает ниже давления пара внутри клапана и остается ниже этого порога на выходе. Жидкость кипит в парообразном состоянии. Этот высокоскоростной пар переносит капли жидкости, которые действуют как пескоструйные аппараты, разрушая выходной трубопровод.
Кавитация возникает, когда давление падает ниже давления пара, но восстанавливается выше него на выходе. В зоне низкого давления образуются пузырьки пара. По мере восстановления давления эти пузырьки резко схлопываются или взрываются. Эти микроимплозии генерируют локализованные ударные волны, которые отрывают микроскопические кусочки металла от трима клапана. Стратегии смягчения последствий включают в себя определение многоступенчатых антикавитационных триммеров. Эти специализированные клетки разбивают огромное падение давления на более мелкие, управляемые этапы. Использование закаленных материалов, таких как накладки из стеллита, также противостоит механической эрозии.
Механическое трение серьезно ухудшает характеристики контура управления. Залипание или статическое трение препятствует плавному перемещению штока клапана. Когда контроллер посылает небольшое изменение сигнала, шток застревает на месте из-за плотной упаковки. Контроллер увеличивает сигнал до тех пор, пока сила привода не преодолеет статическое трение. Затем шток внезапно выходит за желаемую заданную точку. Это вызывает бесконечные колебания контура.
Зона нечувствительности представляет собой механический сбой в связях между приводом, штоком и позиционером. Управляющий сигнал меняется, но плунжер клапана не перемещается сразу из-за ослабления механических соединений. Умные позиционеры решают эти проблемы. Они применяют агрессивные, рассчитанные пневматические удары для мгновенного преодоления застревания. Выбор уплотнения из ПТФЭ с низким коэффициентом трения обеспечивает баланс строгих требований по контролю выбросов и плавного хода штока.
Безопасность процесса требует тщательного ухода. Модулирующие клапаны представляют собой высокодинамичные механические устройства, работающие в условиях экстремальных нагрузок. Им требуется регулярная калибровка, чтобы гарантировать, что настройки нуля и диапазона идеально соответствуют входящим сигналам управления. Клапан, который считает, что 4 мА означает открытие на 5%, будет постоянно давать утечку при команде на закрытие.
Регулярная регулировка упаковки предотвращает опасные неорганизованные выбросы. Расширенный диагностический мониторинг отслеживает кривые характеристик клапана с течением времени. Сравнивая текущие уровни трения и расход воздуха с базовыми данными, записанными во время ввода в эксплуатацию, группы технического обслуживания могут определить внутренний износ. Эти прогнозные данные выявляют проблемы до того, как произойдет катастрофический сбой, обеспечивая соблюдение самых высоких стандартов безопасности и надежности процесса.
Модулирующий клапан остается непреложным требованием для промышленных систем, требующих динамичного и непрерывного управления. Бинарные двухпозиционные клапаны просто не могут управлять точными переменными процесса, такими как температура, давление и расход, при меняющихся нагрузках. Точная модуляция защищает инфраструктуру, оптимизирует использование энергии и обеспечивает качество продукции. Основывайте свой первоначальный выбор на точных инженерных данных. Определите точный требуемый Cv на основе скоростей потока. Определите состояние жидкости как жидкость, газ или пар, чтобы спрогнозировать гидродинамические риски. Рассчитайте максимально допустимый перепад давления, чтобы выбрать правильный тип трима. Наконец, согласуйте свой выбор привода с существующей инфраструктурой предприятия.
Чтобы обеспечить успешную реализацию, выполните следующие шаги:
Проконсультируйтесь со специализированным инженером по клапанам, чтобы выполнить точные расчеты размеров для условий минимального, нормального и максимального расхода.
Выполните анализ вычислительной гидродинамики (CFD) для приложений с высоким перепадом давления, чтобы спрогнозировать и снизить риски кавитации или всплесков.
Доработайте совместимость привода и позиционера, чтобы гарантировать плавную цифровую интеграцию с существующей сетью РСУ или ПЛК.
Установите базовую диагностическую сигнатуру во время первоначального ввода в эксплуатацию, чтобы использовать ее для всех будущих графиков профилактического обслуживания.
О: Двухпозиционный клапан работает исключительно в двоичных состояниях: полностью открыт или полностью закрыт. Он не может регулировать поток постепенно. Модулирующий клапан обеспечивает непрерывное пропорциональное управление. Он регулирует свое положение в диапазоне от 0% до 100% по всему ходу, чтобы точно регулировать расход, давление или температуру на основе переменного управляющего сигнала.
Ответ: Автоматизированные системы управления обычно управляют этими клапанами с помощью аналоговых сигналов, таких как 4–20 мА или 0–10 В постоянного тока. В современных промышленных средах часто используются протоколы цифровых полевых шин, включая HART, Profibus или Foundation Fieldbus. Эти цифровые протоколы передают точную команду положения вместе с ценными диагностическими и медицинскими данными.
О: Выбор размера зависит от расчета коэффициента расхода (Cv). В этой формуле используются максимальная, нормальная и минимальная скорости потока, удельный вес жидкости и точное падение давления на клапане. Точные данные о перепаде давления имеют решающее значение; неверные данные приводят к завышению или занижению размеров клапанов.
Ответ: Стандартные концентрические дроссельные заслонки плохо работают в системах регулирования из-за высокого трения в посадке и нелинейных характеристик потока. Для дросселирования необходимо использовать высокопроизводительные дроссельные заслонки с двойным или тройным смещением. Даже в этом случае их эффективный диапазон регулирования ограничен 20–70 градусами вращения.
Ответ: Колебание или непрерывное колебание вокруг заданного значения происходит по трем основным причинам. Клапан может иметь слишком большой размер, что вынуждает его работать слишком близко к седлу. Настройка контура ПИД-регулирования может быть слишком агрессивной. Наконец, сильное механическое заклинивание может привести к тому, что шток клапана выйдет за пределы целевого положения.
A: Позиционер — это устройство обратной связи, установленное на приводе. Он получает управляющий сигнал и сравнивает его с фактическим физическим положением штока клапана. Это необходимо, поскольку он автоматически регулирует силу привода для преодоления давления и трения в трубопроводе, обеспечивая точное соответствие штока заданному положению.
A: При линейной характеристике пропускная способность увеличивается прямо пропорционально ходу клапана. Клапан, открытый на 50%, обеспечивает расход 50%. При равнопроцентной характеристике равные приращения хода клапана вызывают равные процентные изменения существующего расхода. Равнопроцентное соотношение обычно используется для контроля температуры или систем с переменным перепадом давления.
