Описание

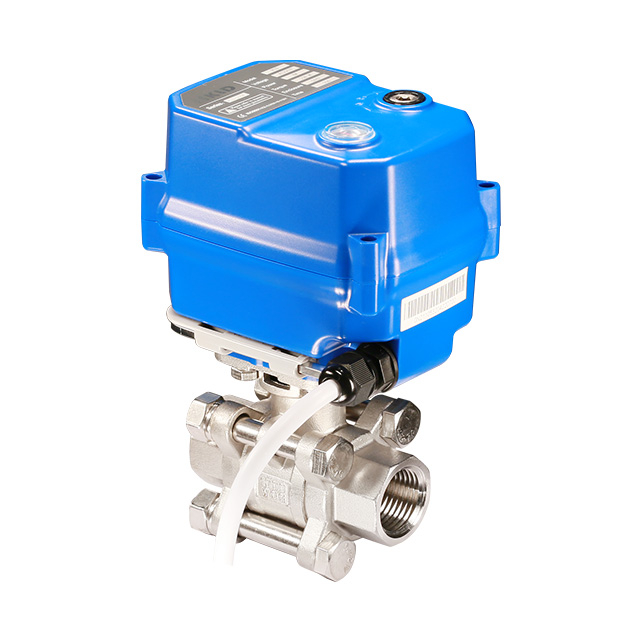

KLD2-ходовой трехкомпонентный шаровой кран с электроприводом KLD100 (SS304/SS316) представляет собой высокопроизводительный клапан, предназначенный для точного регулирования расхода в различных промышленных применениях. Благодаря компактной конструкции этот клапан идеально подходит для небольшого оборудования, обеспечивая экономию места без ущерба для производительности. Клапан оснащен бесщеточным двигателем, обеспечивающим стабильную и надежную работу, с длительным сроком службы до 20 000 циклов. Он также включает функцию ручного управления для безопасной и удобной работы во время перебоев в подаче электроэнергии или технического обслуживания.
Двухходовой трехкомпонентный шаровой кран с электроприводом KLD100 (SS304/SS316) доступен как в нормально открытой, так и в нормально закрытой конфигурациях, что обеспечивает гибкость в соответствии с различными системными требованиями. Он разработан с функцией отказоустойчивости, что делает его превосходной альтернативой электромагнитным клапанам, особенно в приложениях, требующих более высоких скоростей потока и защиты от гидравлического удара. Клапан имеет класс защиты IP67 для защиты от пыли и выдерживает кратковременное погружение в воду (например, 30 минут на глубину 1 метр).
Технические характеристики включают
Тип клапана: двухсторонний моторизованный шаровой клапан
Размеры: DN15, DN20
Давление: максимум 1,6 МПа (PN16)/4,0 МПа (PN40).
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
KLD 100 2-й 3-х моторизованный шаровой клапан (SS304/SS316) обеспечивает соблюдение европейских стандартов безопасности и окружающей среды. Его надежная конструкция в сочетании с расширенными функциями делает его надежным выбором для требовательных промышленных применений.
CE утвержден
Приложения
Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
Технические данные
| Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
| 6 нм | DC24V | 24 Вт | B2S/B3S/BD3S | 2S | IP67 или F -тип | 1,6 МПа 4,0 МПа | 0-100 ℃ ※ 2 |
| 10 нм/ 6 нм@kt | AC/DC95-265V | 12W/ 18W@KT | B3S/BD3S/KT32S | 5 с | |||
| AC/DC24V | B2S/B3S/BD3S/KT32S | ||||||
| DC12V | |||||||
| 10 нм | AC24V | 12 Вт | B3S | 10 -е годы | |||
| AC110V | |||||||
| AC220V |
※ 2 Это необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.

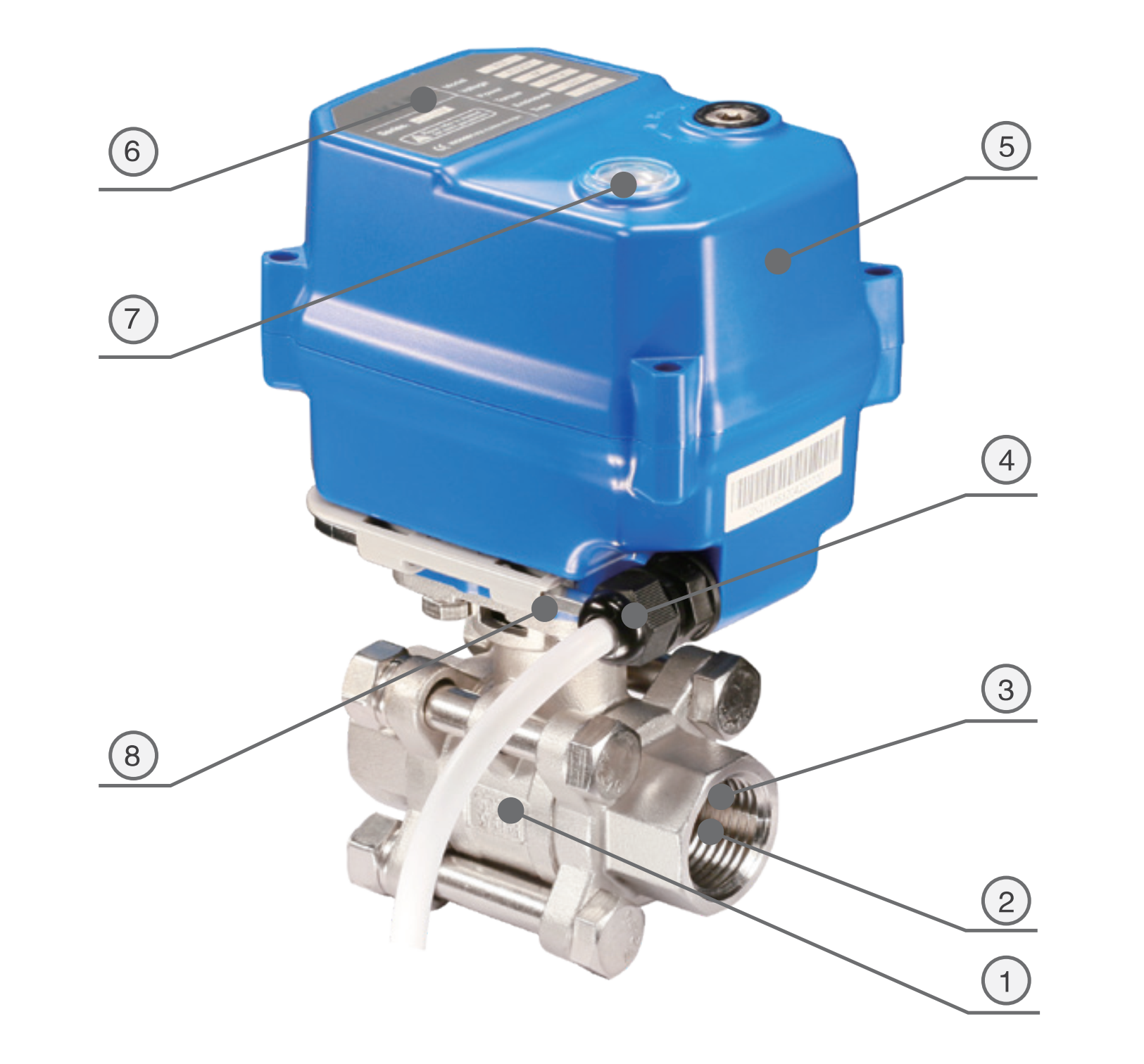

Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | 304/316 | 1 |
| 2 | Мяч | 304/316 | 1 |
| 3 | Место для мяча | PTFE | 2 |
| 4 | Кабельный разъем | Нейлон/никелированная латунь | 1 |
| 5 | Жилье | ПК сплав ※ | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Гексагональный ключ | Инструментальная сталь | 1 |
※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.

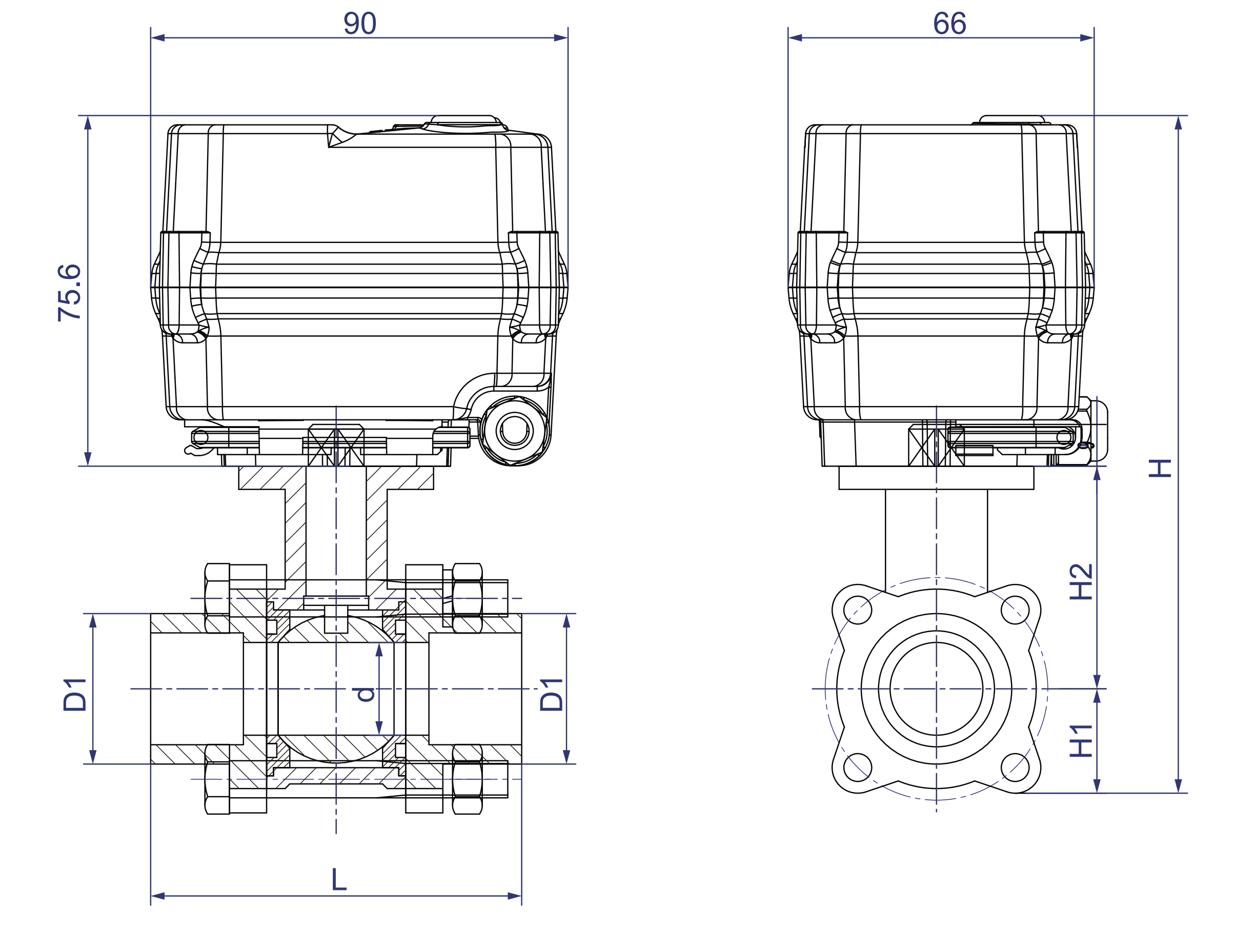

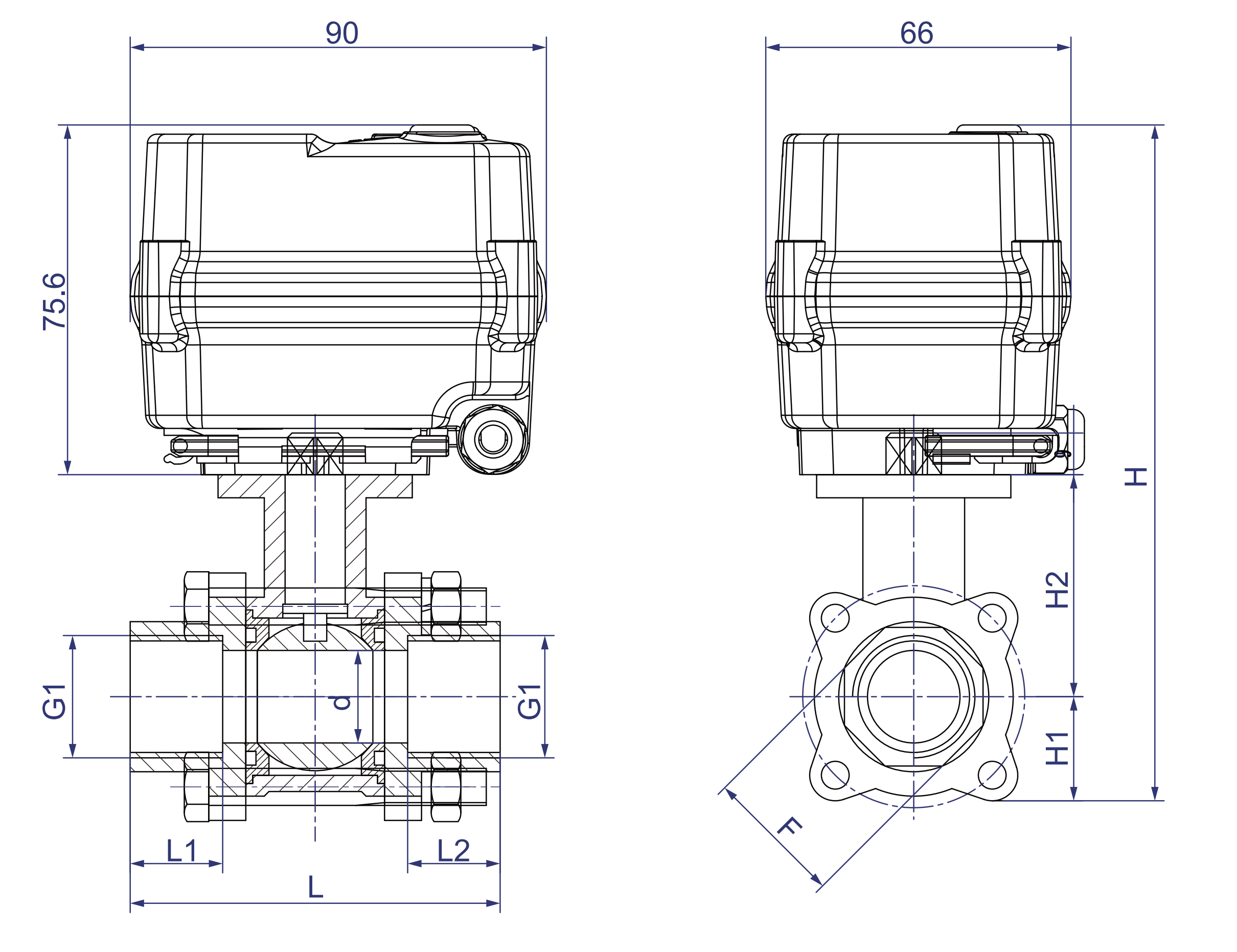

| Размеры 【dn15-dn20, сварка резьбы/розетки】 | Размеры【DN15-DN20,стыковая сварка】 |
 |  |
Размеры (мм)
DN | d | L1 = L2 | G1 | D1 | L | H1 | H2 | H | F | W (кг) | |||||
| нить | сварка | стыковая сварка | нить | сварка | стыковая сварка | нить | сварка | стыковая сварка | |||||||
DN15 | 15 | 20 | 10 | 20 | G1/2 ″ | 21.7 | 22.5 | 72 | 72 | 63 | 22.5 | 42.0 | 140.1 | 26 | 1.23 |
DN20 | 20 | 20 | 13 | 23 | G3/4 ″ | 27.1 | 27.5 | 80 | 80 | 78 | 25.0 | 48.0 | 146.1 | 32 | 1.42 |
Примечания: BSP, NPT, GB Ect. необязательно.
Функциональные данные
| Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 F-тип [Damp-roobly, добавление осушивающего обогревателя] в соответствии с Q/12NK 4404-2023 |
| Ручное переопределение | Соответствующий шестигранный гаечный ключ (только используя без силы) |
| Индикатор положения |  |
Условия труда
Окружающая температура. | -15 ℃ |
Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0-100 ℃ |
※ При условии технических изменений
