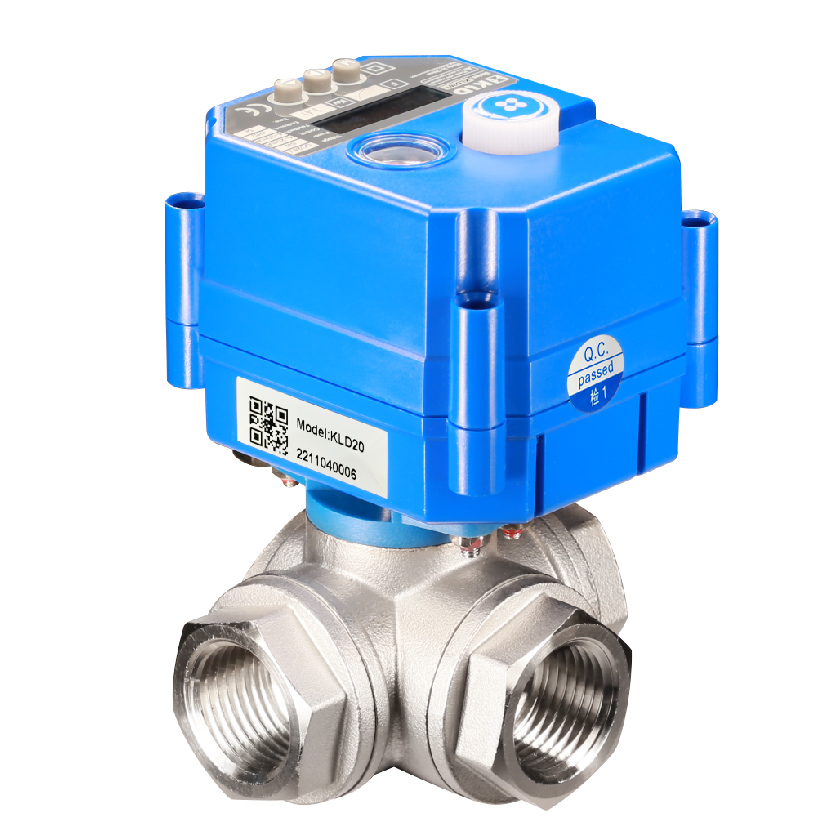

Плохое управление потоками быстро истощает ресурсы промышленных и коммерческих объектов. Это приводит к серьезным потерям энергии, нестабильности процесса и преждевременному износу оборудования. Катастрофические отказы системы часто начинаются с одного несовместимого компонента, неспособного справиться с динамическими условиями жидкости. Выбор значения модуля выходит далеко за рамки простого сопоставления размеров труб и номиналов фланцев. Это требует точного согласования динамики жидкости, перепадов давления, совместимости материалов и реакции привода. Без совместной работы этих элементов достижение стабильного и повторяемого управления физически невозможно. В этом руководстве представлена систематическая, инженерно-обоснованная основа для оценки, определения размеров и выбора правильного модулирующего клапана . Вы узнаете, как оптимизировать технологические циклы, предотвратить разрушительные явления с жидкостью и обеспечить долгосрочную надежность в требовательных приложениях.
Выбор размера не подлежит обсуждению: Завышение размера является наиболее распространенной причиной плохого управления и нестабильности клапана; точный расчет коэффициента расхода (Cv) является обязательным.
Область применения определяет тип клапана: проходные клапаны обеспечивают непревзойденную точность, а шаровые краны с V-образным отверстием и высокопроизводительные дроссельные клапаны обеспечивают экономичные решения для конкретных характеристик потока и труб большего диаметра.
Точность срабатывания: физический корпус клапана настолько эффективен, насколько эффективен привод и интеллектуальный позиционер, управляющий его модуляцией.
Контекст имеет значение: Критерии выбора существенно меняются в зависимости от того, является ли приложение тяжелым промышленным процессом или коммерческой системой отопления, вентиляции и кондиционирования/гидравлической системой.
Снижение рисков продлевает срок службы. Упреждающее устранение перепада давления предотвращает разрушительные явления, такие как кавитация, всплеск и чрезмерный аэродинамический шум.

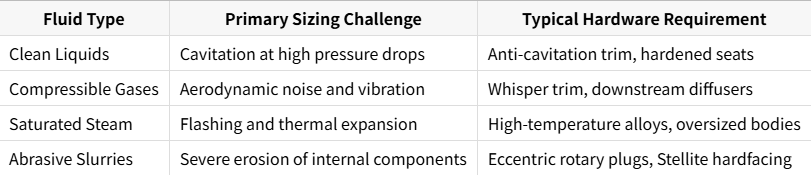

Прежде чем оценивать варианты аппаратного обеспечения, вы должны определить точные условия жидкости в вашей системе. Соберите точные данные о типе жидкости, проходящей через линию. Вам необходимо знать, работает ли система с жидкостью, газом, паром или абразивной суспензией. Определите удельный вес, динамическую вязкость и диапазоны рабочих температур. Эти переменные определяют, как жидкость ведет себя при различных состояниях давления. Удельный вес напрямую влияет на расчеты массового расхода, а вязкость влияет на число Рейнольдса. Высоковязкие жидкости, такие как тяжелые масла или полимеры, требуют совершенно иных подходов к определению размеров по сравнению с водой. Затем наметьте объемный или массовый расход. Вы должны определить абсолютный минимум, нормальную рабочую и абсолютную максимальную скорость потока. Эти цифры устанавливают необходимый диапазон регулирования оборудования. Неспособность установить этот базовый уровень приводит к немедленным ошибкам спецификации. Вы не можете контролировать то, что не измерили точно.
Модулирующие клапаны обеспечивают возможность непрерывного дросселирования. Они используют внутренние запорные элементы для динамической регулировки проходного сечения на основе внешнего сигнала. Запорные клапаны строго изолируют поток, оставаясь либо полностью открытыми, либо полностью закрытыми. Существует распространенное заблуждение относительно стандартных шаровых и пробковых кранов. Хотя стандартные версии идеально подходят для приложений с двухпозиционной изоляцией, они не справляются с точным регулированием. Характеризованные версии специально разработаны для модуляции. Успех в модуляции требует соблюдения строгих критериев производительности. Вы должны определить приемлемые пределы зоны нечувствительности, которые определяют минимальное изменение сигнала, необходимое для инициирования физического движения. Вы также должны установить допуски на гистерезис, гарантируя, что клапан достигнет одного и того же положения независимо от того, открывается он или закрывается. Наконец, вам необходимо выбрать правильную собственную характеристику потока на основе динамики технологического цикла.
Линейный: пропускная способность увеличивается линейно с увеличением хода клапана. Этот профиль лучше всего подходит для систем контроля уровня жидкости, где падение давления остается относительно постоянным.
Равный процент: равные приращения хода вызывают равные процентные изменения существующего потока. Это стандартный выбор для большинства контуров отопления, охлаждения и регулирования давления, где падение давления в системе значительно различается.
Быстрое открытие: максимальный поток достигается быстро в течение первых 20% хода. Хотя в основном он используется для двухпозиционной изоляции, иногда он служит для конкретных задач сброса давления.

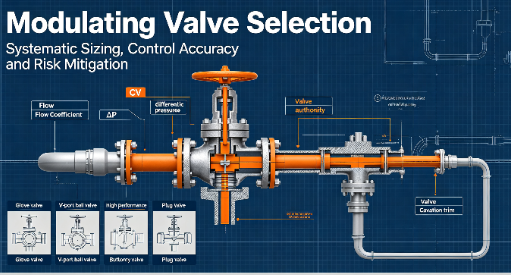

Диаметр трубы действует как основной физический фильтр при выборе оборудования. Это ограничивает ваши доступные варианты в зависимости от геометрии и скорости жидкости. Проходные краны и шаровые краны с шаровыми кранами доминируют в небольших трубопроводных сетях. Обычно их предпочитают для технологических линий диаметром менее четырех дюймов. Высокопроизводительные дроссельные заслонки становятся стандартом для трубопроводов большого диаметра. Как только вы превысите шесть-восемь дюймов, вес и занимаемая площадь шаровых клапанов станут непомерно высокими. Поворотные затворы представляют собой весьма практичное решение для таких крупных линий. Однако вы должны убедиться, что скорость жидкости остается в допустимых пределах. Скорость жидкости обычно должна оставаться ниже 15 футов в секунду, чтобы предотвратить серьезную эрозию трубопровода, расположенного ниже по потоку. Скорость газа должна оставаться ниже 0,3 Маха, чтобы предотвратить чрезмерное образование шума. Всегда проверяйте схему трубопровода, поскольку более толстые стенки уменьшают внутренний диаметр и увеличивают фактическую скорость жидкости.
Шаровые клапаны пропускают жидкость через ограниченный, извилистый путь потока. Такая внутренняя конструкция обеспечивает превосходный контроль и исключительно высокий диапазон регулирования. Это позволяет точно позиционировать плунжер относительно седла. Они представляют собой эталон точности регулирования в критических процессах. Вы можете указать несбалансированные или сбалансированные по давлению тримы в зависимости от доступной силы привода. Сбалансированные заглушки используют давление жидкости для выравнивания сил на запорном элементе, что позволяет использовать приводы значительно меньшего размера. Тримы с направляющими в клетке обеспечивают значительную устойчивость к боковым силам жидкости, предотвращая вибрацию и износ штока при работе на высоких скоростях. Однако шаровые клапаны имеют заметные недостатки. Вы столкнетесь с большим физическим следом и более тяжелым весом. Они также создают значительно более высокий собственный перепад давления по сравнению с роторными альтернативами, что требует от системы большей мощности перекачки.
Шаровые краны с V-образным отверстием имеют характерную V-образную выемку, выточенную непосредственно на шаре. Такая конструкция позволяет точно контролировать поток, сохраняя при этом относительно беспрепятственный путь потока в полностью открытом состоянии. Сдвиговое действие между V-образным пазом и уплотнением позволяет им превосходно работать в сложных условиях. Когда клапан закрывается, металлическая кромка разрезает волокна и частицы, предотвращая засорение. Они идеально подходят для волокнистых суспензий, сточных вод и целлюлозно-бумажной промышленности. Используйте их, когда вам нужна высокая пропускная способность в сочетании с возможностью плотной перекрытия. Они обеспечивают равнопроцентную характеристику потока, что делает их очень эффективными для контуров регулирования температуры. Имейте в виду, что шаровые краны представляют собой устройства с высокой степенью восстановления, а это означает, что они несут более высокий риск кавитации в жидкостных средах по сравнению с шаровыми клапанами.
Поворотные затворы обеспечивают превосходные возможности регулирования в трубопроводах большого диаметра. Традиционные вентили таких размеров быстро становятся непрактичными и чрезмерно тяжелыми. В высокопроизводительных дроссельных затворах используется конструкция с двойным или тройным смещением, позволяющая минимизировать износ седла во время работы. Конструкция с двойным смещением смещает диск от центральной линии вала и центральной линии трубы. Конструкция с тройным смещением добавляет конический угол седла. Такая геометрия исключает трение между диском и седлом в течение всего хода, что значительно продлевает срок службы уплотнения. Они экономят значительное пространство и уменьшают требования к структурной поддержке. Однако они обладают четкими ограничениями. Их эффективный диапазон регулирования уже и обычно составляет от 20 до 70 градусов открытия диска. Они также очень чувствительны к динамическим воздействиям крутящего момента. Когда диск приближается к 60 градусам открытия, высокие скорости жидкости создают аэродинамические силы, которые активно пытаются закрыть клапан, требуя сильного срабатывания для сохранения положения.
Специальные плунжерные клапаны работают в высокоабразивных средах и сильно агрессивных жидкостях. Их прочная, сверхпрочная долговечность не имеет себе равных в суровых условиях горнодобывающей промышленности или химической обработки. Эксцентриковая конструкция заглушки поднимает заглушку из седла сразу после открытия. Такое кулачковое действие уменьшает трение при отрыве и предотвращает сильный износ, наблюдаемый в стандартных плунжерных клапанах с втулкой. Они превосходно подходят для эрозионных шламов, таких как хвосты горнодобывающей промышленности. Основной компромисс касается требований к срабатыванию. Для эффективного регулирования они требуют значительно более высокого пускового и рабочего крутящего момента. Вы должны выбирать привод консервативно, чтобы преодолеть это неотъемлемое механическое трение и предотвратить заедание клапана во время работы.

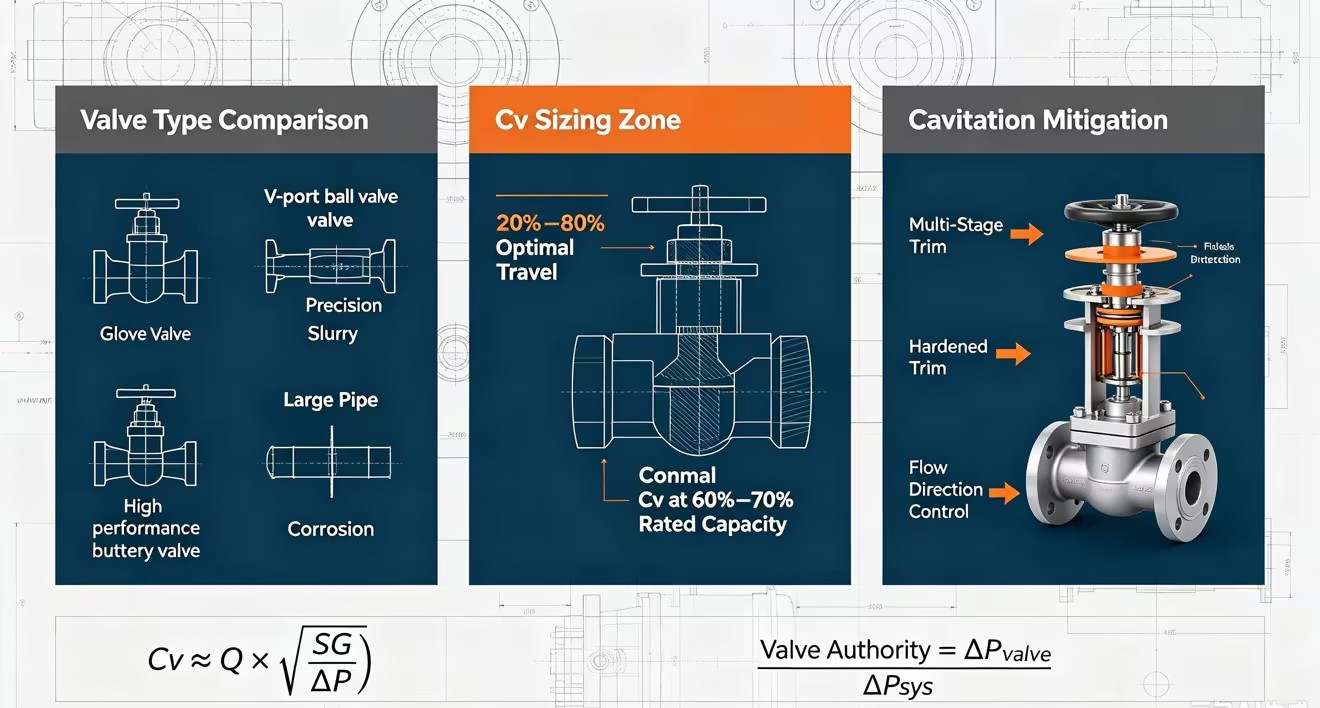

Точный расчет полностью зависит от расчета коэффициента расхода (Cv). В этом показателе используется удельный расход, удельный вес жидкости и допустимый перепад давления. Он определяет точную объемную пропускную способность, необходимую для обеспечения процесса. Концептуально, один Cv равен одному галлону США в минуту воды при температуре 60 градусов по Фаренгейту, протекающей через клапан с перепадом давления в один фунт на квадратный дюйм. При определении размеров следуйте строгим инженерным правилам. Оборудование должно работать при открытии от 20% до 80% при нормальных условиях потока. Этот специфический диапазон обеспечивает стабильность управления. Он удерживает запорный элемент на расстоянии от седла, чтобы предотвратить эрозию, обеспечивая при этом достаточный буфер для неожиданных скачков технологического процесса.
Соберите абсолютные максимальные, нормальные и минимальные скорости потока для конкретного технологического контура.
Определите допустимое падение давления на клапане при каждом из этих трех условий потока.
Рассчитайте необходимое Cv для максимального, нормального и минимального состояний, используя стандартные уравнения определения размера ISA.
Выберите корпус клапана и размер трима, при котором нормальное расчетное значение Cv составляет от 60% до 70% общей номинальной мощности клапана.
Перепад давления играет решающую роль как при выборе размера, так и при выборе привода. Он напрямую влияет на механические силы, действующие на внутреннюю обшивку. Клапан должен воспринимать достаточный процент общего падения давления в системе, чтобы поддерживать контроль над расходом. Эта концепция известна как авторитет клапана. Авторитет – это отношение падения давления на полностью открытом клапане к общему падению давления в системе. Если авторитетность падает ниже 0,3, установленная характеристика расхода сильно искажается. Равнопроцентный клапан начнет действовать как линейный клапан. Это нарушает настройку контура и делает невозможным стабильное управление. Скорость потока будет зависеть от трубопровода системы, а не от контура управления.
Материалы корпуса и отделки следует выбирать строго с учетом коррозионной активности жидкости, потенциала эрозии и рабочей температуры. Распространенные варианты включают углеродистую сталь WCB для общего использования и нержавеющую сталь CF8M для умеренной коррозионной стойкости. Экзотические сплавы, такие как Хастеллой, Монель или Титан, становятся необходимыми для работы в экстремальных химических средах. Для внутренней отделки отраслевым стандартом является нержавеющая сталь 316. Добавьте наплавку Stellite на плунжер и седло для применений с высоким перепадом давления, чтобы предотвратить волочение и эрозию проволоки. Вы также должны привести свою спецификацию в соответствие с классами герметичности седла ANSI/FCI 70-2. Сопоставьте конкретный класс с требованиями вашего приложения, чтобы избежать чрезмерного указания и завышения бюджетов проектов.
| Класс утечки | Максимально допустимая утечка | Типичная испытательная среда |
|---|---|---|
| Класс II | 0,5% номинальной мощности | Воздух или вода |
| Класс III | 0,1% номинальной мощности | Воздух или вода |
| Класс IV | 0,01% номинальной мощности | Воздух или вода |
| Класс V | 5 x 10^-4 мл/мин воды на дюйм диаметра отверстия на дифференциал фунтов на квадратный дюйм | Вода |
| Класс VI | Пузырьков в минуту (зависит от размера порта) | Воздух или азот |
Требования тяжелой промышленности в значительной степени ориентированы на экстремальные рабочие параметры. Вы должны учитывать высокие температуры, агрессивную коррозионную активность и огромные перепады давления. Основное внимание уделяется прочности, тяжелым фланцевым корпусам и металлургической целостности. Коммерческие системы отопления, вентиляции и кондиционирования воздуха и гидравлические системы работают с совершенно разными приоритетами. В них используются резьбовые или рифленые соединения с бронзовыми или чугунными корпусами. Они сосредоточены на поддержании постоянного потока при различных нагрузках на здание, чтобы обеспечить комфорт жильцов. Регулирующие клапаны, независимые от давления (PICV), представляют собой специализированное решение для регулирования этих гидравлических сетей. Они сочетают в себе регулятор перепада давления с регулирующим клапаном. Внутренний регулятор поглощает колебания давления в системе, гарантируя, что змеевик охлажденной или горячей воды получит точный требуемый расход независимо от того, что делают другие клапаны в здании.
Пневматические мембранные приводы являются рабочей лошадкой в отрасли. В них используется простой механизм с пружиной и резиновой диафрагмой. Они обеспечивают проверенную надежность и обеспечивают немедленную отказоустойчивость благодаря мощному пружинному возврату. Их скорость реакции превосходна для быстро меняющихся технологических циклов. В электрических приводах используются двигатели и зубчатые передачи. Они идеально подходят для удаленных трубопроводов, где отсутствует инфраструктура приборного воздуха. Последние достижения значительно улучшили их возможности непрерывного рабочего цикла и точность позиционирования. Гидравлические и электрогидравлические приводы работают в самых экстремальных условиях. В них используется автономный гидравлический насос, приводимый в движение электродвигателем. Они остаются подходящим решением для требований к большому крутящему моменту, высокой тяге и быстрому реагированию на аварийные ситуации на крупных трубопроводных клапанах.
Функционирование физического клапана полностью зависит от контура управления. Позиционер измеряет фактическое положение штока и регулирует движущую силу привода до тех пор, пока шток не достигнет цели. Цифровые интеллектуальные позиционеры устраняют механическое залипание и значительно уменьшают гистерезис. Они гарантируют, что запорный элемент точно соответствует входящему управляющему сигналу от ПЛК или РСУ. Этот сигнал обычно использует стандартную проводку 4–20 мА или цифровые протоколы, такие как HART и Foundation Fieldbus. Интеллектуальные позиционеры используют микропроцессоры для выполнения процедур автокалибровки. Они также предлагают расширенные возможности бортовой диагностики. Они постоянно отслеживают общий ход клапана, количество циклов, уровни трения и пусковой момент. Эти данные передаются непосредственно в программное обеспечение для профилактического обслуживания, что позволяет техническим специалистам восстанавливать оборудование до того, как произойдет катастрофический сбой.
Кавитация возникает, когда давление жидкости падает ниже давления ее пара в контрактной вене, которая является самым узким местом потока внутри корпуса клапана. Это падение давления приводит к образованию пузырьков пара. По мере того как жидкость перемещается в большую зону ниже по потоку, скорость уменьшается и давление восстанавливается. Это восстановление заставляет пузыри резко разрушаться, вызывая разрушительные ударные волны. Вспышка происходит, когда жидкость остается в виде пара ниже по потоку, поскольку давление никогда не поднимается выше предела давления паров. Оба явления быстро разрушают внутренние металлические компоненты из-за сильной питтинговой коррозии. Для смягчения последствий необходимы конкретные инженерные стратегии. Используйте многоступенчатый антикавитационный триммер, чтобы постепенно снизить падение давления на нескольких этапах, предотвращая падение давления ниже предела пара. Используйте закаленные материалы, такие как накладка из стеллита, в критических зонах износа. Вы также можете изменить направление потока, чтобы течь над пробкой, а не под ней, направляя схлопывающиеся пузырьки в центр трубы, подальше от металлических поверхностей.
Высокие перепады давления в сжимаемых жидкостях создают сильный аэродинамический шум, поскольку газ быстро расширяется. Эта акустическая энергия вызывает разрушительные высокочастотные вибрации, которые разрушают трубопроводную инфраструктуру, кристаллизуют металлические сварные швы и повреждают близлежащие приборы. Уровень шума выше 85 дБА также представляет серьезную угрозу безопасности для персонала станции. Вы должны управлять этой энергией безопасно. Решение включает установку специальных шумопоглощающих триммеров внутри корпуса клапана. В этих триммерах используются клетки с тысячами маленьких отверстий, вырезанных лазером, для разделения основного потока на более мелкие и тихие потоки. Вы также можете использовать диффузоры, расположенные ниже по потоку, чтобы постепенно управлять расширением газа на большей площади. Выбор более толстого сечения труб помогает безопасно удерживать акустическую энергию внутри границ трубопровода, предотвращая ее распространение на объект.
Завышение размеров остается наиболее частой и разрушительной инженерной ошибкой при управлении потоком. Когда вы выбираете клапан, основываясь исключительно на размере линии, а не на расчетном Cv, клапан оказывается слишком большим для данного процесса. Клапан увеличенного размера работает при открытии от 5% до 10% для достижения требуемого расхода. Вилка сидит прямо на сиденье. Жидкость с высокой скоростью прорывается через этот крошечный зазор, вызывая сильное вытягивание проволоки и эрозию уплотняющих поверхностей. Это также приводит к плохой разрешающей способности управления. Небольшие движения привода вызывают значительные изменения потока. Контур управления постоянно ищет правильное положение, бесконечно колеблясь. Эта нестабильность изнашивает набивку привода, разрушает связи позиционера и нарушает весь технологический цикл. Всегда размер для фактического рассчитанного Cv.
Прежде чем оценивать любые варианты оборудования, проверьте существующую систему трубопроводов, чтобы определить точные минимальную, нормальную и максимальную скорость потока.
Рассчитайте необходимый коэффициент расхода (Cv) для всех условий эксплуатации, чтобы определить базовую производительность и предотвратить разрушительное превышение габаритов.
Выберите тип корпуса клапана, который соответствует требуемым характеристикам расхода, пределам падения давления и физическим ограничениям трубопровода.
Укажите материалы отделки и классы утечки строго на основе коррозионной активности жидкости, температуры и требований к отключению системы.
Установите интеллектуальный цифровой позиционер, чтобы устранить механический гистерезис, обеспечить точное отслеживание и профилактический мониторинг технического обслуживания.
A: Модулирующий клапан постоянно регулирует площадь потока для точного контроля расхода жидкости. Он дросселирует поток на основе переменного аналогового или цифрового сигнала. Двухпозиционный клапан работает только в двух различных положениях: полностью открытом или полностью закрытом. Запорные клапаны предназначены исключительно для изоляции, а не для регулирования скорости потока.
A: Cv определяет точную пропускную способность клапана, которую может выдержать клапан при определенном перепаде давления. Точный расчет предотвращает превышение размеров. Клапаны слишком большого размера работают слишком близко к седлу, что приводит к быстрому износу, плохой разрешающей способности управления и нестабильности системы. Правильный выбор Cv гарантирует, что оборудование будет работать в оптимальном диапазоне управления.
Ответ: Стандартные шаровые краны, как правило, не подходят для точного регулирования из-за их высокой степени восстановления и нелинейных характеристик потока. Однако характерные шаровые краны, такие как конструкции с V-образным отверстием, специально разработаны для регулирования. Они обеспечивают точный профиль потока и широкий диапазон регулирования, подходящий для требовательных применений дросселирования.
Ответ: Кавитация возникает, когда давление жидкости падает ниже давления пара внутри клапана, образуя пузырьки. Когда давление восстанавливается ниже по течению, эти пузыри резко схлопываются. В результате этого обрушения возникают локальные ударные волны, которые могут серьезно повредить внутреннюю обшивку и трубопроводы. Для предотвращения этого явления используются многоступенчатые триммеры.
Ответ: Пневматические приводы предпочтительнее, когда вам требуется быстрое время отклика, проверенная надежность и механическая отказоустойчивость благодаря прочному пружинному возврату. Электрические приводы выбираются, когда приборный воздух недоступен или когда требуется точная цифровая интеграция без установки новой пневматической инфраструктуры.
