Описание
Технические характеристики включают

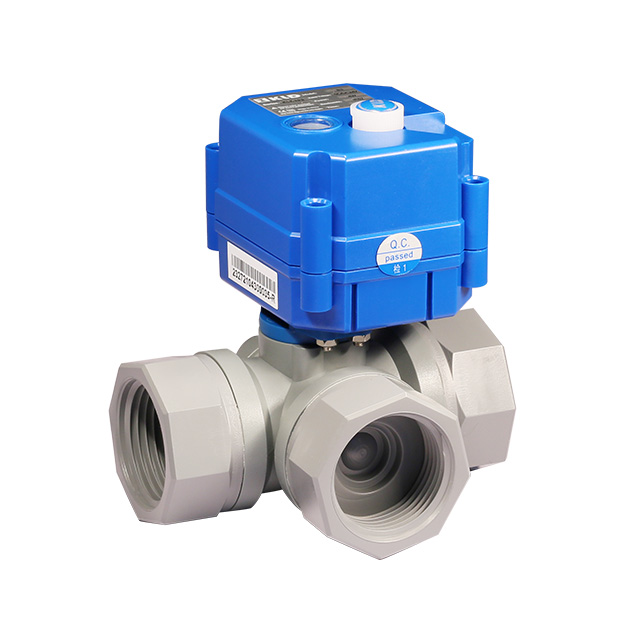

Тип клапана: трехсторонний пластиковый шаровой клапан
Размеры: DN15, DN20, DN25
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 90 ° C
Температура окружающей среды: от -20 ° C до 45 ° C

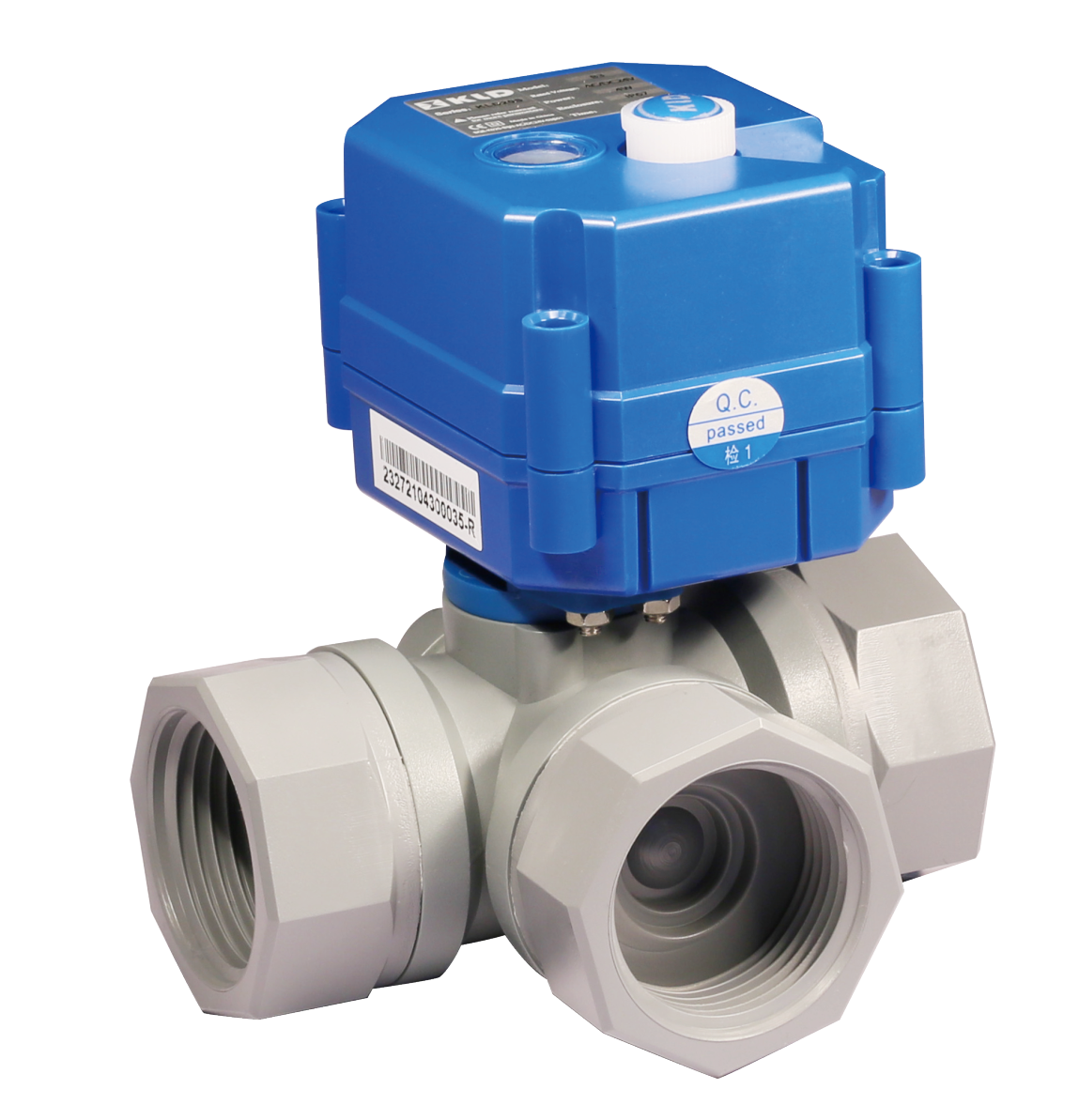

3-й пластиковый клапан KLD 20S является надежным, долговечным и эффективным решением для контроля жидкости в требовательных средах, предлагая отличные варианты производительности и настройки для различных промышленных и экологических применений.
CE утвержден
Приложения
Используется для коррозийной среды, такой как кислота и щелочи и т. Д.
Замена соленоидного клапана, особенно когда соленоидный клапан не может работать надежно
Защита окружающей среды, система очистки воды
Небольшое оборудование для автоматической автоматизации
Отлично в Clo 2, o 3 System
Технические параметры
| Ряд | Ручное переопределение | Максимальный крутящий момент | Время | Рабочее напряжение | Максимальная мощность | Корпус | Максимальное давление | Средняя температура | Температура окружающей среды | Влажность | ||
| KLD 20S | да | 2n.m | около 5 с | DC5V, 12V | 3W | IP67 | 1,0 МПа | 0-90 ° C. | -20 ° C < T <45 ° C. | ≤85% не конденсирование | ||
| AC/DC 12V, 24V | 4 Вт/ 5W@Kt | |||||||||||
| KLD 20sj | нет | AC/DC110V, 220V | 5 Вт/ 8w@kt | |||||||||
Основные компоненты диаграмма
Основные компоненты
Части | Материал |
Приводной жилье | ПК сплав ※ 1 |
Корпус клапана | CPVC |
Шар клапана | CPVC |
Корень | CPVC |
Место для мяча | PTFE |
| Тюлень | FPM, EPDM, NBR |

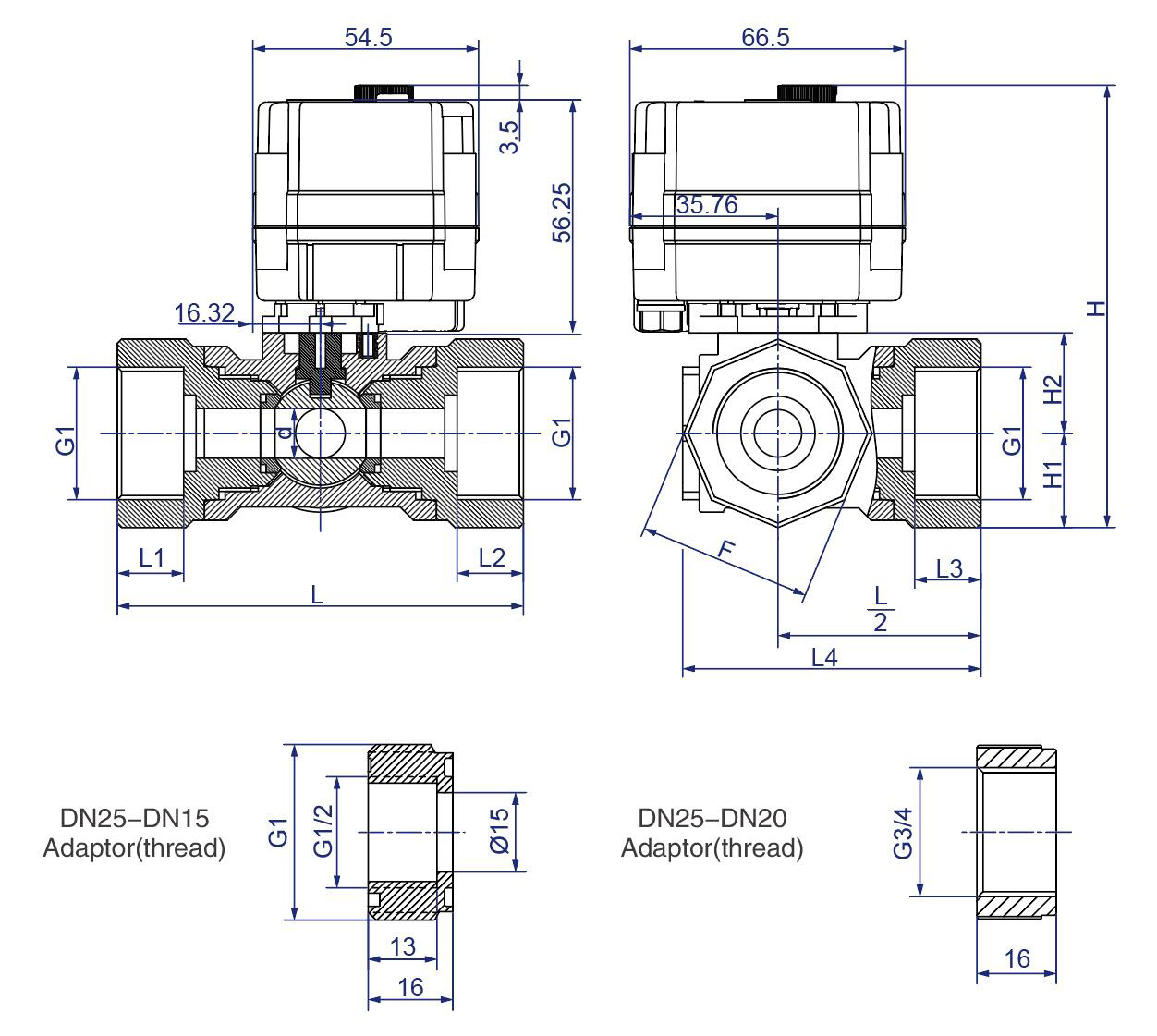

Измерение
KLD 20S |
KLD 20sj |
Размер соединения (блок: мм)
| DN | d | G1 | L1 = L2 = L3 | L | L4 | H | H1 | H2 | F | W (кг) | |||
| нить | гнездо | нить | гнездо | 20 -е годы | 20SJ | ||||||||
| DN15 ※ | 12.0 | G1/2 ' | 20.2 | 13.0 | 13.0 | 98.0 | 72.0 | 106.7 | 103.2 | 22.7 | 24.2 | 42.0 | 0.43 |
| DN20 ※ | 12.0 | G3/4 ' | 25.0 | 16.0 | 13.0 | 98.0 | 72.0 | 106.7 | 103.2 | 22.7 | 24.2 | 42.0 | 0.43 |
| DN25 | 12.0 | G1 ' | - | 16.0 | - | 98.0 | 72.0 | 106.7 | 103.2 | 22.7 | 24.2 | 42.0 | 0.43 |
Примечания: собрано адаптер.
Направление потока
Инструкции по переопределению ручного
Это разрешено использовать только при сокращении питания.
Поднимите ручное колесо и поверните его влево или вправо, пока клапан не будет на месте.
Нажмите вниз по рук после использования ручного переопределения, чтобы правильно работать при подаче питания.
Проводка
B2, B3, BD3, KT2 доступны. Мы можем принять настройку обратной связи. Проблема контакта для получения дополнительной информации.
Срок службы - это данные тестирования в состоянии 1,0 МПа, 200 л/ч, водопроводной воды в качестве рабочей среды. Различные рабочие случаи будут влиять на срок службы.
KLD 20S имеет ручное переопределение; KLD 20J не имеет ручного переопределения, другие параметры такие же, как KLD 20S.
Приводы не являются прямыми. Приводы не рекомендуются продавать отдельно.
Давление проверяется под односторонним направлением.
※ 1 Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.
※ При условии технических изменений
