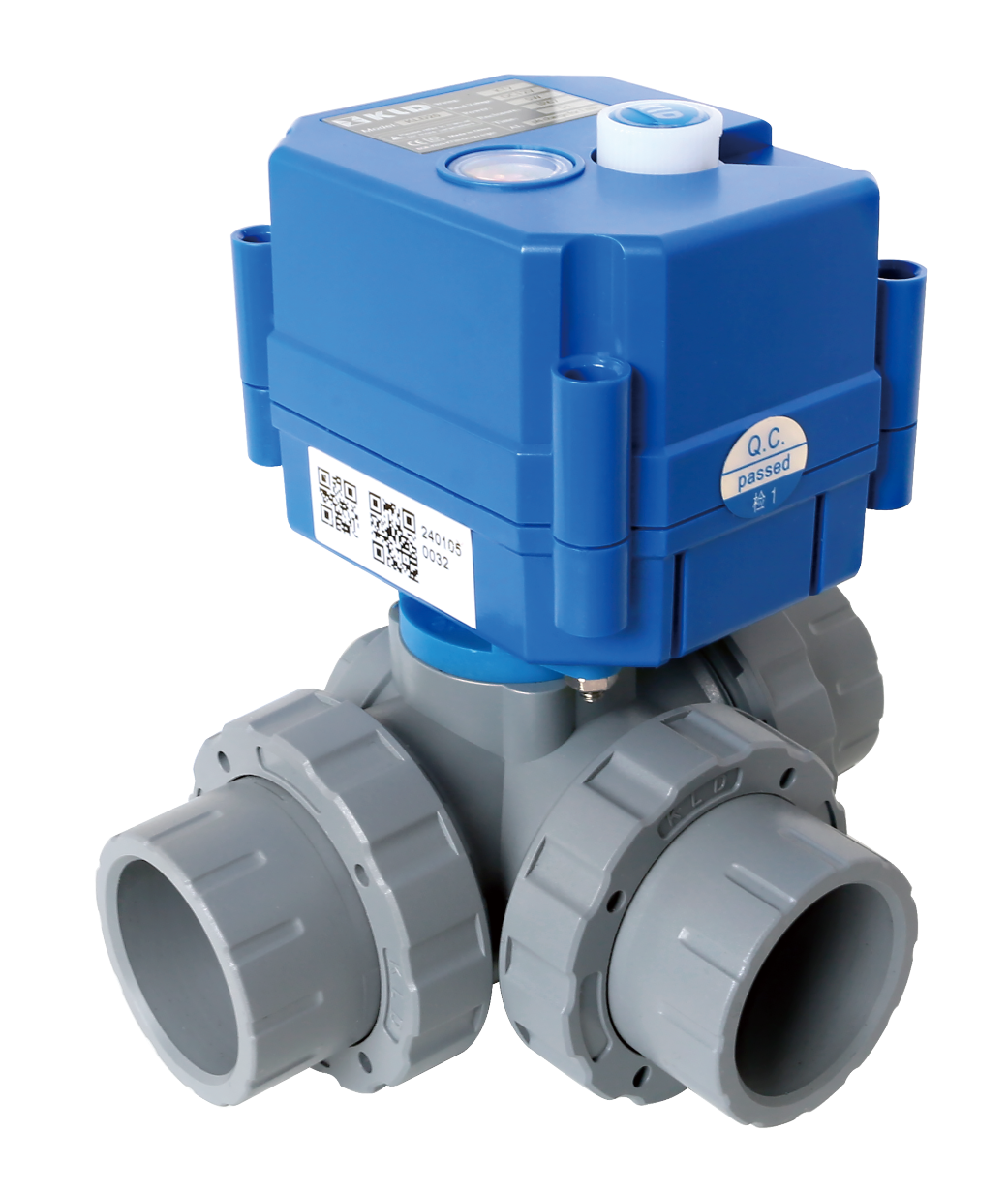

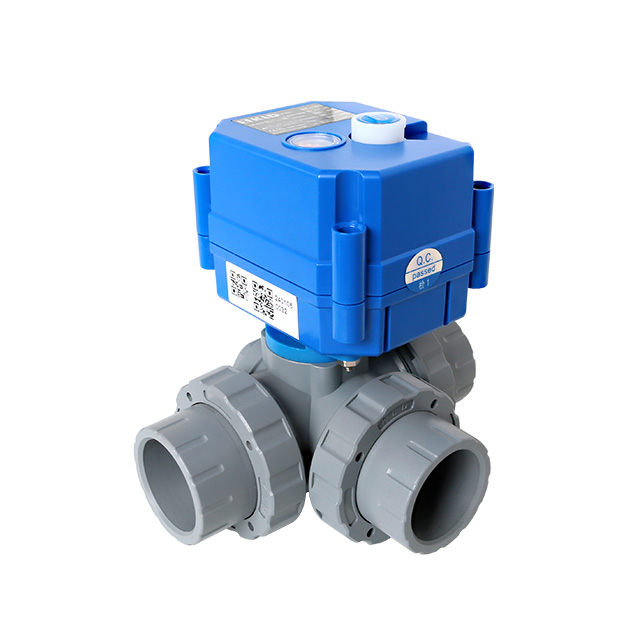

KLD 20S/SJ 3-й пластиковый клапан с профсоюзами

Функции:

CPVC, PVDF, отличный для сопротивления коррозии
Мини -размерные костюмы для небольшого оборудования
Запатентованная технология - пошевеливающаяся структура печати
Длительный срок службы- 70 000-100 000 кругов ※ 1
Низкий рабочий ток
IP67 корпус
Высокоскоростная 2S является необязательным

※1 Срок службы - это данные тестирования в состоянии 1,0 МПа, 200 л/ч, водопроводной воды в качестве рабочей среды. Различные работы будут влиять на срок службы.


штат:



Запрос цены Добавить в корзину

Описание продукта

Описание

3-й пластиковый шаровой клапан серии KLD 20S с профсоюзами специально предназначен для мелкомасштабных применений оборудования, предлагая компактное и эффективное решение для контроля жидкости в коррозионных средах. Этот клапан оснащен запатентованной структурой плавающей уплотнения, которая обеспечивает превосходную производительность запечатывания и длительный срок службы до 70 000-100 000 циклов. Построенные с высококачественными материалами, включая тела клапанов CPVC и PVDF, шариковые сиденья PTFE и уплотнения, изготовленные из FPM, EPDM или NBR, обеспечивает надежную долговечность и превосходную коррозионную сопротивление. Клапан оснащен ручной функцией переопределения для безопасной и удобной работы во время отключений электроэнергии. Для приложений, где ручная переопределение не требуется, доступна серия KLD 20SJ, разделяя те же технические параметры, что и KLD 20S.

Горизонтальная трехсторонняя конструкция предлагает более высокие скорости потока и более широкий диапазон размеров клапанов по сравнению с вертикальными 3-направленными клапанами. Тем не менее, пользователи должны отметить, что среднее смешивание может происходить во время вращения шарика клапана в 3-й пустоте B; Если это проблема, следует учитывать альтернативные конфигурации.

Технические характеристики включают

Тип клапана: трехсторонний пластиковый шаровой клапан
Размеры: DN15, DN20
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 90 ° C
Температура окружающей среды: от -20 ° C до 45 ° C

Клапан серии KLD 20S подходит для широкого спектра применений, включая системы защиты окружающей среды, системы очистки воды (например, CLO₂, O₃ Systems), небольшую промышленную автоматическую оборудование и другие приложения для коррозийных среда, такие как обработка кислотных и щелочных. Он обеспечивает надежную альтернативу соленоидным клапанам, особенно когда соленоидные клапаны могут не работать надежно. Модульная конструкция клапана и дополнительные конфигурации (например, различные параметры проводки) позволяют настройку для удовлетворения конкретных требований приложения.

CE утвержден

Приложения

Используется для коррозийной среды, такой как кислота и щелочи и т. Д.
Замена соленоидного клапана, особенно когда соленоидный клапан не может работать надежно
Защита окружающей среды, система очистки воды
Небольшое оборудование для автоматической автоматизации
Отлично в Clo ₂, o ₃ System

Технические параметры

Ряд

Ручное переопределение

Максимальный
крутящий момент

Время
работы

Рабочее
напряжение

Максимальная
мощность

Корпус

Максимальное
давление

Средняя
температура

Температура
окружающей среды

Влажность

KLD 20S

да

2n.m

около 5 с

DC5V, 12V

IP67

1,0 МПа

0-90 ° C.

-20 ° C <
T <45 ° C.

≤85%
не конденсирование

AC/DC 12V, 24V

4 Вт/

5W@Kt

KLD 20sj

нет

AC/DC110V, 220V

5 Вт/

8w@kt

Основные компоненты диаграмма

三通塑阀

Основные компоненты

Части	Материал
Приводной жилье	ПК сплав ※ 1
Корпус клапана	CPVC, PVDF
Шар клапана	CPVC, PVDF
Корень	CPVC, PVDF
Место для мяча	PTFE
Тюлень	FPM, EPDM, NBR

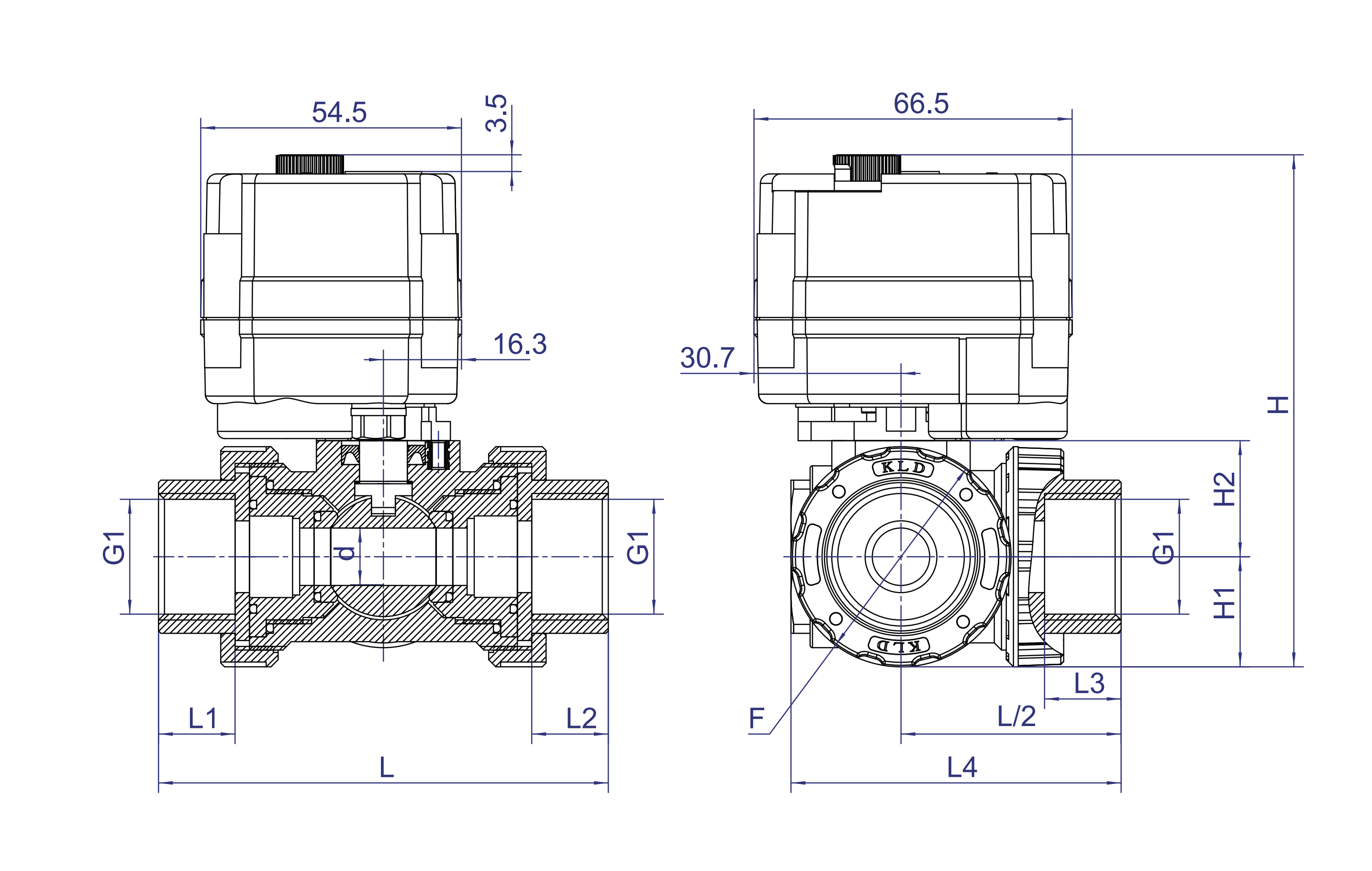

Измерение

20S- 由令三通

KLD 20S

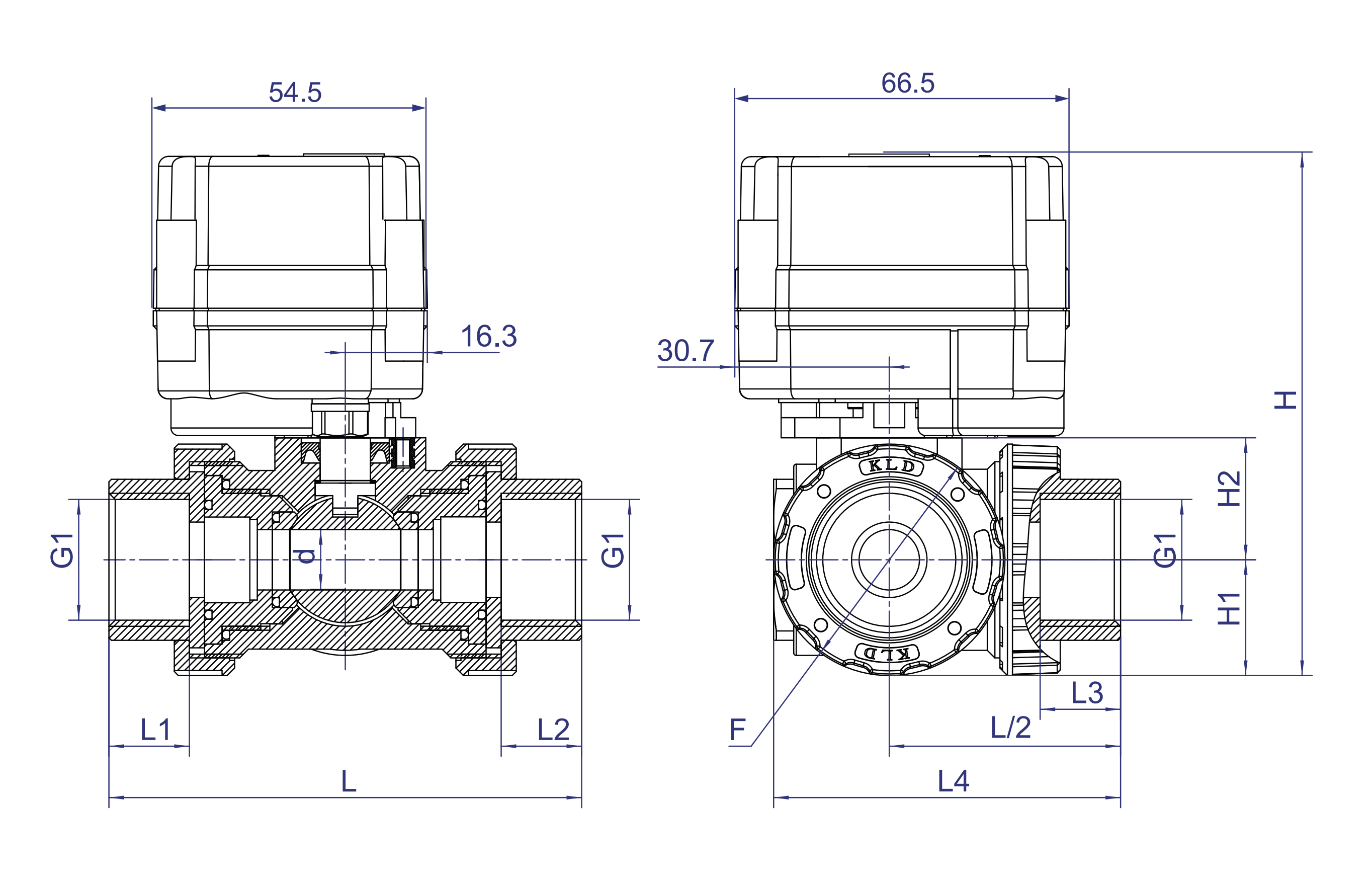

20sj- 由令三通

KLD 20sj

Размер соединения (блок: мм)

DN	G1		L1 = L2		L		L4		d	F	H1	H2	H		W (кг)
DN	нить	гнездо	нить	гнездо	нить	гнездо	нить	гнездо	d	F	H1	H2	20 -е годы	20SJ	W (кг)
DN15	G1/2 'или npt1/2 '	20.3 (внешний диаметр)	18.0	18.0	101.0	101.0	73.5	73.5	12.0	46.0	23.0	24.25	107.0	103.5	-
DN20	G3/4 'или npt3/4 '	25.3 (внешний диаметр)	18.0	18.0	101.0	101.0	73.5	73.5	12.0	46.0	23.0	24.25	107.0	103.5	-

Направление потока

Направление потока трехстороннего моторизованного шарикового клапана

手动图

Инструкции по переопределению ручного

Это разрешено использовать только при сокращении питания.
Поднимите ручное колесо и поверните его влево или вправо, пока клапан не будет на месте.
Нажмите вниз по рук после использования ручного переопределения, чтобы правильно работать при подаче питания.

Проводка

B2, B3, BD3, KT2 доступны. Мы можем принять настройку обратной связи. Проблема контакта для получения дополнительной информации.

Срок службы - это данные тестирования в состоянии 1,0 МПа, 200 л/ч, водопроводной воды в качестве рабочей среды. Различные рабочие случаи будут влиять на срок службы.
KLD 20S имеет ручное переопределение; KLD 20J не имеет ручного переопределения, другие параметры такие же, как KLD 20S.
Приводы не являются прямыми. Приводы не рекомендуются продавать отдельно.
Давление проверяется под односторонним направлением.

※ 1 Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.

※ При условии технических изменений
