Описание

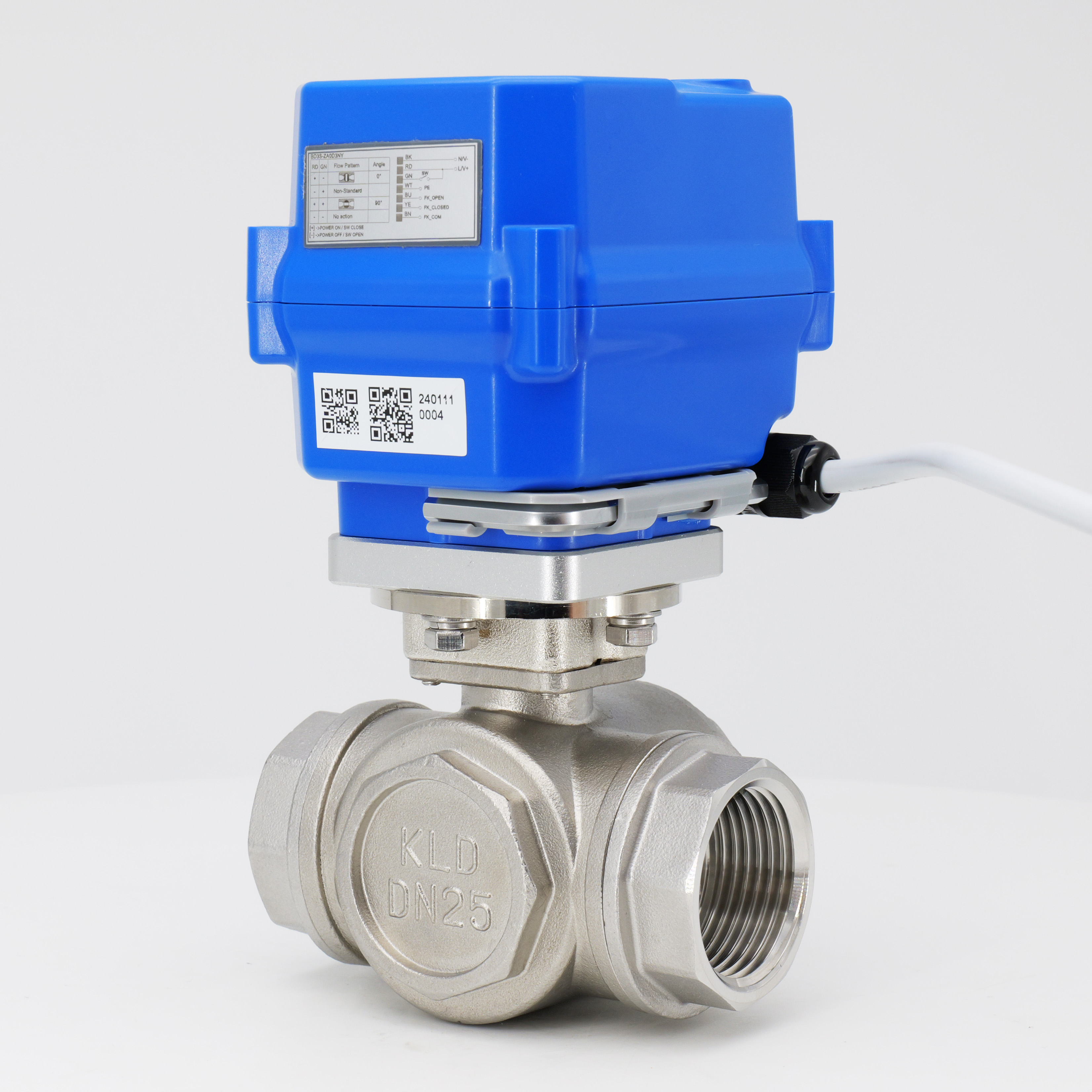

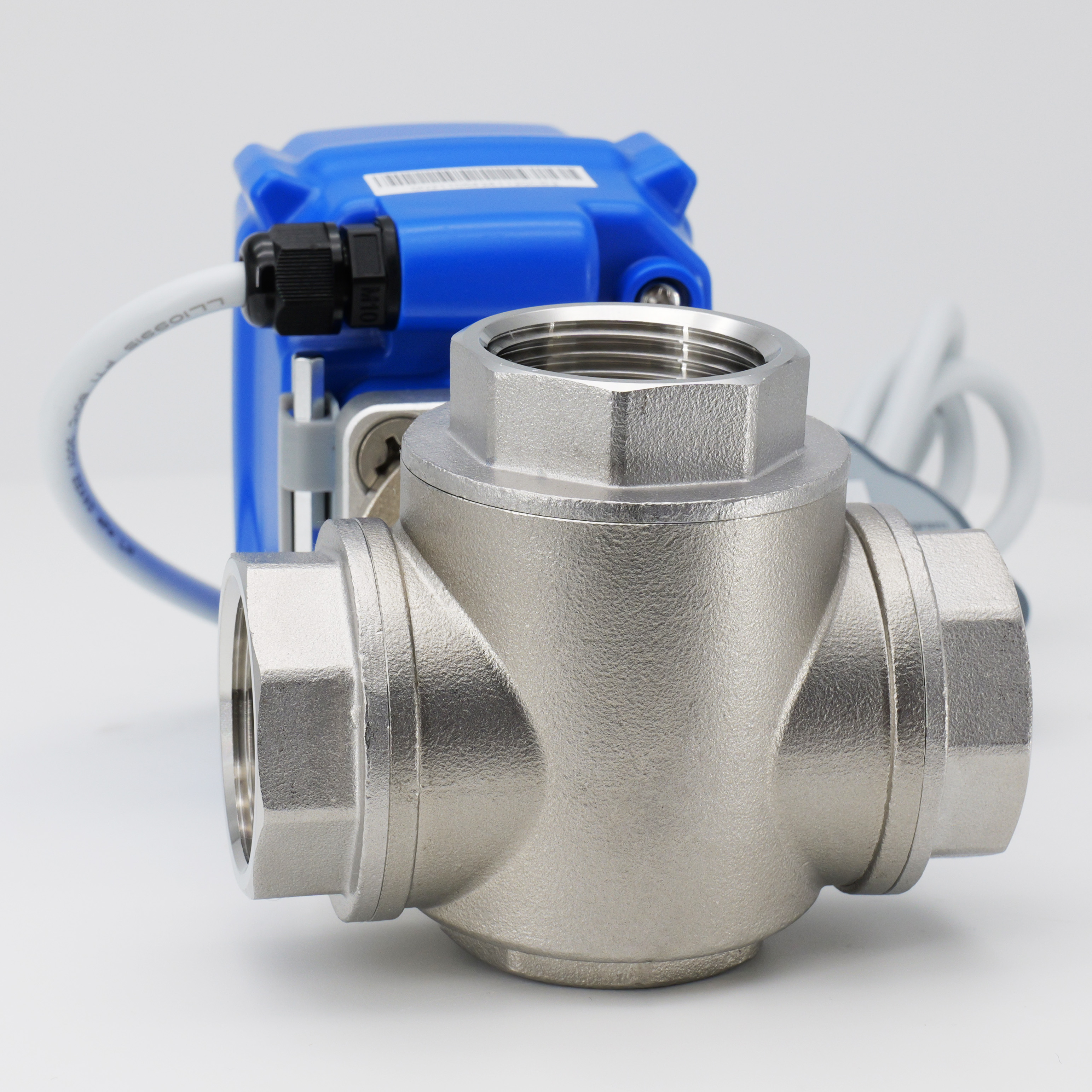

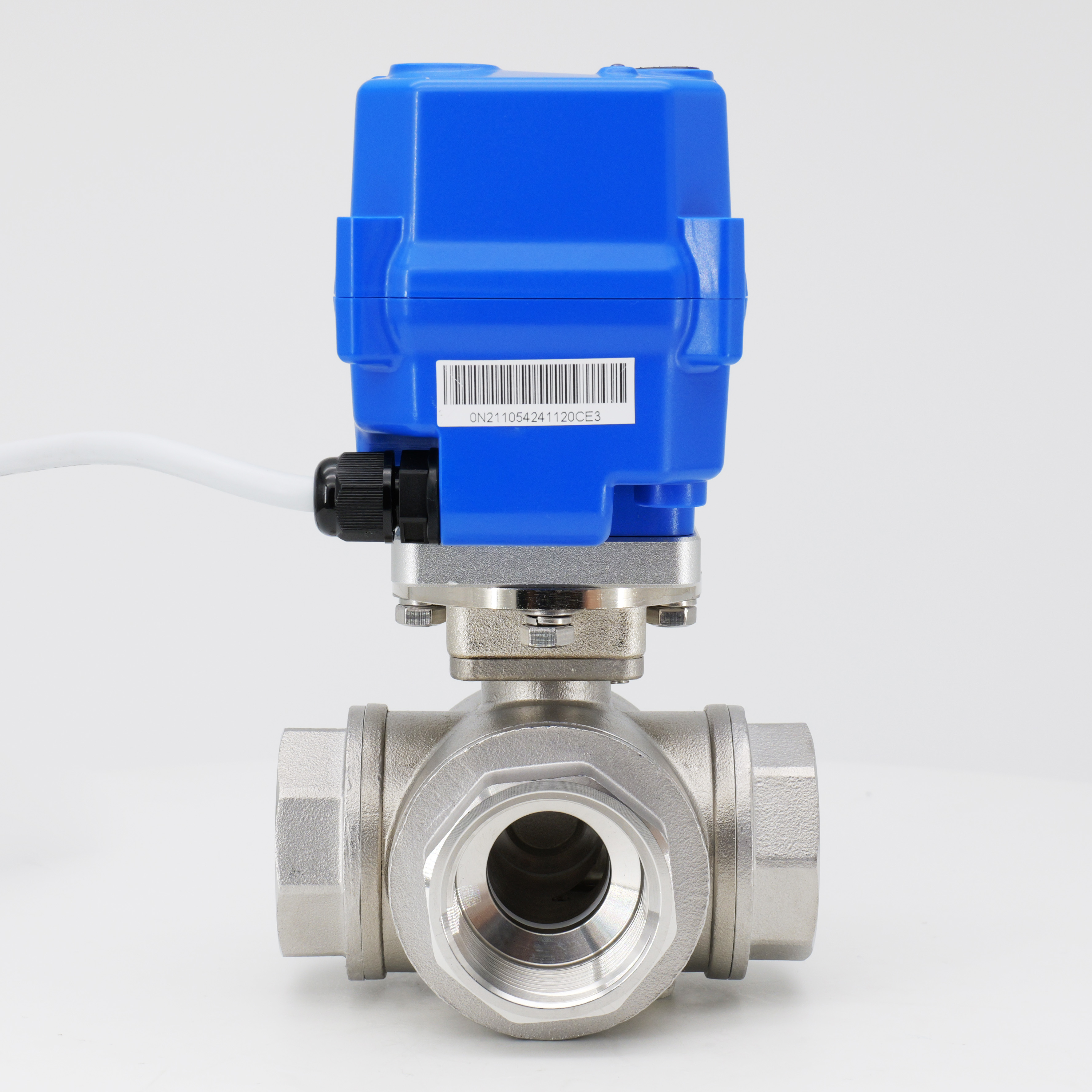

KLD 100 3-направляющий моторизованный шаровой клапан (металл, 1/2 'до 1 ') изготовлен из SS304 или SS316 из нержавеющей стали, с вариантом для корпуса латунного клапана и оснащенного ручной или электрической работой. Материал из нержавеющей стали устойчив к коррозии, что обеспечивает долгосрочную стабильную работу. Клапан приводится в движение бесщеточным двигателем, который обеспечивает стабильную и надежную работу и имеет более длительный срок службы по сравнению с двигателями кистей.
Технические характеристики включают
Тип клапана: трехсторонний электрический шаровой клапан
Размеры: DN15, DN20, DN25
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
KLD 100 3-направленный моторизованный шаровой клапан (металл, 1/2 'до 1 ') имеет значительные преимущества с точки зрения материала, функциональности, скорости потока, совместимости средней, температурной диапазоны и рейтинга давления. Это высокопроизводительный шаровой клапан с широким спектром применений.
Быстрая работающая версия или длительный срок службы необязательны.
CE утвержден
Приложения
Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
6 нм | DC24V | 24 Вт | B2S/B3S/BD3S | 2S | IP67 или F -тип | 1,0 МПа | 0-100 ℃ ※ 2 |
10 нм/ 6 нм@kt | AC/DC 95-265V | 12W/ 18W@KT | B3S/BD3S/KT32S | 5 с | |||
AC/DC24V | B2S/B3S /Bd3s/kt32s | ||||||
DC12V | |||||||
10 нм | AC24V | 12 Вт | B3S | 10 -е годы | |||
AC110V | |||||||
AC220V |
※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.
DN | d | G1 | L1 = L2 = L3 | L | L4 | H1 | H2 | H | F | W (кг) |
DN15 | 12 | G1/2 ″ | 15 | 67 | 54.5 | 17.00 | 42.25 | 134.85 | 27 | 1.0 |
DN20 | 15 | G3/4 ″ | 15 | 77 | 64.0 | 20.25 | 44.25 | 140.10 | 31 | 1.0 |
DN25 | 20 | G1 ″ | 18 | 89 | 72.5 | 25.50 | 54.50 | 155.60 | 38 | 1.2 |
Примечания: BSP, NPT, GB Ect. необязательно.
Направление потока
Функциональные данные
| Угол вращения | 90 ° ± 2 ° |
| Степень защиты | IP67 F-тип [Damp-roobly, добавление осушивающего обогревателя] в соответствии с Q/12NK 4404-2023 |
| Ручное переопределение | Соответствующий шестигранный гаечный ключ (только используя без силы) |
| Индикатор положения |  |
Условия труда
| Окружающая температура. | -15 ℃ |
| Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0-100 ℃ |
※ При условии технических изменений
