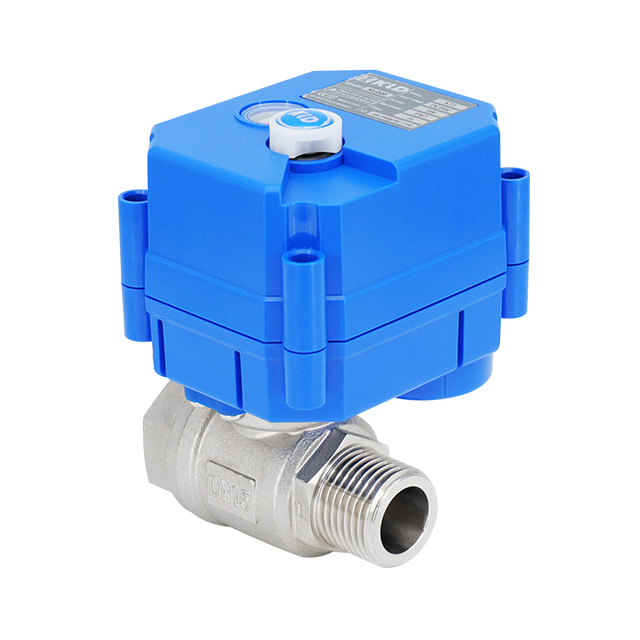

KLD 20S/SJ Super Mini 2-way Motorized Ball-клапан (мужчина-фемия)

Функции:

Мини -размерные костюмы для небольшого оборудования
Запатентованная технология-плавающая структура уплотнения
Длительный срок службы-70 000-100 000 циклов *1
Низкий рабочий ток,Подходит для вождения аккумулятора
IP67 корпус
Super Logne Life необязательно, 500 000 циклов *1
Высокоскоростная 2S является необязательным

*1 Срок службы - это данные тестирования в состоянии 1,0 МПа, 200 л/ч, водопроводной воды в качестве рабочей среды. Различные работы будут влиять на срок службы.


штат:



Запрос цены Добавить в корзину

Описание продукта

Описание

KLD 20S Super Mini Mini Motorize Motorized Ball Calve с подключениями к мужчинам-женам имеет компактную конструкцию, подходящую для небольшого оборудования, и использует запатентованную технологию плавающего уплотнения, обеспечивая длительный срок службы 70 000-100 000 циклов. Построенный из латунных и из нержавеющей стали, он предлагает превосходную долговечность и надежность. Клапан оснащен ручной функцией переопределения для использования в случае сбоя питания и оснащена корпусом с рейтингом IP67 для повышения защиты от пыли и водного входа. Также доступна дополнительная высокоскоростная версия с 2 секундным временем открытия/закрытия.

Технические характеристики включают

Тип клапана: супер мини-моторизованный шаровой клапан
Диаметр: DN10, DN15, DN20
Давление: максимум 1,0 МПа (PN10)
Поток: переменная с размером клапана и применением
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -20 ° C до 45 ° C

KLD 20S идеально подходит для замены соленоидных клапанов, особенно в приложениях, где соленоидные клапаны могут не работать надежно. Он подходит для использования в системах HVAC, водоочистных сооружениях, химических процессах и небольшом оборудовании, требующем автоматического контроля. Его надежные дизайнерские и высокопроизводительные функции делают его надежным выбором для промышленных и коммерческих применений.

CE утвержден

Pplications

HVAC
Очистка воды
Химический процесс
Небольшое оборудование для автоматического управления
Замена соленоидного клапана, особенно когда соленоидный клапан не может работать надежно

Технические параметры

Ряд	Ручное переопределение	Максимальный крутящий момент	Время работы	Рабочее напряжение	Максимальная мощность	Корпус	Максимальное давление	Средний темп	Окружающая температура	Влажность
KLD 20S	да	2n.m	около 5 с	DC5V, 12V	3W	IP67	1,0 МПа	0-100 ℃ ※ 1	-20 ℃	≤85% (не конденсирование)
KLD 20sj	нет			AC/DC12V, 24V	4 Вт/ 5W@Kt
				AC/DC110V, 220V	5 Вт/ 8w@kt

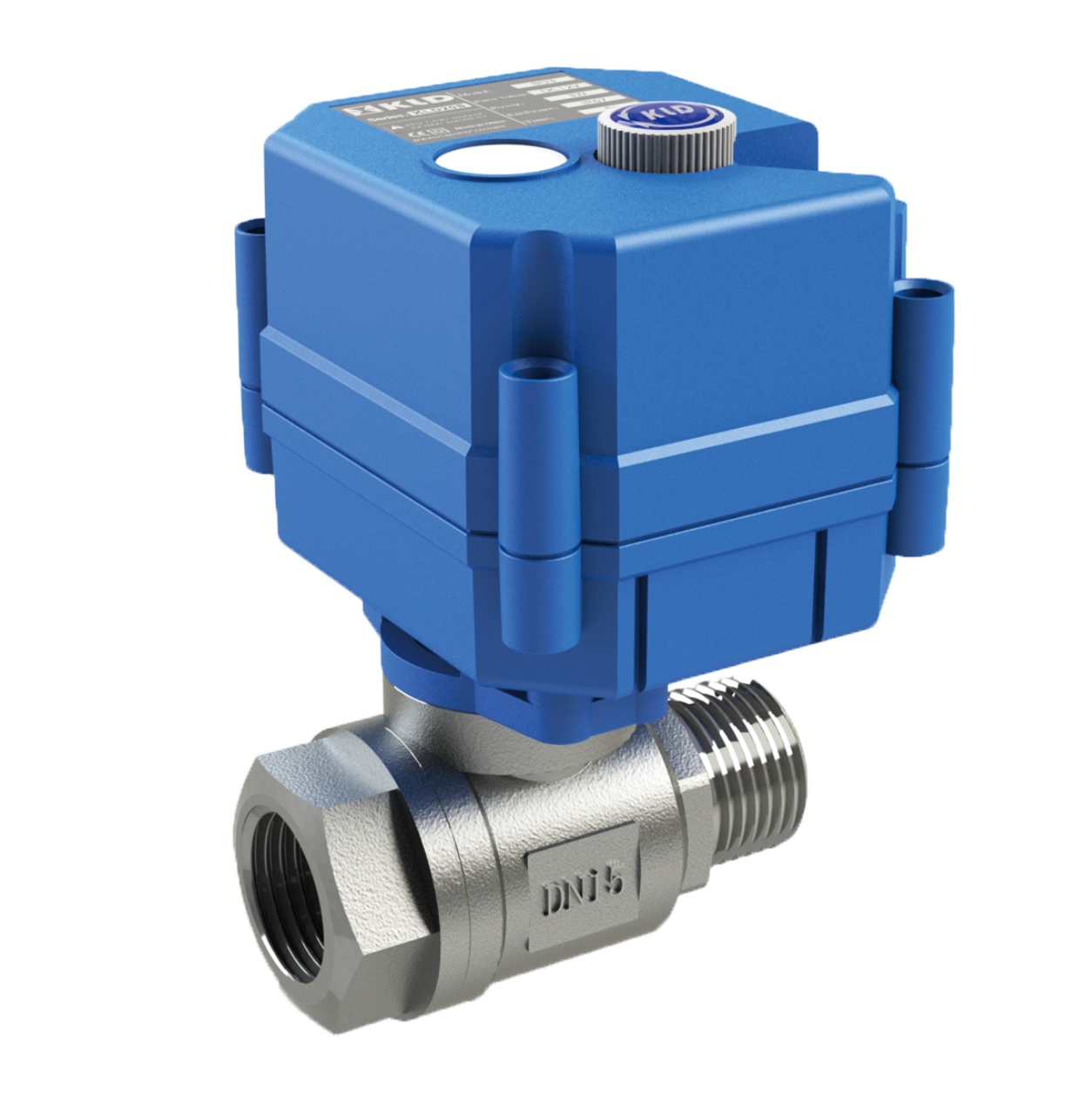

Основные компоненты диаграмма

компоненты

Основные компоненты

Части	Материал
Корпус клапана	Латунь с никелевым покрытием, 304, 316
Шар клапана	Латунь с хромированием, 304, 316
Корень	Латунь, 304, 316
Место для мяча	PTFE
Тюлень	FPM, EPDM, NBR
Жилье	ПК сплав ※ 2

Dimensions

20 -е годы

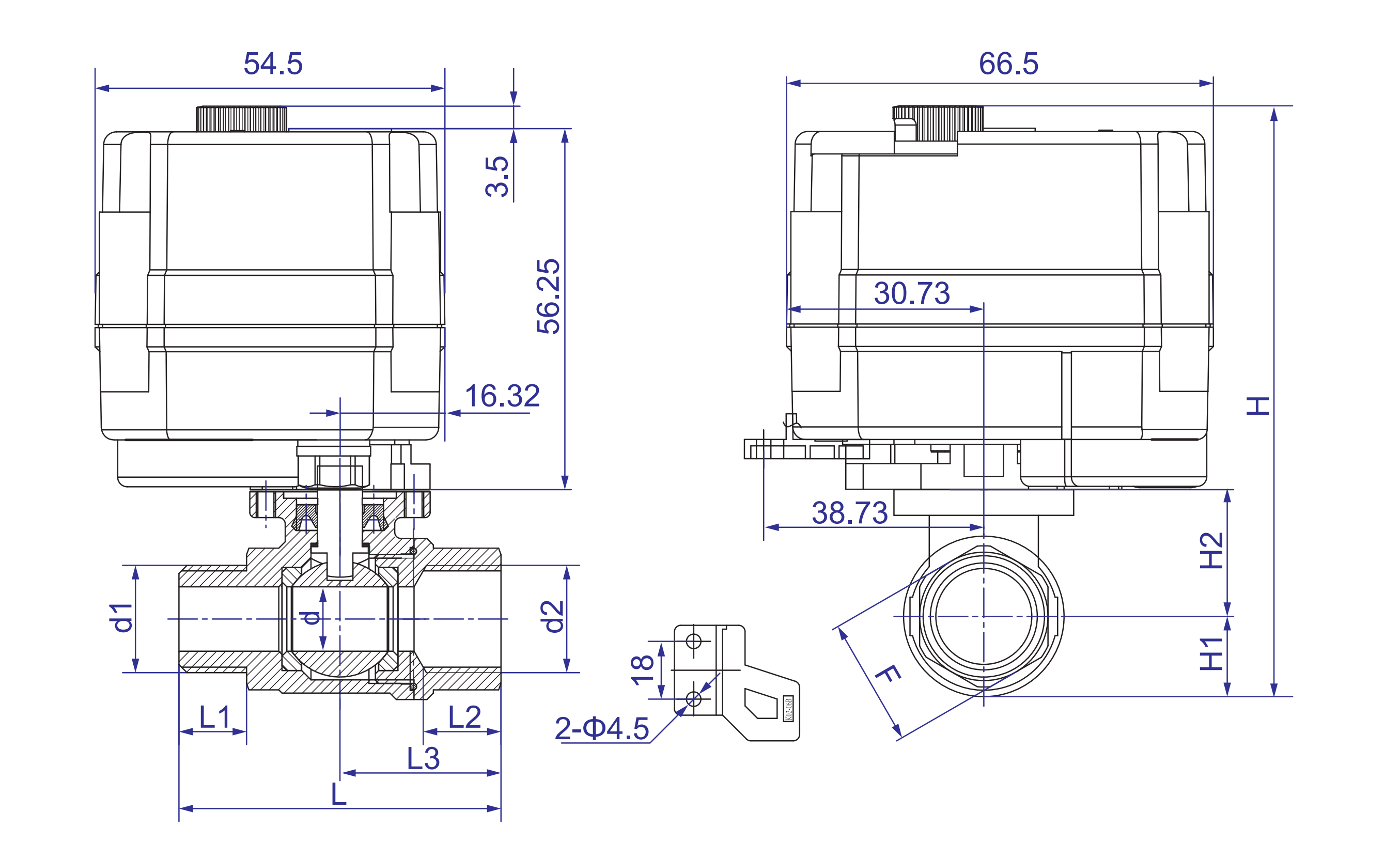

KLD 20S

20SJ

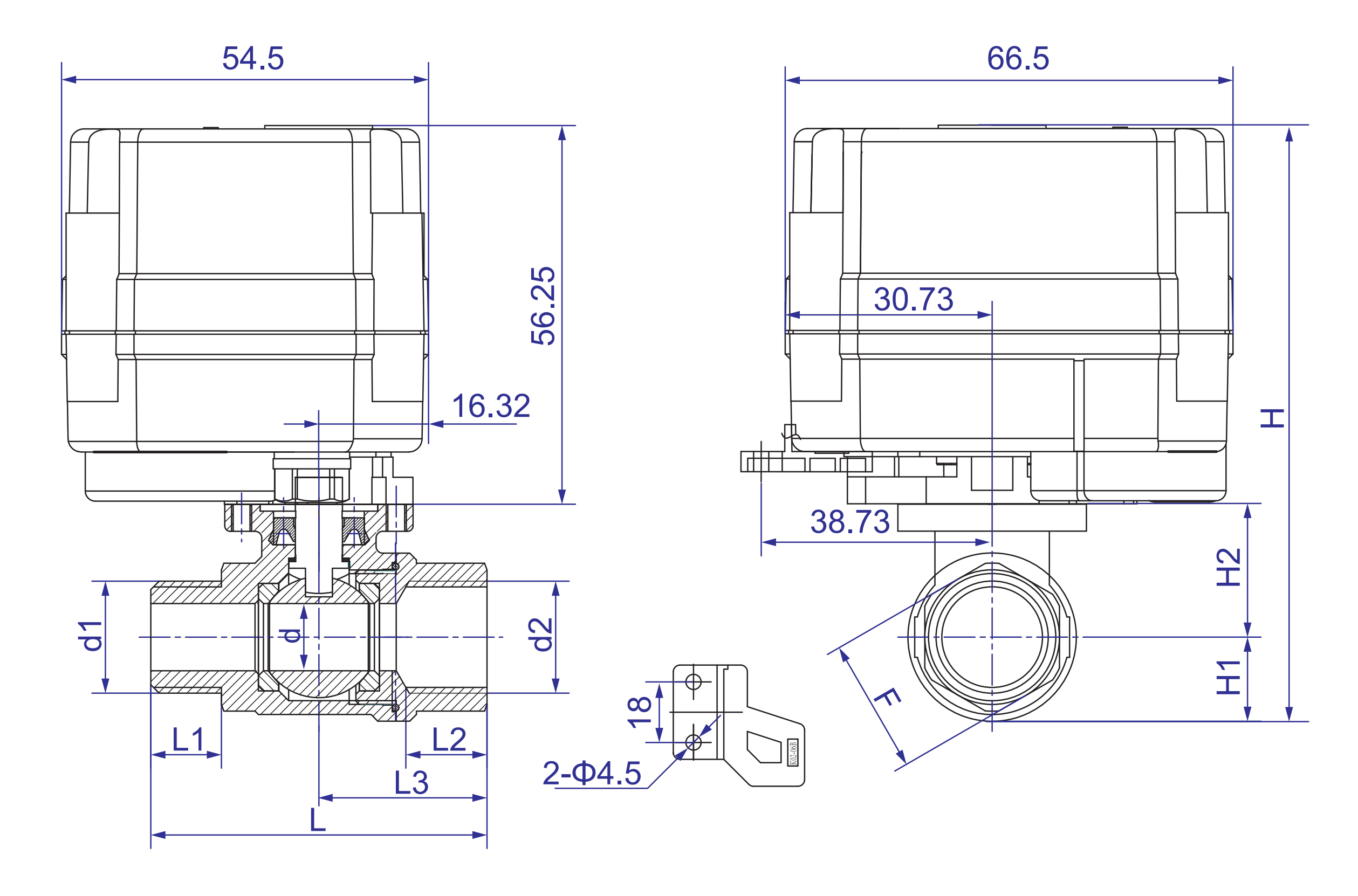

KLD 20sj

Полный шаровой клапан подключения подключения (блок: мм)

DN	d	D1	D2	L1	L2	L3	L	F	H1	H2	H		W (кг)
DN	d	D1	D2	L1	L2	L3	L	F	H1	H2	20 -е годы	20SJ	W (кг)
DN10	10.0	G3/8 '	G3/8 '	10.5	12	25.0	50.0	20	12.5	19.75	92.0	88.5	-
DN15	14.0	G1/2 '	G1/2 '	15.0	13	28.5	62.5	27	16.5	21.25	97.5	94.0	-
DN20	18.5	G3/4 '	G3/4 '	16.0	16	35.0	71.0	32	21.5	25.75	107.0	103.5	-

Инструкции по переопределению ручного

Это разрешено использовать только при сокращении питания.
Поднимите ручное колесо и поверните его влево или вправо, пока клапан не будет на месте.
Когда отметка стрелки на индикаторе горизонтальна, клапан включен; Когда вертикаль, клапан отключен.
Нажмите вниз по рук после использования ручного переопределения, чтобы правильно работать при подаче питания.

Проводка

B2, B3, BD3, KT2 доступны. Мы можем принять настройку обратной связи. Проблема контакта для получения дополнительной информации.

Срок службы - это данные тестирования в состоянии 1,0 МПа, 200 л/ч, водопроводной воды в качестве рабочей среды. Различные рабочие случаи будут влиять на срок службы.
KLD 20S имеет ручное переопределение; KLD 20J не имеет ручного переопределения, другие параметры такие же, как KLD 20S.
Приводы не являются прямыми. Приводы не рекомендуются продавать отдельно.
Давление проверяется под односторонним направлением.

※ 1 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.

※ 2 Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.

※ При условии технических изменений
