Описание

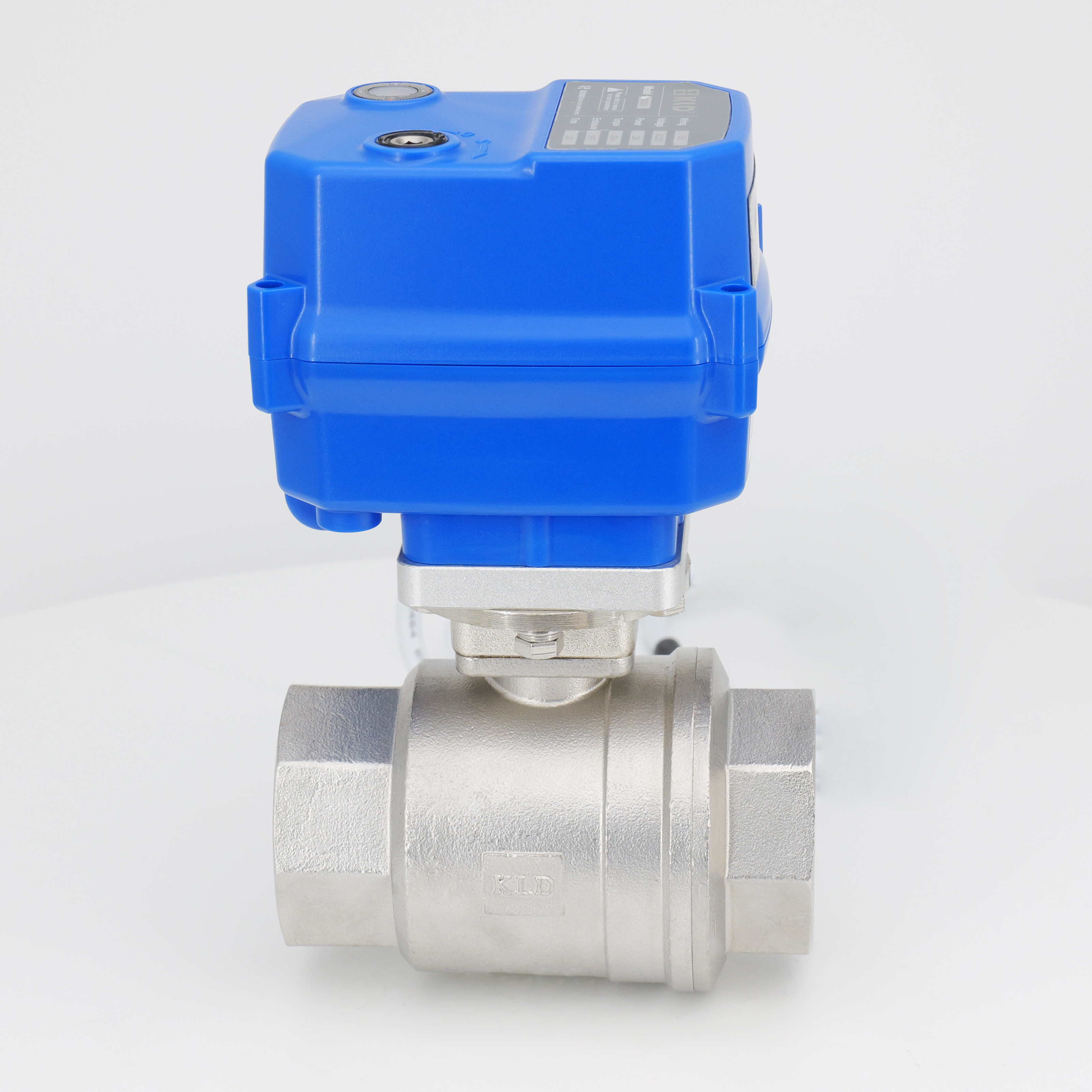

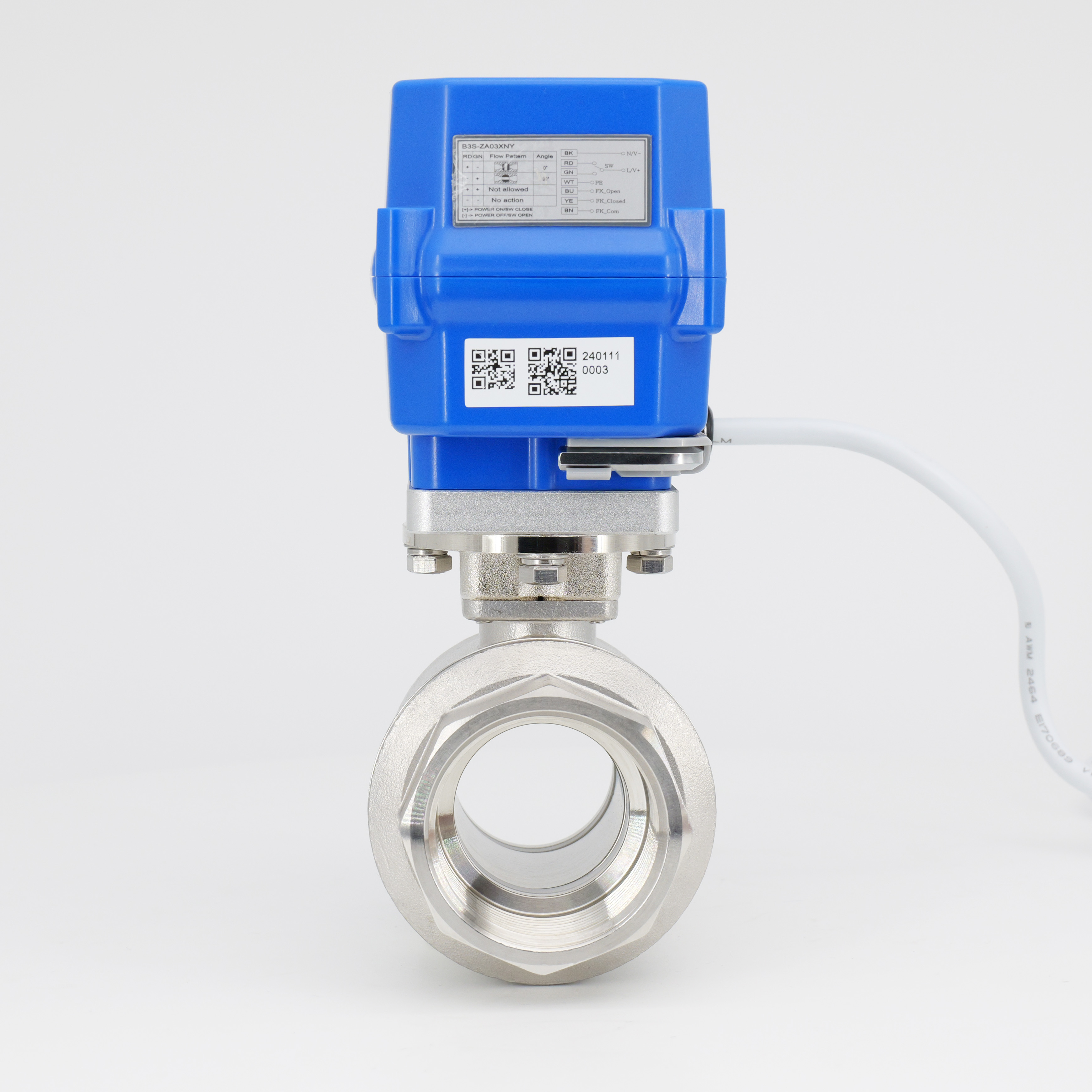

KLD 100 полного полного моторизованного шарикового клапана (1/2 'до 1-1/4 ') оснащена полной конструкцией порта, обеспечивающей большую площадь потока для среды и подходит для различных требований к потоку. Он имеет компактный размер, что делает его идеальным для использования в небольшом оборудовании, и помогает сэкономить пространство. Клапан приводится в движение бесщеточным двигателем, который обеспечивает стабильную и надежную работу и имеет более длительный срок службы по сравнению с двигателями кистей. Он использует стандартный интерфейс, облегчая простое соединение с различными системами. Клапан имеет ручной переопределение для безопасной и удобной работы и рейтинга защиты IP67. Функция Fail Safe Safe (возврат конденсатора), вы можете выбрать обычно близко или обычно открытый, чтобы это была лучшая альтернатива соленоидным клапанам, с большей скоростью потока и избеганием воды.
Технические характеристики включают
Тип клапана: двусторонний электрический шаровой клапан
Размеры: DN15, DN20, DN25, DN32
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
Этот продукт демонстрирует значительные преимущества в миниатюризации, долговечности, скорости отклика и безопасности, что делает его превосходным электрическим шариковым клапаном, который может соответствовать требованиям различных применений промышленной автоматизации.
Быстрая работающая версия или длительный срок службы необязательны.
CE утвержден
Приложения
Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
HVAC
Технические данные
| Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
| 6 нм | DC24V | 24 Вт | B2S/B3S/BD3S | 2S | IP67 или F -тип | 1,0 МПа | 0-100 ℃ ※ |
| 10 нм/ 6 нм@kt | AC/DC95-265V | 12W/ 18W@KT | B3S/BD3S/KT32S | 5 с | |||
| AC/DC24V | B2S/B3S/BD3S/KT32S | ||||||
| DC12V | |||||||
| 10 нм | AC24V | 12 Вт | B3S | 10 -е годы | |||
| AC110V | |||||||
| AC220V |
※ Это необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.
Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | Латунь/304/316L | 1 |
| 2 | Мяч | 304/316L | 1 |
| 3 | Место для мяча | PTFE | 1 |
| 4 | Кабельный разъем | Нейлон, никелированная латунь | 1 |
| 5 | Жилье | ПК сплав ※ | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Гексагональный ключ | Инструментальная сталь | 1 |
※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.
Размеры 【DN15-DN32】
Размеры (мм)
DN | d | L1 = L2 | L | G1 | H1 | H2 | H | F | W (кг) |
DN15 | 15 | 13 | 57 | G1/2 ″ | 16.5 | 21.25 | 134.35 | 27 | 1.5 |
DN20 | 20 | 16 | 70 | G3/4 ″ | 21.5 | 25.80 | 143.90 | 32 | 2.0 |
DN25 | 25 | 18 | 84 | G1 ″ | 26.7 | 33.50 | 156.80 | 38 | 2.5 |
DN32 | 32 | 20 | 97 | G1-1/4 ″ | 31.5 | 37.50 | 165.60 | 48 | 3.0 |
Примечания: BSP, NPT, GB Ect. необязательно.
Функциональные данные
| Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 согласно EN60529/GB4208-2008 (все направления) F тип [сырость, добавление осушительного обогревателя] |
| Ручное переопределение | Соответствующий шестигранный гаечный ключ (только используя без силы) |
| Индикатор положения |  |
Условия труда
Окружающая температура. | -15 ℃ |
Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0-100 ℃ |
※ При условии технических изменений
