Описание

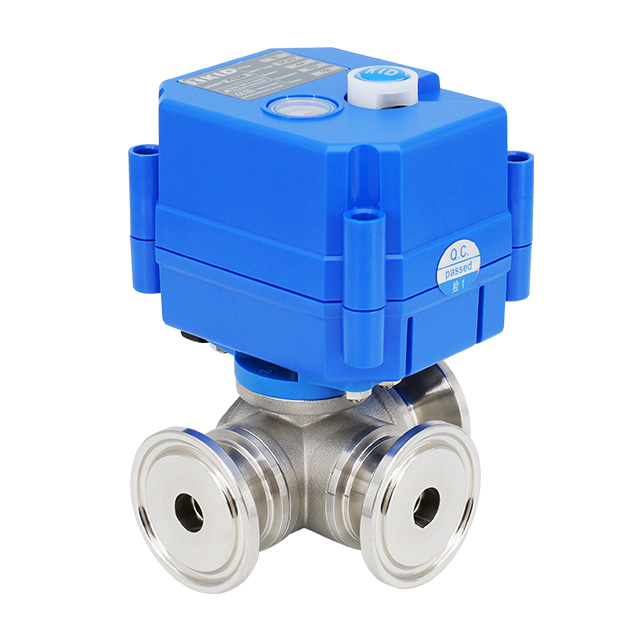

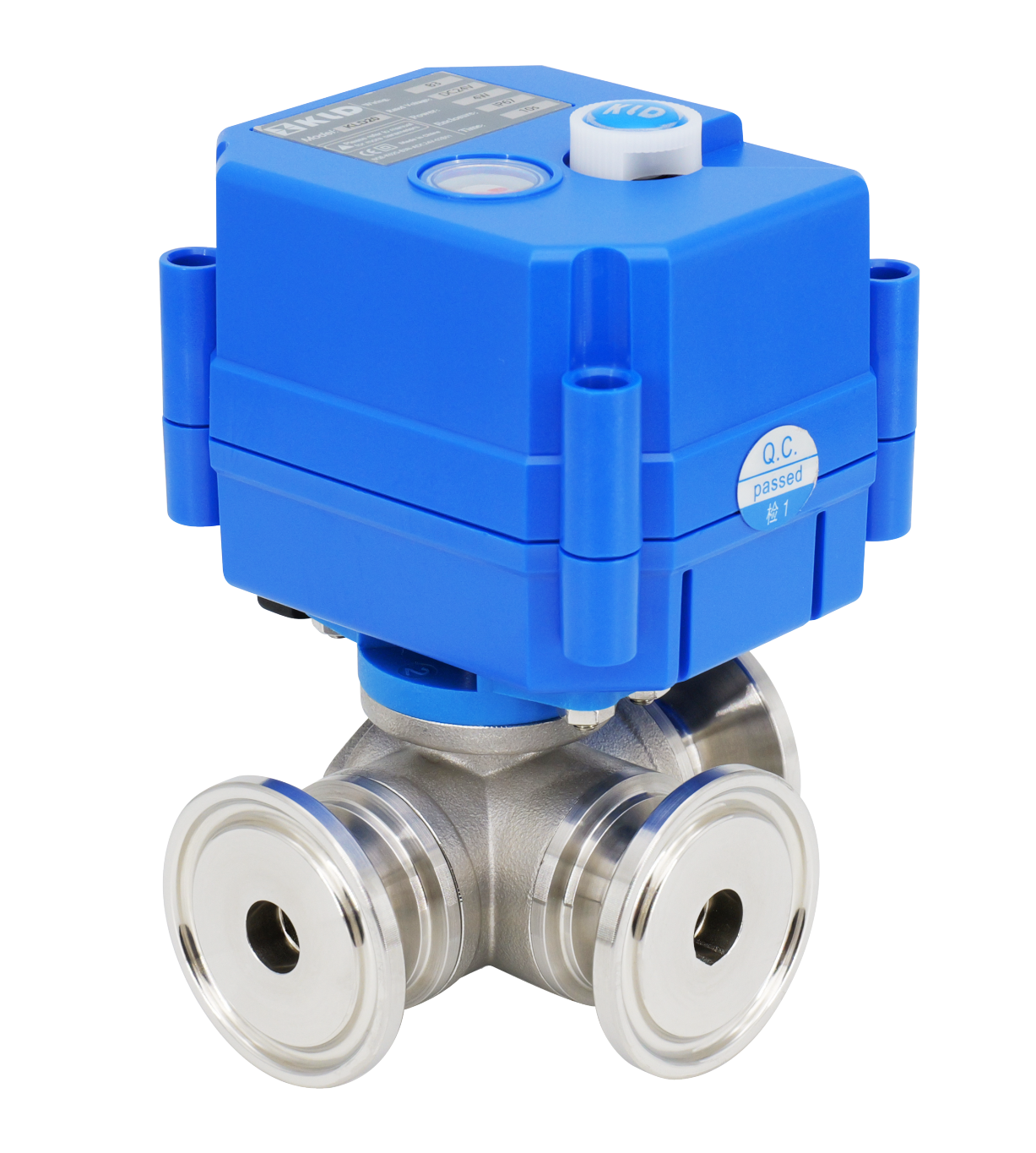

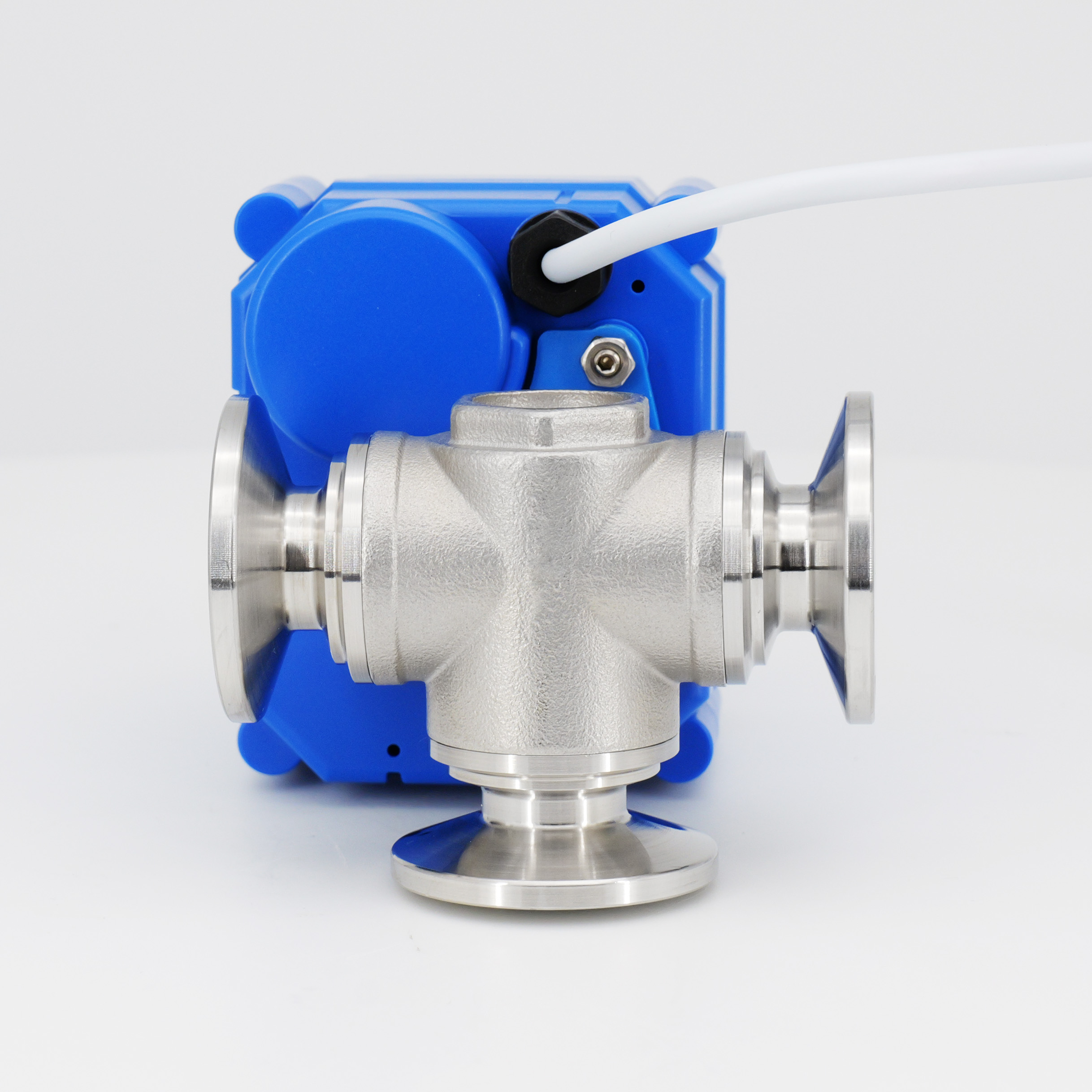

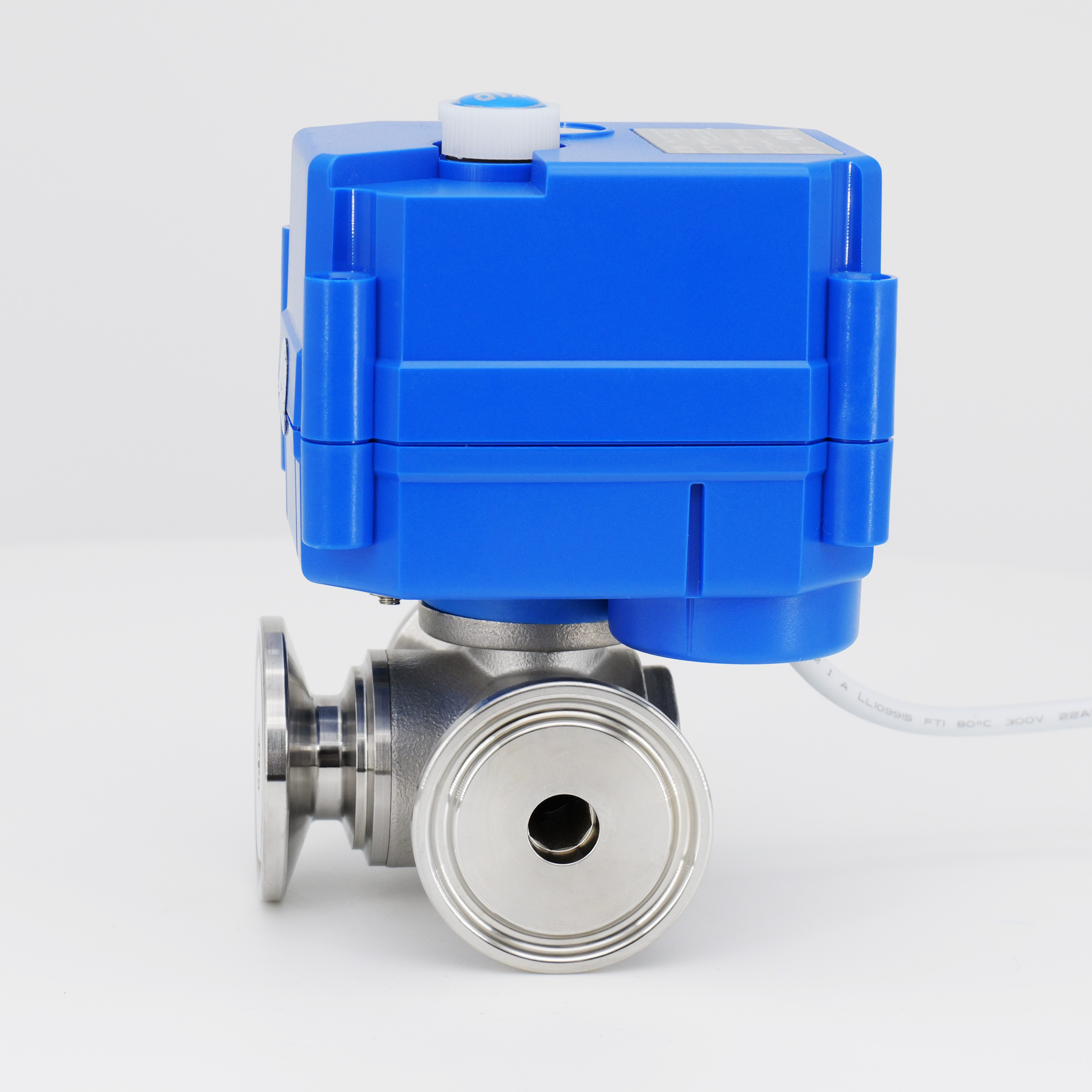

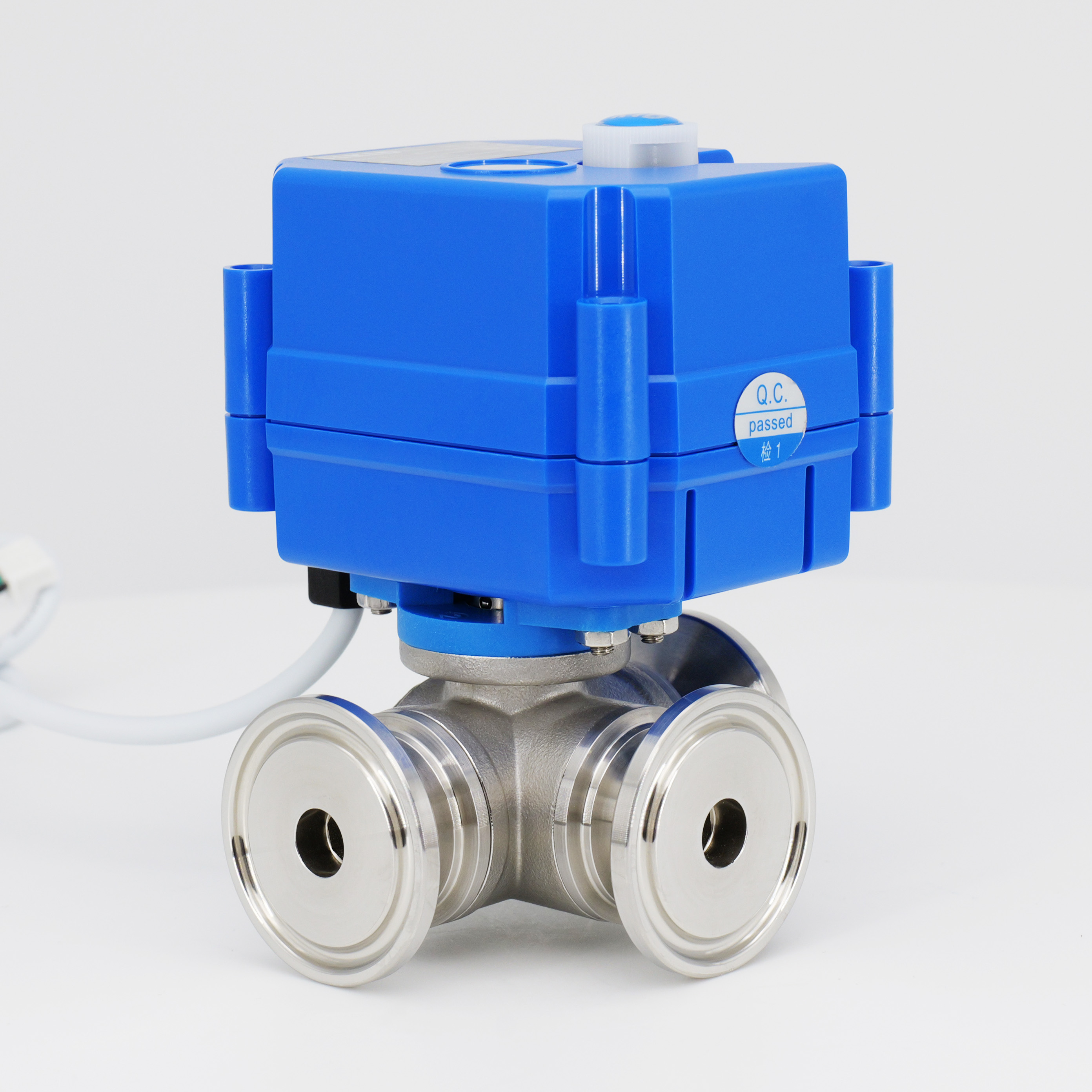

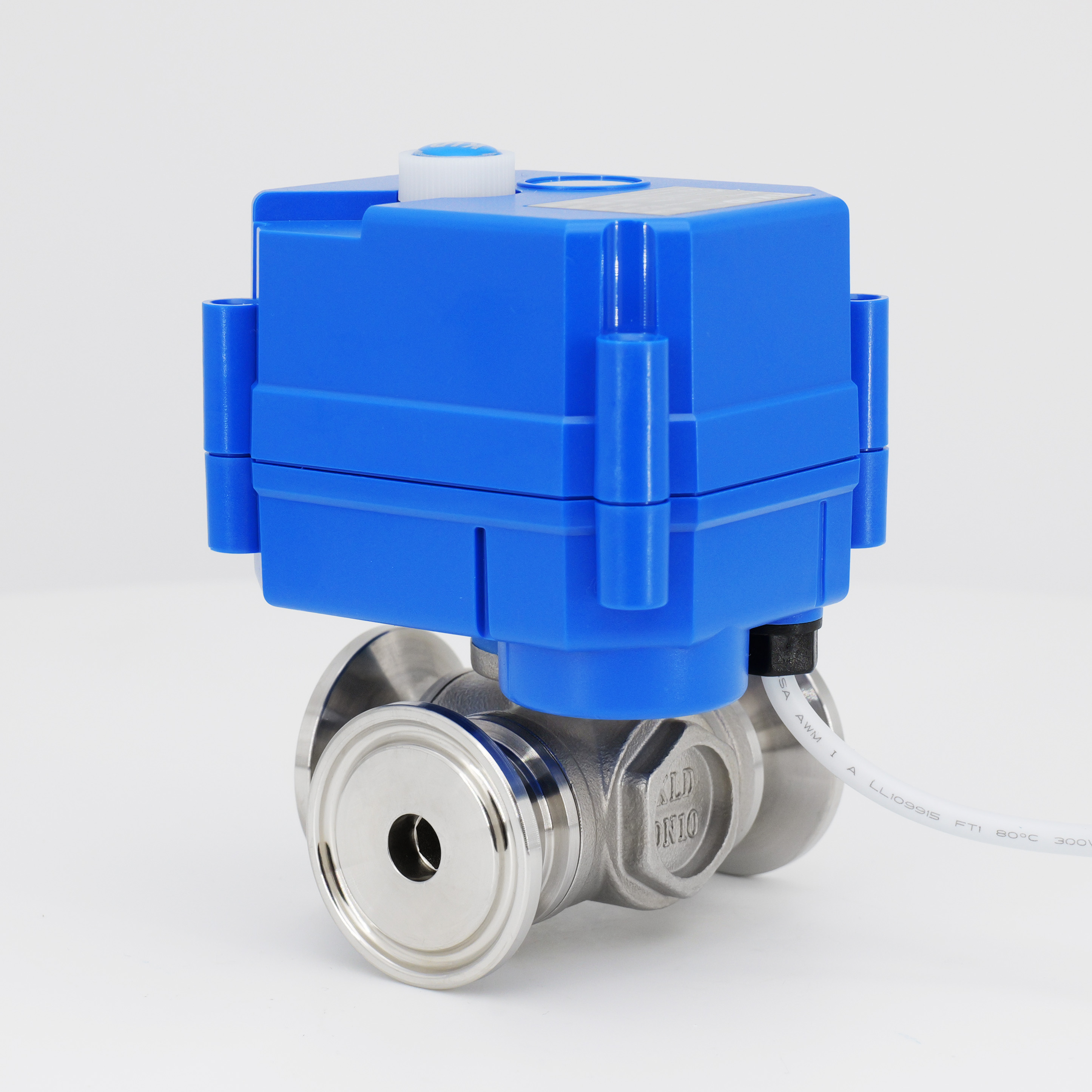

3-й моторизованный шаровой клапан серии KLD 20S Super Mini Mini с Tri-Clame специально предназначен для небольших применений оборудования, предлагая компактное и эффективное решение для управления жидкостью. Этот клапан оснащен запатентованной структурой плавающей уплотнения, которая обеспечивает превосходную производительность запечатывания и длительный срок службы до 70 000-100 000 циклов. Построенный с высококачественными материалами, в том числе латунь с никелевым покрытием, нержавеющей стали (304/316L) и уплотнениями PTFE, он обеспечивает надежную долговечность и стойкость к коррозии. Клапан оснащен ручной функцией переопределения для безопасной и удобной работы во время отключений электроэнергии. Для приложений, где ручная переопределение не требуется, доступна серия KLD 20SJ. Горизонтальная трехсторонняя конструкция предлагает более высокие скорости потока и более широкий диапазон размеров клапанов по сравнению с вертикальными 3-направленными клапанами. Тем не менее, пользователи должны отметить, что среднее смешивание может происходить во время вращения шарика клапана в 3-й пустоте B; Если это проблема, 3-й тип может рассматриваться как альтернатива.
Технические характеристики включают
Тип клапана: трехсторонний электрический шаровой клапан
Размеры: DN10, DN15, DN20
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -20 ° C до 45 ° C
Клапан серии KLD 20S подходит для широкого спектра применений, включая системы очистки воды (RO, фильтрация, обратная промывка), системы HVAC, химические процессы, медицинское оборудование и мелкомасштабные автоматизированные системы управления. Он обеспечивает надежную альтернативу соленоидным клапанам, особенно в тех случаях, когда соленоидные клапаны могут не работать надежно. Модульная конструкция клапана и дополнительные конфигурации (например, 2-позиция, 3-позиция или 4-позиция) позволяют настройку для удовлетворения конкретных требований применения.
CE утвержден
Приложения
HVAC
Очистка воды
Химический процесс
Небольшое оборудование для автоматического управления
Замена соленоидного клапана, особенно когда соленоид не может работать надежно
Технические параметры
| Ряд | Ручное переопределение | Максимальный крутящий момент | Время | Рабочее напряжение | Максимальная мощность | Корпус | Максимальное давление | Средняя температура | Температура окружающей среды | Влажность | ||
| KLD 20S | да | 2n.m | около 5 с | DC5V, 12V | 3W | IP67 | 1,0 МПа | 0-100 ° C ※ 1 | -20 ° C < T <45 ° C. | ≤85% не конденсирование | ||
| AC/DC 12V, 24V | 4 Вт/ 5W@Kt | |||||||||||
| KLD 20sj | нет | AC/DC110V, 220V | 5 Вт/ 8w@kt | |||||||||
Основные компоненты диаграмма
Основные компоненты
Части | Материал |
Приводной жилье | ПК сплав ※ 2 |
Корпус клапана | Латунь с никелевым покрытием, 304,316L |
Шар клапана | Латунь с хромированием, 304,316L |
Корень | Латунь, 304,316L |
Место для мяча | PTFE |
| Тюлень | FPM, EPDM, NBR |
Измерение

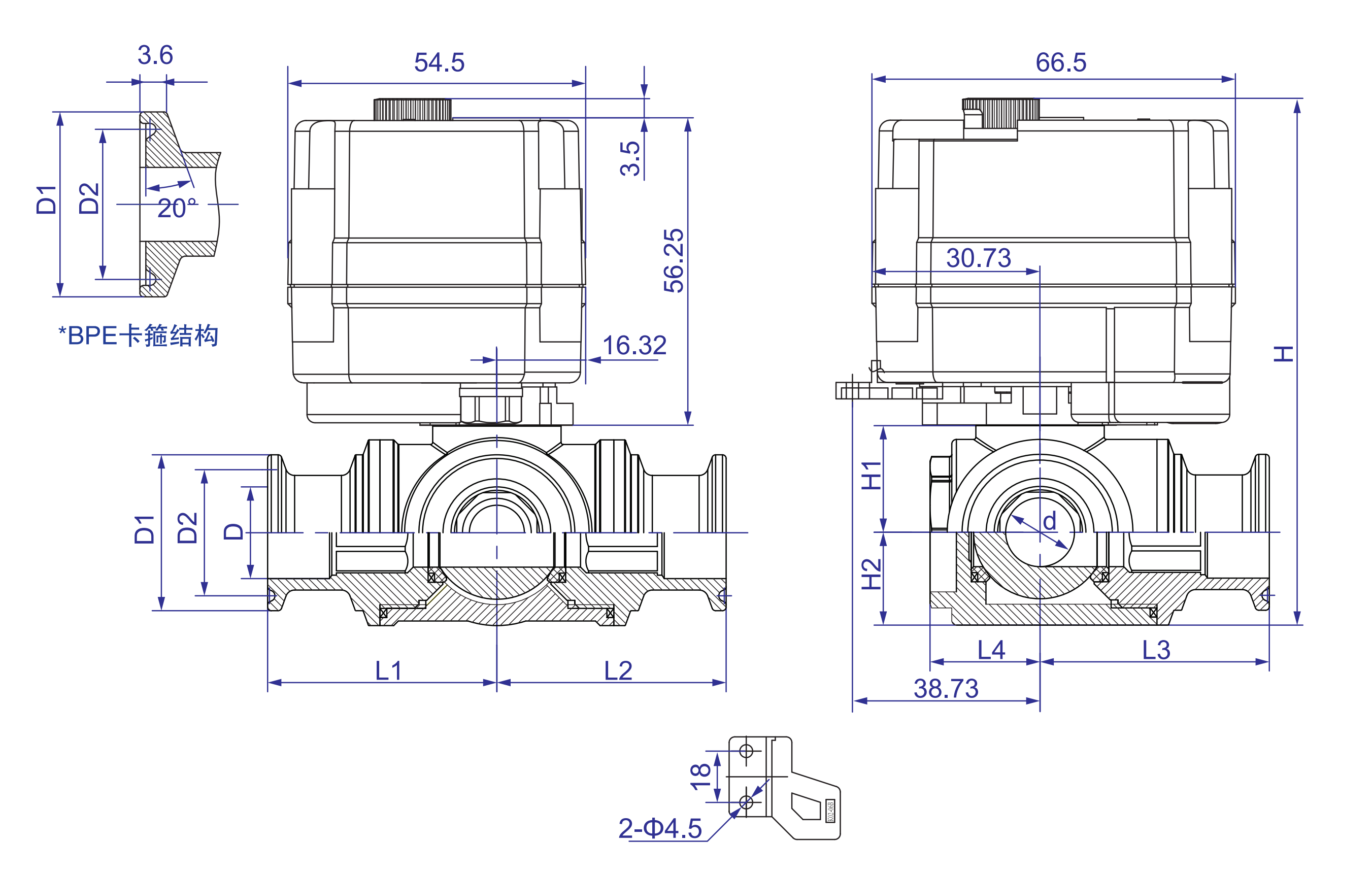

KLD 20S |

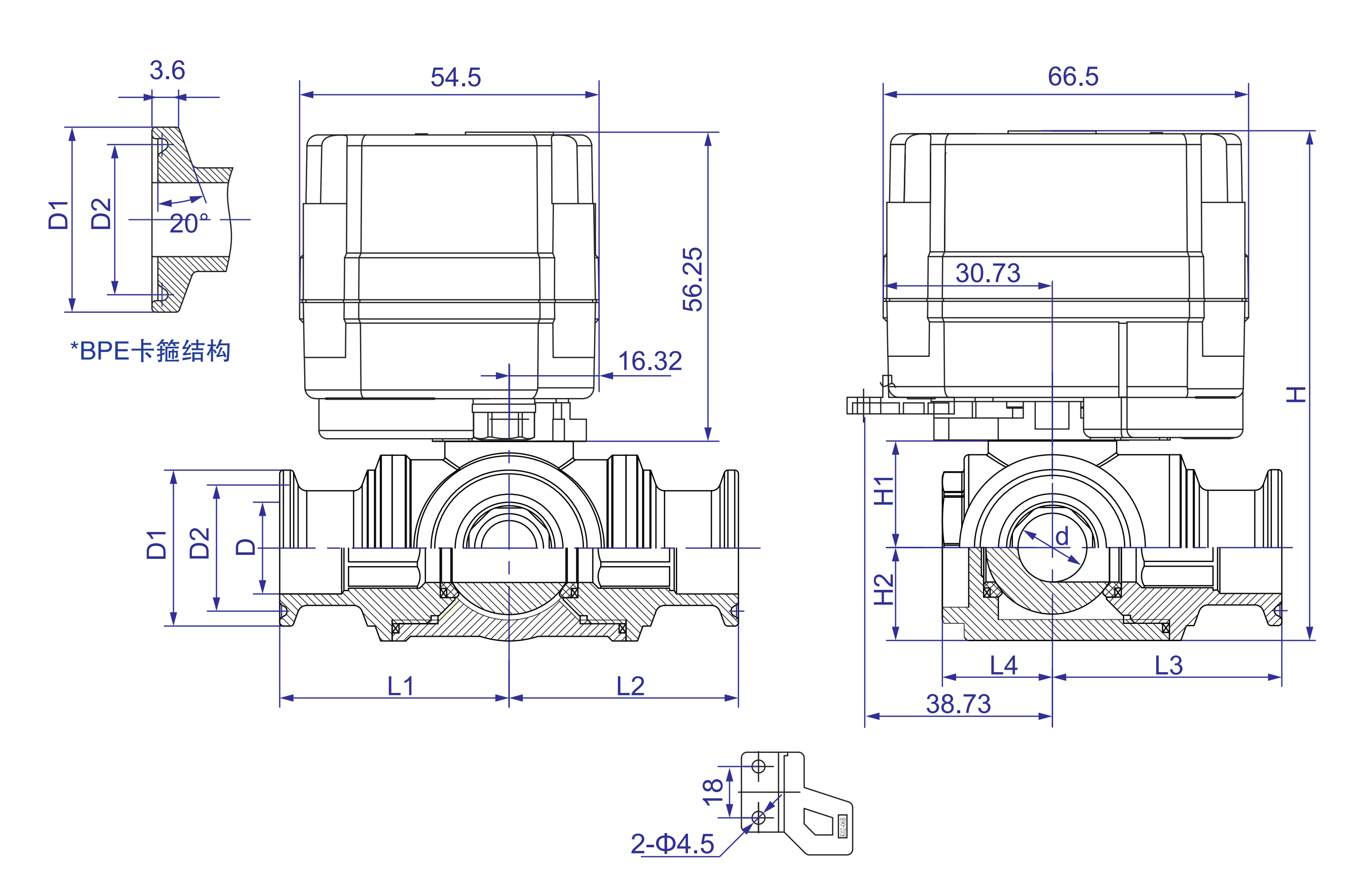

KLD 20sj |
Размер соединения (блок: мм)
| DN | d | D | D1 | D2 | L1 = L2 = L3 | L4 | H1 | H2 | H | W (кг) | ||||
| 20 -е годы | 20SJ | |||||||||||||
| DN10 | 8.0 | 10.0 | ※ 25,0 (BPE) | 34.0 | ※ 20,32 (BPE) | 27.5 | 33.0 | 45.0 | 16.5 | 19.25 | 13.0 | 92.0 | 88.5 | - |
| DN15 | 12.0 | 16.0 | 34.0 | 27.5 | 40.0 | 45.0 | 21.0 | 21.25 | 17.0 | 98.0 | 94.5 | - | ||
| DN20 | 15.0 | 20.0 | 34.0 | 50.5 | 27.5 | 43.5 | 50.0 | 25.5 | 23.25 | 20.25 | 103.25 | 99.75 | - | |
Направление потока
Инструкции по переопределению ручного
Это разрешено использовать только при сокращении питания.
Поднимите ручное колесо и поверните его влево или вправо, пока клапан не будет на месте.
Когда отметка стрелки на индикаторе горизонтальна, клапан включен; Когда вертикаль, клапан отключен.
Нажмите вниз по рук после использования ручного переопределения, чтобы правильно работать при подаче питания.
Проводка
B2, B3, BD3, KT2 доступны. Мы можем принять настройку обратной связи. Проблема контакта для получения дополнительной информации.
Срок службы - это данные тестирования в состоянии 1,0 МПа, 200 л/ч, водопроводной воды в качестве рабочей среды. Различные рабочие случаи будут влиять на срок службы.
KLD 20S имеет ручное переопределение; KLD 20J не имеет ручного переопределения, другие параметры такие же, как KLD 20S.
Приводы не являются прямыми. Приводы не рекомендуются продавать отдельно.
Давление проверяется под односторонним направлением.
※ 1 Необходимо добавить высокотемпературный кронштейн, если температура средней среды превышает 100 ° C.
※ 2 Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.
※ При условии технических изменений
