Описание

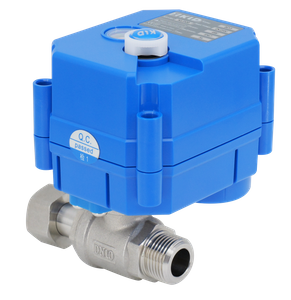

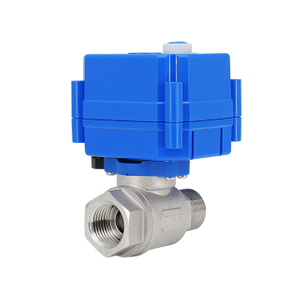

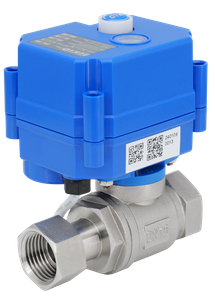

Двухходовой трехкомпонентный электрический клапан KLD серии 400 представляет собой компактную и экономичную промышленную арматуру. Он имеет конструкцию металлического сердечника, обеспечивающую надежность и долговечность клапана. Его уникальная конструкция обеспечивает превосходный выходной крутящий момент, сохраняя при этом удобную функцию ручного управления, что позволяет легко контролировать открытие и закрытие клапана даже в случае сбоя питания.
Эта серия электрических клапанов подходит для различных промышленных применений, включая, помимо прочего, очистку воды, управление технологическими процессами, промышленную автоматизацию, фармацевтическое оборудование и чистящее оборудование. Размер отверстия и резьбовые соединения соответствуют международным стандартам и удовлетворяют потребностям различных трубопроводных систем. Серия KLD 400 хорошо работает с точки зрения давления, скорости потока и температуры среды, адаптируясь к различным условиям работы.
Что касается выбора материала корпуса, в электрических клапанах серии KLD 400 используются коррозионностойкие и износостойкие материалы, обеспечивающие стабильность при длительном использовании. Кроме того, продукт прошел строгий контроль качества, чтобы гарантировать надежность каждого электрического клапана, покидающего завод.
Технические характеристики включают
Тип клапана: двухходовой трехсекционный электрический клапан.
Размеры: DN15, DN20, DN25, DN32, DN40, DN50
Давление: Максимум 1,6 МПа (PN16), Максимум 2,5 МПа (PN25), Максимум 4,0 МПа (PN40).
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -20 ° C до 45 ° C
Что касается технических параметров, максимальный крутящий момент, угол поворота, время работы и рабочее напряжение электрических клапанов KLD серии 400 были тщательно разработаны для удовлетворения эксплуатационных потребностей в различных условиях. Кроме того, продукт также предоставляет подробные характеристики продукта и руководство по выбору, которые помогут пользователям выбрать наиболее подходящий электрический клапан в соответствии с их фактическими потребностями.
Электрический клапан KLD серии 400 является идеальным выбором для применения в промышленных системах управления, будь то установка новых систем или реконструкция и модернизация старых систем. Он может обеспечить стабильные и надежные решения.
Приложения
Водоочистная промышленность
Управление процессом
Промышленная автоматизация
Фармацевтическое оборудование
Чистящее оборудование
Технические параметры
| Ряд | Максимальный крутящий момент | Угол поворота | Время | Рабочее напряжение | Входная мощность | Корпус | Среднее давление | Средняя температура | Температура окружающей среды | |
| KLD400 | 40 Нм | 90° | 10 -е годы | 12 В переменного тока, 24 В, 110 В, 220 В постоянного тока 12 В, 24 В | Макс. 40 Вт | IP67 | 1,6 МПа 2,5 МПа 4,0 МПа | 0-100 ° C. | -20 ° C. | |
Основные компоненты диаграмма
Основные компоненты
Части | Материал |
Приводной жилье | Литье алюминия под давлением |
Муфта | Литье металла под давлением |
Кронштейн | Нержавеющая сталь, Углеродистая сталь |
Тело | 304 316 |
Мяч | 304 316 |
Корень | 304 316 |
Место для мяча | PTFE |
| Тюлень | Epdm |
Измерение
Размер соединения (блок: мм)
| Калибр | d | D1/D2 | L1/L2 | L | H1 | H2 | Н3 | W (кг) | ||
| С/Т | S | T | S | T | ||||||
| DN15 | 15 | 21.7 | 1/2 ' | 10 | 20 | 72 | 22.5 | 42 | 114.5 | 1.9 |
| DN20 | 20 | 27.1 | 3/4 дюйма | 13 | 20 | 80 | 22.5 | 48 | 114.5 | 2.1 |
| DN25 | 25 | 33.9 | 1 ' | 13 | 20 | 85 | 30 | 55 | 114.5 | 2.5 |
| DN32 | 32 | 42.6 | 1-1/4 дюйма | 13 | 25 | 105 | 36.5 | 60 | 114.5 | 3.1 |
| DN40 | 38 | 48.7 | 1-1/2 дюйма | 13 | 23.5 | 113 | 40 | 70 | 114.5 | 3.8 |
| DN50 | 50 | 61.1 | 2' | 16 | 26.5 | 132 | 46.5 | 85 | 114.5 | 4.1 |
Примечания:
Соединение: резьбовое или стыковое.
Для получения более подробной информации, пожалуйста, свяжитесь с нашим отделом продаж.
Проводка
B3S доступен
※ При условии технических изменений
