Современные системы управления технологическими процессами, коммерческие системы HVAC и управление промышленными жидкостями имеют общую фундаментальную реальность: они требуют точного регулирования параметров. Поддержание точной температуры в космосе, балансировка химических смесей и контроль давления пара не могут быть достигнуты с помощью простой бинарной изоляции. Системы требуют постоянной динамической корректировки в соответствии с меняющимися условиями нагрузки.
Использование плохих механизмов контроля потоков влечет за собой серьезные системные издержки. Энергия тратится впустую, когда системы сверхкомпенсируют неточный поток. Оборудование подвергается ускоренному износу, особенно из-за остановки насоса при неправильном ограничении потока. Нестабильность процесса приводит к выпуску некондиционной продукции и снижению безопасности. Использование немодулирующих клапанов для дросселирования особенно провоцирует быструю механическую деградацию, поскольку эти компоненты не рассчитаны на то, чтобы противостоять разрушительным силам высокоскоростного частичного потока.
Выбор правильного модулирующего клапана требует согласования механики корпуса клапана, технологии привода и инфраструктуры управляющих сигналов с конкретными физическими свойствами среды системы.
Пропорциональное управление: модулирующий клапан регулирует расход в диапазоне от 0% до 100%, обеспечивая точный частичный расход на основе непрерывных аналоговых или цифровых сигналов управления, в отличие от стандартных двухпозиционных клапанов.
Синергия компонентов: эффективная модуляция требует правильного сопряжения корпуса клапана, привода (пневматического или электрического) и интеллектуального позиционера для устранения гистерезиса.
Выбор размера имеет решающее значение: выбор клапана только на основе размера трубы приводит к выходу из строя; Точный расчет коэффициента расхода (Cv) необходим для предотвращения кавитации, дросселирования потока и люфта клапана.
Геометрия, специфичная для конкретного применения: проходные, шаровые клапаны с V-образным отверстием и высокопроизводительные дроссельные клапаны имеют совершенно разные характеристики диапазона регулирования и перепада давления, что определяет их пригодность для пара, шлама или охлажденной воды.
Динамическое регулирование потока формирует базовое требование для современных систем обработки жидкостей. Предприятия должны поддерживать определенные уставки системы в постоянно меняющихся условиях нагрузки. Модулирующий узел управления достигает этого, работая в части или во всем диапазоне своего перемещения, непрерывно регулируя ограничение в сети трубопроводов в соответствии с требованиями технологического цикла в реальном времени. Вы не можете достичь такого уровня контроля с помощью стандартных компонентов трубопровода.
Функциональная разница между бинарными состояниями и непрерывным дросселированием определяет выбор клапана. Двухпозиционные клапаны, широко известные как запорные клапаны, работают строго в двух положениях: полностью открыто, чтобы обеспечить максимальный поток, или полностью закрыто, чтобы полностью остановить поток. В эту категорию попадают задвижки и стандартные шаровые краны с портами. Их внутренняя геометрия минимизирует падение давления в открытом состоянии и обеспечивает герметичное уплотнение в закрытом состоянии.
Для пропорционального управления потоком требуется устройство, способное работать в диапазоне от 0% до 100% открытия. Такое непрерывное дросселирование позволяет обеспечить частичный поток. Попытка использовать стандартный запорный клапан для модуляции приводит к немедленным механическим поломкам. Когда вы оставляете стандартную задвижку или шаровой клапан частично открытыми, скорость жидкости через узкое ограничение резко возрастает. Этот высокоскоростной поток вызывает волочение проволоки — серьезную физическую эрозию седла и трима клапана. Жидкость буквально прорезает каналы в металле. Кроме того, стандартные запорные клапаны обладают нелинейными характеристиками потока. Изменение положения клапана на 10 % не означает предсказуемого изменения расхода, что делает невозможным точное управление для системного контроллера.

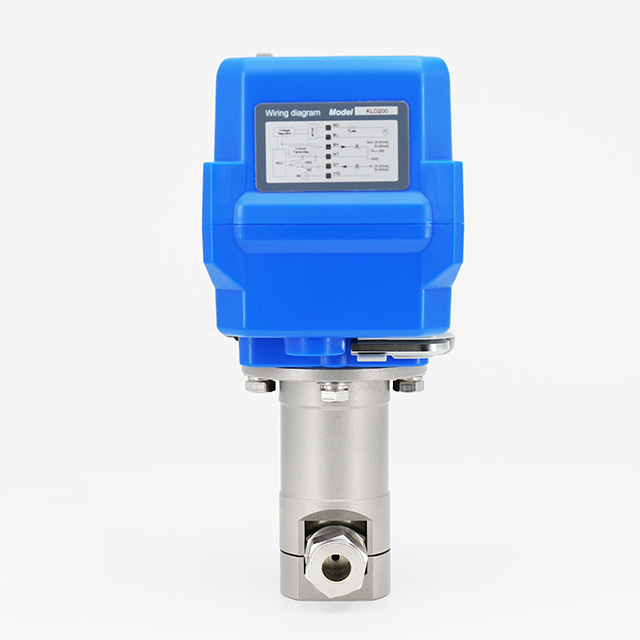

Функциональный контур модулирующего управления опирается на три отдельных компонента, работающих вместе. Если один компонент выходит из строя или указан неправильно, весь контур управления становится нестабильным.
Корпус и трим клапана: это механический ограничительный элемент, расположенный внутри трубопровода. Трим состоит из плунжера, диска или шара вместе с седлом. Когда трим перемещается относительно седла, он физически изменяет площадь потока, меняя скорость потока и давление проходящей через него среды.
Привод: Привод обеспечивает физическую движущую силу, необходимую для перемещения трима против давления жидкости. Приводы преобразуют энергию в механическое движение и обычно используют электродвигатели, пневматические диафрагмы или гидравлические поршни. Они должны создавать достаточную тягу, чтобы преодолевать статическое трение и динамические силы жидкости.
Позиционер: Позиционер действует как локальный мозг сборки. Он создает петлю обратной связи, сравнивая входящий управляющий сигнал от центральной системы с фактическим физическим положением штока клапана. Если клапан находится не совсем там, где ему указывает сигнал, позиционер корректирует отклонение, регулируя подачу воздуха или мощности, подаваемую на привод.

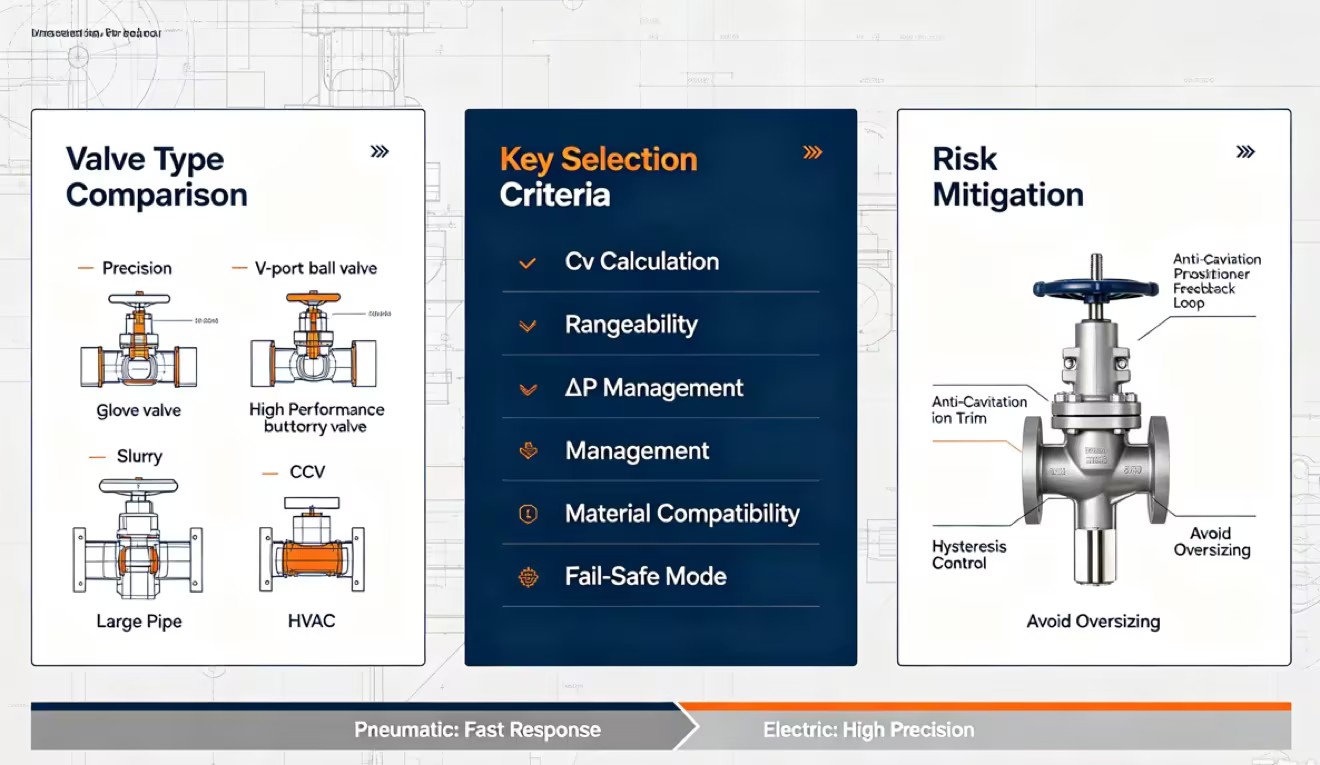

Выбор правильного механического ограничительного элемента требует понимания инженерных компромиссов конструкции корпуса первичного клапана. Ни одна геометрия клапана не подходит для каждого применения с жидкостью. Вы должны согласовать внутреннюю механику с физическими реалиями вашей трубопроводной системы.
| Тип клапана | Первичное движение | Лучшее применение в полевых условиях | Инженерные компромиссы |
|---|---|---|---|
| Шаровой клапан | Линейный | Паровые коллекторы, газ под высоким давлением, точное дросселирование | Высокий перепад давления, большая физическая нагрузка, тяжелый |
| V-порт-шаровой клапан | Роторный | Шламы, бумажная масса, вязкие жидкости | Меньшая точность при крайне низких скоростях потока (менее 10 %). |
| Высокопроизводительная бабочка | Поворотный (Эксцентриковый) | Трубопроводы большого диаметра, градирни, наливная вода | Ограниченный диапазон регулирования, риск кавитации при малых углах открытия. |
| Характерный регулирующий клапан (CCV) | Роторный | Коммерческое ОВиК, контуры охлажденной воды, вентиляционные установки | Ограничено приложениями с низким давлением и температурой. |
В шаровых клапанах используется механика линейного движения, при которой плунжер опускается в неподвижное кольцевое седло. Такая конструкция заставляет жидкость несколько раз менять направление при прохождении через корпус клапана. Этот извилистый путь обеспечивает отличные возможности дросселирования и очень предсказуемые характеристики потока. Прочная конструкция плунжера и седла делает их очень устойчивыми к износу даже при высоких перепадах давления.
Инженеры выбирают шаровые клапаны в первую очередь для регулирования пара, промышленных процессов под высоким давлением и точного контроля расхода газа. Они превосходны в приложениях, требующих мельчайших настроек. Однако сложный путь потока создает естественный высокий перепад давления на клапане, даже когда он полностью открыт. Проходные клапаны также требуют большей физической площади и значительного вертикального зазора для узла привода.
Шаровые краны с V-образным отверстием представляют собой модификацию стандартного сферического шара путем обработки характерной V-образной выемки на шаре или седле. Когда клапан открывается, V-образная форма сохраняет определенную геометрию, обеспечивающую равнопроцентную характеристику потока. Равные приращения хода клапана вызывают равные процентные изменения существующего расхода. Эта характеристика оказывается идеальной для систем, в которых падение давления широко варьируется в рабочем диапазоне.
Прямой путь потока и срезающее действие V-образного паза делают эти клапаны очень устойчивыми к загрязнению. Они представляют собой стандартный выбор для суспензий, вязких жидкостей, переработки бумаги и целлюлозы, а также для работы с жидкостями с высокой скоростью потока. Основной компромисс связан с разрешением контроля. Клапаны с V-образным отверстием с трудом поддерживают тот же уровень точности, что и проходные клапаны, при очень низких скоростях потока и обычно становятся нестабильными при открытии ниже 10%.
Стандартные концентрические дроссельные заслонки плохо работают при дросселировании, поскольку диск волочится по седлу, вызывая быстрый износ и неустойчивое управление. Высокопроизводительные поворотные затворы решают эту проблему за счет использования двойных или тройных эксцентриковых дисков. Вал смещен от центра диска и центральной линии трубы. Такая геометрия позволяет диску отрываться от седла сразу после открытия, уменьшая трение, минимизируя износ и обеспечивая гораздо более стабильный профиль дросселирования.
Эти клапаны доминируют в крупных трубопроводных системах, где установка массивного шарового клапана была бы физически невозможна. Вы обнаружите, что они широко используются в коммерческих системах отопления, вентиляции и кондиционирования воздуха, градирнях, чиллерах и системах городского водоснабжения в больших объемах. Пользователи должны учитывать их ограниченный диапазон регулирования и значительную вероятность кавитации при работе с очень малыми углами открытия и высоким перепадом давления.
Специальные регулирующие клапаны (CCV) были разработаны специально для преодоления ограничений стандартных шаровых кранов в коммерческих системах отопления, вентиляции и кондиционирования. Стандартный шаровой кран имеет очень быстрое увеличение расхода в течение первых нескольких градусов открытия, что делает точный контроль температуры практически невозможным. CCV имеют специальный определяющий диск внутри впускного отверстия клапана.
Этот диск ограничивает проходное сечение, чтобы имитировать крайне желательную характеристику равнопроцентного потока нормального клапана, но внутри компактного корпуса поворотного шарового клапана. CCV играют основную роль в регулировании охлажденной воды, горячей воды и установок обработки воздуха для достижения высокоточного контроля температуры в современных системах управления зданием.
Выбор способа питания и управления модулирующим клапаном во многом зависит от существующей архитектуры объекта, условий окружающей среды и конкретных требований ко времени реагирования. Корпус механического клапана не может функционировать без соответствующего срабатывания и надежного протокола связи. Вы должны согласовать привод с инженерными сетями, доступными на месте установки.
Пневматические приводы используют сжатый воздух, воздействующий на диафрагму или поршень для создания механической силы. Они остаются отраслевым стандартом в тяжелых технологических средах благодаря быстрому реагированию и присущим им функциям отказоустойчивости. Благодаря использованию тяжелых внутренних пружин пневматический привод может перевести клапан в безопасное положение сразу же после потери давления воздуха. Они также искробезопасны, что делает их выбором по умолчанию для опасных или взрывоопасных сред. Очевидным требованием является надежная, чистая и сухая инфраструктура сжатого воздуха.
Электрические приводы используют зубчатые передачи с приводом от двигателя для позиционирования клапана. Они обеспечивают исключительную точность и легко интегрируются с современными программируемыми логическими контроллерами (ПЛК). Электрические приводы требуют гораздо меньше регулярного обслуживания, чем пневматические системы, поскольку они устраняют необходимость в воздушных компрессорах, фильтрах и трубках. Компромиссы включают более медленное время хода и более сложные механизмы безопасности. Для достижения отказоустойчивого состояния с помощью электрического привода обычно требуются внутренние конденсаторы или резервные аккумуляторные системы для управления клапаном во время отключения электроэнергии.
Приводу и позиционеру требуется управляющий сигнал для определения желаемого положения клапана. Аналоговые сигналы по-прежнему широко распространены во всех отраслях.
4–20 мА: сигнал 4–20 мА является стандартом тяжелой промышленности. Он очень невосприимчив к электрическим помехам и падению напряжения на длинных кабелях. Показание 4 мА обычно означает полностью закрытое состояние, 20 мА — полностью открытое, а падение до 0 мА мгновенно указывает на обрыв провода или неисправность системы.
0–10 В постоянного тока: сигнал постоянного тока 0–10 В обычно используется в коммерческих системах отопления, вентиляции и кондиционирования. Хотя сигналы напряжения эффективны на коротких расстояниях, они чувствительны к электрическим помехам и падению напряжения на больших расстояниях, что может привести к неточному позиционированию клапана.
Цифровые и сетевые протоколы связи заменяют аналоговые сигналы в современных объектах. Такие протоколы, как Modbus, BACnet и Foundation Fieldbus, обеспечивают двустороннюю связь. Система не только отправляет команду позиционирования, но также получает расширенную диагностику, обратную связь о фактическом положении и данные профилактического обслуживания непосредственно от интеллектуального позиционера.
Выбор модулирующего клапана на основе существующего диаметра трубы гарантирует плохую производительность. Правильная спецификация требует строгих инженерных расчетов, чтобы гарантировать, что клапан будет работать должным образом, не вызывая катастрофического отказа системы. Слишком большой клапан будет плохо управлять, а слишком маленький клапан ограничит максимальную производительность системы.
Коэффициент расхода, или Cv, представляет собой универсальный стандарт измерения пропускной способности клапана. Технически Cv определяется как объем воды при температуре 60°F (в галлонах США в минуту), который проходит через полностью открытый клапан с перепадом давления на нем ровно 1 фунт на квадратный дюйм. Он служит базовой метрикой для определения размера.
Расчет требуемого Cv при минимальном, нормальном и максимальном ожидаемом расходе не подлежит обсуждению. Если клапан рассчитан только на максимальный расход, в нормальных условиях он будет работать слишком близко к закрытому положению, что приведет к нестабильности. Диапазон регулирования определяет отношение максимального регулируемого расхода к минимальному регулируемому расходу. Клапан с диапазоном регулирования 50:1 может точно регулировать расход до 2% от его максимальной производительности. Согласование диапазона регулирования клапана с ожидаемыми изменениями расхода системы обеспечивает точный частичный расход во всех рабочих условиях.
Перепад давления и скорость жидкости находятся в прямой зависимости. Когда жидкость проталкивается через суженное ограничение частично открытого клапана, ее скорость значительно увеличивается, вызывая соответствующее падение локализованного давления. Если не контролировать этот перепад давления, внутри трубопровода возникают разрушительные физические явления.
В жидкостных средах, если локализованное давление падает ниже давления паров жидкости, образуются пузырьки пара. Когда жидкость выходит из сужения и давление восстанавливается, эти пузырьки резко взрываются. Это кавитация. Микроструи, генерируемые схлопывающимися пузырьками, отрывают металл от обвязки клапана и стенок трубы, издавая звук гравия, проходящего через систему. В системах с газом и паром чрезмерное падение давления приводит к дросселированию потока, когда газ достигает скорости звука, и скорость потока не может быть увеличена независимо от давления на выходе. Инженеры смягчают эти разрушительные силы, используя специальные антикавитационные тримы или корпуса многоступенчатых редукционных клапанов.
Физические материалы, из которых состоит корпус клапана и внутренние уплотнения, должны выдерживать температуру, коррозионную активность и профиль давления среды. В стандартных приложениях используются корпуса из углеродистой стали или чугуна, тогда как в агрессивных средах требуется нержавеющая сталь 316, дуплексные сплавы или специальные полимерные футеровки. Мягкие материалы седла, такие как ПТФЭ или ПЭЭК, обеспечивают превосходное закрытие, но имеют строгие температурные ограничения. Металлические седла с накладками из стеллита выдерживают экстремальные температуры и абразивные суспензии, но допускают незначительные утечки.
Допустимые запорные возможности определяются классификацией герметичности седла ANSI/FCI 70-2. Модулирующий клапан – это, прежде всего, дросселирующее устройство, а не запорный клапан. Утечка класса IV является стандартной для регулирующих клапанов с металлическим седлом, допуская утечку 0,01% номинальной пропускной способности клапана при полностью закрытом положении. Класс VI требует мягкого седла и обеспечивает герметичное закрытие. Указание правильного класса утечки предотвращает излишнее проектирование.
Развертывание регулирующих клапанов сопряжено с определенными рисками реализации. Распознавание наиболее распространенных точек отказа позволяет инженерам исключить их из системы перед установкой. Устранение неисправностей на месте часто показывает, что механические неисправности возникают из-за первоначальных ошибок в выборе размеров, а не из-за производственного брака.
Завышение размера остается наиболее частой ошибкой в спецификации клапана. Если у клапана Cv намного больше, чем требует система, он должен работать при очень малом угле открытия (часто менее 15%), чтобы достичь нормального расхода. Это приводит к «охоте» — состоянию, при котором клапан быстро колеблется взад и вперед вблизи закрытого положения, пытаясь найти правильное заданное значение. Охота снижает точность управления, вызывает резкие скачки давления в системе и приводит к преждевременному износу седла клапана и тяги привода.
Безопасность системы при потере питания или сбое сигнала управления должна оцениваться на этапе проектирования. Привод должен перевести клапан в заданное безопасное состояние для защиты персонала и оборудования.
Открытие при отказе: клапан автоматически полностью открывается при отключении питания. Это стандартно для систем водяного охлаждения, позволяющее предотвратить перегрев реакторов или охладителей.
Закрытие при отказе: клапан автоматически полностью закрывается. Это имеет решающее значение для впрыска пара, линий опасных химикатов или линий топливного газа, чтобы предотвратить неконтролируемые реакции или разливы.
Fail-In-Place: Клапан фиксируется в своем текущем положении. Это используется, когда внезапные изменения потока могут вызвать больше нарушений, чем поддержание текущего состояния.
Механическое трение между штоком клапана и уплотнением создает гистерезис, обычно называемый зоной нечувствительности. При незначительном изменении управляющего сигнала клапан может не начать двигаться немедленно, поскольку сила привода еще не преодолела статическое трение. Как только трение будет нарушено, клапан может превысить заданное значение. Для управления гистерезисом необходима регулярная калибровка позиционера. Интеллектуальные позиционеры выполняют автоматические процедуры калибровки, чтобы составить карту профиля трения клапана и применить точные корректирующие усилия, гарантируя, что клапан точно реагирует на незначительные изменения управляющего сигнала.
Модулирующий клапан — это высокотехнологичное ограничительное устройство, которое определяет эффективность, стабильность и безопасность всего технологического цикла или системы отопления, вентиляции и кондиционирования. Выбор неправильной геометрии клапана или привода гарантирует плохую производительность системы и ускоренный механический выход из строя. Следуйте строгой схеме последовательного отбора, чтобы обеспечить точную спецификацию.
Соберите полные данные о процессе, включая максимальные и минимальные скорости потока, давление на входе и выходе, удельный вес и рабочие температуры.
Рассчитайте точный требуемый Cv при минимальном, нормальном и максимальном расходах, используя программное обеспечение производителя для определения размеров, чтобы спрогнозировать потенциальные риски кавитации.
Проконсультируйтесь со специальным инженером по подбору клапанов, чтобы подтвердить совместимость материалов и размер привода с учетом доступного воздуха или электроэнергии на предприятии.
Установите базовый график калибровки позиционера сразу после установки, чтобы предотвратить гистерезис и обеспечить точный отклик.
О: Двухпозиционный клапан работает строго в двух положениях: полностью открытом или полностью закрытом, в основном используется для изоляции системы. Модулирующий клапан постоянно регулирует свое положение в диапазоне от 0% до 100% открытия, чтобы регулировать частичный расход, давление или температуру на основе переменного управляющего сигнала.
Ответ: Эти клапаны могут регулировать практически любую жидкость, включая охлажденную или горячую воду, пар под высоким давлением, сжатый воздух, природный газ, агрессивные химикаты и абразивные суспензии. Материал корпуса клапана и внутренняя отделка должны быть специально разработаны с учетом физических свойств выбранной среды.
О: Нет. Стандартные шаровые краны имеют нелинейные характеристики потока и серьезно повреждают седло, если их оставить частично открытыми. Модулирующие приложения требуют специализированных шаровых кранов с V-образным отверстием или специальных регулирующих клапанов, разработанных специально для точного дросселирования и равного процентного расхода.
О: В тяжелых промышленных приложениях обычно используется аналоговый сигнал 4–20 мА из-за его надежности на больших расстояниях. Коммерческие системы HVAC часто используют напряжение 0–10 В постоянного тока. Современные системы все чаще используют цифровые сетевые протоколы, такие как Modbus или BACnet, для точного управления и расширенной диагностической обратной связи.
О: Cv рассчитывается по формулам, учитывающим требуемый расход, удельный вес жидкости и допустимое падение давления на клапане. Инженеры должны рассчитать требуемый Cv для минимального, нормального и максимального ожидаемого расхода, чтобы обеспечить точный расчет.
Ответ: Охота обычно возникает, когда размер клапана слишком велик для данного применения, что вынуждает его работать под очень малым углом открытия для контроля нормального потока. Это также может быть вызвано чрезмерным механическим трением, неправильной настройкой ПИД-регулятора в контроллере или некалиброванным позиционером.
