Описание

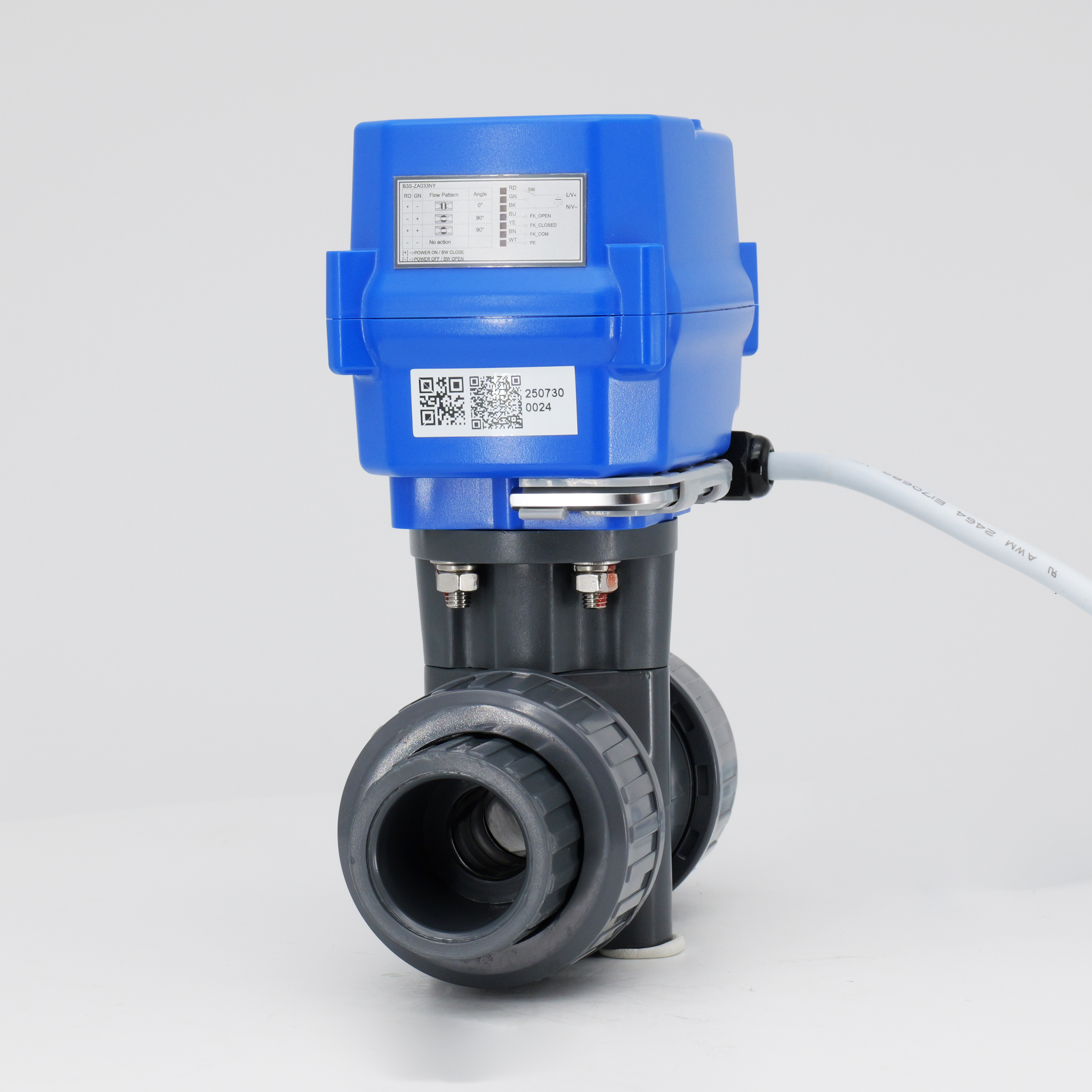

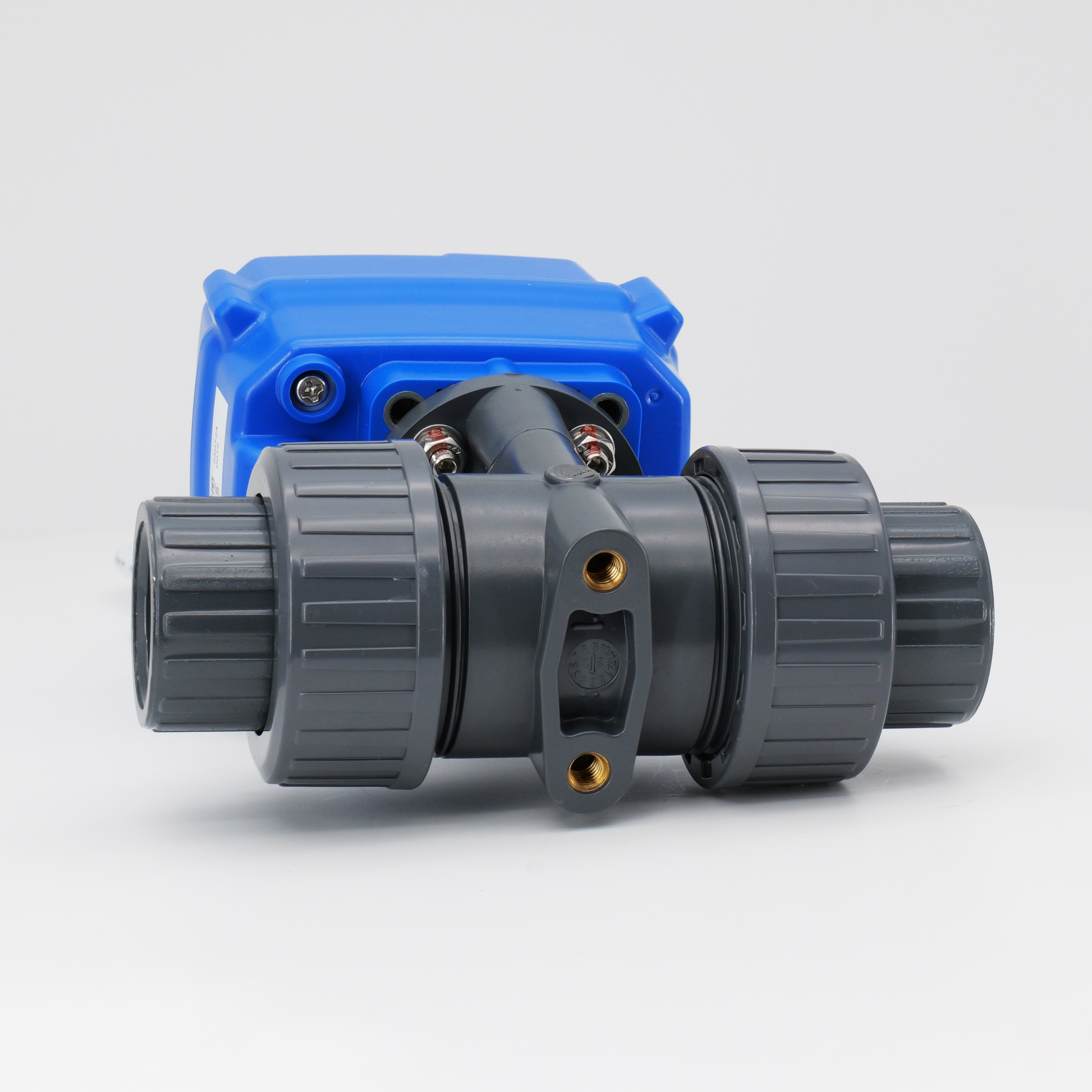

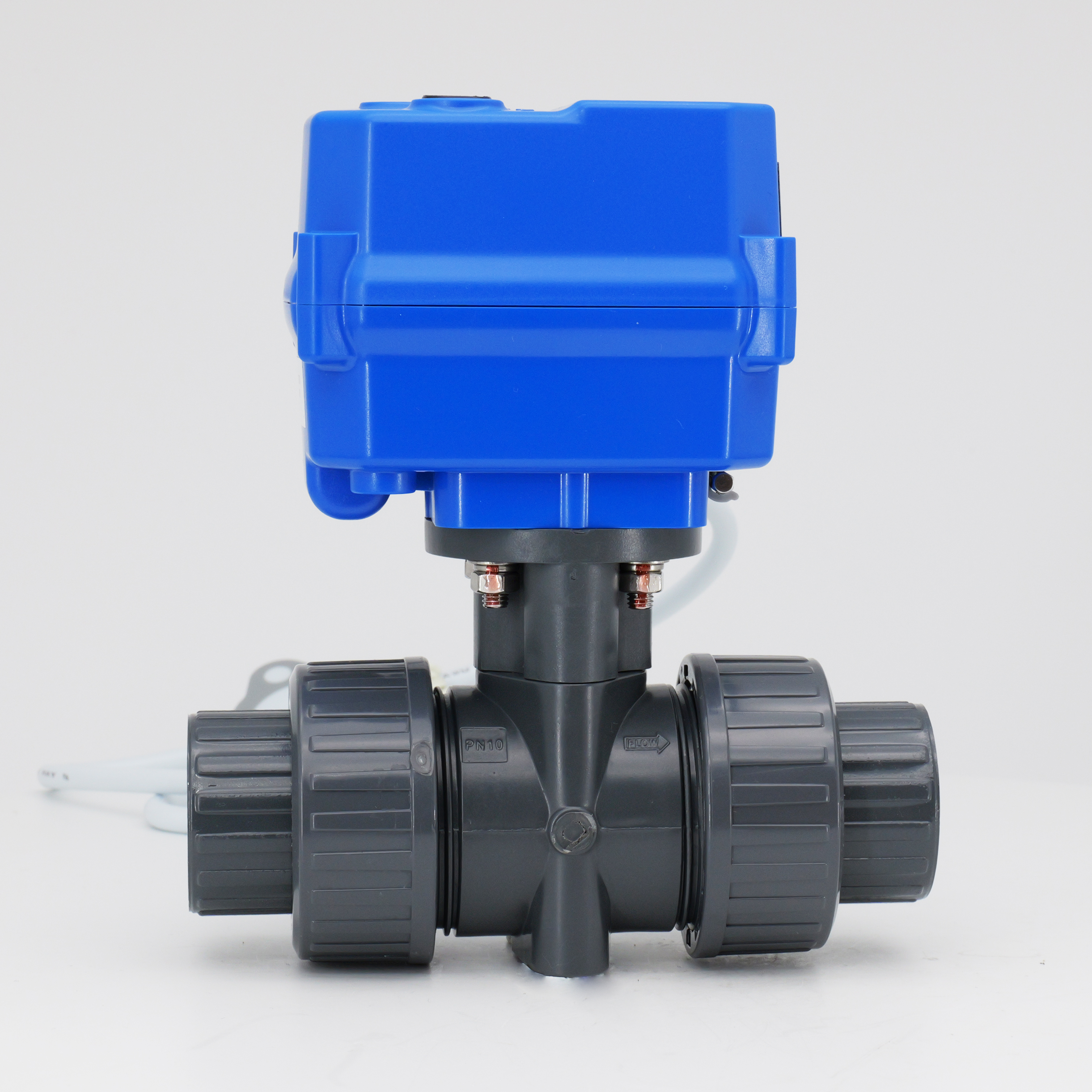

KLD 100 двухэтажный моторизованный шаровой клапан (пластик, 1/2 'до 2 ') имеет компактную конструкцию, подходящую для небольшого оборудования. Корпус клапана состоит из материала UPVC/CPVC и имеет пыль и водонепроницаемый рейтинг IP67. Функция Fail Safe (возврат конденсатора), вы можете выбрать обычно закрытый или обычно открытый, так что это лучшая альтернатива соленоидным клапанам. Клапан включает в себя ручную аварийную функцию, индикатор интегрированного положения, и обеспечивает быстрое 2 секундное время работы в качестве опции. Он широко используется в водопроводе, спасении воды и фармацевтическом оборудовании.
Технические характеристики включают
Тип клапана: двусторонний электрический шаровой клапан
Размеры: DN15, DN20, DN25, DN32, DN40, DN50
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Температура средней среды: от 0 ° C до 45 ° C для UPVC и от 0 ° C до 90 ° C для CPVC
Температура окружающей среды: от -15 ° C до 45 ° C
KLD 100 двухэтажный моторизованный шаровой клапан (пластик, 1/2 'до 2 ') является идеальным выбором клапана для малого и среднего оборудования.
Быстрая работающая версия или длительный срок службы необязательны.
CE утвержден
Приложения
Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
Фармацевтическое оборудование
Отличный стерилизатор озона и 2 генератор CLO
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
6 нм | DC24V | 24 Вт | B2S/B3S/BD3S | 2S | IP67 или F -тип | 1,0 МПа | UPVC: 0-45 ℃ CPVC: 0-90 ℃ |
10 нм/ 6нм@kt | AC/DC95-265V | 12W/ 18W@KT | B3S/BD3S/KT32S | 5 с | |||
AC/DC24V | B2S/B3S /BD3S/KT32S | ||||||
DC12V | |||||||
10 нм | AC24V | 12 Вт | B3S | 10 -е годы | |||
AC110V | |||||||
AC220V |
Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | UPVC/CPVC | 1 |
| 2 | Мяч | UPVC/CPVC | 1 |
| 3 | Место для мяча | PTFE | 1 |
| 4 | Кабельный разъем | Нейлон/никелированная латунь | 1 |
| 5 | Жилье | ПК сплав ※ | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Гексагональный ключ | Инструментальная сталь | 1 |
※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.

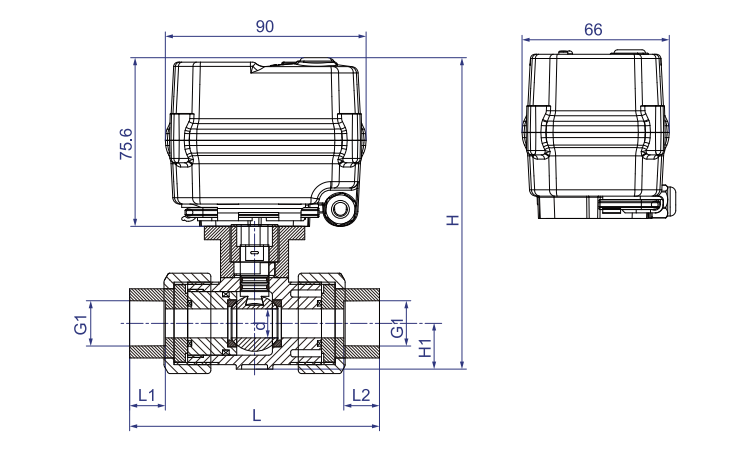

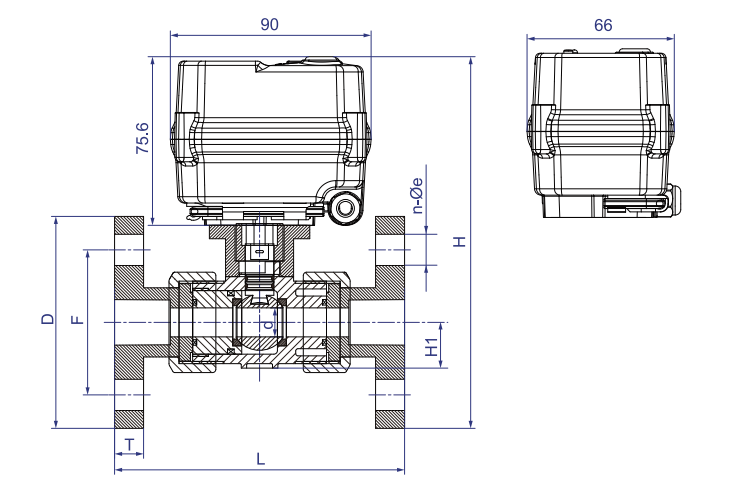

| Размеры 【dn15-dn50, нить/сокет】 | Размеры 【DN15-DN50, фланцевой |
 |  |
Размеры (мм)
DN | d | L1 = L2 | G1 | L | D | F | n-φe | T | H | W (кг) | ||||||||||||
нить/ гнездо | нить | гнездо | нить/ гнездо | фланец | фланец | фланец | фланец | фланец | нить/ гнездо | фланец | ||||||||||||
ГБ | Анси | ГБ | Анси | ГБ | Анси | ГБ/ Анси | ГБ | Анси | ГБ | Анси | ГБ | Анси | ГБ | Анси | ГБ/ Анси | ГБ/ Анси | ГБ | Анси | нить/ гнездо | фланец | ||
DN15 | 13 | 16 | 22.22 | G1/2 ″ | NPT1/2 ″ | 20.3 | 21.54 | 112 | 130 | 143 | 95 | 89 | 65 | 60 | 4-14 | 4-16 | 13 | 141.6 | 166.6 | 163.6 | 0.89 | 1.18 |
DN20 | 18 | 19 | 25.40 | G3/4 ″ | NPT3/4 ″ | 25.3 | 26.87 | 132 | 150 | 172 | 105 | 98 | 75 | 70 | 4-14 | 4-16 | 14 | 156.6 | 181.6 | 178.1 | 1.00 | 1.36 |
DN25 | 23 | 22 | 28.58 | G1 ″ | Npt1 ″ | 32.3 | 33.65 | 144 | 160 | 187 | 115 | 108 | 85 | 79 | 4-14 | 4-16 | 14 | 174.6 | 199.1 | 195.6 | 1.16 | 1.63 |
DN32 | 30 | 26 | 31.75 | G1-1/4 ″ | NPT1-1/4 ″ | 40.3 | 42.42 | 165 | 180 | 190 | 140 | 117 | 100 | 89 | 4-18 | 4-16 | 16 | 190.1 | 219.1 | 207.6 | - | - |
DN40 | 38 | 31 | 34.93 | G1-1/2 ″ | NPT1-1/2 ″ | 50.3 | 48.56 | 171 | 200 | 212 | 150 | 127 | 110 | 98 | 4-18 | 4-16 | 16 | 209.1 | 235.1 | 223.6 | - | - |
DN50 | 48 | 38 | 38.10 | G2 ″ | Npt2 ″ | 63.3 | 60.63 | 200 | 230 | 234 | 165 | 152 | 125 | 121 | 4-18 | 4-19 | 16 | 236.1 | 258.6 | 252.1 | - | - |
Примечания: DIN, ANSI, GB, NPT ECT является необязательным.
Функциональные данные
Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 F-тип [Damp-roobly, добавление осушивающего обогревателя] в соответствии с Q/12NK 4404-2023 |
Ручное переопределение | Соответствующий шестигранный гаечный ключ (только используя без силы) |
| Индикатор положения |  |
Условия труда
Окружающая температура. | -15 ℃＜ T ＜ 45 ℃ |
Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | UPVC: 0—45 ℃/CPVC: 0—90 ℃ |
※ При условии технических изменений
