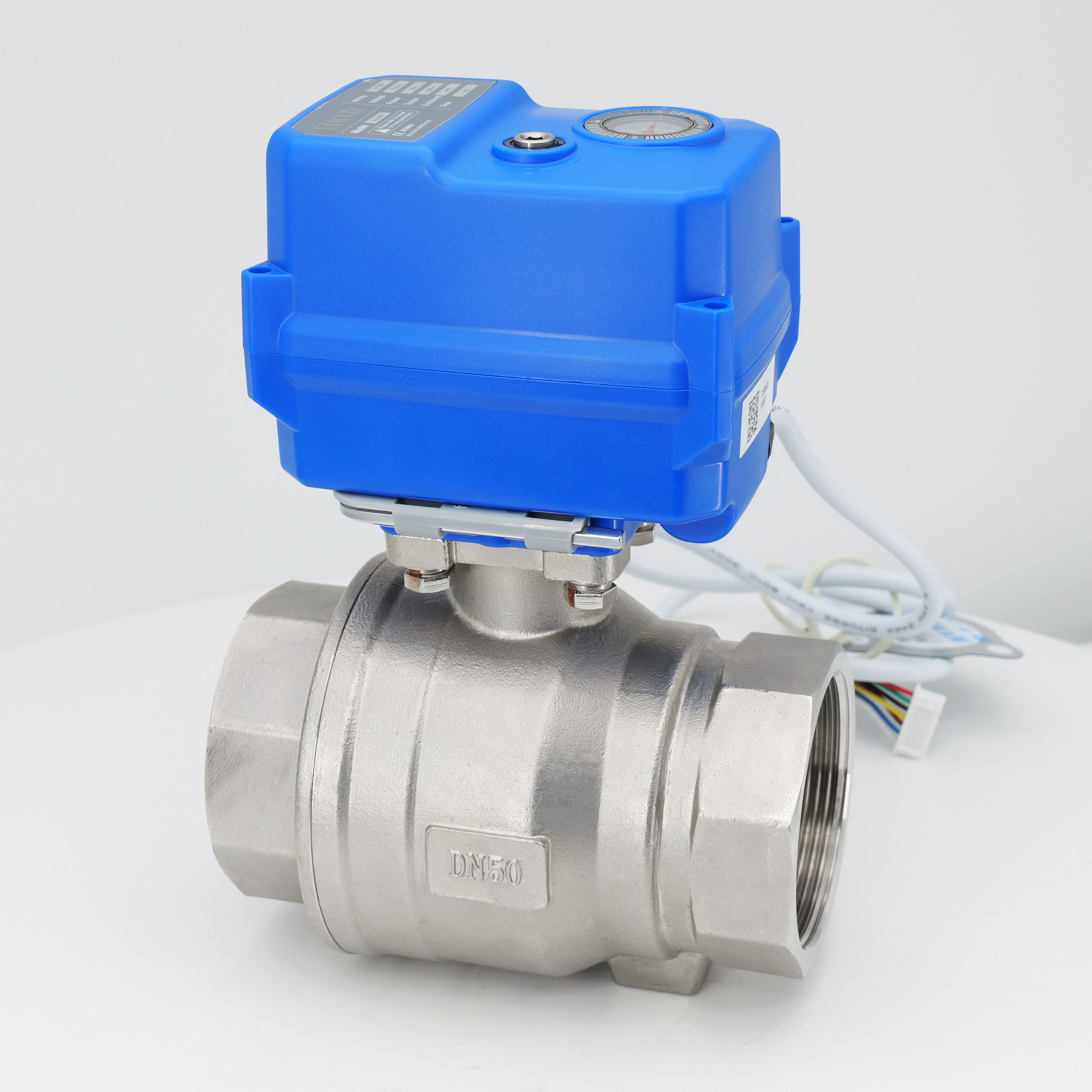

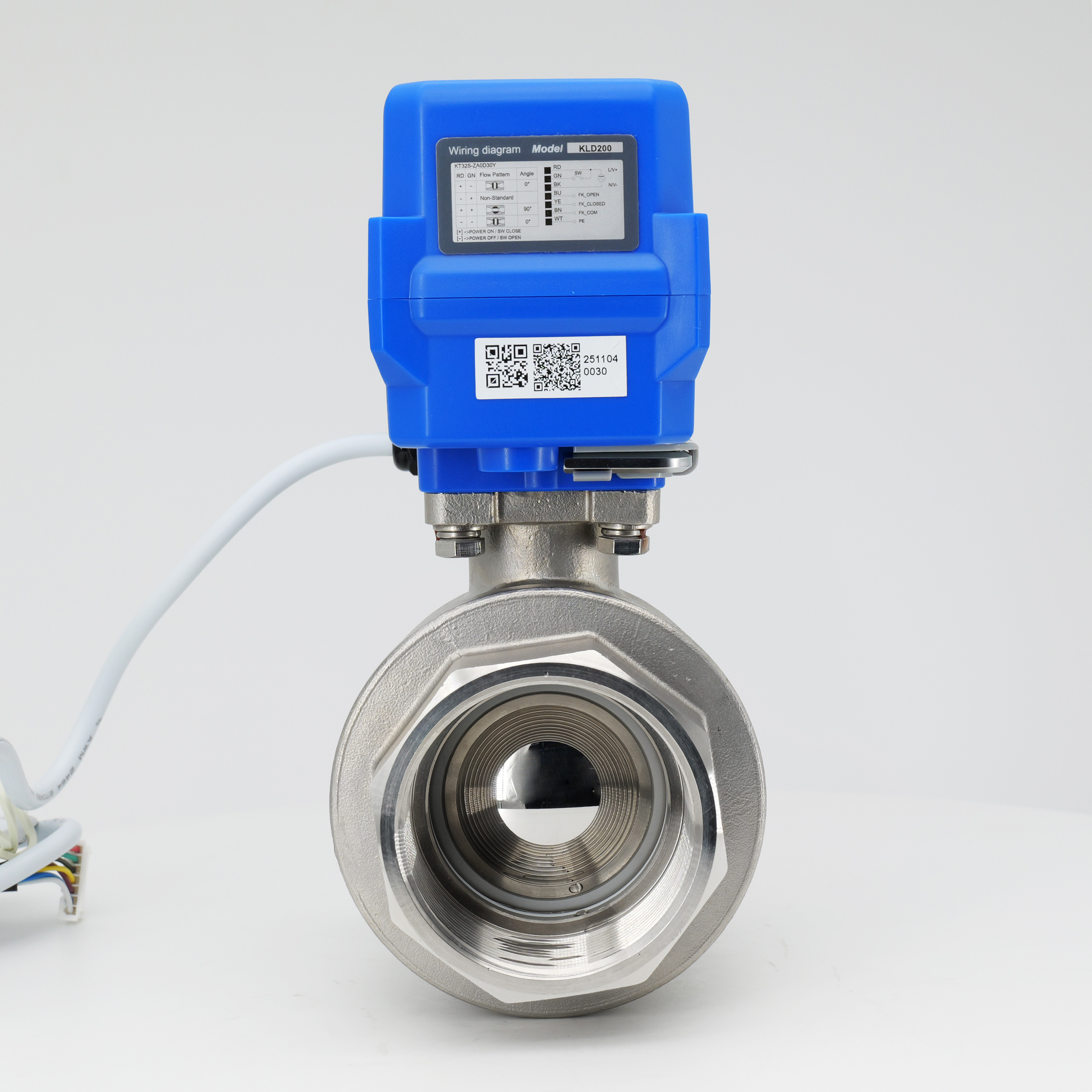

KLD 200 2-й полной полнопровозглашенный шаровой клапан (1 'до 2 ')

Функции:

Компактный размер, костюмы для небольшого оборудования
Ручное переопределение безопасно и удобно
Длительный срок службы-20 000 циклов ※ 1
Бесщеточный мотор, стабильный и надежный
Отсутствие безопасной функции доступна
Доступна высокоскоростная 6s/1s

※ 1 Данные представляют собой участок лабораторной среды. Дифференциальные приложения могут отличаться.


штат:



Запрос цены Добавить в корзину

Описание продукта

Описание

KLD 200 двухсторонний полнопортный моторизованный шаровой клапан (1 'до 2 ') разработан с компактным размером, особенно подходящим для оборудования небольшого размера с ограничениями пространства. Он использует бесщеточный мотор, с высокой надежностью и длительным сроком обслуживания до 20 000 циклов. Клапан имеет ручной переопределение для безопасной и удобной работы и рейтинга защиты IP67. Функция Fail Safe Safe (возврат конденсатора), вы можете выбрать обычно близко или обычно открытый, чтобы это была лучшая альтернатива соленоидным клапанам, с большей скоростью потока и избеганием воды.

Технические характеристики включают

Тип тела клапана: двусторонний электрический шаровой клапан
Диапазон диаметра: DN25, DN32, DN40, DN50
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C

KLD 200 двухстороннего полнопорта-моторизованного шарикового клапана (1 'до 2 ') имеет компактный размер, быстрый отклик и высокая надежность, что делает его подходящим для применений в автоматизации небольших оборудования, систем экономии воды и других полей.

Быстрая работающая версия или длительный срок службы необязательны.

CE утвержден

Приложения

Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
HVAC

Технические данные

Оцененный крутящий момент	Номинальное напряжение	Власть	Проводка	Время работы	Защитный класс	Максимальное давление	Средний темп.
20 нм	DC24V	85 Вт	B3S/BD3S	1с	IP67 или F -тип	1,0 МПа	0-100 ℃ ※ 2
15 нм	DC12V	15 Вт/25 Вт@Kt	B2S/B3S/ BD3S/KT32S	15 с
20 нм	DC12VH	25 Вт@10s/36w@kt		10 -е годы
20 нм/ 15 нм@6s	AC/DC24V	15w@10s / 25w@6s / 36w@kt		10 с/6 с
20 нм/ 15 нм@6s	AC/DC95-265V	15w@10s / 25w@6s / 36w@kt	B3S/BD3S/ KT32S	10 с/6 с
20 нм	AC24V	15 Вт	B3S/BD3S	15 с
	AC110V
	AC220V

※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.

Основные компоненты диаграмма ~!phoenix_varIMG61!~

Основные компоненты

Нет.	Компоненты	Материал	QTY
1	Тело	304/316/316L/Латунь	1
2	Мяч	304/316/316L	1
3	Место для мяча	PTFE	1
4	Кабельный разъем	Нейлон, никелированная латунь	1
5	Жилье	ПК сплав ※ / алюминий-хит	1
6	Этикетка	ПК	1
7	Индикативное окно	Прозрачный ПК	1
8	Гексагональный ключ	Инструментальная сталь	1

※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.

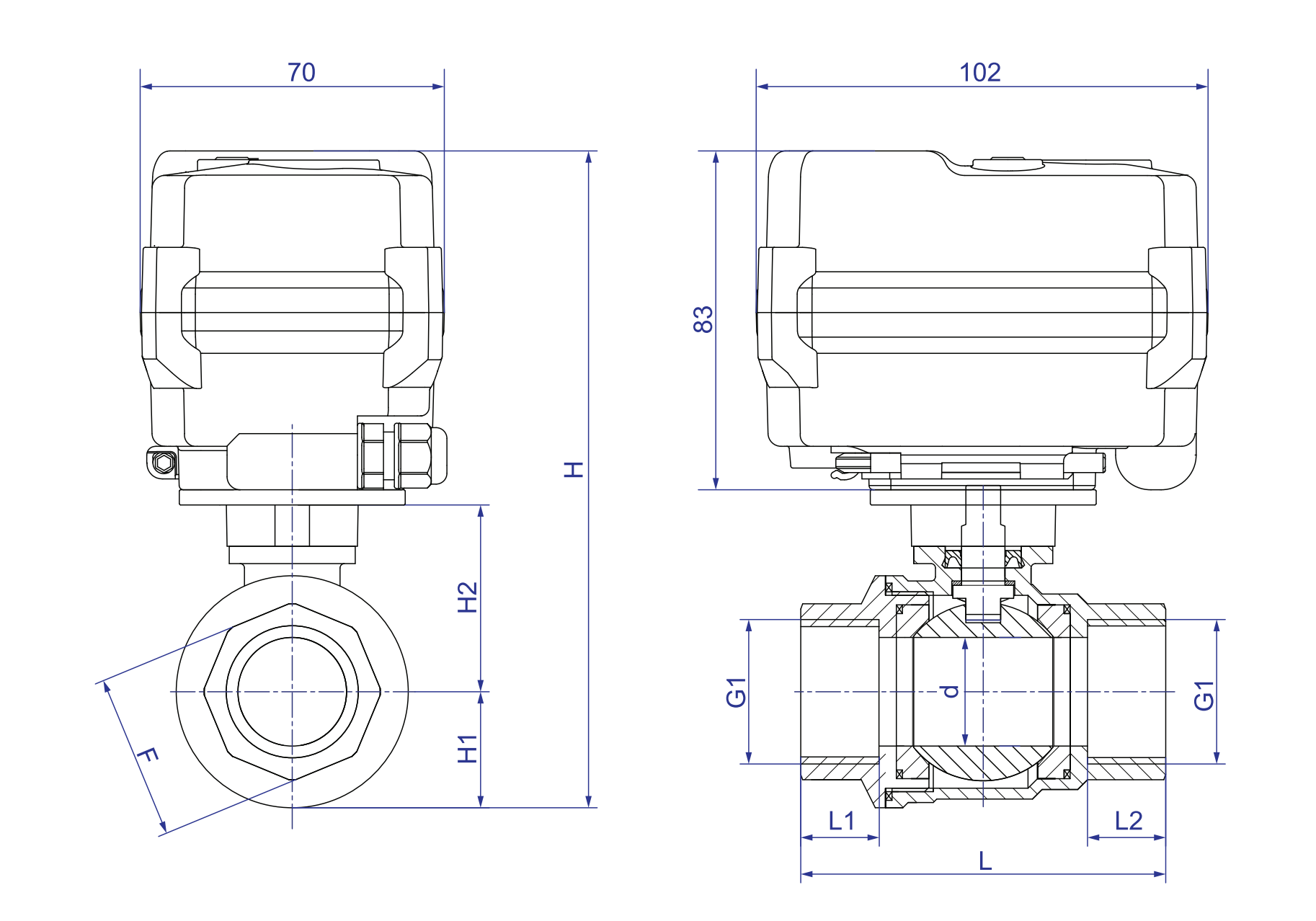

Размеры 【DN25-DN50】

KLD 200 2-й полный полный порт

Размеры (мм)

DN	d	L1 = L2	L	G1	H1	H2	H	F	Материал	W (кг)
DN25	25	18	84	G1 ″	26.70	46.5	156.20	38	304/316L/cu	1.55
DN32	32	20	97	G1-1/4 ″	31.50	50.5	165.00	48	304/316L/cu	1.87
DN40	38	20	110	G1-1/2 ″	38.25	70.5	191.75	56	304/316	2.46
DN50	50	29	130	G2 ″	45.25	78.5	206.75	68	304/316	3.39

Примечания: BSP, NPT, GB Ect. необязательно.

Функциональные данные

Угол вращения	90 ° ± 2 °
Степень защиты	IP67 согласно EN60529/GB4208-2008 (Alldirections) F тип [сырость, добавление осушительного обогревателя]
Ручное переопределение	Соответствующий шестигранный гаечный ключ (только используя без силы)
Индикатор положения

Условия труда

Окружающая температура.	-15 ℃＜ t ＜ 45 ℃ (можно настроить для другой температуры)
Окружающая влажность	5-95%RH, не конденсирование
Средний темп.	0—100 ℃
