Электрические клапаны меняют способы управления потоками жидкостей в промышленности. Вы когда-нибудь задумывались, как они работают? В частности, как работает электрический дроссельный клапан?
В этой статье мы рассмотрим роль электрических клапанов в жидкостных системах, сосредоточив внимание на электрическом дроссельном клапане. Вы узнаете, как работают эти клапаны, их компоненты и их ключевые преимущества в различных отраслях.
Электрические клапаны состоят из нескольких ключевых компонентов, которые работают вместе, регулируя поток жидкости. Понимание этих компонентов необходимо для понимания того, как работает клапан и как устранять неполадки или оптимизировать производительность.
Электрический привод — это сердце электрического клапана. Он преобразует электрическую энергию в механическое движение, контролируя положение клапана. Основная функция привода — открывать или закрывать клапан на основе электрических сигналов.
В приводе обычно используется двигатель переменного тока (переменный ток) или постоянного тока (постоянный ток), который вращает или перемещает механический компонент, который управляет открытием и закрытием клапана. В некоторых случаях привод также может регулировать положение клапана для модуляции потока, обеспечивая больший контроль, чем простые двухпозиционные клапаны.
● Приводы переменного тока: обычно используются в промышленности, обеспечивая стабильную производительность при высокой выходной мощности.
● Приводы постоянного тока: используются для более точного управления и обычно потребляют меньше энергии.
● Модулирующие приводы. Эти приводы позволяют точно контролировать положение клапана, регулируя скорость потока и давление.
● Приводы включения/выключения: Эти приводы просто открывают или закрывают клапан без какого-либо управления промежуточным положением.
● Взрывозащищенные приводы: предназначены для опасных сред, где электрооборудование необходимо защитить от взрывов.
Корпус клапана — это конструктивный элемент, в котором размещены внутренние части клапана и который соединяет его с трубопроводом. Обычно он изготавливается из таких материалов, как нержавеющая сталь, латунь или чугун, в зависимости от потребностей применения. Корпус клапана обеспечивает необходимый путь потока жидкости или газа, позволяя ему проходить, когда клапан открыт, и блокируя его, когда клапан закрыт.
Электрические клапаны используют электронные управляющие сигналы для определения положения клапана. Эти сигналы могут исходить от датчиков, контроллеров или автоматизированных систем. Система управления может быть простой (например, базовый переключатель включения/выключения) или сложной (например, система на базе ПЛК, которая модулирует положение клапана в реальном времени в зависимости от условий процесса).
Компонент | Функция |
Электрический привод | Управляет положением клапана путем преобразования электрической энергии в механическое движение. |
Корпус клапана | Вмещает внутренние компоненты и соединяет клапан с трубопроводом. |
Механизм управления | Получает электронные сигналы для управления клапаном в соответствии с требованиями системы. |
Механизм обратной связи | Обеспечивает обратную связь по положению для точного управления и автоматизации. |
Электрические клапаны приводятся в действие электрической энергией, которая приводит в действие привод, перемещающий клапан. Работа электрического клапана включает преобразование электрической энергии в механическую, что позволяет точно контролировать положение клапана.
Электрические клапаны работают с использованием электрических сигналов для активации привода, который, в свою очередь, перемещает клапан. Это движение могло либо открыть, либо закрыть клапан, либо установить его в определенное положение. Двигатель привода приводится в действие током, который приводит в движение шестерню, поворачивая клапан в желаемое положение.
Например, в электрическом дроссельном клапане привод вращает диск клапана, чтобы контролировать поток жидкости. Когда привод получает электрический сигнал, он поворачивает диск клапана из закрытого положения (0°) в открытое положение (90°) или в любое промежуточное положение в случае модулирующего привода.
Привод в электрическом клапане использует двигатель для привода шестерен, открывающих или закрывающих клапан. Этот процесс очень эффективен и может контролироваться с высокой точностью. В зависимости от конструкции привода клапан может быстро реагировать на изменения управляющего сигнала, что делает его идеальным для автоматизированных систем.
Электропривод отвечает за точность и надежность работы клапана. Он регулирует положение клапана для регулирования потока жидкостей или газов, гарантируя, что система поддерживает желаемые условия (например, давление, температуру или скорость потока).
Одним из ключевых преимуществ электрических клапанов является способность обеспечивать точный контроль. Используя электронные управляющие сигналы, эти клапаны могут точно модулировать свое положение, обеспечивая точную регулировку потока жидкости. Это особенно важно в процессах, где даже небольшие изменения потока могут повлиять на качество или эффективность производства.
Электроклапаны могут работать в двух основных режимах:
● Модулирующее управление: этот тип клапана позволяет плавно регулировать положение клапана, обеспечивая точный контроль над скоростью потока и давлением.
● Управление включением/выключением: клапан этого типа просто открывает или закрывает клапан без промежуточных положений. Он обычно используется в приложениях, где требуется полный поток или его отсутствие.
Тип управления | Функция | Приложения | Преимущества |
Модулирующее управление | Позволяет непрерывно регулировать расход путем изменения положения клапана. | Управление процессом, регулирование температуры | Высокая точность и эффективное управление потоком |
Управление включением/выключением | Полностью открывает или закрывает клапан | Простое регулирование расхода, запорные клапаны | Простое управление |

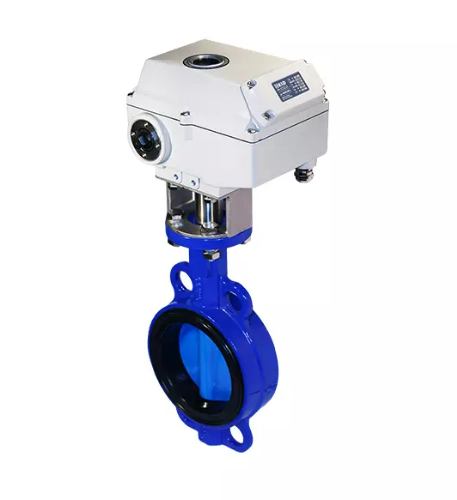

Электрический дроссельный клапан — это тип электрического клапана, в котором для управления потоком жидкости или газа используется вращающийся диск. Корпус клапана содержит диск, который вращается, открывая или закрывая путь потока. Электрический привод отвечает за вращение диска, обеспечивая точный контроль над потоком.
В отличие от других электрических клапанов, таких как шаровые краны или задвижки, электрические дроссельные клапаны предназначены для применений, где требуется высокая пропускная способность. Обычно они используются для регулирования больших объемов жидкости или газа с минимальной потерей давления. Компактная конструкция дроссельной заслонки делает ее идеальной для применений с ограниченным пространством.
Электрические дроссельные заслонки широко используются в промышленности благодаря их способности обрабатывать большие объемы жидкости, энергоэффективности и простоте автоматизации. Они обеспечивают быстрое время открытия и закрытия, сокращают расходы на техническое обслуживание и позволяют контролировать поток и давление в системе.
Электрические дроссельные заслонки работают за счет вращения диска внутри корпуса клапана. Привод перемещает диск либо в полностью открытое, либо в полностью закрытое положение, либо в частично открытое положение для регулирования потока. Конструкция клапана позволяет точно контролировать поток жидкости, что делает его пригодным для широкого спектра промышленных применений.
● Электрический дисковый клапан межфланцевого типа. Компактный и экономичный клапан этого типа идеально подходит для систем с ограниченным пространством.
● Электрический дисковый затвор фланцевого типа: обеспечивает прочное соединение трубопроводов большого диаметра и обычно используется в системах высокого давления.
Привод, соединенный с диском клапана, вращает диск круговыми движениями, открывая или закрывая путь потока. Это вращение контролируется электрическими сигналами, получаемыми приводом, обеспечивая точное и надежное регулирование потока.

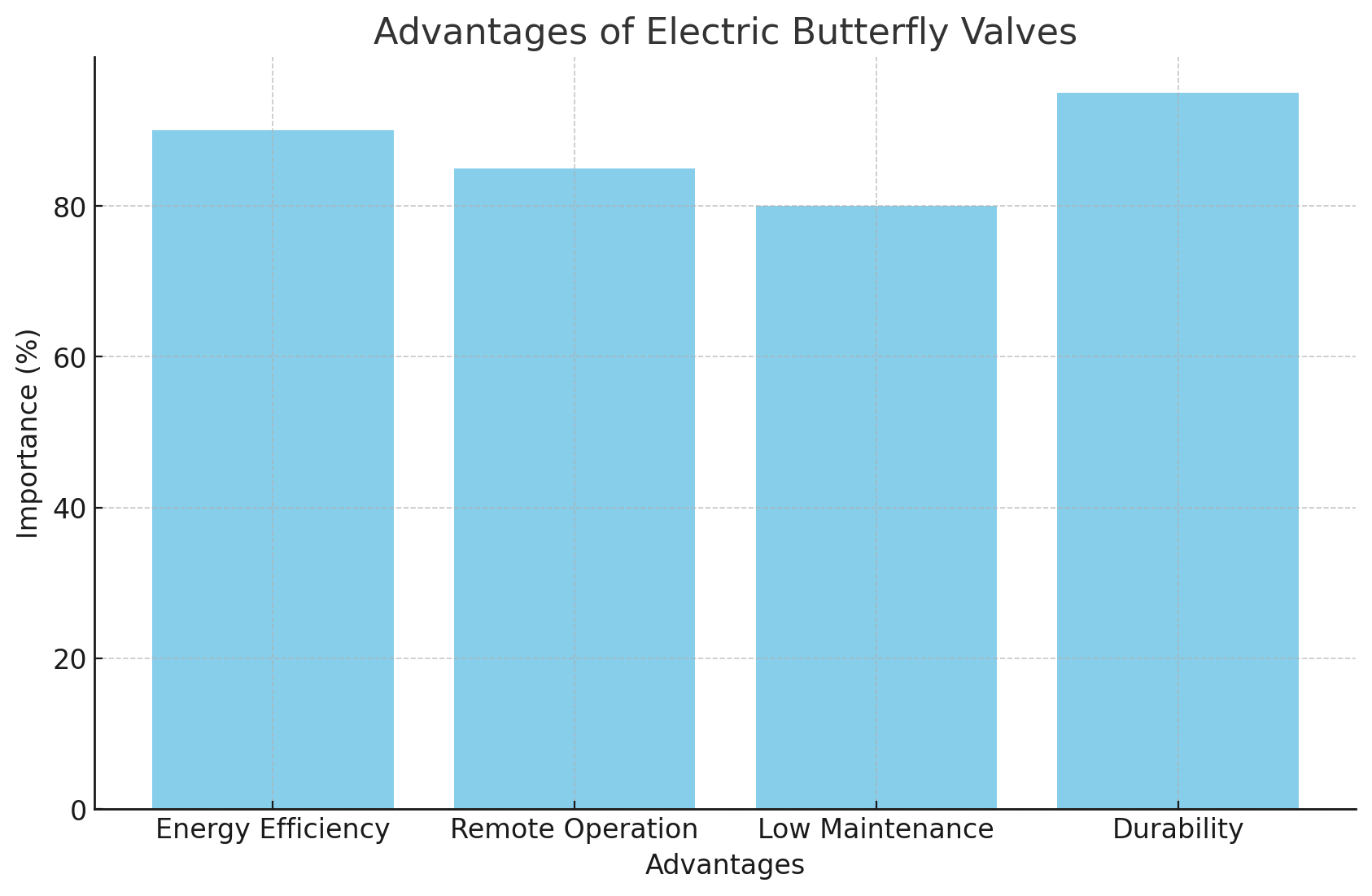

Электрические клапаны обладают высокой энергоэффективностью, поскольку для управления положением клапана используются электрические сигналы, что устраняет необходимость в дополнительных источниках энергии, таких как сжатый воздух или гидравлические жидкости. Это делает их более экологически чистым и экономически эффективным решением, особенно по сравнению с традиционными пневматическими или гидравлическими клапанами, которые потребляют больше энергии. Их эффективная конструкция помогает снизить общее энергопотребление и эксплуатационные расходы.
Одним из существенных преимуществ электрических клапанов является их способность легко интегрироваться в автоматизированные системы, обеспечивая возможность удаленного управления. Эта возможность снижает необходимость ручного вмешательства и повышает безопасность системы за счет сведения к минимуму человеческих ошибок. Кроме того, удаленный мониторинг и управление позволяют операторам в режиме реального времени корректировать настройки клапанов, оптимизируя производительность и обеспечивая согласованную работу всех систем без необходимости физического присутствия.
Электрические клапаны требуют минимального обслуживания по сравнению с ручными или пневматическими клапанами. Их простая конструкция с меньшим количеством движущихся частей снижает износ и сводит к минимуму риск отказа. Это приводит к сокращению простоев и снижению затрат на техническое обслуживание. Они идеально подходят для применений, где надежность имеет решающее значение, а их неприхотливость в обслуживании повышает общую эффективность операций.
Электрические клапаны рассчитаны на длительный срок службы, в них используются прочные материалы и компоненты, которые обеспечивают надежную работу даже в суровых промышленных условиях. Их прочная конструкция помогает сократить частоту замен и гарантирует, что они продолжат эффективно функционировать в течение длительного времени. Такая долговечность делает их отличными долгосрочными инвестициями, обеспечивая предприятиям более высокую окупаемость инвестиций за счет снижения необходимости частого ремонта или замены.
Электрические клапаны играют решающую роль на водоочистных станциях, регулируя поток воды через системы фильтрации. Они помогают поддерживать стабильные скорости потока и давления, гарантируя бесперебойность процесса очистки. Эти клапаны необходимы для контроля распределения воды на различных стадиях очистки, предотвращения переливов и обеспечения эффективности процессов очистки.
В нефтегазовой отрасли электроклапаны незаменимы для регулирования расхода жидкостей и газов по трубопроводам. Они особенно полезны в системах высокого давления и удаленных местах, где автоматизация и надежность имеют жизненно важное значение. Электрические клапаны обеспечивают безопасное и эффективное регулирование расхода, уменьшая необходимость ручного вмешательства и обеспечивая удаленное управление системами даже в опасных средах.
Электрические клапаны широко используются в системах отопления, вентиляции и кондиционирования воздуха для управления потоком нагревающих и охлаждающих жидкостей. Они играют ключевую роль в регулировании температуры и воздушного потока в зданиях. Поддерживая постоянный поток и давление, эти клапаны обеспечивают оптимальный комфорт и энергоэффективность в жилых, коммерческих и промышленных системах отопления и охлаждения.
В пищевой и фармацевтической промышленности электрические клапаны используются для точного контроля потока ингредиентов, химикатов и других веществ. Их способность поддерживать постоянный поток и давление имеет важное значение для обеспечения качества и безопасности продукции. Эти клапаны помогают соответствовать строгим отраслевым стандартам гигиены и точности, предотвращая загрязнение и обеспечивая эффективность и надежность производственных процессов.
Промышленность | Приложение | Преимущества использования электрического дроссельного клапана |
Очистка воды | Регулирование расхода в системах водоснабжения | Эффективная работа, снижает трудозатраты |
Системы HVAC | Регулирование температуры и расхода при отоплении и охлаждении | Точная модуляция, экономия энергии |
Нефть и газ | Контроль потока в трубопроводе | Надежное дистанционное управление, долговечность в суровых условиях |
Фармацевтическая и пищевая промышленность | Контроль потока жидкости на производстве | Обеспечивает безопасность, высокую точность, минимизирует загрязнение. |
Электрические клапаны, особенно электрические дроссельные заслонки, играют решающую роль в современных системах управления жидкостью. Их точность, энергоэффективность и возможности дистанционного управления делают их идеальными для промышленного применения. Понимая, как работают электрические клапаны, отрасли могут оптимизировать производительность и минимизировать затраты на техническое обслуживание. Благодаря этим преимуществам электрические клапаны KLD являются ключом к улучшению автоматизации и контроля жидкости в различных секторах.
Ответ: Электрический клапан — это устройство, которое использует электрический привод для управления потоком жидкостей или газов в системе. Им можно управлять удаленно, обеспечивая точность и эффективность.
A: Электрический дроссельный клапан использует электрический привод для управления вращением диска клапана. Это регулирует поток жидкости в трубопроводе с высокой точностью.
Ответ: Электрические клапаны обеспечивают энергоэффективность, низкие эксплуатационные расходы, дистанционное управление и длительный срок службы, что делает их идеальными для автоматизированных систем управления жидкостью.
A: Электрические дроссельные клапаны предназначены для управления большими объемами потока с помощью вращающегося диска, в то время как в других электрических клапанах могут использоваться другие механизмы, такие как шаровые краны или задвижки.
Ответ: Да, электрические дроссельные заслонки известны своей энергоэффективностью благодаря низкому крутящему моменту, что снижает общее потребление энергии в системах управления жидкостью.
