Поворотные затворы играют ключевую роль в системах управления жидкостью. Их простая, но эффективная конструкция делает их идеальными для различных отраслей промышленности. Они помогают регулировать или изолировать поток жидкостей, от воды до химикатов, занимая при этом минимальное пространство и затраты.
В этой статье мы рассмотрим назначение поворотных дисковых затворов, уделяя особое внимание тому, как они работают, их преимуществам и отраслям, которые на них полагаются. Вы также узнаете, как электрические дроссельные заслонки повышают автоматизацию и эффективность.
Поворотные затворы просты по конструкции, но эффективны в регулировании потока жидкости. В основе дроссельной заслонки лежит вращающийся диск, расположенный в центре корпуса клапана. При срабатывании клапана диск поворачивается на 90 градусов, полностью открывая или полностью закрывая клапан. Это вращательное движение контролирует поток жидкости, причем диск перпендикулярен или параллелен пути потока трубы.
Дроссельный клапан работает путем вращения диска внутри корпуса клапана, частично или полностью, для регулирования расхода. Угол диска напрямую влияет на объем жидкости, которая может пройти через него. В закрытом положении диск полностью блокирует поток, а в открытом положении обеспечивает максимальный поток. Простота клапана обеспечивает быструю и эффективную работу.
Центрический дроссельный клапан имеет диск и шток, расположенные по центру корпуса клапана. Эта простая конструкция идеально подходит для применений с низким давлением, где точность и плотная отсечка не являются основными задачами. Он обычно используется в менее требовательных системах, где приоритетными являются пространство и экономическая эффективность.
В эксцентриковом дроссельном затворе шток немного смещен от центра, что обеспечивает лучшее уплотнение во время работы. Такая смещенная конструкция помогает клапану выдерживать более высокие давления и сводит к минимуму износ уплотнительных поверхностей. Эксцентриковые дисковые затворы идеально подходят для применений с умеренным и высоким давлением, обеспечивая надежную работу в средах, где целостность уплотнения имеет решающее значение.
Дроссельный затвор с двойным эксцентриком имеет в своей конструкции два смещения: одно на штоке, другое на диске. Такая конфигурация помогает снизить износ, обеспечивая более прочное и надежное уплотнение. Он особенно хорошо подходит для систем высокого давления и сред, где необходима герметичная герметизация, например, в водоподготовке или промышленных процессах.
Дроссельный затвор с тройным эксцентриком является наиболее совершенным типом и имеет три смещения, обеспечивающие минимальный контакт диска с седлом. Такая конструкция обеспечивает максимально герметичное уплотнение даже при экстремальных температурах и давлениях. Он широко используется в критически важных приложениях, таких как химическая обработка и паровые системы, где точность и производительность имеют первостепенное значение. Конструкция с тройным эксцентриком уменьшает утечки и продлевает срок службы клапана в сложных условиях.
Тип клапана | Особенности конструкции | Идеальный вариант использования |
Центрический дроссельный клапан | Центральное расположение диска и штока | Применение при низком давлении, экономичные решения |
Эксцентриковый клапан-бабочка | Шток смещен от центра для лучшего уплотнения. | Системы среднего и высокого давления |
Двойной эксцентриковый клапан-бабочка | Два смещения для уменьшения износа | Применения под высоким давлением, необходима плотная герметизация |
Тройной эксцентриковый клапан-бабочка | Три смещения для минимального контакта диска с седлом | Критические применения (химическая промышленность, пар, высокое давление) |
Поворотные затворы в основном используются для изоляции или остановки потока жидкостей. Благодаря быстрому срабатыванию на четверть оборота они могут быстро перекрыть или открыть поток, что делает их идеальными для применений, где необходим немедленный контроль потока, например, для аварийного отключения.
Помимо перекрытия потока, дроссельные заслонки могут его регулировать. Регулируя угол диска, дроссельные заслонки контролируют количество жидкости, проходящей через них. Это делает их идеальными для ситуаций, когда требуется точный контроль расхода, особенно в трубах большого диаметра в таких системах, как водоснабжение или химическая обработка.

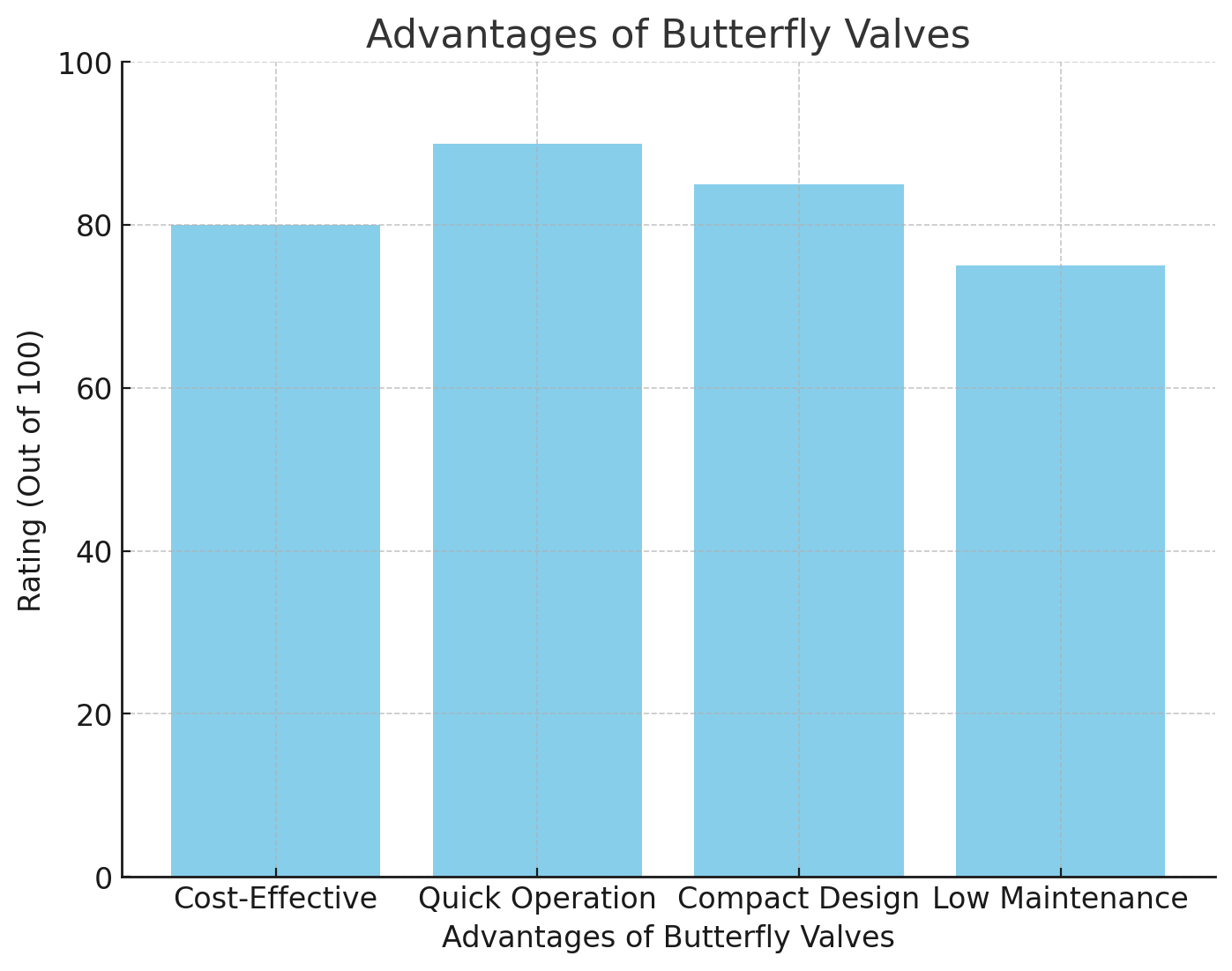

Поворотные затворы известны своей компактной конструкцией, которая требует меньше места по сравнению с клапанами других типов, такими как шаровые или задвижки. Это делает их предпочтительным выбором в ограниченном пространстве или системах, где вес и размер являются решающими факторами. Их небольшой профиль также приводит к экономии средств, поскольку для их производства требуется меньше материала.
Поворотные затворы известны своей доступностью благодаря простой конструкции и меньшему количеству компонентов. Это делает их экономичным вариантом по сравнению с клапанами других типов, особенно в больших системах. Их низкие производственные и материальные затраты, а также сокращенное время установки помогают минимизировать общие затраты на системы контроля жидкости, что делает их популярным выбором для бюджетных проектов.
Четвертьоборотная конструкция дроссельных заслонок обеспечивает быстрое срабатывание, позволяя клапану открываться или закрываться простым поворотом на 90 градусов. Такая быстрая реакция делает дисковые затворы идеальными для систем, требующих быстрого закрытия или частой регулировки. Их быстрая работа помогает сократить время простоев и эксплуатационных задержек, повышая общую эффективность системы и обеспечивая бесперебойную и непрерывную работу.
Одной из выдающихся особенностей дроссельных заслонок является их компактная и легкая конструкция. Эти клапаны занимают меньше места по сравнению с клапанами других типов, такими как шаровые или задвижки. Это преимущество экономии места особенно полезно в установках, где пространство ограничено, например, в тесных технических помещениях или крупных трубопроводных системах. Небольшая занимаемая площадь облегчает их установку, уменьшая сложность системы.
Поворотные затворы относительно не требуют технического обслуживания благодаря простой конструкции и меньшему количеству движущихся частей. В отличие от более сложных типов клапанов, дисковые затворы меньше изнашиваются, что приводит к меньшему количеству ремонтов и снижению затрат на техническое обслуживание. Такая конструкция также приводит к меньшему количеству поломок, продлевает срок службы клапана и повышает долгосрочную надежность системы. Регулярное техническое обслуживание, такое как проверка уплотнений и смазка компонентов, обычно — это все, что необходимо для их эффективной работы.
Поворотные затворы обычно используются на водоочистных станциях, где они регулируют и изолируют поток воды через системы фильтрации и распределения. Они обеспечивают постоянный поток воды и имеют решающее значение для поддержания производительности системы.
В системах отопления, вентиляции и кондиционирования воздуха (HVAC) дроссельные заслонки используются для регулирования потока воздуха в больших воздуховодах. Их компактный размер и быстрая работа делают их идеальными для эффективного управления воздушным потоком и обеспечения постоянного регулирования температуры.
Поворотные затворы играют ключевую роль в нефтегазовой промышленности, регулируя поток жидкостей в трубопроводах. Они используются как на входе, так и на выходе, где необходимы надежное отключение и контроль потока.
В химической промышленности дисковые затворы используются для регулирования потока химикатов и других агрессивных сред. Разнообразие доступных материалов, включая нержавеющую сталь и ПТФЭ, позволяет эффективно справляться с коррозионными и абразивными веществами.
Электрический дроссельный клапан — это, по сути, дроссельный клапан с электрическим приводом, который обеспечивает автоматическую работу. Вместо ручного управления клапаном можно управлять дистанционно с помощью электрических сигналов, что делает его идеальным для применений, требующих автоматизации и точного регулирования расхода.
Электрические дроссельные заслонки обычно используются в системах, где необходимо дистанционное управление и точный контроль. Их часто можно встретить в таких отраслях, как фармацевтика, пищевая и химическая промышленность, где решающее значение имеет стабильная и надежная работа.
Электрические дроссельные заслонки особенно полезны в тех случаях, когда необходима автоматизация, например, в системах отопления, вентиляции и кондиционирования или на водоочистных сооружениях. Их способность интегрироваться в автоматизированные системы управления обеспечивает точную и эффективную работу без необходимости ручного вмешательства.
При выборе дроссельной заслонки крайне важно оценить конкретные потребности конкретного применения. Ключевые факторы включают требования к давлению системы, тип жидкости и ограничения по пространству. Для систем высокого давления предпочтительны эксцентриковые или двухэксцентриковые дроссельные заслонки из-за их повышенной герметизации и долговечности. Напротив, центрические дисковые затворы идеально подходят для применений с низким давлением, предлагая более экономичное и эффективное решение.
Выбор материала играет важную роль в работе и долговечности клапана. Для сред с агрессивными жидкостями рекомендуется использовать дроссельные заслонки из нержавеющей стали или с футеровкой из ПТФЭ из-за их устойчивости к коррозии и износу. Для менее требовательных применений чугун может быть экономичным вариантом. Выбор материала гарантирует, что клапан выдержит любые условия и продлит срок его эксплуатации.
Материал | Лучше всего использовать для | Преимущества |
Нержавеющая сталь | Агрессивные среды, высокотемпературные жидкости | Устойчивость к коррозии, высокая долговечность |
PTFE | Химические вещества, высокоагрессивные среды | Отличная химическая стойкость, нереактивный |
Чугун | Стандартное промышленное применение, низкое давление | Экономичен, подходит для неагрессивных сред. |
Выбор подходящего привода зависит от уровня автоматизации и управления, необходимого для системы. Ручные приводы подходят для базовых применений с низкими потребностями в автоматизации. Пневматические приводы идеально подходят для высокоскоростных операций, а электрические дроссельные заслонки обеспечивают максимальную универсальность. Электрические приводы обеспечивают точное управление, дистанционное управление и интеграцию в автоматизированные системы, что делает их идеальными для применений, требующих высокой эффективности и автоматизации.
Фактор | Рассмотрение | Рекомендуемый тип клапана |
Давление | Системы высокого или низкого давления | Эксцентрик, двойной эксцентрик или центрик для низкого давления. |
Тип жидкости | Коррозионные, химические или абразивные жидкости | Нержавеющая сталь, ПТФЭ, Чугун |
Пространственные ограничения | Ограничения места для установки | Центрический дроссельный клапан для компактных конструкций |
Потребности в автоматизации | Необходимость дистанционного управления и точного контроля | Электрический дроссельный клапан для автоматизации и дистанционного управления |
Поворотные затворы необходимы для регулирования жидкости из-за их компактной конструкции, экономичности и быстрой работы. Они широко используются в водоподготовке, системах отопления, вентиляции и кондиционирования, нефтегазовой и химической обработке. Электрические дисковые затворы с функциями автоматизации предлагают расширенные функциональные возможности дистанционного управления и точного регулирования расхода. Понимая их типы, преимущества и области применения, отрасли могут оптимизировать жидкостные системы для повышения эффективности и экономии затрат.
При выборе дроссельной заслонки учитывайте конкретные потребности вашего применения. KLD предлагает высококачественные клапаны, обеспечивающие оптимальную работу системы.
A: Дроссельный клапан используется для регулирования или изоляции потока жидкости в трубах. Он особенно полезен для труб большого диаметра и экономически эффективен благодаря простой конструкции.
Ответ: Электрический дроссельный клапан использует электрический привод для управления движением клапана, обеспечивая точную регулировку расхода и дистанционное управление для автоматизации.
Ответ: Электрические дроссельные заслонки обеспечивают лучший контроль, автоматизацию и дистанционное управление, что делает их идеальными для систем, требующих точности и эффективности.
Ответ: Электрические дроссельные заслонки обеспечивают точное управление потоком, энергоэффективность и дистанционное управление, что делает их подходящими для таких отраслей, как фармацевтическая и пищевая промышленность.
О: Да, дроссельные заслонки могут использоваться как для двухпозиционного управления, так и для регулирования расхода, в зависимости от типа привода, включая электрические дроссельные заслонки.
