Поворотные затворы популярны для регулирования потока жидкости в различных системах благодаря своей простоте, экономичности и эффективности работы. Эти клапаны имеют диск, который вращается, пропуская или блокируя поток. Хотя дисковые затворы широко используются, они подходят не для каждого применения. Понимание их ограничений имеет решающее значение для обеспечения выбора правильного клапана для конкретных нужд.
В этой статье мы рассмотрим сценарии, в которых дроссельные заслонки не подходят, сосредоточив внимание на их ограничениях при высоких давлениях, высоких температурах и конкретных средах. Мы также обсудим преимущества электрических дроссельных заслонок и их роль в современных системах, где автоматизация имеет ключевое значение.
Поворотные затворы, как правило, не подходят для систем высокого давления. Их конструкция, особенно тонкий диск и мягкие уплотнения, не выдерживает экстремальных давлений в течение длительного времени. Системы высокого давления, подобные тем, которые используются в нефте- и газопроводах, часто требуют клапанов более прочной конструкции для обеспечения надежного уплотнения и предотвращения утечек.
Под воздействием высокого давления уплотнительная поверхность дроссельной заслонки может деформироваться, что приводит к потенциальной утечке или выходу клапана из строя. Для таких применений часто предпочтительнее использовать шаровые краны или задвижки из-за их более прочной конструкции и способности выдерживать более высокие номинальные давления без ущерба для производительности.
Еще одна область, где дисковые затворы не идеальны, — это работа в условиях высоких температур. Поворотные затворы, особенно с резиновыми или эластомерными уплотнениями, могут разрушаться при повышенных температурах. Материалы, используемые в дроссельных заслонках, могут расширяться, сжиматься или терять гибкость под воздействием тепла, что снижает способность клапана эффективно герметизировать.
В таких приложениях, как паровые системы или системы, в которых используются высокотемпературные жидкости, требуются клапаны, специально разработанные для высоких температур. Эти клапаны обычно имеют уплотнение «металл по металлу» или изготовлены из высокоэффективных материалов, способных выдерживать воздействие экстремально высоких температур. В таких случаях лучшим вариантом будет шаровой кран или проходной клапан с соответствующей устойчивостью к высоким температурам.
Поворотные затворы могут плохо работать с высоковязкими жидкостями или средами, содержащими твердые частицы. Диск клапана может не полностью перекрывать густые или липкие жидкости, что приводит к неэффективности системы. Кроме того, твердые частицы могут задерживаться вокруг диска клапана, вызывая повреждение или неправильное уплотнение. Это может привести к проблемам с производительностью, утечкам или трудностям при открытии и закрытии клапана.
В приложениях, связанных со шламами, пульпой или другими средами с твердым содержанием, предпочтительными являются задвижки или специально разработанные шламовые клапаны. Эти клапаны более эффективно справляются с абразивностью и толщиной таких сред, обеспечивая более плавную работу и снижая износ компонентов клапана.
Хотя дисковые затворы обеспечивают функцию быстрого включения/выключения и могут обеспечить базовое дросселирование, они не предназначены для точного регулирования расхода. Когда дело доходит до применений, требующих точного и воспроизводимого регулирования расхода, например, в химической или фармацевтической промышленности, следует рассмотреть другие типы клапанов.
Работа дроссельной заслонки часто нелинейна, а это означает, что скорость потока не всегда точно коррелирует с открытием диска клапана. Это затрудняет достижение точного контроля. Для процессов, требующих точного расхода, больше подходят шаровые краны или шаровые краны с V-образным отверстием, поскольку они специально разработаны для точного регулирования расхода и могут быть более эффективно отрегулированы.

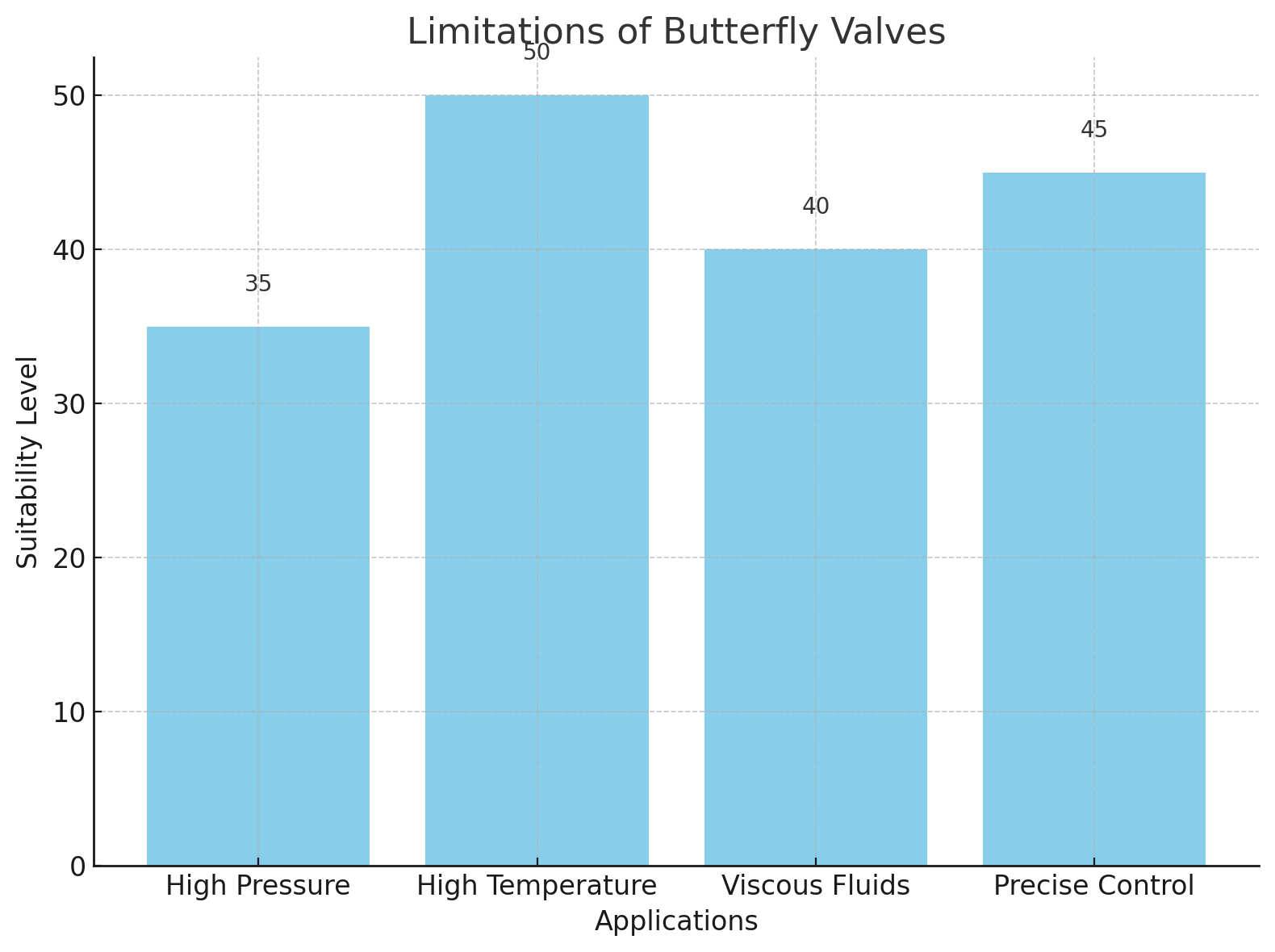

Тип приложения | Причина непригодности |
Системы высокого давления | Поворотные затворы не могут эффективно выдерживать высокое давление. |
Высокотемпературная среда | Уплотнительные материалы могут разрушаться под действием высоких температур. |
Вязкие жидкости и твердые тела | Поворотные затворы не могут работать с липкими или абразивными средами. |
Точный контроль потока | Поворотные затворы обеспечивают ограниченную точность регулирования потока. |
Шламовые и абразивные материалы | Твердые частицы могут повредить уплотнительные поверхности клапана. |
Хотя современные поворотные затворы обладают улучшенными герметизирующими свойствами, они по-прежнему не идеальны для ситуаций, требующих отсутствия утечек. Конструкция диска клапана, постоянно находящегося на пути потока, может привести к небольшим утечкам, особенно когда клапан находится под высоким давлением или в критических приложениях, таких как опасные химические трубопроводы или газовые системы.
Для применений, требующих абсолютной герметичности, например, при работе с токсичными или легковоспламеняющимися веществами, часто предпочтительным выбором являются задвижки или шаровые краны. Эти клапаны обеспечивают лучшую герметичность, гарантируя отсутствие утечек, что имеет решающее значение для безопасности в чувствительных средах.
Поворотные затворы подвержены кавитации и эрозии, особенно при использовании в системах дросселирования. Диск остается на пути потока, что может привести к турбулентности и кавитации при частичном открытии клапана. Со временем это приводит к износу уплотняющих поверхностей и увеличивает риск выхода из строя.
В системах, где кавитация является проблемой, например, в системах с высоким расходом или высокой скоростью, лучше подходят клапаны, предназначенные для работы в таких условиях, например, шаровые клапаны или специально разработанные редукционные клапаны.
Поворотные затворы не подходят для систем, требующих очистки трубопроводными скребками. Конструкция диска и уплотнения поворотных затворов предотвращает использование чистящих устройств, которые перемещаются по трубопроводу для удаления мусора или накипи. Это может стать существенным ограничением в некоторых отраслях, особенно в нефтегазовой отрасли, где очистка трубопроводов необходима для поддержания целостности трубопровода.
В системах, где требуется очистка скребками, следует рассмотреть альтернативные конструкции клапанов, которые позволяют проходить устройствам очистки, например, шаровые или задвижки.
В фармацевтической и пищевой промышленности необходимы клапаны, обеспечивающие точный контроль расхода и отвечающие строгим гигиеническим стандартам. Поворотные затворы из-за своей конструкции могут не обеспечивать уровень управления, необходимый для таких чувствительных применений. Кроме того, их герметизирующие свойства могут не соответствовать строгим требованиям чистоты, предъявляемым к этим отраслям.
В этих случаях лучше подходят такие клапаны, как проходные или мембранные клапаны, поскольку они обеспечивают точный контроль и простоту обслуживания в целях гигиены.
Поворотные затворы обычно не рекомендуются для газовых систем высокого давления. Конструкция диска и уплотнительные материалы могут не выдержать условия высокого давления, необходимые в газопроводах, что может привести к сбоям или утечкам. Для применения с газом под высоким давлением обычно предпочтительнее использовать такие клапаны, как шаровые краны или задвижки, поскольку они обеспечивают более надежное уплотнение и лучшую производительность в таких сложных условиях.
Поворотные затворы также менее эффективны при перекачке шлама или абразивных сред. Мягкие уплотнительные материалы и конструкция диска склонны к износу под воздействием абразивных частиц. Со временем это приводит к ухудшению работоспособности клапана и необходимости более частого технического обслуживания. Для таких применений вместо них следует использовать клапаны, специально разработанные для суспензий или абразивных материалов, например ножевые задвижки.
Задвижки идеально подходят для сред с высоким давлением и высокой температурой, где решающее значение имеет надежное и герметичное уплотнение. Их конструкция обеспечивает минимальные утечки, что делает их особенно полезными в таких отраслях, как нефть и газ, где целостность системы имеет жизненно важное значение. Задвижки лучше всего подходят для применений, требующих нечастой эксплуатации и полного перекрытия, поскольку они превосходно обеспечивают полную герметизацию. Однако они не являются лучшим выбором для систем, требующих частой работы или регулирования, поскольку их более медленная работа и вероятность эрозии во время регулирования могут со временем привести к износу.
Шаровые краны высоко ценятся за точность регулирования расхода и способность эффективно перекачивать жидкости или газы под высоким давлением. Они превосходно подходят для применений, где необходима плотная герметизация, гарантирующая отсутствие утечек даже под давлением. Сферическая конструкция клапана делает его идеальным для управления различными условиями потока. Шаровые краны обычно используются в отраслях, где требуется точное регулирование расхода, например, на химических заводах или в газовых системах. В отличие от дроссельных заслонок, шаровые краны обеспечивают лучший контроль, особенно в тех случаях, когда требуется точная регулировка.
Проходные клапаны специально разработаны для дросселирования и регулирования потока, что делает их лучшим вариантом, когда точным контролем потока является приоритет. Их способность регулировать поток с небольшими приращениями дает им преимущество перед дроссельными клапанами в приложениях, требующих точных и воспроизводимых настроек расхода. Эти клапаны часто используются в таких отраслях, как химическая обработка, электростанции и в любых приложениях, требующих последовательного и контролируемого регулирования расхода. Хотя седельные клапаны идеально подходят для дросселирования, они, как правило, имеют более высокие перепады давления, чем другие типы клапанов, и могут не подходить для систем с высоким расходом, требующих минимального сопротивления.
Тип клапана | Управление потоком | Пригодность к давлению | Температурная пригодность | Идеальные приложения | Прецизионный контроль |
Клапан-бабочка | Умеренный | От среднего до низкого | От умеренного до низкого | Системы водоснабжения, отопления, вентиляции и кондиционирования, применение навозных шламов | Низкий |
Шаровой клапан | Отличный | Высокий | Высокий | Системы высокого давления и высокой температуры | Высокий |
Клапан ворот | Хороший | Высокий | Высокий | Системы нефти, газа, высокого давления | Умеренный |
Шаровой клапан | Отличный | Средний до высокого | Высокий | Точный контроль расхода на химических заводах | Высокий |
Поворотные затворы являются универсальными и экономически эффективными решениями для многих задач управления жидкостями. Однако у них есть ограничения, особенно в приложениях с высоким давлением, высокой температурой и точным контролем потока. Понимание этих ограничений имеет решающее значение для выбора подходящего клапана для ваших нужд.
Для применений, требующих точного управления, отсутствия утечек или способности работать со сложными средами, альтернативные типы клапанов, такие как шаровые краны или проходные клапаны, часто являются лучшим выбором.

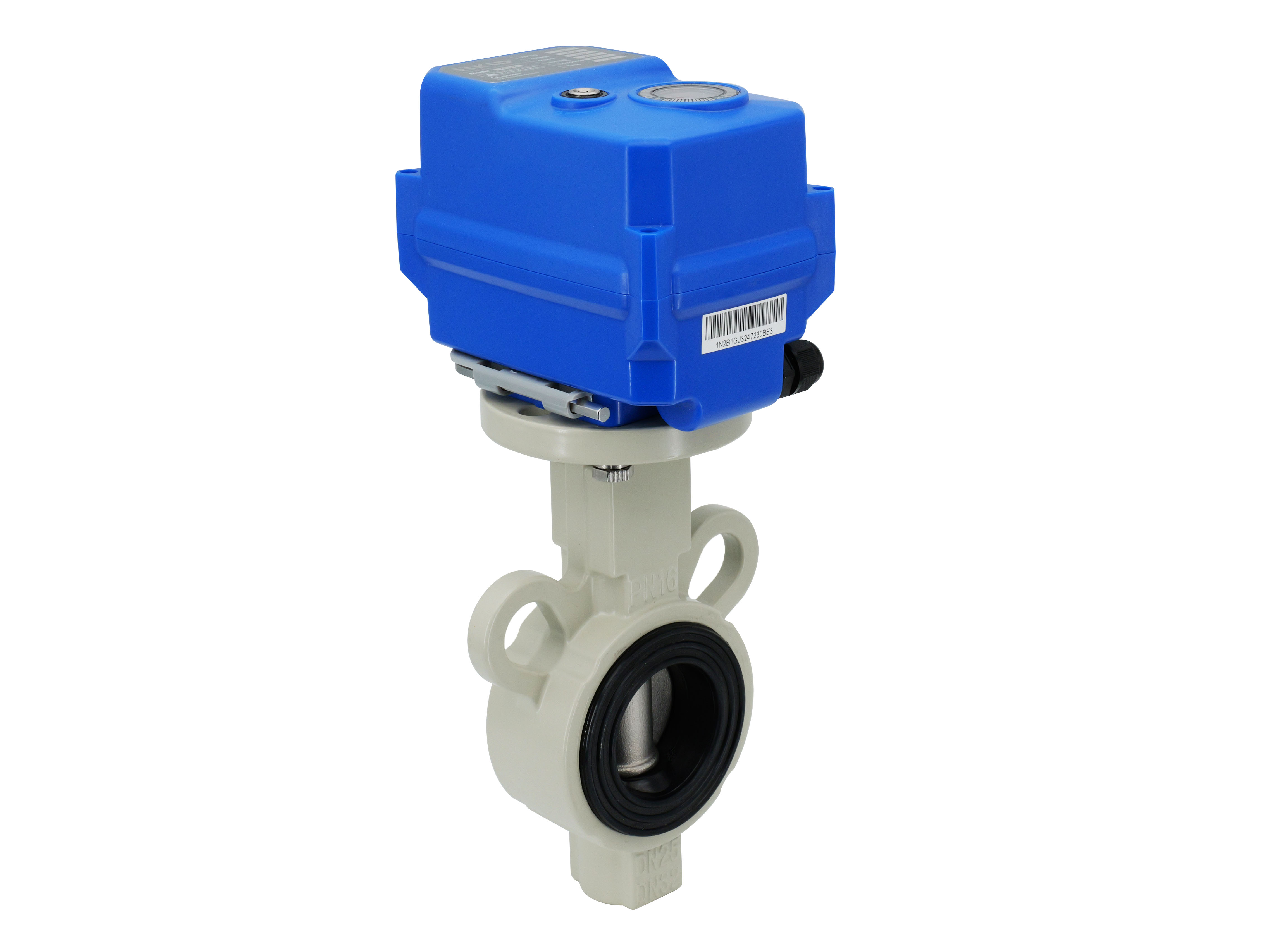

В KLD мы предлагаем широкий выбор высококачественных дроссельных заслонок, в том числе варианты электрических дроссельных заслонок, которые идеально подходят для современных систем, требующих надежного управления и автоматизации. Будь то жилое, промышленное или коммерческое применение, продукты KLD помогают обеспечить эффективность и безопасность.
Ответ: Поворотные затворы не идеальны для систем высокого давления или приложений, требующих точного контроля расхода. В этих случаях лучшим вариантом являются шаровые или запорные клапаны.
О: Высокие температуры могут повредить уплотнительные материалы клапана, что ухудшит его работу. Для условий высоких температур рекомендуется использовать альтернативные клапаны, например, шаровые краны.
Ответ: Поворотные затворы не подходят для жидкостей с высокой вязкостью, поскольку конструкция может привести к снижению эффективности. Для таких сред более эффективны шаровые краны или задвижки.
Ответ: Для точного контроля расхода шаровые клапаны предпочтительнее дисковых затворов. Их конструкция позволяет более точно модулировать поток.
Ответ: Поворотные затворы плохо справляются со шламом из-за возможности скопления твердых частиц на диске клапана, что приводит к износу и утечкам. Для шламовых систем лучше использовать задвижки или шаровые краны.
Ответ: Хотя электрические дисковые затворы обеспечивают автоматизацию и надежный контроль, они не идеальны для применений, требующих очень точного регулирования расхода. Для таких нужд лучше подходят шаровые краны.
