Описание
Двухсторонний электрический шаровой клапан серии KLD 20S предназначен для небольших применений оборудования. Он оснащен компактным размером, запатентованной структурой плавающей уплотнения и длительным сроком обслуживания от 70 000 до 100 000 циклов. С низким рабочим током он подходит для систем с батарейным питанием. Клапан имеет ручной переопределение для безопасной и удобной работы и рейтинга защиты IP67. Если нет необходимости в ручном переопределении, вы можете выбрать серию 20SJ. Функция Fail Safe Safe (возврат конденсатора), вы можете выбрать обычно близко или обычно открытый, чтобы это была лучшая альтернатива соленоидным клапанам, с большей скоростью потока и избеганием воды. Мы предлагаем различные виды герметизированного материала, чтобы удовлетворить различные запросы на рабочую среду, такие как вода, воздух, гликол или другая коррозионная среда, такая как дезинфицирующее средство, и т. Д. Это компактный, надежный и промышленный стандарт, поэтому также является экономическим вариантом для замены некоторых традиционных приводов большого типа для экономии затрат.
Технические характеристики включают
Тип клапана: двусторонний электрический шаровой клапан
Размеры: 1/4 'до 1 ' (DN8, DN10, DN15, DN20, DN25)
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -20 ° C до 45 ° C
Клапан подходит для HVAC, RO, очистки воды, химических процессов, энергосбережения и экологически чистой системы, интеллектуального дома, прибора для анализа, медицинского оборудования и небольших автоматизированных систем управления и т. Д. Он построен из корпуса сплавного привода с сплава ПК, никелевого латуниного клапана/304/316L, 304/316L Ball, Brass/304/316L Setem, Sem, Sem, Sem, Sem, FTM, SEM, EPM, SEM, SEM, PTMI. Размеры соединения и веса предоставляются для разных размеров.
Быстрая работа 2S версия или длительный срок службы не являются обязательными.
CE, ROHS, NSF одобрен
Приложения
● HVAC
● Очистка воды
● Химический процесс
● Небольшое оборудование для автоматического управления
● Замена соленоидного клапана, особенно когда соленоид не может работать надежно
Технические параметры
| Ряд | Максимальный крутящий момент | Время | Рабочее напряжение | Максимальная мощность | Корпус | Максимальное давление | Средняя температура | Температура окружающей среды | Влажность | ||
| KLD 20S | 2n.m | около 5 с | 5 В | 3W | IP67 | 1,0 МПа | 0-100 ° C. | -20 ° C < T <45 ° C. | ≤85% | ||
| 12 В, 24 В. | 4 Вт | ||||||||||
| 110 В, 220В | 5 Вт | ||||||||||
Основные компоненты диаграмма
Основные компоненты
| Части | Материал |
| Приводной жилье | ПК сплав ※ |
| Корпус клапана | Латунь, 304,316 |
| Шар клапана | Латунь, 304,316 |
| Корень | Латунь, 304,316 |
| Место для мяча | PTFE |
| Тюлень | Epdm |
Измерение
 |  |
Размер соединения шарового клапана с полным портом (блок: мм)
| DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (кг) |
| DN8 | G1/4 ' | 8 | 11 | 43 | 11 | 18.25 | 17 | 0.26 |
| DN10 | G3/8 ' | 10 | 11.5 | 50 | 12.5 | 19.75 | 20 | 0.31 |
| DN15 | G1/2 ' | 15 | 13 | 57 | 16.5 | 21.25 | 27 | 0.37 |
| DN20 | G3/4 ' | 20 | 16 | 70 | 21.5 | 25.75 | 32 | 0.52 |
Уменьшенный размер соединения шарового клапана порта (блок: мм)
| DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (кг) |
| DN20 | G3/4 ' | 15 | 15 | 64.5 | 16.5 | 21.25 | 30 | 0.37 |
| DN25 | G1 ' | 20 | 18 | 76 | 21.5 | 24.75 | 38 | 0.52 |
| DN32 | G1-1/4 ' | 20 | 20 | 80 | 24 | 24.75 | 48 | 0.70 |

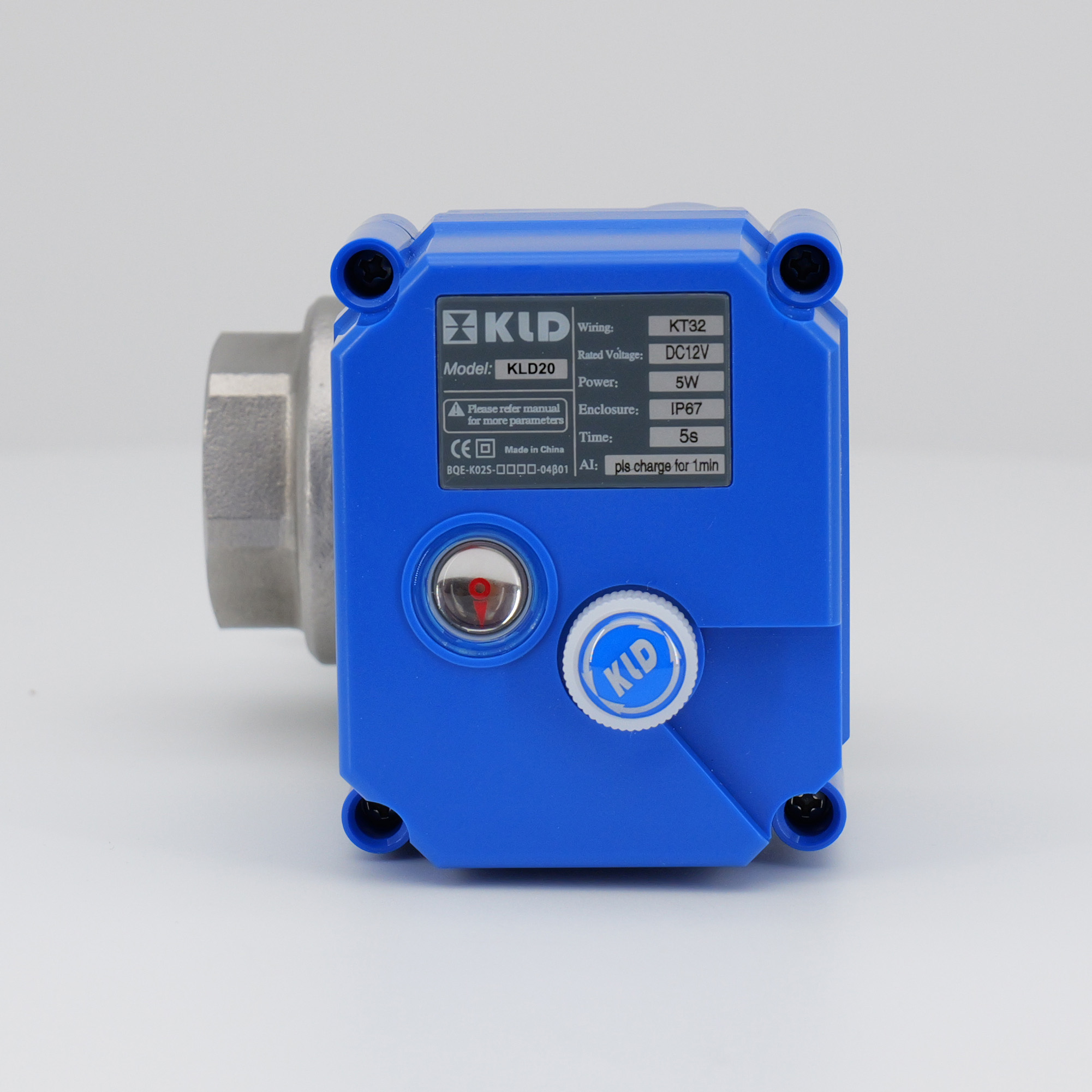

Инструкции по переопределению ручного
Это разрешено использовать только при сокращении питания.
Поднимите ручное колесо и поверните его влево или вправо, пока клапан не будет на месте.
Когда отметка стрелки на индикаторе горизонтальна, клапан включен; Когда вертикаль, клапан отключен.
Нажмите вниз по рук после использования ручного переопределения, чтобы правильно работать при подаче питания.
Проводка
B2, B3, BD3, KT2 доступны
Ручной вал и ручное колесо будут заменены резиновым уплотнением, если функция переопределения ручного переопределения не нужна.
Приводы не являются прямыми. Приводы не рекомендуются продавать отдельно.
※ При условии технических изменений
