Описание

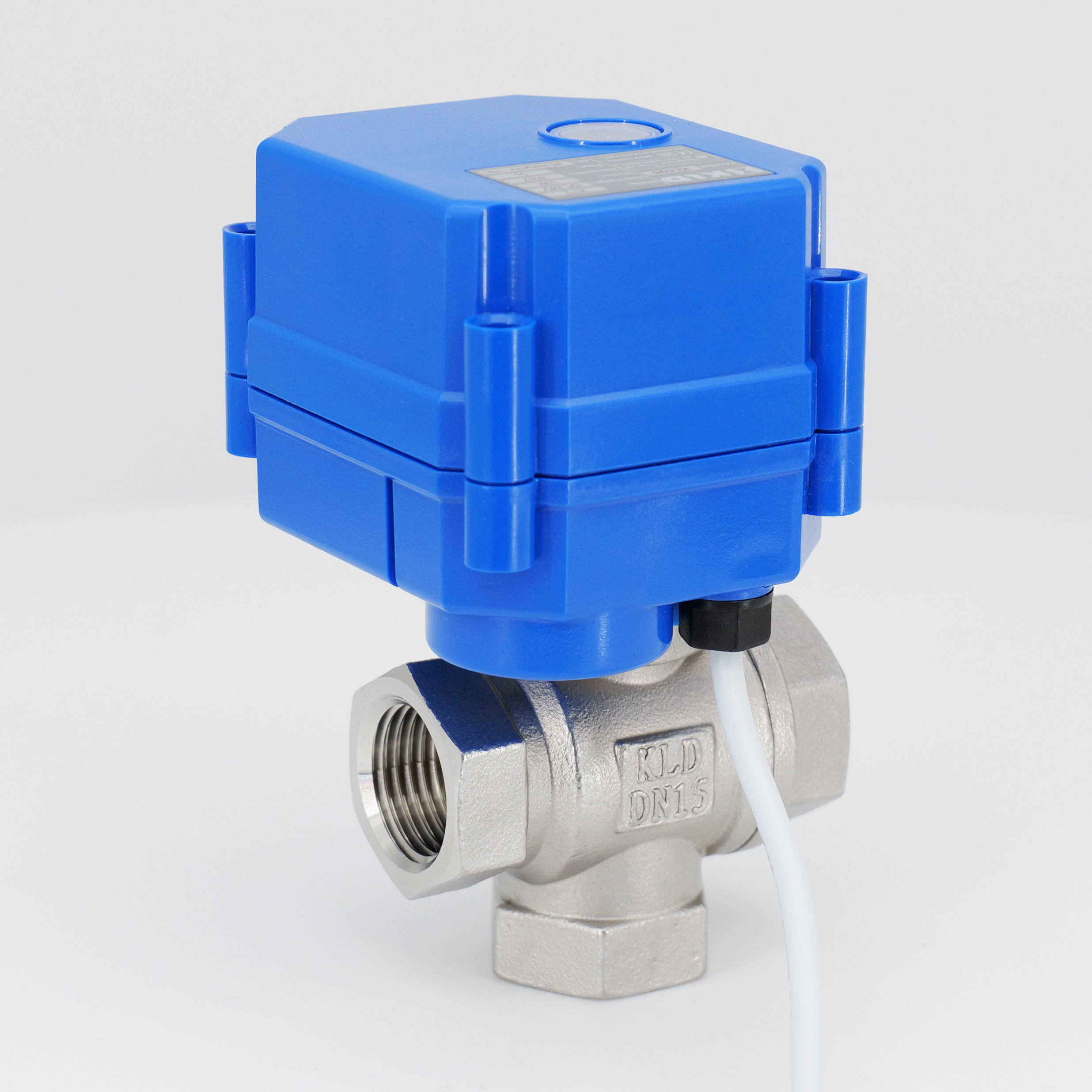

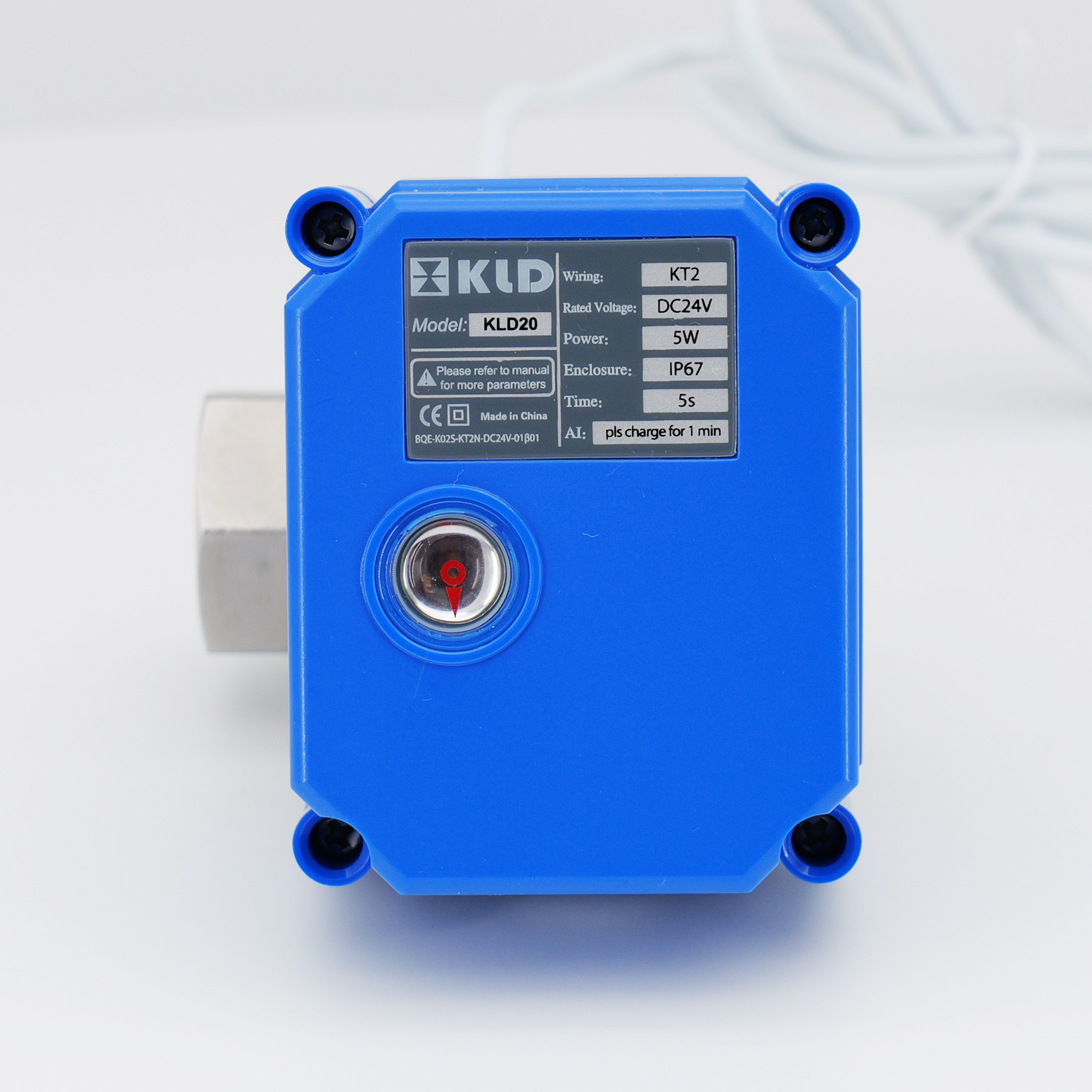

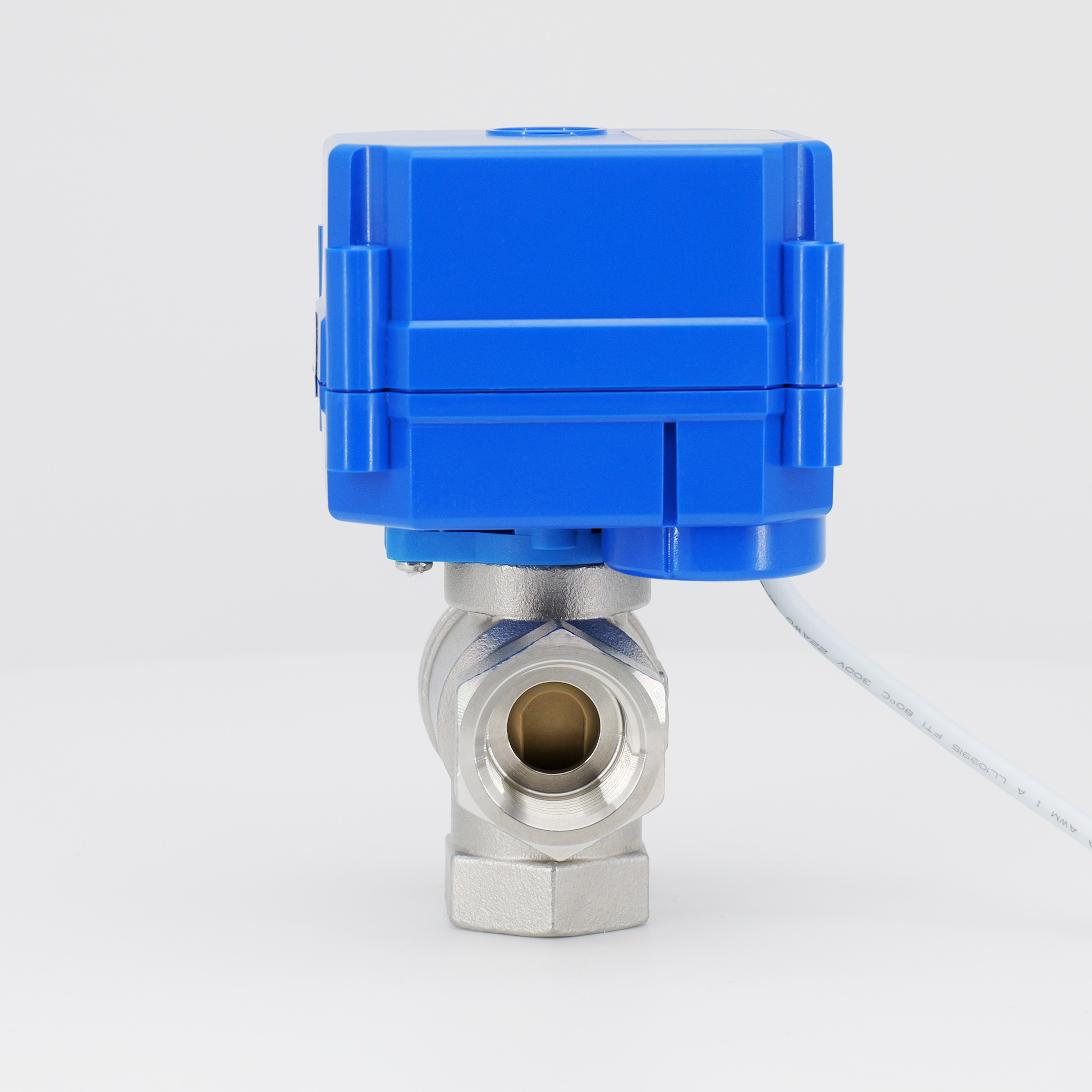

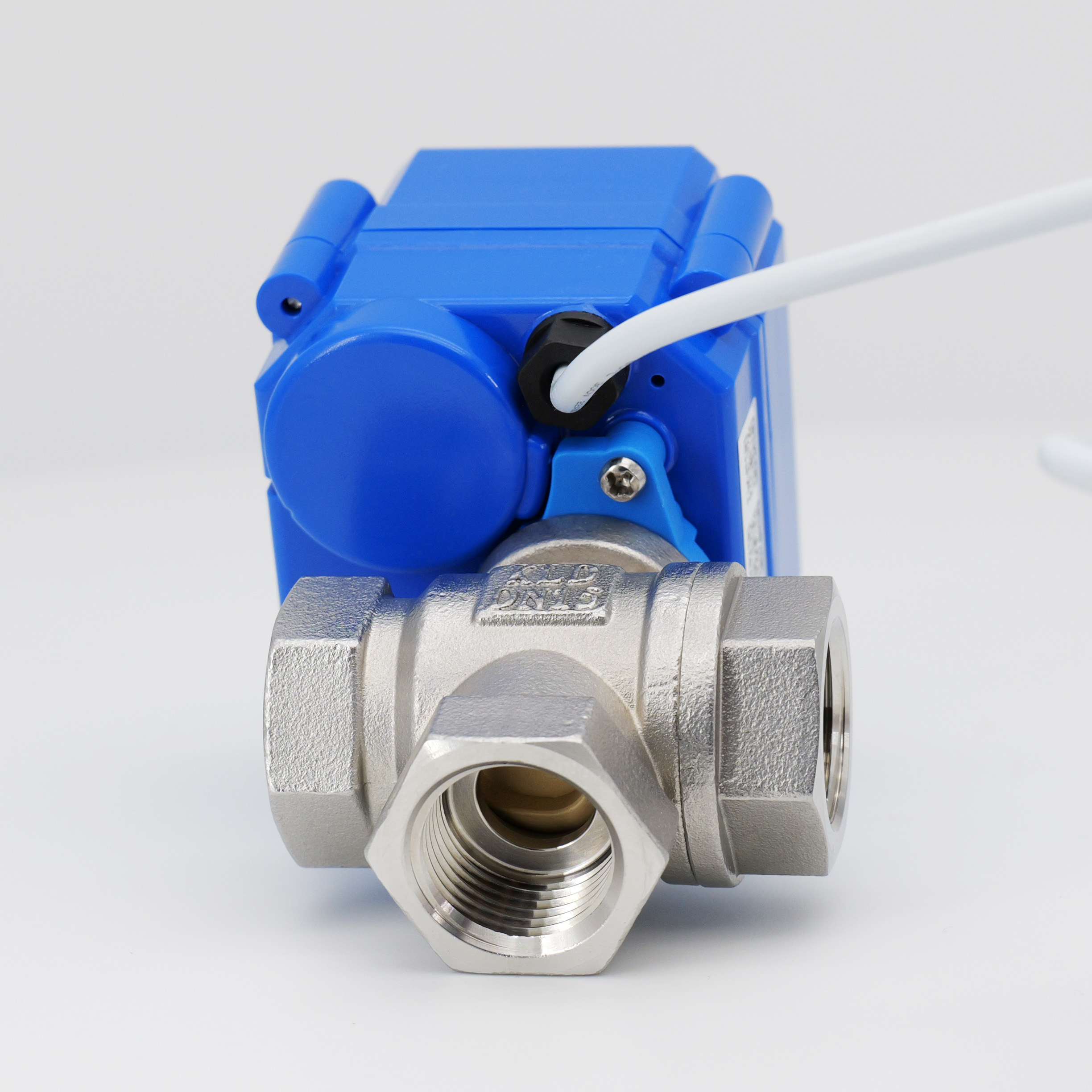

Электрический трехсторонний клапан серии KLD 20S предназначен для применений для небольших оборудования. Он оснащен компактным размером, запатентованной структурой плавающей уплотнения и длительным сроком обслуживания от 70 000 до 100 000 циклов. Клапан имеет рейтинг защиты IP67. Ручная функция переопределения доступна, она очень безопасна, когда есть сбой питания и удобна для пользователей. Если нет необходимости в ручном переопределении, вы можете выбрать серию 20SJ. Вертикальный трехсторонний автомобиль очень подходит для Space Limited, специальный L-шарик не может гарантировать не среднее смешивание во время вращения шарика клапана.
Технические характеристики включают
Тип клапана: трехсторонний электрический шаровой клапан
Размеры: 1/2 'до 1 ' (DN15, DN20, DN25)
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -20 ° C до 45 ° C
Клапан подходит для HVAC, очистки воды, химических процессов, медицинского оборудования и мелких автоматизированных систем управления, предлагая альтернативу ненадежным соленоидным клапанам. Он построен с корпусом привода сплава ПК, никелированным латунным клапаном/304/316L корпусом, 304/316L/износостойким шариком, латун/304/316L, сиденье PTFE и EPDM, FPM, SI Seals. Размеры соединения и веса предоставляются для разных размеров.
Быстрая работа 2S версия или длительный срок службы не являются обязательными.
FAISH SAFE FUNCTION (Operation return) Необязательно.
Стандартным является 2 позиции, если вам нужны 3 или 4 позиции или специальную схему потока, не стесняйтесь обращаться к нам, и мы можем настроить.
CE утвержден
Приложения
HVAC
Очистка воды
Химический процесс
Небольшое оборудование для автоматического управления
Замена соленоидного клапана, особенно когда соленоид не может работать надежно
Технические параметры
| Ряд | Максимум Крутящий момент | Время | Рабочее напряжение | Максимальная мощность | Корпус | Максимальное давление | Средняя температура | Температура окружающей среды | Влажность | ||
| KLD 20S | 2n.m | около 5 с | 5 В | 3W | IP67 | 1,0 МПа | 0-100 ° C. | -20 ° C. | ≤85% не конденсирование | ||
| 12 В, 24 В. | 4 Вт | ||||||||||
| 110 В, 220В | 5 Вт | ||||||||||
Основные компоненты диаграмма
Основные компоненты
| Части | Материал |
Приводной жилье | ПК сплав ※ |
Корпус клапана | Латунь с никелевым покрытием |
Шар клапана | Латун с хромированием |
Корень | Латунь |
Место для мяча | PTFE |
| Тюлень | EPDM 、 FPM 、 SI |
Измерение
Размер соединения (блок: мм)
| DN | d | D1/D2/D3 | H1 | H2 | L | L1/L2/L3 | F | W (кг) |
| DN15 | 13 | G1/2 ' | 28.5 | 21.25 | 57 | 13 | 27 | 0.40 |
| DN20 | 18 | G3/4 ' | 37 | 25.75 | 70 | 16 | 32 | 0.50 |
| DN25 | 18 | G1 ' | 44 | 25.75 | 76 | 18 | 38 | 0.60 |
Направление потока
Проводка
B2, B3, BD3, KT2 доступны
※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.
※ При условии технических изменений
