Описание

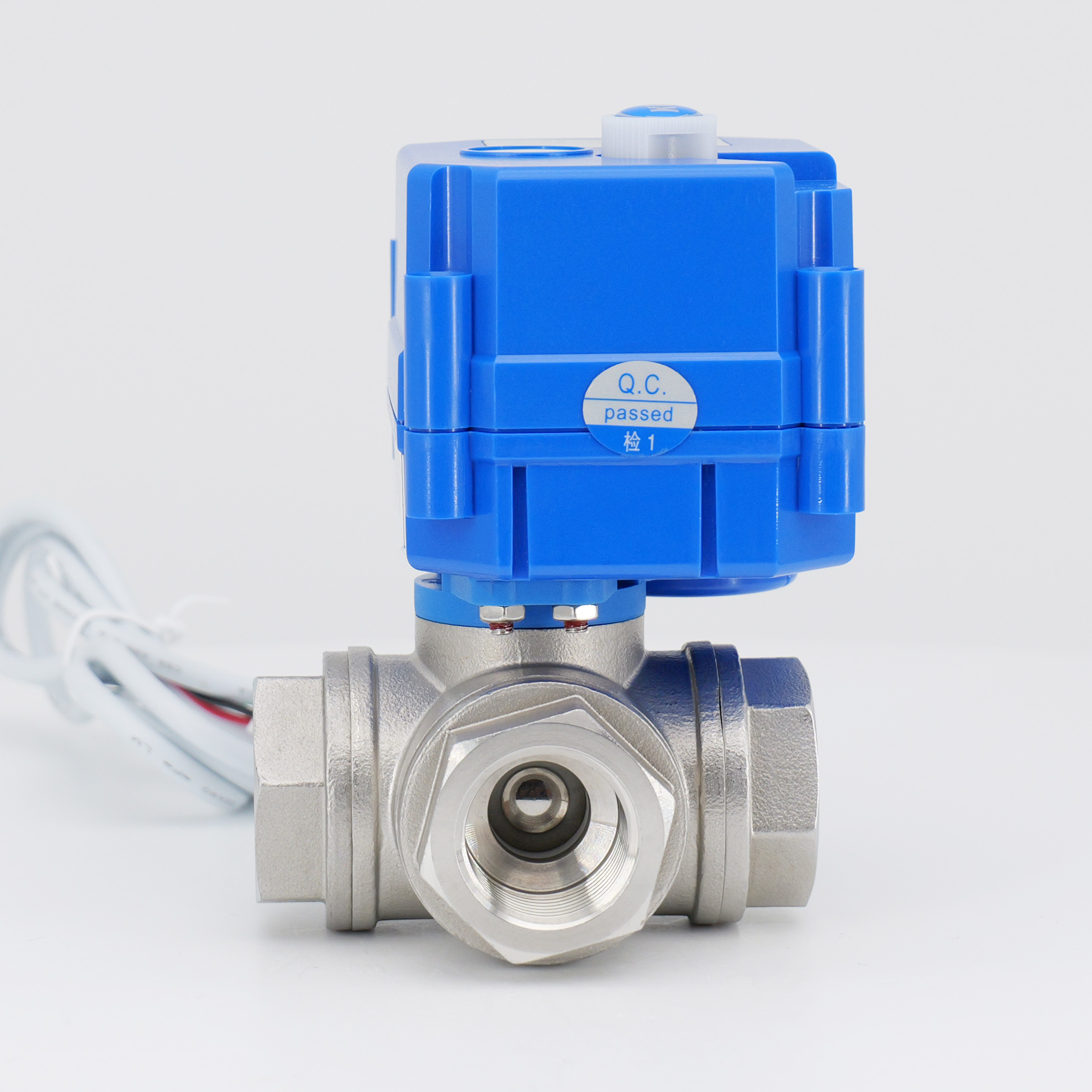

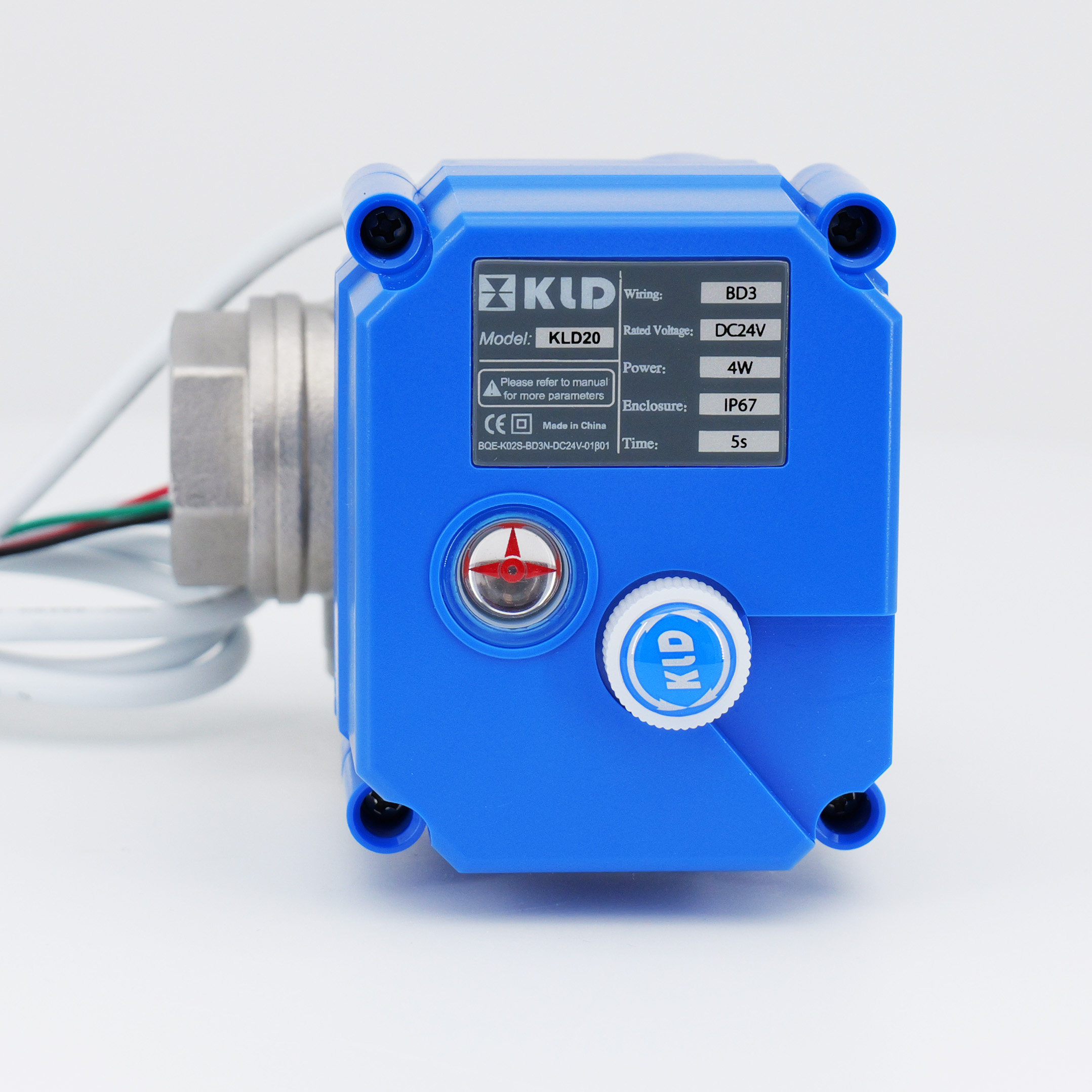

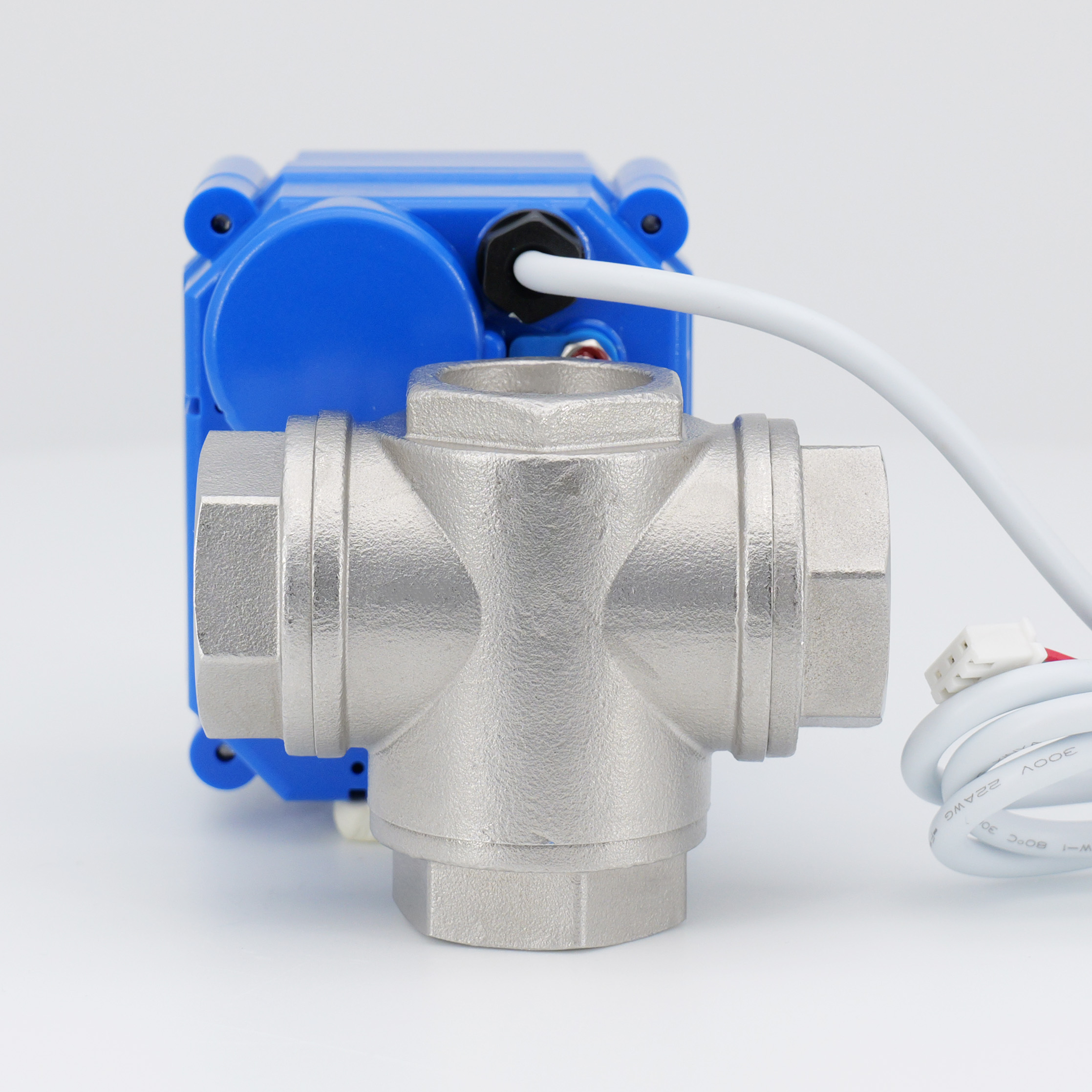

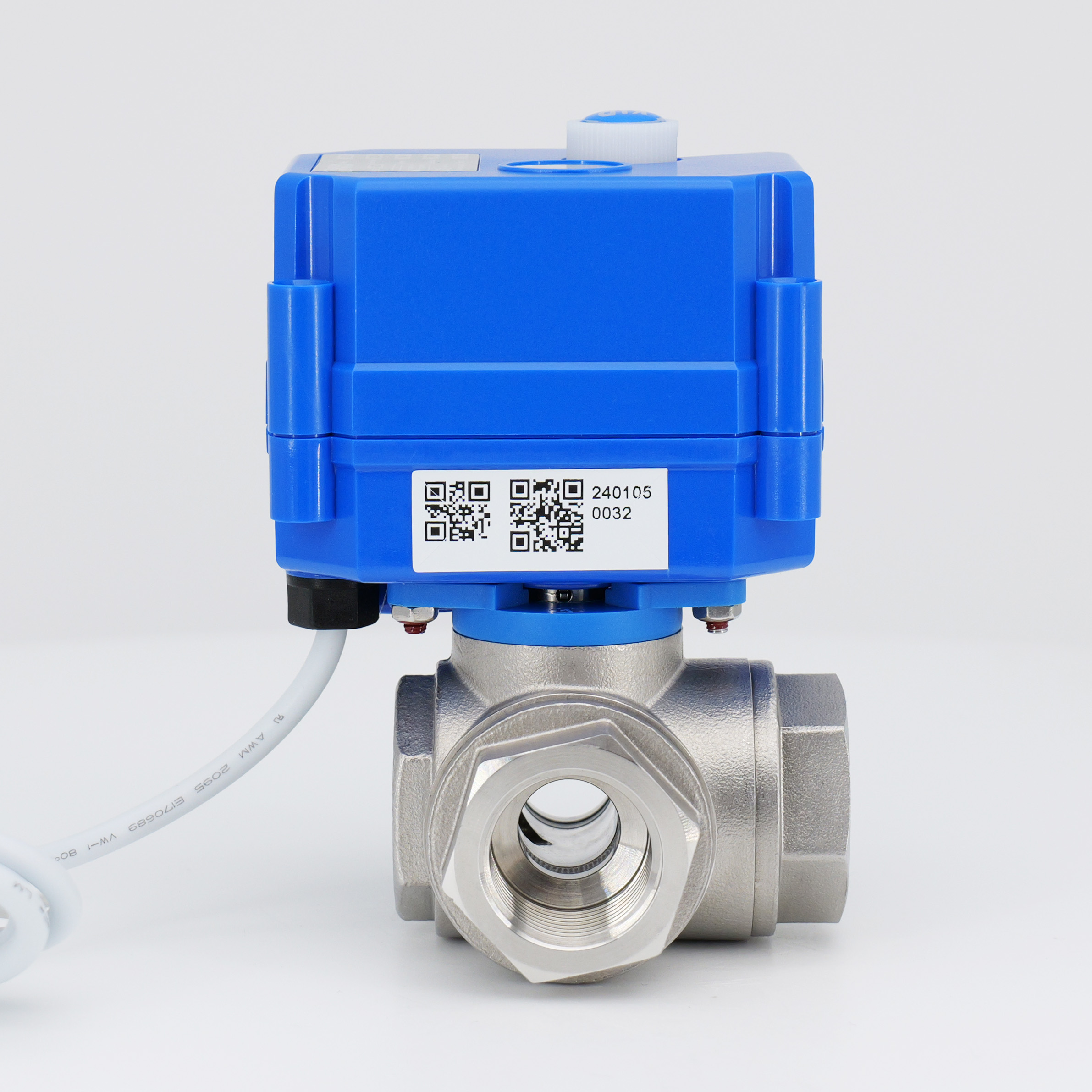

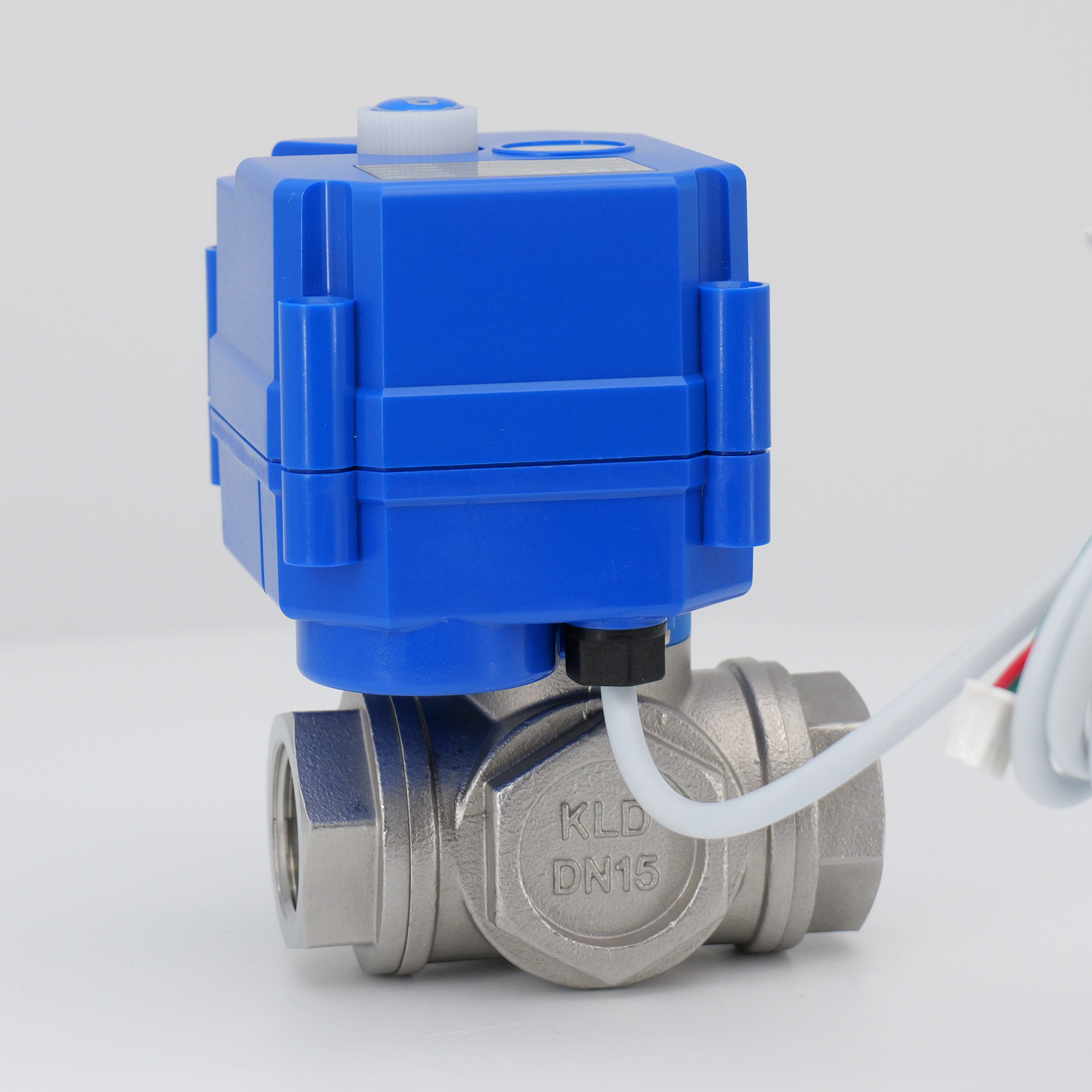

Электрический трехсторонний клапан серии KLD 20S, тип B, предназначен для небольших применений оборудования. Он оснащен компактным размером, запатентованной структурой плавающей уплотнения и длительным сроком обслуживания от 70 000 до 100 000 циклов. С низким рабочим током он подходит для систем с батарейным питанием. Клапан имеет рейтинг защиты IP67. Ручная функция переопределения доступна, она очень безопасна, когда есть сбой питания и удобна для пользователей. Если нет необходимости в ручном переопределении, вы можете выбрать серию 20SJ. Горизонтальный трехсторонний может иметь T-порт, L-порт с различными направлениями потока. 3 позиции или 4 позиции 3-й проезд-это наш уникальный дизайн и решает сложность отрасли. Горизонтальный трехсторонний имеет большую скорость потока и больше диапазонов размера клапана, чем вертикальная трехсторонняя A, вы можете выбрать нужный тип клапана. Но для трехстороннего B есть среднее смешивание во время вращения шарика клапана, если вы не возражаете, вы можете выбрать 3-й путь A вместо этого.
Технические характеристики включают
Тип клапана: трехсторонний электрический шаровой клапан
Размеры: 1/4 'до 1 ' (DN8, DN10, DN15, DN20, DN25)
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -20 ° C до 45 ° C
Клапан подходит для RO, системы фильтров, системы обратной промывки и другой системы обработки воды, HVAC, химических процессов, медицинского оборудования и мелких автоматизированных систем управления, предлагая альтернативу ненадежным соленоидным клапанам. Он построен с корпусом привода сплава ПК, никелированным латунным клапаном/304/316L корпусом, 304/316L/износостойким шариком, латун/304/316L, сиденье PTFE и EPDM, FPM, SI Seals. Размеры соединения и веса предоставляются для разных размеров.
Быстрая работа 2S версия или длительный срок службы не являются обязательными.
FAISH SAFE FUNCTION (Operation return) Необязательно.
Стандартным является 2 позиции, если вам нужны 3 или 4 позиции или специальную схему потока, не стесняйтесь обращаться к нам, и мы можем настроить.
CE утвержден
Приложения
HVAC
Очистка воды
Химический процесс
Небольшое оборудование для автоматического управления
Замена соленоидного клапана, особенно когда соленоид не может работать надежно
Технические параметры
| Ряд | Маннуаль Переопределять | Максимальный крутящий момент | Время | Рабочее напряжение | Максимальная мощность | Корпус | Максимальное давление | Средняя температура | Температура окружающей среды | Влажность | ||
| KLD 20S | да | 2n.m | около 5 с | DC5V, 12V | 3W | IP67 | 1,0 МПа | 0-100 ° C. | -20 ° C < T <45 ° C. | ≤85% не конденсирование | ||
| AC/DC12V, 24V | 4 Вт/ 5W@Kt | |||||||||||
| KLD 20sj | нет | AC/DC110V, 220V | 5 Вт/ 8w@kt | |||||||||
Основные компоненты диаграмма
Основные компоненты
Части | Материал |
Приводной жилье | ПК сплав ※ |
Корпус клапана | Латунь с покрытием никеля, 304 316 |
Шар клапана | Латунь с хромированным покрытием, 304,316 |
Корень | Латунь, 304,316 |
Место для мяча | PTFE |
| Тюлень | EPDM 、 FPM 、 SI |
Измерение
Размер соединения (блок: мм)
| DN | D1/D2 | D | L1/L2 | L3 | L4/L5/L6 | L | H1 | H2 | F | W (кг) |
| DN8 | G1/4 ' | 6 | 25 | 38.5 | 11.7 | 50 | 11 | 18.25 | 17 | 0.26 |
| DN10 | G3/8 ' | 8 | 27.5 | 44 | 13 | 55 | 13 | 19.25 | 20 | 0.31 |
| DN15 | G1/2 ' | 12 | 33.5 | 54.5 | 15 | 67 | 17 | 21.25 | 27 | 0.37 |
| DN20 | G3/4 ' | 15 | 38.5 | 64 | 15 | 77 | 20.3 | 23.25 | 31 | 0.52 |
| DN25 | G1 ' | 15 | 47 | 72.5 | 18 | 94 | 20.3 | 23.25 | 38 | 0.84 |
Примечания: 3/8 '(Brass) Моторизованный шаровой клапан в исследованиях и разработках. Plaese Check KLD 100 Series для 1 ' SS Motorized Ball Calve.
Направление потока
Проводка
B2, B3, BD3, KT2 доступны
※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.
※ При условии технических изменений
