Описание

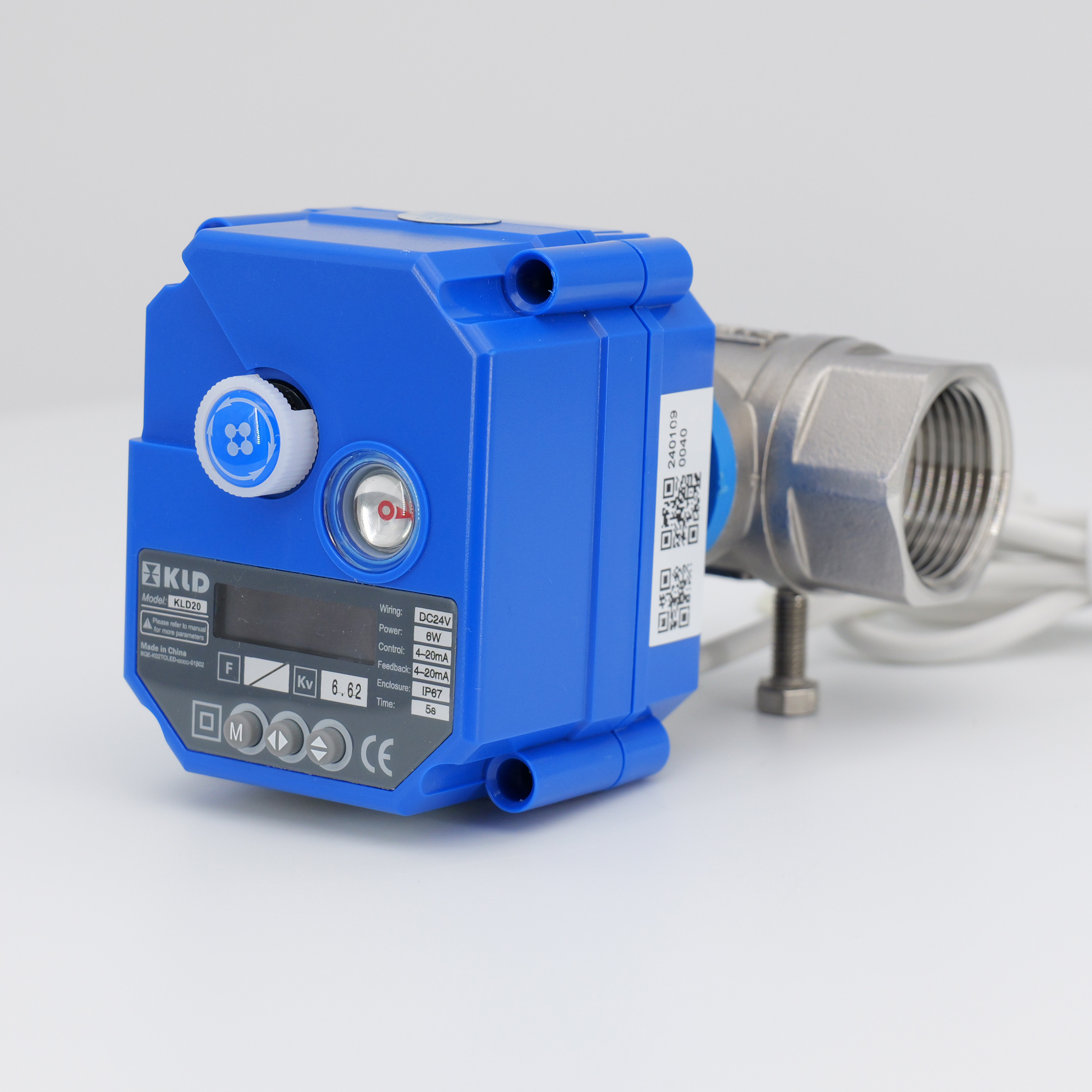

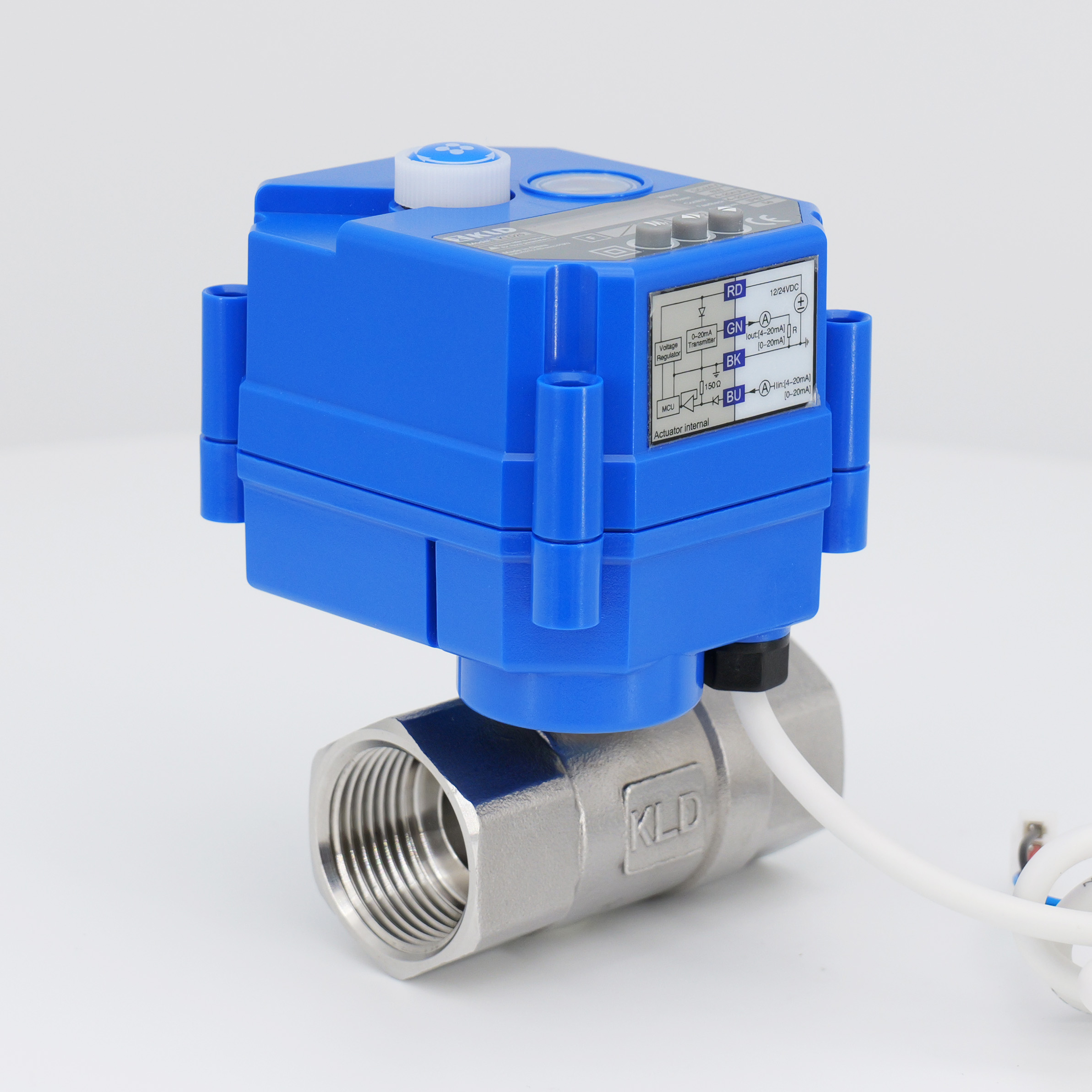

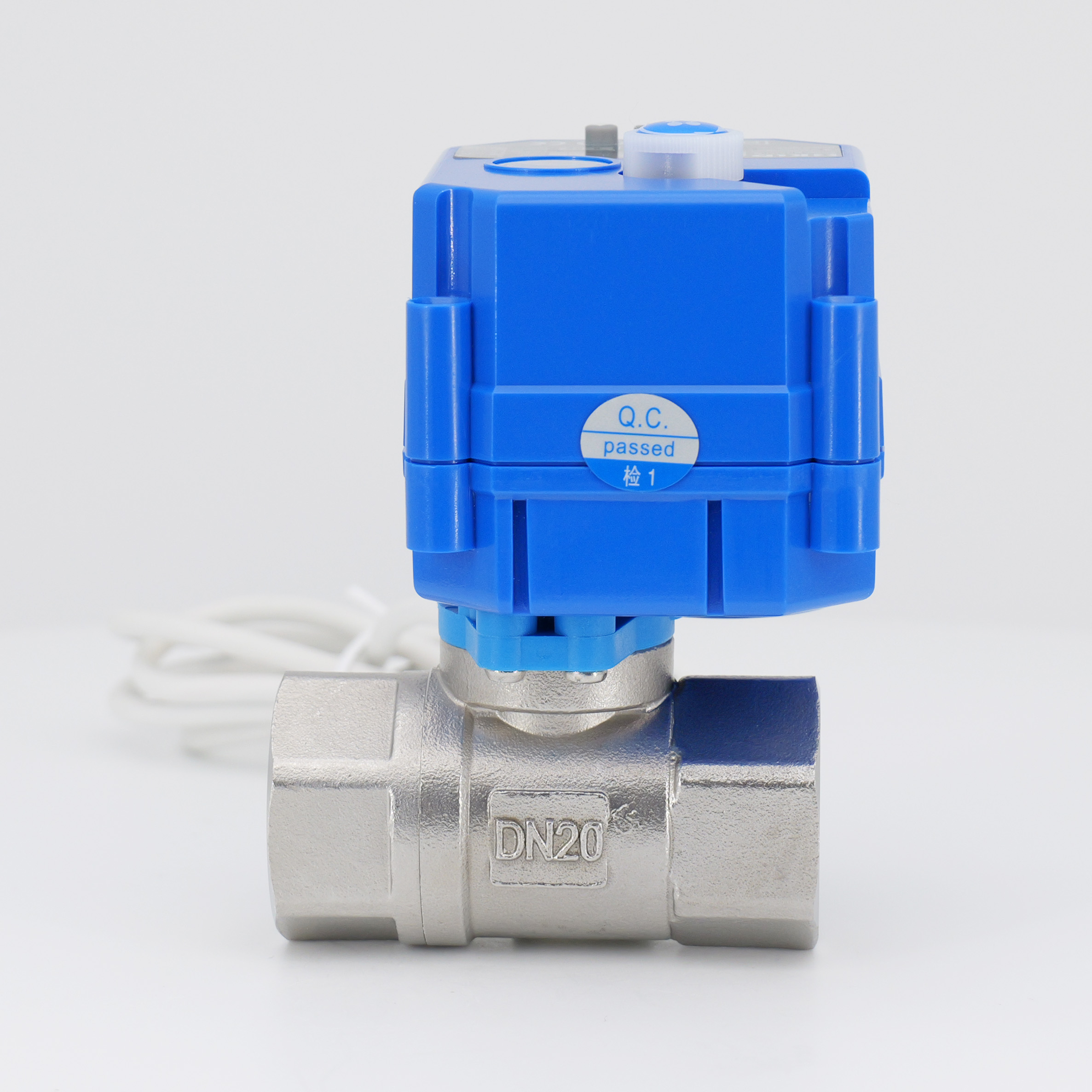

KLD 20T Модулирующий двухсторонний моторизованный шаровой клапан (1/4 'до 1 ') оснащен специальным двигателем для длительного срока службы и выводом с подшипниками, причем срок службы привода достигает до 500 000 циклов. Он использует запатентованную технологию плавающего уплотнения для предотвращения масштабирования, что делает ее подходящей для долгосрочного стационарного использования. Компактный размер идеально подходит для небольшого оборудования, а ручная эксплуатация не является обязательной. Клапан поставляется с интеллектуальным интерфейсом и OLED -дисплеем, чтобы указать положение клапана. Дополнительные функции включают функциональность с отказой и светодиодную индикатор для обратной связи включения/выключения/тревоги. Функция Fail Safe (возврат конденсатора), вы можете выбрать обычно закрытие или обычно открытое.
Технические характеристики включают
Тип клапана: двухсторонний модулирующий электрический шаровой клапан
Размер: DN8, DN10, DN15, DN20, DN25, DN32
Соединение: резьбое
Давление: максимум 1,0 МПа (PN10)
Характеристики потока: линейный, равный процент, быстрое открытие необязательное
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -20 ° C до 45 ° C
KLD 20T Модулирующий двухсторонний моторизованный шаровой клапан (1/4 'до 1 ') предназначен для регуляции и управления жидкостью, особенно для использования в мелких трубах оборудования.
Параметры
Вход управления: 4-20MA, 0-5V, 1-5V, 0-10V, 2-10V, 0-20MA-это необязательные
Положительное действие или отрицательное действие регулируемое *1
Регулируемая мертвая зона: 1%-9,9%
Высокая точность ± 1%
Характеристики потока необязательно по линейному, приближающемуся к равному проценту и быстрому эксплуатации и т. Д.
* Положительное действие: 4MA-Valve Close; 20 мА-клапана открыта; Отрицательное действие: 4 мА-клапана открыто; 20 мА-клапана закрывается;
Технические параметры
Ряд | Руководство Переопределять | Оператор Time | Работающий Напряжение | Работающий текущий | Максимум Власть | Корпус | Максимум Давление | Середина Температура | Окружающий Температура | Влажность |
KLD 20t | да | около 5 с | DC12V | ≈210 мА | 6 Вт | IP67 | 1,0 МПа | 0-100 ℃ | -20 ℃ | ≤85% (не конденсирование) |
DC24V | ≈110 мА | |||||||||
AC220V | ≤10 мА |
Основные компоненты диаграмма
Основные компоненты
| Часть | Материал |
| Приводной жилье | ПК сплав ※ |
Корпус клапана | Латунь с никелевым покрытием 、 304、316L |
Шар клапана | 304、316L 、 PPO 、 износостойкий материал |
Корень | Латунь 、 304、316L |
| Место для мяча | PTFE |
| Тюлень | EPDM 、 FPM 、 SI |
Dimensions
 |  |
Размер соединения с полным шариком (блок: мм)
DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (кг) |
DN8 | G1/4 ' | 8 | 11 | 43 | 11 | 18.25 | 17 | 0.26 |
DN10 | G3/8 ' | 10 | 11.5 | 50 | 12.5 | 19.75 | 20 | 0.31 |
DN15 | G1/2 ' | 15 | 13 | 57 | 16.5 | 21.25 | 27 | 0.37 |
DN20 | G3/4 ' | 20 | 16 | 70 | 21.5 | 25.75 | 32 | 0.52 |
Уменьшенный размер соединения шарового клапана порта (блок: мм)
DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (кг) |
DN20 | G3/4 ' | 15 | 15 | 64.5 | 16.5 | 21.25 | 30 | 0.37 |
DN25 | G1 ' | 20 | 18 | 76 | 21.5 | 24.75 | 38 | 0.52 |
DN32 | G1-1/4 ' | 20 | 20 | 80 | 24 | 24.75 | 48 | 0.70 |
Примечания: Уменьшенный клапан отверстия DN32 имеет только латунь.
| Инструкции по переопределению ручного | Характеристики потока | |
 |
|  |
Руководство по покупке KV [шаровой клапан]
Kv диапазон | линейный | приближаясь к равным проценту | |||||||||
Пик | Пв | XV | |||||||||
DN8 | 0,30-0,90 | ||||||||||
DN10 | 0,38-1,55 | 0.23 | 0.36 | 0.68 | 0.91 | 0.64 | 1.79 | ||||
DN15 | 0,64-3,20 | 0.35 | 1.53 | 1.17 | 1.79 | 2.09 | 1.55 | 5.26 | |||
DN20 | 1,82-5,16 | 1.52 | 2.38 | 3.14 | 3.41 | 7.62 | |||||
DN25 | 1.03-8.60 | 1.68 | 2.86 | 3.72 | 4.65 | 5.40 | 16.47 | ||||
DN32 | 1.30-10.40 | 2.35 | 3.90 | 4.93 | 6.10 | 8.54 | 8.49 | 25.60 | |||
※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.
※ При условии технических изменений
