Описание

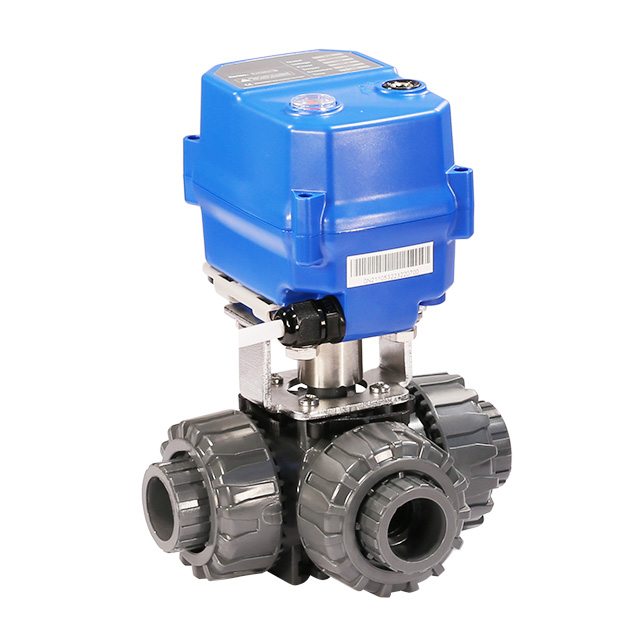

KLD3-ходовой шаровой клапан с электроприводом 100 (UPVC) — это высокопроизводительный клапан, предназначенный для различных применений. Изготовленный из ПВХ-материала, он обеспечивает превосходную коррозионную стойкость и обеспечивает длительную стабильную работу. Этот клапан поддерживает как ручное, так и электрическое управление, обеспечивая универсальность и удобство. Использование бесщеточного двигателя обеспечивает стабильную и надежную работу, продлевая срок службы клапана по сравнению с клапанами со щеточными двигателями.
Технические характеристики включают
Тип клапана: трехсторонний моторизованный шаровой клапан
Размеры: DN15, DN20
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 45 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
Приложения
Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
6 нм | DC24V | 24 Вт | B2S/B3S/BD3S | 2S | IP67 или F -тип | 1,0 МПа | 0-45 ℃ |
10 нм/ 6 нм@kt | AC/DC95-265V | 12W/ 18W@KT | B3S/BD3S/KT32S | 5 с | |||
AC/DC24V | B2S/B3S /Bd3s/kt32s | ||||||
DC12V | |||||||
10 нм | AC24V | 12 Вт | B3S | 10 -е годы | |||
AC110V | |||||||
AC220V |

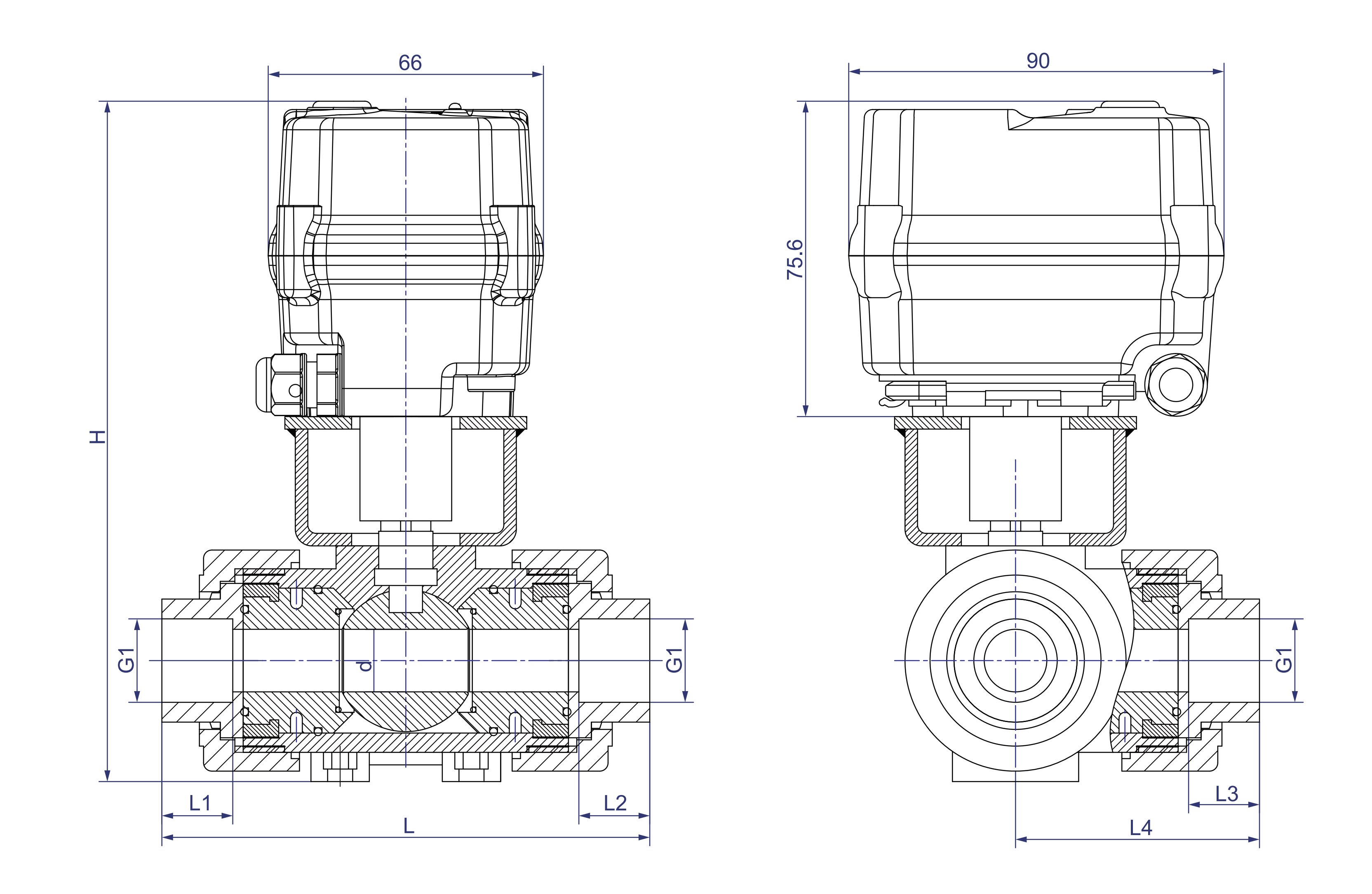

DN | d | L1 = L2 = L3 | G1 | L4 | L | H | W (кг) | ||||
нить | гнездо | нить | гнездо | нить | гнездо | нить | гнездо | ||||
DN15 | 15 | 15 | 15.0 | G1/2 ' | 20 | 62.5 | 58.5 | 125 | 117 | 163.1 | 1.0 |
DN20 | 20 | 20 | 16.3 | G3/4 ' | 25 | 73.0 | 72.0 | 146 | 144 | 173.6 | 1.2 |
Направление потока
Функциональные данные
| Угол вращения | 90 ° ± 2 ° |
| Степень защиты | IP67 F-тип [Damp-roobly, добавление осушивающего обогревателя] в соответствии с Q/12NK 4404-2023 |
| Ручное переопределение | Соответствующий шестигранный гаечный ключ (только используя без силы) |
| Индикатор положения |  |
Условия труда
| Окружающая температура. | -15 ℃ |
| Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0-45 ℃ |
※ При условии технических изменений
