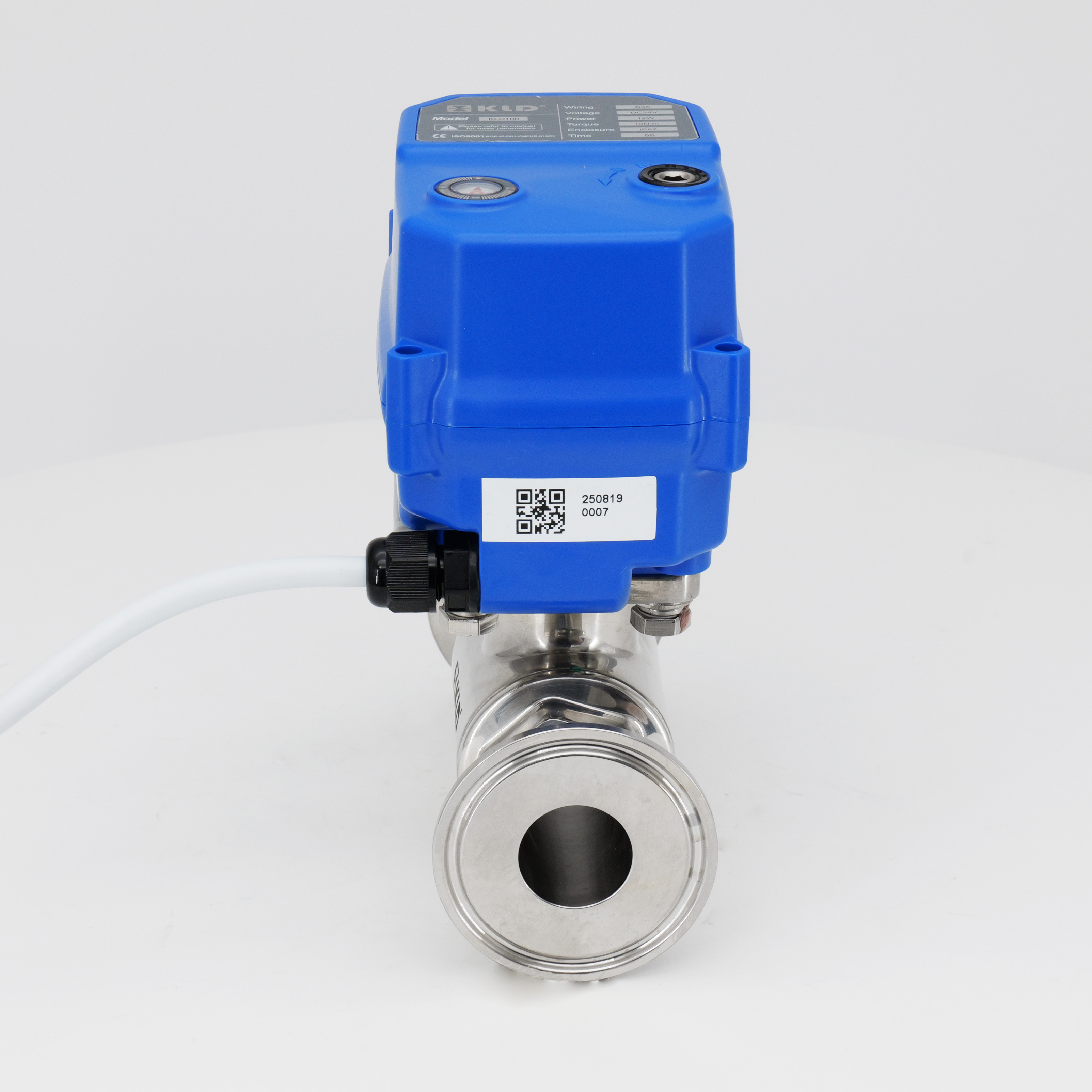

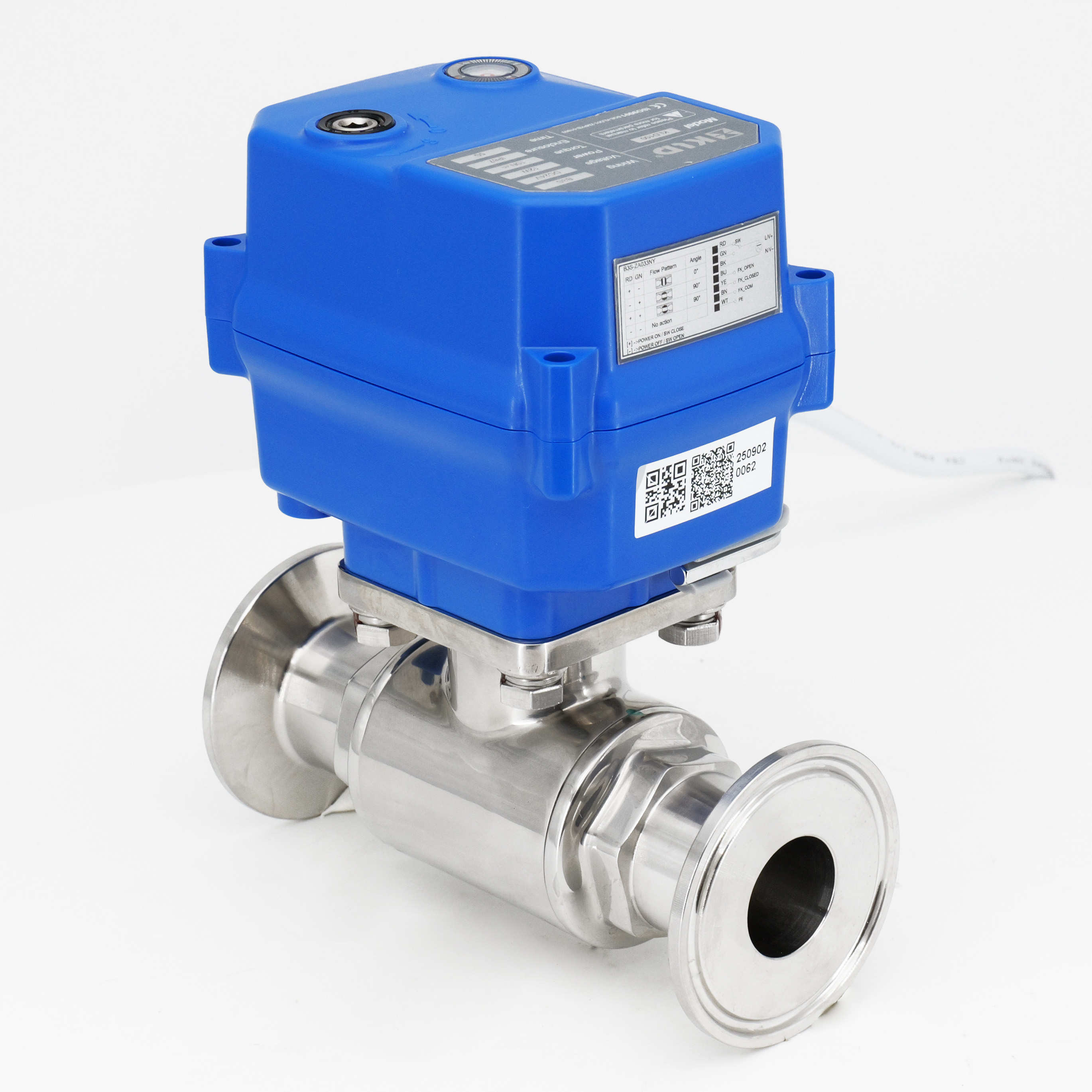

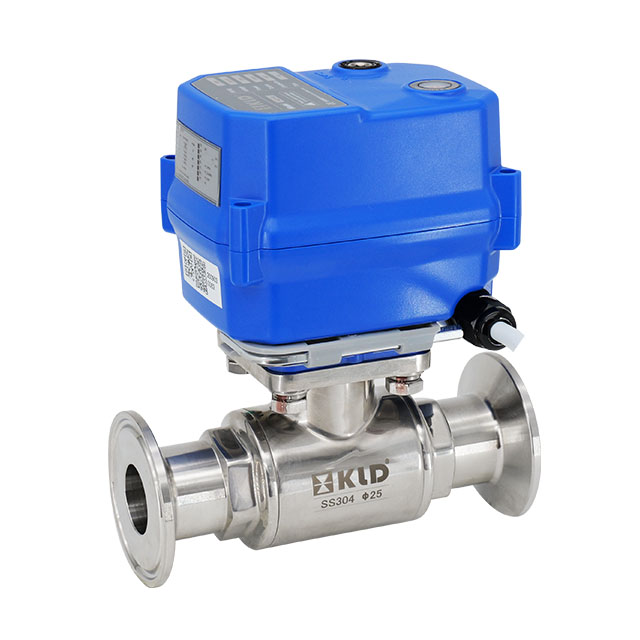

KLD 100 двухэтажный моторизованный шаровой клапан для быстрого собранного (Tri-Clamp)

KLD 100 двухэтажный моторизованный шаровой клапан для быстрого собранного (Tri-Clamp)

Функции:

Компактный размер, костюмы для небольшого оборудования
Ручное переопределение безопасно и удобно
Длительный срок службы - 20 000 циклов ※ 1
Бесщеточный мотор ， стабильный и надежный
Отсутствие безопасной функции доступна
Доступны высокоскоростной 2

※ 1 Данные находятся в условиях лабораторной среды. Дифференциальные приложения могут отличаться.


штат:



Запрос цены Добавить в корзину

Описание продукта

Описание

KLD2-ходовой шаровой кран с электроприводом 100 для быстрой сборки (Tri-Clamp) предназначен для быстрой сборки с тройным зажимом и представляет собой компактное и надежное решение для регулирования расхода в различных приложениях. Клапан имеет прочную конструкцию с корпусом из нержавеющей стали (304/316/316L) и шаровым седлом из ПТФЭ, что обеспечивает долговечность и совместимость с широким спектром сред. Его бесщеточный двигатель обеспечивает стабильную и надежную работу, имеет длительный срок службы до 20 000 циклов и подходит для сложных промышленных условий.

Технические характеристики включают

Тип клапана: двухсторонний моторизованный шаровой клапан
Размеры: φ19, φ25, φ32
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C

Этот продукт соответствует стандарту ISO 9001, что обеспечивает высокое качество и безопасность. Это отличный выбор для систем очистки воды, экологически чистых приложений и других процессов промышленной автоматизации, предлагающий значительные преимущества в миниатюризации, долговечности, скорости реагирования и безопасности.

CE утвержден.

Приложения

Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления

Технические данные

Оцененный крутящий момент	Номинальное напряжение	Власть	Проводка	Время работы	Защитный класс	Максимальное давление	Средний темп.
6 нм	DC24V	24 Вт	B2S/B3S/BD3S	2S	IP67 или F -тип	1,0 МПа	0-100 ℃ ※ 2
10 нм/ 6 нм@kt	AC/DC95-265V	12W/ 18W@KT	B3S/BD3S/KT32S	5 с
	AC/DC24V		B2S/B3S/BD3S/KT32S
	DC12V
10 нм	AC24V	12 Вт	B3S	10 -е годы
	AC110V
	AC220V

※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.

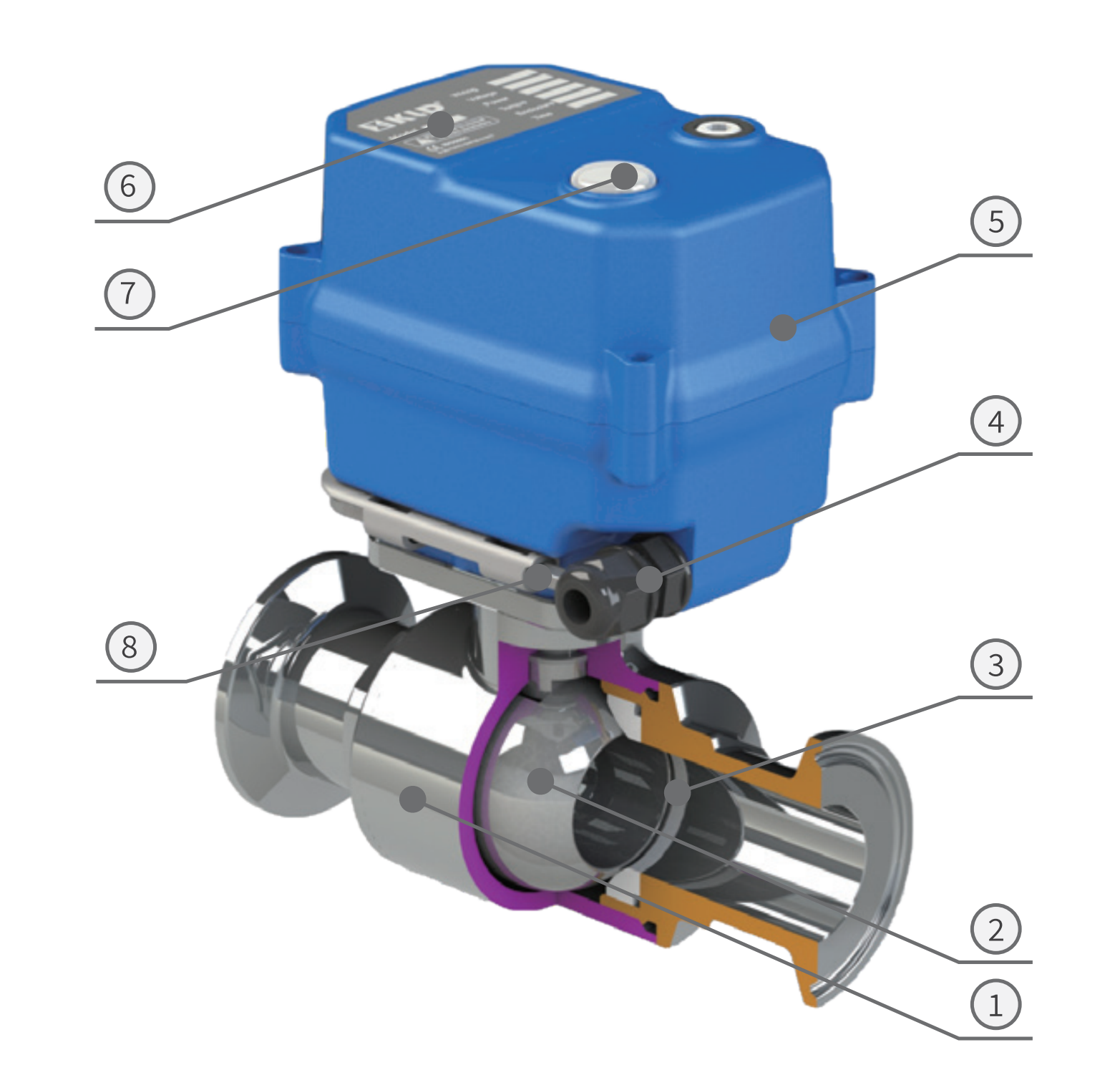

Основные компоненты диаграмма ~!phoenix_varIMG48!~

Основные компоненты

Нет.	Компоненты	Материал	QTY
1	Тело	304/316/316L	1
2	Мяч	304/316/316L	1
3	Место для мяча	PTFE	2
4	Кабельный разъем	Нейлон, никелированная латунь	1
5	Жилье	ПК сплав ※	1
6	Этикетка	ПК	1
7	Индикативное окно	Прозрачный ПК	1
8	Гексагональный ключ	Инструментальная сталь	1

※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.

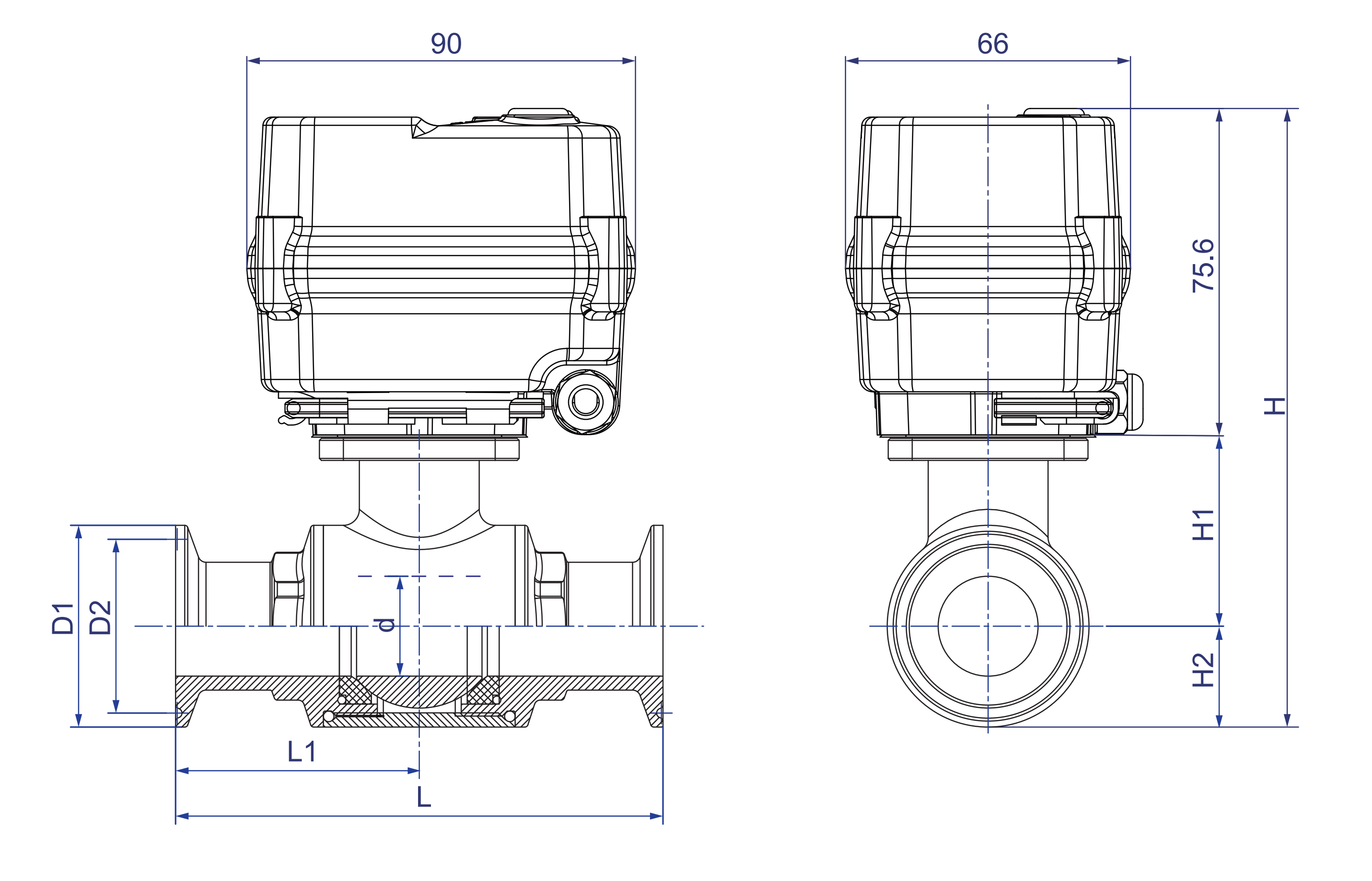

Размеры [ φ 19- φ 32]

Размеры (мм)

DN	d	D1	D2	L	L1	H1	H2	H	W (кг)
DN	d	D1	D2	L	L1	H1	H2	H	W (кг)
Φ19	15	50.5	43.5	103	51.5	42.75	25.25	143.6	1.23
Φ25	20	50.5	43.5	116	58.0	39.50	25.25	140.4	-
Φ32	25	50.5	43.5	122	61.0	47.00	25.25	147.9	-

Функциональные данные

Угол вращения	90 ° ± 2 °
Степень защиты	IP67 F-тип [Damp-roobly, добавление осушивающего обогревателя] в соответствии с Q/12NK 4404-2023
Ручное переопределение	Соответствующий шестигранный гаечный ключ (только используя без силы)
Индикатор положения

Условия труда

Окружающая температура.	-15 ℃
Окружающая влажность	5-95%RH, не конденсирование
Средний темп.	0-100 ℃
