Описание

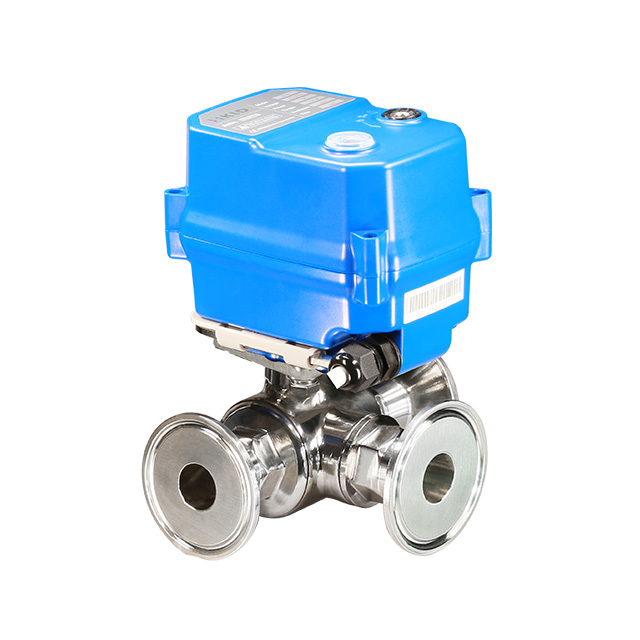

KLD3-ходовой шаровой клапан с электроприводом 100 для быстрой сборки (Tri-Clamp) изготовлен из нержавеющей стали 304 или 316 и имеет как ручное, так и электрическое управление, при этом материал из нержавеющей стали обеспечивает коррозионную стойкость и обеспечивает долгосрочную стабильную работу. Клапан приводится в движение бесщеточным двигателем, что обеспечивает стабильную и надежную работу и более длительный срок службы по сравнению с щеточным двигателем.
Технические характеристики включают
Тип клапана: трехсторонний моторизованный шаровой клапан
Размеры: φ19, φ25, φ32
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
Приложения
Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
6 нм | DC24V | 24 Вт | B2S/B3S/BD3S | 2S | IP67 или F -тип | 1,0 МПа | 0-100 ℃ ※ 2 |
10 нм/ 6 нм@kt | AC/DC95-265V | 12W/ 18W@KT | B3S/BD3S/KT32S | 5 с | |||
AC/DC24V | B2S/B3S /Bd3s/kt32s | ||||||
DC12V | |||||||
10 нм | AC24V | 12 Вт | B3S | 10 -е годы | |||
AC110V | |||||||
AC220V |
※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.

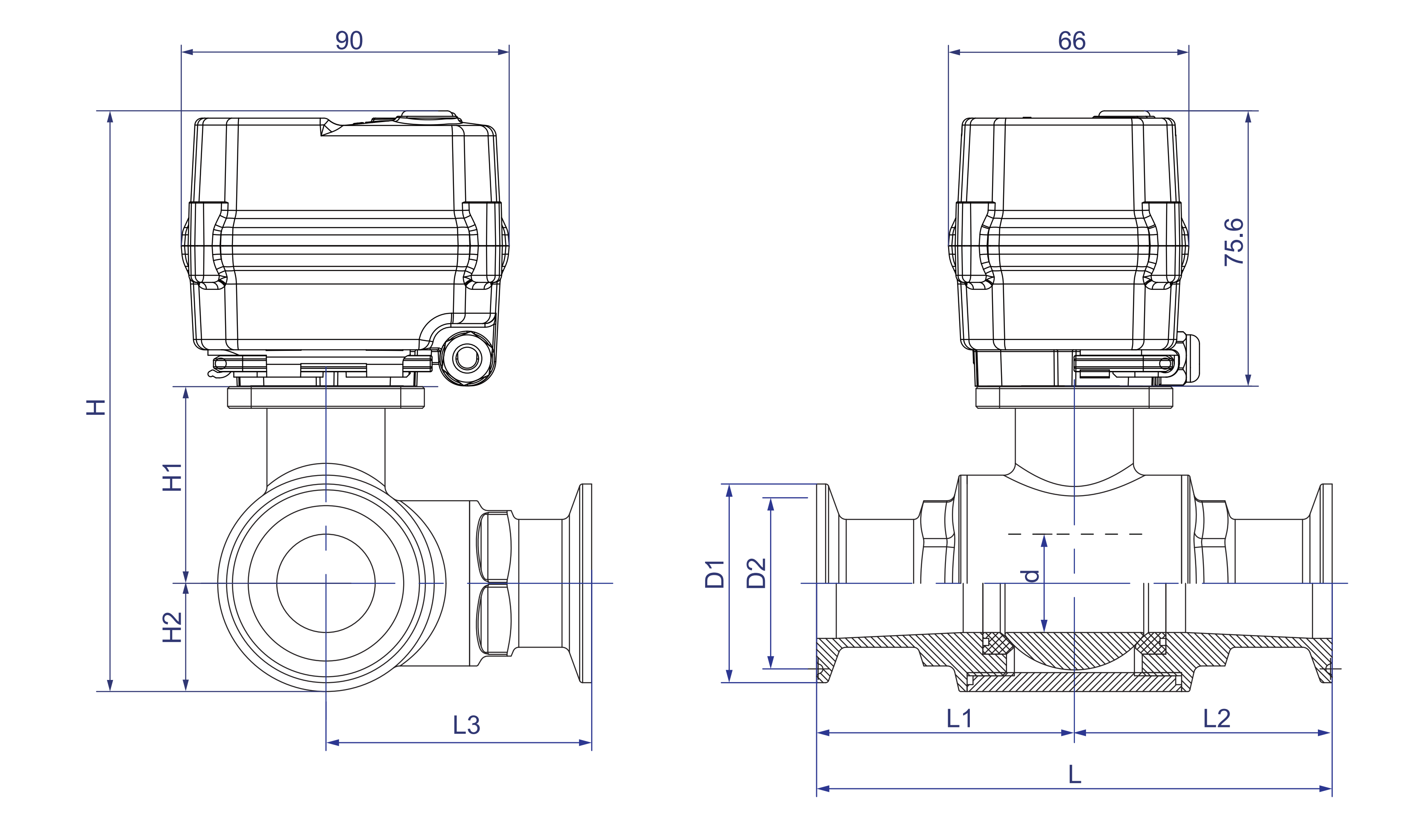

DN | d | D1 | D2 | L | L1 = L2 | L3 | H1 | H2 | H | W (кг) |
Φ19 | 15 | 50.5 | 43.5 | 108 | 54.0 | 52.0 | 44.25 | 25.25 | 135.6 | - |
Φ25 | 20 | 50.5 | 43.5 | 125 | 62.5 | 60.0 | 45.75 | 25.25 | 146.6 | - |
Φ32 | 25 | 50.5 | 43.5 | 131 | 65.5 | 67.5 | 46.25 | 25.25 | 153.1 | - |
Направление потока
Функциональные данные
| Угол вращения | 90 ° ± 2 ° |
| Степень защиты | IP67 F-тип [Damp-roobly, добавление осушивающего обогревателя] в соответствии с Q/12NK 4404-2023 |
| Ручное переопределение | Соответствующий шестигранный гаечный ключ (только используя без силы) |
| Индикатор положения |  |
Условия труда
| Окружающая температура. | -15 ℃ |
| Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0-100 ℃ |
※ При условии технических изменений
