Моторизованные шариковые клапаны: что они есть и как они работают

Введение

В современных системах управления жидкостью автоматизация играет решающую роль в повышении эффективности, точности и безопасности. Навыки моторизованные шариковые клапаны являются одним из наиболее широко используемых клапанов автоматизации.

Эти устройства сочетают в себе простой, но эффективную конструкцию традиционного шарикового клапана с приводом электродвигателя, который автоматизирует процесс открытия и закрытия. От систем HVAC до водоочистных сооружений и управления промышленным процессом, моторизованные шаровые клапаны выбираются для их надежности, точности и адаптивности.

Эта статья обеспечит подробное введение в то, что такое моторизованные шариковые клапаны и как они работают , а также объяснят их ключевые функции, преимущества, приложения и соображения при выборе его. В конце концов у вас будет глубокое понимание этих клапанов и того, как их можно применить к вашей конкретной системе.

Что такое моторизованный шаровой клапан?

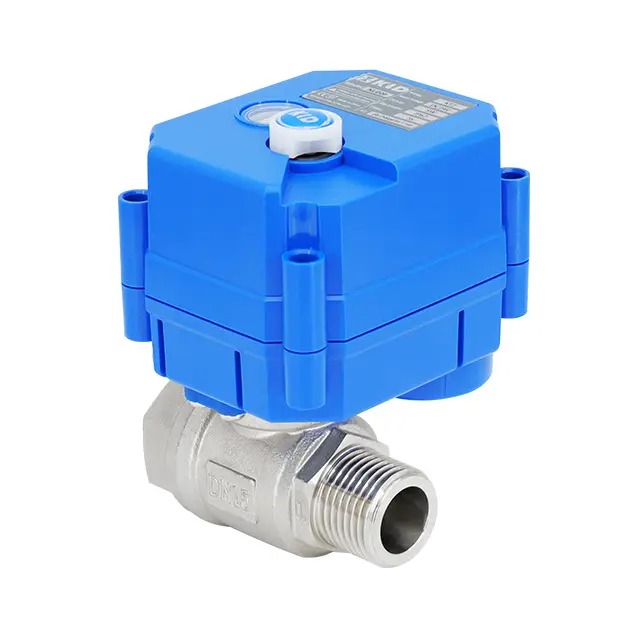

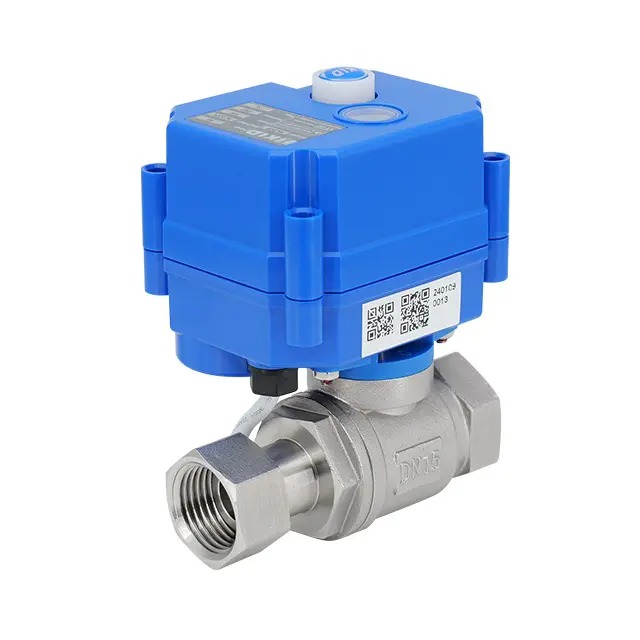

Моторизованный шаровой клапан -это тип клапана с четвертью режима, который использует электродвигатель, чтобы повернуть шарик с отверстием через центр. При выравнивании с трубопроводом жидкость свободно течет; Когда повернут 90 градусов, проход блокируется. В отличие от ручных шариковых клапанов, которые требуют вмешательства человека, моторизованные версии автоматизируют этот процесс, обеспечивая дистанционное управление, программируемую логическую интеграцию и точное время.

Иногда их называют электрическими шаровыми клапанами или прикрепленными шаровыми клапанами , и они обычно состоят из двух основных частей:

1. Корпус шарикового клапана - где поток контролируется.

2. Электрический привод - моторизованное устройство, установленное поверх клапана, которое обеспечивает автоматическое вращение.

Эта комбинация создает универсальное решение для приложений, которые требуют частого или автоматического отключения, переключения потока или интеграции системы.

Как работает моторизованный шаровой клапан?

Работа моторизованного шарового клапана может быть обобщена на трех этапах: вход сигнала, приспособление двигателя и управление положением клапана.

1. Вход сигнала - электрический сигнал (переменный или постоянный ток, в зависимости от конструкции) отправляется с контроллера, переключателя или датчика.

2. Моторное применение - двигатель внутри привода преобразует электрическую энергию в механический крутящий момент, вращая стебель и шарик клапана.

3. Позиционирование клапана - в зависимости от типа клапан может работать как:

• ВКЛ/OFF (ДВУГОЙ МОСТ): Шар либо полностью открыт, либо полностью закрыт.

• Модулирование (пропорциональный контроль): клапан открывается в различной степени на основе силы сигнала, что позволяет точно регулировать регуляцию потока.

Встроенная коробка передач часто снижает скорость двигателя, одновременно увеличивая крутящий момент, обеспечивая плавную работу и предотвращая повреждение сиденья клапана. Некоторые конструкции включают лимитные переключатели, чтобы остановить двигатель после достижения желаемого положения.

Таблица: Сравнение моторизованных шариковых клапанов включения/выключения против . Модулирование моторизованных шариковых клапанов

Ключевые компоненты моторизованного шарикового клапана

Чтобы лучше понять, как функционируют эти клапаны, давайте разберем их основные компоненты:

• Корпус клапана: обычно изготовлен из латуни, нержавеющей стали или ПВХ, в зависимости от обработки среды.

• Шар и сиденье: шарик с точностью вращается в тефлоновых или эластомерных сиденьях для утечки утечки.

• Стебель: соединяет мяч с приводом.

• Корпус привода: окружает электродвигатель, передачи и электронику.

• Коробка передач: снижает скорость двигателя при увеличении крутящего момента.

• Ограниченные переключатели или датчики: обнаружить положение клапана и остановить двигатель при достижении пределов.

Эти компоненты работают в гармонии для обеспечения надежного автоматического управления потоком с минимальным участием оператора.

Преимущества использования моторизованного шарикового клапана

Моторизованные шариковые клапаны предлагают несколько преимуществ по сравнению с традиционными ручными или соленоидными клапанами.

1. Автоматизация и дистанционное управление - никакого ручного вмешательства не требуется; Их можно контролировать датчиками, таймерами или системами управления зданиями.

2. Энергетическая эффективность - как только клапан достигает своей позиции, большинство конструкций не потребляют практически без власти.

3. Долговечность - шаровые клапаны по своей природе имеют низкий износ и превосходные производительность запечатывания.

4. Универсальность - доступна в широком диапазоне размеров, материалов и вариантов напряжения.

5. Точный контроль -модулирующие версии позволяют тонко настроить регулирование.

6. Безопасность и надежность - идеально подходит для экстренного отключения и опасной среды.

Таблица: Сравнение моторизованных шаровых клапанов включено/выключения по сравнению с модулирующими моторизованными шариковыми клапанами

Общие применения моторизованных шаровых клапанов

Моторизованные шариковые клапаны широко используются в разных отраслях из -за их надежности и адаптивности. Некоторые ключевые приложения включают в себя:

• Системы HVAC: для контроля охлажденной воды, горячей воды или гликольных петли.

• Очистка воды: автоматическое отключение и переключение потока в системах очистки и распределения.

• Ирригация: удаленный или автоматизированный контроль для эффективного распределения воды.

• Химическая обработка: безопасная обработка агрессивных или коррозионных жидкостей.

• Еда и напитки: гигиенические клапаны нержавеющей стали для управления процессами.

• Нефть и газ: автоматическое отключение в трубопроводах и системах безопасности.

Их гибкость делает их пригодными везде, где необходимо автоматизированное управление жидкостью.

Выбор правильного моторизованного шарикового клапана

При выборе моторизованного шарового клапана следует оценить несколько факторов:

1. Совместимость материала - Материал корпуса клапана сопоставьте (латунь, нержавеющая сталь, ПВХ) со средами.

2. Размер и требования к потоку - обеспечить правильный диаметр для желаемой скорости потока.

3. Напряжение и источник питания - выберите между AC (24 В, 110 В, 220 В) или DC (5 В, 12 В, 24 В)

4. Тип управления - определить между операцией включения/выключения или модуляции.

5. Окружающая среда - рассмотрим рейтинг IP для наружных или влажных условий.

6. Рабочее цикл - Для частой работы выберите приводы, оцененные для непрерывной обязанности.

Пример сценария выбора:
для системы парниковой ирригации моторизованный шаровой клапан 24 В постоянного тока будет идеальным из -за сопротивления коррозии, безопасности низкого напряжения и автоматизированной интеграции с системой датчиков влаги.

Советы по техническому обслуживанию и устранению неполадок

Моторизованные шариковые клапаны требуют относительно небольшого обслуживания, но регулярная проверка улучшает долговечность.

• Обычные проверки: периодически проверять проводку, корпус привода и уплотнения клапанов.

• Смазка: большинство шариковых клапанов само смазываются, но проверьте руководство производителя.

• Очистка: Удалите мусор или масштаб с сидений клапана, если происходит утечка.

• Тестирование: время от времени проведите цикл, чтобы предотвратить прилипание.

• Устранение неполадок общих проблем:

• Нет ответа → Проверьте источник питания и проводку.

• Медленное действие → возможное низкое напряжение или износ коробки передач.

• Утечка → Осмотрите уплотнения или замените сиденья клапана.

Применяя эти практики, моторизованные шариковые клапаны могут оставаться надежными в течение многих лет с минимальным вмешательством.

Заключение

Моторизованный шаровой клапан - это больше, чем просто автоматизированное устройство отключения - это универсальное и эффективное решение для точного управления жидкостью в нескольких отраслях промышленности. Понимая, что они есть, как они работают, и как выбрать правильную модель, предприятия и системные дизайнеры могут оптимизировать производительность, экономить энергию и повысить надежность. Независимо от того, используются ли в HVAC, ирригации или промышленной автоматизации, эти клапаны продолжают доказывать свою ценность в современной технике.

Часто задаваемые вопросы

1. Каково основное различие между моторизованным шариковым клапаном и соленоидным клапаном?
Моторизованный шаровой клапан использует электродвигатель для приведения в действие и может оставаться в положении без потребления энергии, в то время как соленоидный клапан опирается на электромагнитную катушку и обычно требует непрерывной мощности.

2. Может ли моторизованный шаровой клапан регулировать поток, или это только для управления включением/выключением?
Оба варианта существуют. Стандартные модели обеспечивают управление включенным/выключенным, в то время как модулирование моторизованных шаровых клапанов позволяет точно регулировать расход.

3. Подходят ли моторизованные шариковые клапаны для наружного использования?
Да, если привод имеет правильный рейтинг IP для пыли и водостойкости. Всегда совпадайте с окружающей средой с рейтингом защиты клапана.

4. Как долго длится моторизованные шариковые клапаны?
При надлежащем выборе материала и периодическом обслуживании они могут длиться много лет, часто превышая 50 000 циклов.

5. Какие варианты питания доступны для моторизованных шариковых клапанов?

Они обычно доступны в версиях 12 В.К., 24 В, 24 В, переменного тока 110 В и 220 В, в зависимости от системных требований.
