В чем разница между 2-ходовым и 3-ходовым шаровым краном?

Введение

Что, если неправильный выбор клапана незаметно снизит эффективность вашей системы? Многие установки выходят из строя не из-за плохого оборудования, а из-за неправильного выбора двухходового и трехходового шарового крана. Это небольшое решение может повлиять на управление потоком, стоимость и долгосрочную надежность.

В этой статье основное внимание уделяется реальной разнице между 2-ходовым и 3-ходовым шаровым краном . В ней объясняется, как они работают, чем различаются их функции и где каждый тип лучше всего подходит для практических систем. В этой статье вы узнаете, как сравнивать типы клапанов, понимать варианты управления потоком и выбирать правильное решение в соответствии с потребностями вашей системы.

Что такое двухходовой и трехходовой шаровой кран?

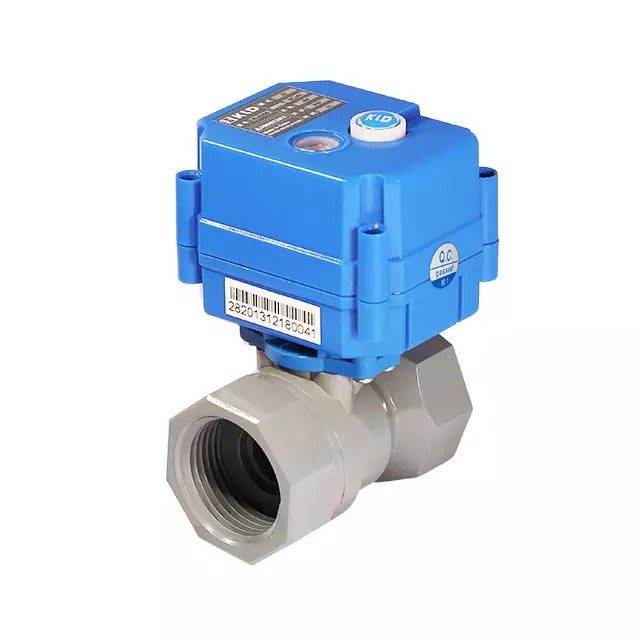

Что такое двухходовой шаровой кран и как он работает?

Сравнение двухходовых и трехходовых шаровых кранов начинается с простейшей конструкции. Двухходовой шаровой клапан предназначен для прямого управления потоком, позволяя жидкости двигаться по одному прямому пути или полностью останавливаться. Внутри клапана находится цельный шарик с просверленным отверстием. Когда ручка клапана или привод поворачивает шар, отверстие либо совмещается с трубопроводом, либо блокирует его. Это простое вращение контролирует, течет жидкость или нет.

Конструктивно конструкция включает в себя всего два порта. Один входной, другой выходной. Благодаря такой прямоточной конфигурации внутренний путь потока остается гладким, что помогает снизить потери давления во время работы. Он эффективно работает в системах, где потоку не нужно менять направление. В реальных установках этот тип клапана часто используется, поскольку он прост в установке и не требует сложной прокладки трубопроводов.

Управление также очень интуитивно понятно. Четвертьоборотное движение открывает или закрывает клапан, что делает его быстрым и надежным. Это особенно полезно в автоматизированных системах, где время отклика имеет значение. Многие современные решения, в том числе от KLD, сочетают в себе эту простую конструкцию клапана с компактными электрическими приводами. Это повышает точность управления, сохраняя при этом компактность и эффективность всей системы.

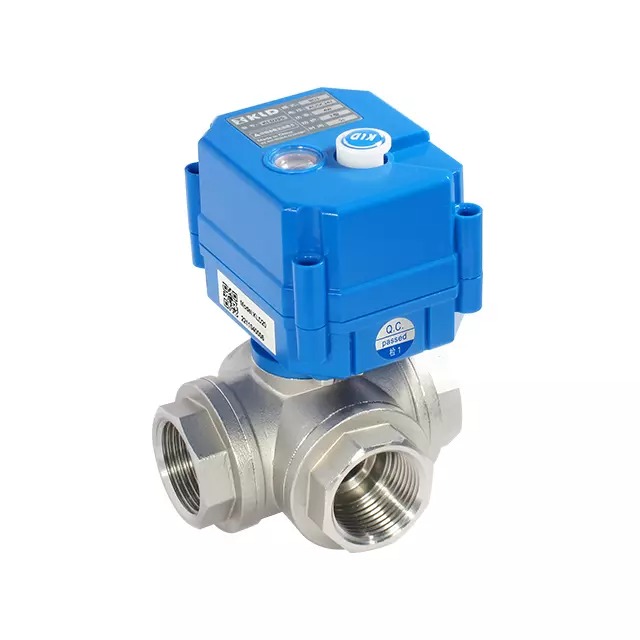

Что такое трехходовой шаровой кран и как он работает?

Трехходовой шаровой кран основан на той же базовой концепции, но обеспечивает большую гибкость. Вместо двух портов он включает три, что позволяет жидкости двигаться в нескольких направлениях. Это означает, что клапан может перенаправлять поток из одного трубопровода в другой или даже объединять потоки из разных источников. По этой причине он обычно используется в системах, где потребности управления выходят за рамки простых функций включения и выключения.

Внутри шар имеет более сложную структуру. Он содержит специально разработанные каналы, определяющие движение жидкости через клапан. В зависимости от конструкции клапан может переключать поток между выходами или обеспечивать смешивание. Это делает его практичным выбором для систем, которым требуется динамическое управление, а не фиксированные пути потока. Во многих случаях использование одного трехходового клапана может заменить несколько двухходовых клапанов, что помогает упростить прокладку трубопроводов и снизить затраты на установку.

С эксплуатационной точки зрения он по-прежнему использует четвертьоборотное вращение. Однако каждое положение клапана меняет соединение между портами. Это создает разные пути потока внутри одного и того же устройства. В автоматизированных установках эта гибкость становится еще более ценной. KLD интегрирует в эти клапаны моторизованное управление, обеспечивая стабильную производительность переключения и длительный срок службы в сложных условиях.

2-ходовой и 3-ходовой шаровой клапан: основные различия в функциях и производительности

Различия в управлении потоком (вкл/выкл против отклонения/смешивания)

Понимание поведения потока является первым шагом при сравнении двухходового и трехходового шарового крана . Двухходовой шаровой кран поддерживает один прямой путь потока. Жидкость поступает через один порт и выходит через другой, не меняя направления. Это делает его пригодным для выполнения основных задач управления, где требуется только открытие или закрытие.

Трехходовой шаровой кран обеспечивает другой уровень контроля. Вместо фиксированного пути жидкость может перенаправляться или комбинироваться в зависимости от положения клапана. Это обеспечивает более гибкую конструкцию системы, особенно в приложениях, включающих несколько трубопроводов или требования к динамическому потоку.

Управление направлением потока:

• Двухходовой шаровой кран поддерживает единый непрерывный путь потока. Это обеспечивает стабильное давление и минимизирует турбулентность в трубопроводе. Во многих системах такая простота повышает надежность и снижает вероятность эксплуатационных ошибок.

• Трехходовой шаровой кран поддерживает несколько путей потока. Поток можно переключать между выходами или направлять в разные линии, что снижает потребность в дополнительных клапанах и компонентах трубопроводов.

Функциональные возможности:

• Двухходовой клапан осуществляет только включение/выключение. Это делает его идеальным для задач изоляции, где не требуется точная маршрутизация потока.

• Трехходовой клапан позволяет выполнять функции распределения или смешивания. Это делает его пригодным для таких применений, как контроль температуры, смешивание жидкостей или переключение между источниками.

Внутренняя конструкция: L-порт и T-порт в 3-ходовых шаровых кранах

Внутренняя структура трехходового шарового крана определяет, как жидкость перемещается между портами. В отличие от простого прямого отверстия в двухходовом клапане, в трехходовом клапане используются каналы специальной формы. Эти конструкции определяют, переключает ли клапан поток или смешивает его.

Обзор конструкции L-порта:

• Клапаны с L-образным отверстием соединяют два порта одновременно, позволяя потоку переключаться между разными выходами. Эта конструкция часто используется, когда один вход должен чередоваться с двумя выходами.

• Внутренний проход имеет форму буквы «L», что ограничивает поток в одном направлении за раз. Это предотвращает смешивание и обеспечивает четкое разделение путей потока.

Обзор конструкции Т-порта:

• Т-образные клапаны позволяют одновременно подключать три порта. Это позволяет смешивать или разделять поток в зависимости от требований системы.

• Внутренний канал имеет Т-образную форму, что позволяет жидкости перемещаться в нескольких направлениях внутри одного и того же корпуса клапана.

Рекомендации по выбору:

• Клапаны с L-образным отверстием лучше подходят для переключения режимов, где направление потока меняется, но не смешивается.

• Т-образные клапаны подходят для систем, требующих смешивания или распределения жидкости по нескольким линиям.

• Многие конструкции клапанов с электроприводом, в том числе разработанные KLD, поддерживают обе конфигурации для удовлетворения различных потребностей в управлении, сохраняя при этом компактные размеры и длительный срок службы.

Сравнение стоимости, сложности и обслуживания

Стоимость и сложность часто влияют на выбор между 2-ходовым и 3-ходовым шаровым краном . Двухходовой клапан имеет более простую конструкцию, что снижает стоимость производства и упрощает установку. Меньшее количество внутренних компонентов также означает снижение требований к техническому обслуживанию с течением времени.

Трехходовой клапан имеет более совершенную конструкцию. Дополнительные порты и внутренние проходы увеличивают как стоимость производства, так и сложность установки. Однако эта сложность может уменьшить общее количество клапанов, необходимых в системе, что может компенсировать первоначальные инвестиции.

Факторы структуры затрат:

• Двухходовой клапан обычно имеет более низкую первоначальную стоимость благодаря своей простой конструкции. Это делает его распространенным выбором для базовых систем.

• Трехходовой клапан имеет более высокую стоимость единицы, но может снизить затраты на уровне системы за счет замены нескольких клапанов и упрощения компоновки трубопроводов.

Сложность установки:

• Двухходовой клапан прост в установке и требует всего двух подключений к трубопроводу. Это сокращает время и трудозатраты на монтаж.

• Трехходовой клапан требует тщательного выравнивания портов и правильного выбора конфигурации. Неправильная установка может привести к проблемам с потоком или снижению эффективности.

Рекомендации по техническому обслуживанию:

• Двухходовой клапан имеет меньше движущихся частей, что снижает риск износа и упрощает процедуры технического обслуживания.

• Трехходовой клапан требует большего внимания из-за своей внутренней сложности, но усовершенствованная конструкция повышает долговечность. Например, клапаны с электроприводом KLD рассчитаны на длительный срок службы и стабильную работу даже в сложных условиях.




Применение 2-ходовых и 3-ходовых шаровых кранов в реальных системах

Распространенное применение двухходовых шаровых кранов

Сравнение 2 -ходовых и 3-ходовых шаровых кранов становится более понятным при рассмотрении реальных применений. Двухходовой шаровой кран широко используется в системах, где управление потоком остается простым и предсказуемым. Прямоточная конструкция обеспечивает эффективное движение жидкости, что помогает поддерживать стабильную работу системы с течением времени.

Во многих установках двухходовой клапан выступает в качестве надежного запорного компонента. Простота эксплуатации снижает вероятность сбоя и снижает требования к техническому обслуживанию. Это делает его подходящим как для жилых, так и для промышленных помещений, где надежность важнее гибкости.

Системы водоснабжения:

• На водопроводах часто устанавливают двухходовой клапан для регулирования расхода воды. Это позволяет быстро отключить его во время технического обслуживания или в аварийных ситуациях.

• Простая внутренняя структура помогает снизить потери давления, что повышает общую эффективность системы.

ОВиК и изоляция трубопроводов:

• В системах отопления и охлаждения используются двухходовые клапаны для изоляции определенных участков трубопровода. Это позволяет проводить техническое обслуживание без остановки всей системы.

• Стабильные характеристики уплотнения обеспечивают длительную эксплуатацию, особенно в средах, чувствительных к температуре.

Промышленный контроль жидкости:

• В основных промышленных процессах используются двухходовые клапаны для управления потоком нефти, газа или химикатов. Простая конструкция обеспечивает стабильную производительность при непрерывной работе.

• Компактные версии с электроприводом, например, разработанные KLD, позволяют интегрировать в автоматизированные системы управления без увеличения сложности установки.

Распространенное применение трехходовых шаровых кранов

Трехходовой шаровой кран предназначен для систем, требующих большего, чем простое управление включением/выключением. Дополнительный порт позволяет жидкости менять направление или объединять потоки, что расширяет диапазон возможных применений. Эта гибкость становится важной в системах, где взаимодействуют несколько конвейеров.

В сложных промышленных процессах часто используются трехходовые клапаны для уменьшения количества компонентов. Вместо установки нескольких двухходовых клапанов один трехходовой клапан может выполнять задачи переключения или смешивания, что упрощает проектирование системы.

Системы отклонения потока:

• Трехходовой клапан используется для перенаправления потока между различными трубопроводами. Это часто встречается в системах, где жидкость необходимо направлять в разные пункты назначения в зависимости от условий эксплуатации.

• Возможность переключения путей потока снижает потребность в дополнительных клапанах и сводит к минимуму пространство для установки.

Процессы смешивания и смешивания:

• В таких приложениях, как контроль температуры или химическая обработка, трехходовой клапан позволяет объединить два потока жидкости. Это обеспечивает точный контроль над выходными условиями.

• Конфигурации T-портов особенно полезны в этих сценариях, поскольку они поддерживают одновременные потоковые соединения.

Многолинейные системы управления:

• Системы промышленной автоматизации часто требуют контроля над несколькими трубопроводами. Трехходовой клапан упрощает эту задачу, управляя несколькими путями потока в одном устройстве.

• Моторизованная конструкция повышает оперативность и обеспечивает интеграцию с системами управления для корректировки в реальном времени.

Когда использовать 2-ходовой или 3-ходовой шаровой кран (практические сценарии)

Выбор между 2-ходовым и 3-ходовым шаровым краном зависит от конструкции системы и требуемого уровня управления. Разные сценарии требуют разных решений, и выбор неправильного типа может привести к неэффективности или ненужным затратам.

Учет сложности системы:

• Простая трубопроводная система выигрывает от использования двухходового клапана, поскольку для нее требуется только базовое управление потоком. Добавление трехходового клапана в этом случае увеличивает стоимость, не обеспечивая дополнительной ценности.

• В сложной системе, особенно включающей несколько трубопроводов, часто требуется трехходовой клапан для управления направлением потока или функциями смешивания.

Автоматизация против ручного управления:

• В ручных системах обычно используются двухходовые клапаны из-за их простоты эксплуатации и более низкой стоимости. Простая конструкция хорошо работает, когда автоматизация не требуется.

• Автоматизированные системы выигрывают от трехходовых клапанов, поскольку они позволяют использовать более совершенные стратегии управления. Клапаны с электроприводом KLD поддерживают это, предлагая стабильную работу и гибкие конфигурации.

Вопросы размещения и трубопроводов:

• Ограниченное пространство для установки часто благоприятствует использованию трехходовых клапанов, поскольку они уменьшают количество необходимых компонентов. Один клапан может заменить несколько соединений, упрощая проектирование компоновки.

• Вместо этого в более крупных системах с достаточным пространством можно использовать несколько двухходовых клапанов, особенно когда приоритетом является контроль затрат.

В реальных приложениях решение обычно сводится к балансу между простотой и функциональностью. Каждый тип клапана служит определенной цели в зависимости от требований системы.

Как правильно выбрать 2-ходовой и 3-ходовой шаровой кран

Ключевые факторы выбора для покупателей

Выбор правильного 2-ходового и 3-ходового шарового крана начинается с понимания фактических потребностей системы. Многие пользователи обращают внимание только на тип клапана, но реальная производительность зависит от того, насколько хорошо клапан соответствует условиям потока и рабочей среде. Неправильный выбор может привести к нестабильному потоку, потере давления или ненужным затратам.

Соответствие требованиям к потоку:

• В системе, требующей простого отключения, следует использовать двухходовой клапан. Поток остается стабильным, логика управления остается ясной, а управление со временем становится простым.

• В системе, требующей переключения или смешивания, должен использоваться трехходовой клапан. Пути потока меняются в зависимости от условий эксплуатации, что повышает гибкость многолинейных систем.

• Во многих проектах выбор трехходового клапана имеет смысл только при наличии нескольких путей потока. В противном случае двухходовой клапан обеспечивает более высокую эффективность при меньших затратах.

Совместимость по давлению и средам:

• Материал клапана должен соответствовать рабочей среде. Нержавеющая сталь подходит для агрессивных жидкостей, а латунь или ПВХ лучше подходят для стандартных водных систем.

• Номинальные значения температуры и давления должны соответствовать условиям системы. Неправильный выбор может сократить срок службы клапана или вызвать утечку.

• Клапаны KLD предназначены для работы в широком диапазоне сред, включая приложения с высоким давлением и температурой.

Учет сложности системы:

• Простые конвейеры выигрывают от меньшего количества компонентов. Двухходовой клапан снижает сложность установки и затраты на техническое обслуживание.

• Сложные системы требуют гибкого управления потоками. Трехходовой клапан упрощает прокладку трубопроводов за счет уменьшения количества необходимых клапанов.

Вопросы автоматизации (шаровые краны с электроприводом)

Автоматизация играет важную роль в выборе современной арматуры. И 2-ходовой, и 3-ходовой шаровые краны могут быть оснащены электроприводами, но их назначение различается в зависимости от требований системы. Автоматизация повышает точность управления и уменьшает ручное вмешательство, особенно при крупномасштабных или непрерывных операциях.

Когда использовать электрические приводы:

• Системы, требующие дистанционного управления или работы по расписанию, выигрывают от клапанов с электроприводом. Это позволяет осуществлять корректировку в режиме реального времени без ручного управления.

• Среды, где доступ ограничен или небезопасен, также требуют автоматизированных решений. Электрические приводы повышают безопасность и надежность.

• Компактные конструкции приводов, например, используемые KLD, позволяют устанавливать их в ограниченном пространстве, сохраняя при этом стабильную производительность.

Преимущества автоматического управления клапанами:

• Повышенная точность управления потоком, особенно в системах, требующих частой регулировки.

• Более быстрое время отклика по сравнению с ручным управлением, что повышает эффективность системы.

• Длительный срок службы благодаря оптимизированной конструкции двигателя и технологии уплотнений, что сокращает время простоев и частоту технического обслуживания.

Интеграция с системами управления:

• Современные клапаны могут подключаться к ПЛК или системам автоматизации здания, обеспечивая централизованное управление.

• Такие функции, как безопасное позиционирование, светодиодная индикация и сигналы тревоги, улучшают мониторинг системы.

• Гибкая совместимость по напряжению обеспечивает использование в различных регионах и промышленных стандартах.

Распространенные ошибки, которых следует избегать при выборе шаровых кранов

Выбор неправильного 2-ходового и 3-ходового шарового крана часто приводит к проблемам с производительностью или ненужным расходам. Многие ошибки при выборе возникают из-за того, что внимание сосредоточено только на типе клапана без детального рассмотрения системных требований.

Завышенный тип клапана:

• Трехходовой клапан иногда выбирают даже тогда, когда требуется только базовое регулирование расхода. Это увеличивает стоимость и усложняет систему.

• Двухходовой клапан может оказаться недостаточным в системах, требующих переключения потока, что приведет к снижению производительности или перепроектированию.

Неправильная конфигурация порта:

• Выбор неправильной внутренней конструкции, например использование L-порта при необходимости смешивания, может привести к неисправности системы.

• Перед установкой необходимо правильно понять направление потока и положение клапана.

Игнорирование потребностей в долгосрочном обслуживании:

• Сложные клапаны требуют большего внимания при обслуживании. Выбор клапана без учета условий эксплуатации может увеличить время простоя.

• Высококачественные клапаны с электроприводом, такие как изделия KLD, сокращают частоту технического обслуживания благодаря прочной конструкции и длительным рабочим циклам.

Тщательная оценка этих факторов гарантирует, что клапан будет работать так, как ожидается, в реальных условиях эксплуатации, что позволит избежать ненужных регулировок после установки.

Заключение

Выбор между 2-ходовым и 3-ходовым шаровым краном зависит от потребностей в расходе и конструкции системы. KLD предлагает как 2-ходовые, так и 3-ходовые шаровые краны с электроприводом, предназначенные для надежной автоматизации. Их компактная конструкция экономит место для установки и обеспечивает гибкую компоновку системы. Передовые технологии двигателя и уплотнений обеспечивают длительный срок службы и стабильную работу. Эти функции помогают пользователям добиться эффективного управления, одновременно снижая потребности в обслуживании в различных отраслях.

Часто задаваемые вопросы

Вопрос: Что такое двухходовой и трехходовой шаровой кран?

A: 2-ходовой и 3-ходовой шаровой клапан регулирует поток. Один перекрывает поток, другой перенаправляет или смешивает его.

Вопрос: Когда следует использовать трехходовой шаровой кран?

A: Используйте трехходовой шаровой кран, когда поток должен переключаться или смешиваться между трубопроводами.

Вопрос: Взаимозаменяемы ли двухходовой и трехходовой шаровые краны?

О: 2-ходовой и 3-ходовой шаровые краны не всегда взаимозаменяемы, поскольку их функции различаются.

Вопрос: Какой шаровой кран дороже: двухходовой или трехходовой?

Ответ: Трехходовой шаровой кран обычно стоит дороже из-за сложной конструкции и дополнительных функций.

Вопрос: Можно ли автоматизировать 2-ходовой и 3-ходовой шаровой кран?

A: 2-ходовой и 3-ходовой шаровой кран может использовать электрические приводы для автоматического управления.
