Описание

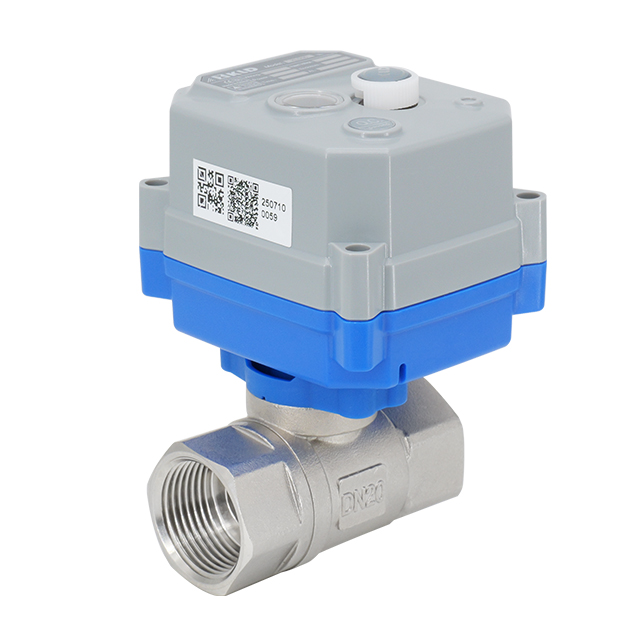

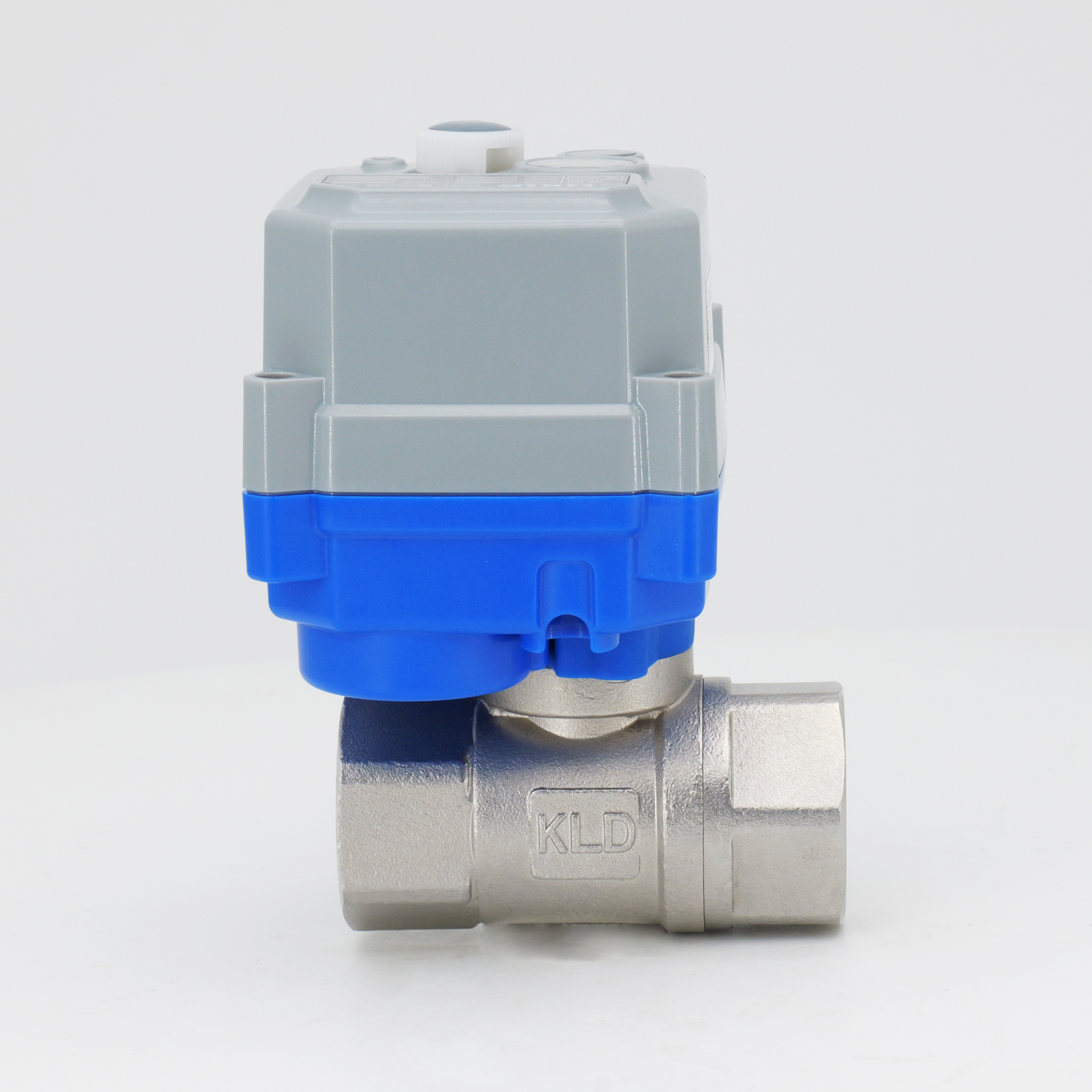

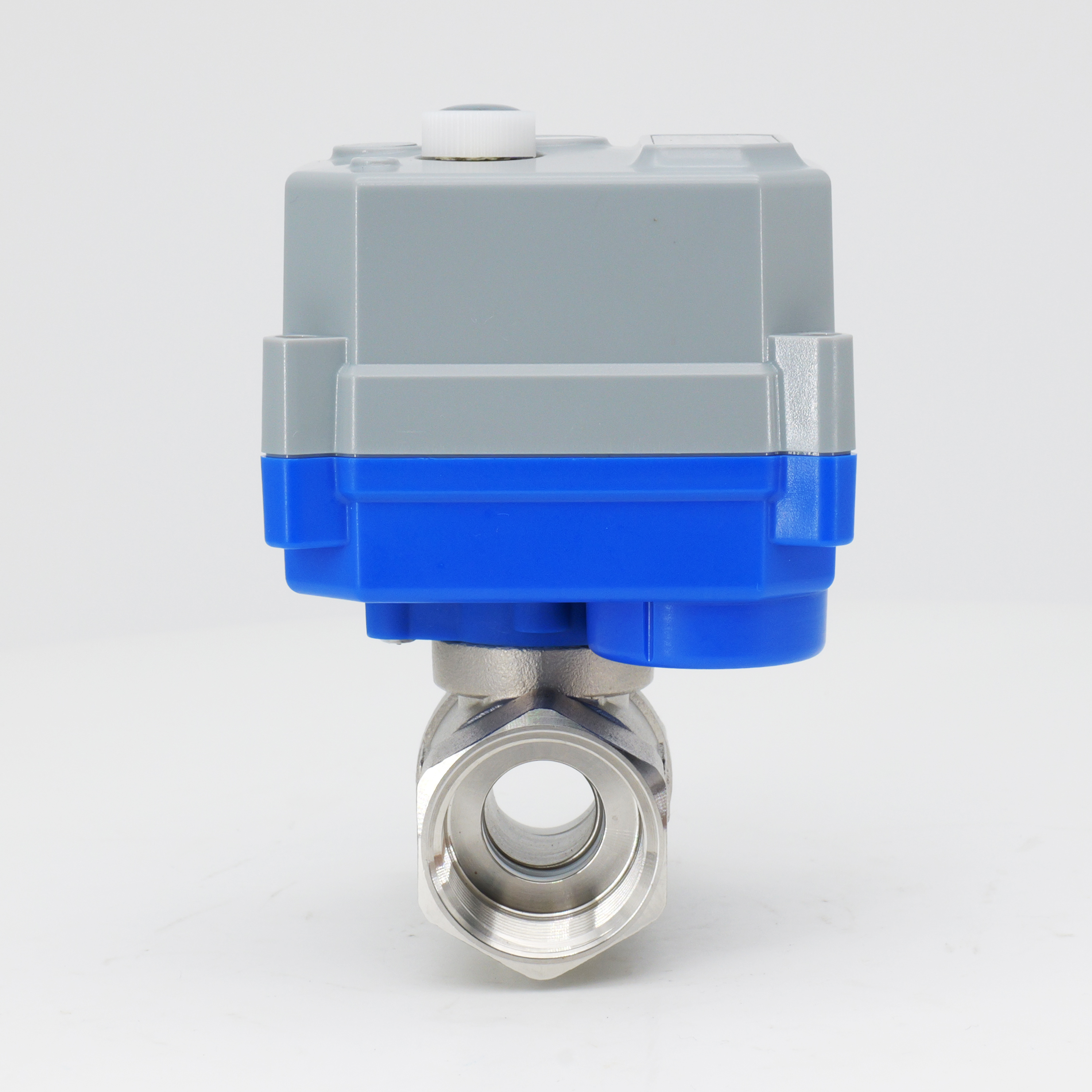

Двухходовой моторизованный шаровой кран KLD30S/SJ Normal On/Off с уменьшенным проходным отверстием имеет соединения с внутренней резьбой. Доступны размеры DN20, DN25 и DN32. Корпус клапана и крышка изготовлены из никелированной латуни, нержавеющей стали 304 или 316L. Мяч доступен из стали 304/316L, PPO или в специальном износостойком исполнении. Седла шаров из ПТФЭ обеспечивают надежное уплотнение. Конструкция с уменьшенным диаметром отверстия обеспечивает экономичное управление потоком в тех случаях, когда не требуется полнопроходное соединение. Модель 30S оснащена маховиком ручного управления. В 30SJ он отсутствует для компактной установки. Срок службы привода может быть увеличен до 500 000 циклов. Доступны высокотемпературные монтажные кронштейны для сред с температурой до 150°C. Изготовлено в соответствии с системой менеджмента качества ISO 9001.
Технические характеристики
Тип клапана: 2-ходовой шаровой кран с электроприводом уменьшенного диаметра
Размеры: Ду20, Ду25, Ду32
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: 0–100°C/120°C/150°C
Температура окружающей среды: от -20°C до 45°C (настраиваемая) ※1
Этот клапан широко используется в системах промышленной автоматизации, водоподготовки и контроля жидкости, где полнопроходной поток не является обязательным. Конструкция с уменьшенным внутренним диаметром представляет собой компактное и экономичное решение. Подходит для малопоточного водоснабжения, дренажа и защиты окружающей среды. Работает как с жидкими, так и с газообразными средами. Доступны три размера портов с дополнительными высокотемпературными кронштейнами для сложных температурных условий.
※1 Индивидуальная настройка доступна для температур вне диапазона >45°C или <-20°C.
① t<-40°C, подключайте питание не менее чем за 15 минут (рекомендуется 30 минут) перед использованием. При более высоких температурах окружающей среды время прогрева может быть сокращено.
② t<- 40°C в течение длительного времени, добавьте защиту приводу, например, нагревательным кабелем. Не требуется при температуре окружающей среды ≥ -15°C.
Приложения
Промышленная автоматизация и контрольно-измерительные приборы
Интеллектуальные контроллеры экономии воды и исполнительные терминалы
Охрана окружающей среды, малорасход, водоснабжение и водоотведение, водоподготовка
Таблица проводов и электрических параметров
Без ручного управления 【30SJ】
| Проводка | Номинальное напряжение | Диапазон напряжения | Макс. Власть | Рабочий ток | Ток покоя | Внешний предохранитель ※2 | |
| Б3(С) БД3(С) | DC5V | DC4-8В | 4 Вт | ≤55 мА | 15±5мА | 2A | |
| DC12V | 10-15 В постоянного тока | 4 Вт | ≤30 мА | 15±5мА | 1A | ||
| DC24V | 20-28 В постоянного тока | 4 Вт | ≤40 мА | 10±5мА | 1A | ||
| AC220V | AC95-265В | 7 Вт | ≤10 мА | 10±5мА | 1A | ||
| КТ2(С) КТ32(С) | DC5V | DC4-8В | 7 Вт | ≤1,1 А | 20±5мА | 3A | |
| DC12V | 10-15 В постоянного тока | 10 Вт | ≤835 мА | 20±5мА | 2A | ||
| DC24V | 20-28 В постоянного тока | 10 Вт | ≤420 мА | 20±5мА | 1A | ||
| AC220V | AC95-265В | 15 Вт | ≤70 мА | 10±5мА | 1A | ||
С ручным управлением 【30S】
| Проводка | Номинальное напряжение | Диапазон напряжения | Макс. Власть | Рабочий ток | Ток покоя | Внешний предохранитель ※2 | |
Б2(С/Дж) Б3(С/Дж) БД3(С/Дж) Б33(Дж) Б43.Б44 | DC12V | 10-15 В постоянного тока | 8 Вт | ≤120 мА | 70±5мА | 2A | |
| AC/DC24V | AC16-30В | 7 Вт | ≤100 мА | 40±5мА | 1A | ||
| 16-40 В постоянного тока | |||||||
Б3(Дж) БД3(Дж) Б33(Дж) | AC220V | AC95-265В | 10 Вт | ≤25 мА | 10±5мА | 1A | |
КТ2(С/П) КТ32(С/Дж) | DC12V | 10-15 В постоянного тока | 10 Вт | ≤920 мА | 35±5мА | 2A | |
| AC/DC24V | AC12-30В | 12 Вт | ≤520 мА | 35±5мА | 2A | ||
| 12-40 В постоянного тока | |||||||
КТ2(Дж) КТ32(Дж) | AC220V | AC95-265В | 19 Вт | ≤90 мА | 20±5мА | 1A | |
Высокоскоростной
| Проводка | Номинальное напряжение | Диапазон напряжения | Макс. Власть | Рабочий ток | Ток покоя | Внешний предохранитель ※2 | |
Б3(Дж) BD3(J | DC24V | 20-26 В постоянного тока | 12 Вт | ≤300 мА | 15±5мА | 2A | |
КТ2(Дж) КТ32(Дж) | DC24V | 20-26 В постоянного тока | 25 Вт | ≤1,05 А | 25±5мА | 3A | |
※2 Характеристики внешнего быстродействующего предохранителя: номинальный ток в ≥ 2–5 раз превышает макс. номинальный ток одного клапана с электроприводом. Для нескольких клапанов, подключенных параллельно, номинал предохранителя должен быть увеличен в соответствии с фактическими требованиями.
Примечания: Для функции Fail-Safe выберите элемент управления серии KT. Перечисленные выше параметры являются стандартными. Для получения более подробной информации, пожалуйста, проконсультируйтесь с нашим торговым персоналом.

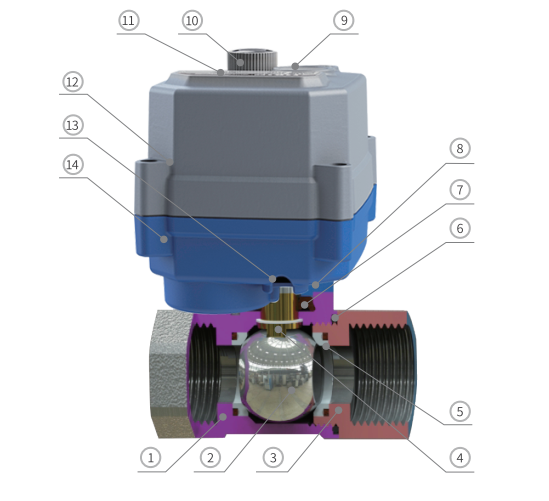

Основные компоненты диаграмма
Основные компоненты
| Нет. | Часть | Материал | QTY |
| 1 | Тело | Никелированная латунь/304/316L | 1 |
| 2 | Мяч | 304/316L/PPO/Специальный износостойкий шарик | 1 |
| 3 | Капот | Никелированная латунь /304/316L | 1 |
| 4 | Корень | Латунь/304/316L | 1 |
| 5 | Шаровое сиденье ※3 | PTFE | 2 |
| 6 | Уплотнение капота | ЭПДМ/НБР/ФПМ ※4 | 1 |
| 7 | Уплотнение штока | ЭПДМ/НБР/ФПМ ※4 | 1 |
| 8 | Монтажный кронштейн | ПА66 | 1 |
| 9 | Смотровое окно | Прозрачный ПК | 1 |
| 10 | Маховик ※5 | ПОМ | 1 |
| 11 | Этикетка | ПК | 1 |
| 12 | Верхняя крышка | ПК-сплав ※6 | 1 |
| 13 | Контргайка кабельного ввода | ПА66 | 1 |
| 14 | Нижняя крышка | ПК-сплав ※6 | 1 |
※ 3 Для газообразных сред рекомендуется использовать износостойкий ПТФЭ.
※ 4 Другие материалы можно настроить.
※5 серий 30SJ без маховика.
※6 Избегайте прямого или косвенного контакта ПК с органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан, хлороформ и т. д., из-за коррозионной стойкости материалов ПК.

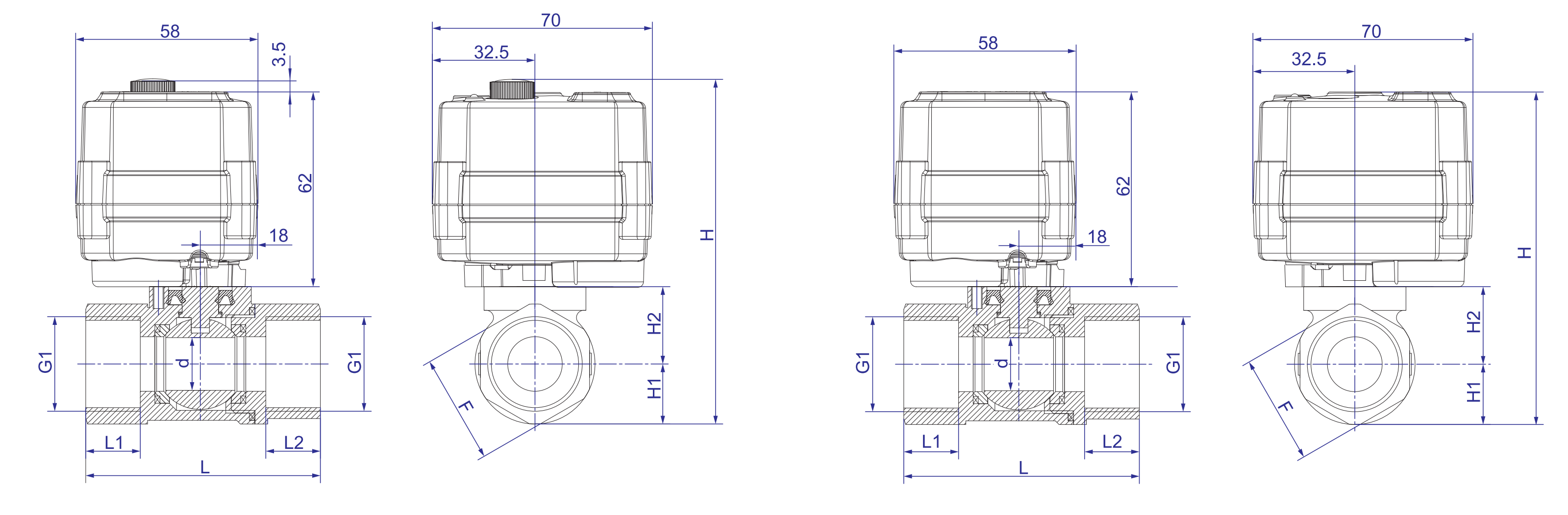

| Размеры-30S 【DN20-DN32】 | Размеры-30SJ 【DN20-DN32】 |
 | |
Размеры (мм)
| Тип телосложения | Тип подключения | DN | d | L1 = L2 | L | H | H1 | H2 | F | G1 | Материал | W (кг) | |
| 30С | 30SJ | ||||||||||||
| Уменьшенный диаметр, 2-ходовой | Внутренняя резьба | DN20 | 15 | 15 | 64.5 | 103.25 | 99.75 | 16.5 | 21.25 | 30 | G3/4 ' | Ку/304/316Л | - |
| DN25 | 20 | 18 | 76.0 | 111.75 | 108.25 | 21.5 | 24.75 | 38 | G1 ' | Ку/304/316Л | - | ||
| DN32 | 20 | 20 | 80.0 | 114.25 | 110.75 | 24.0 | 24.75 | 48 | G1-1/4 ' | Cu | - | ||
Примечание:
1. Допуски на размеры детали соответствуют GB/T 1804-2000, класс m.
2. Допуск сборки: ±2 мм.
3. Дополнительные резьбы портов: NPT, G и т. д. Укажите при заказе.
4. Для средних температур от 100°C до 150°C требуется высокотемпературный монтажный кронштейн. Общая высота = H + 33 мм.
5. Для средних температур от 150°C до 200°C требуется высокотемпературный монтажный кронштейн. Общая высота = H + 56 мм.
Внимание:
1. Из-за различий от партии к партии данные могут быть незначительно изменены. Физический продукт имеет преимущественную силу. Мы оставляем за собой право на изменения без предварительного уведомления!
2. По вопросам применения с ограниченным пространством для установки или строгими требованиями к размерам обращайтесь к соответствующему торговому персоналу.
Инструкции по переопределению ручного
Ручное управление должно выполняться при выключенном питании. Подробную информацию см. в руководстве.
※ При условии технических изменений
