Описание

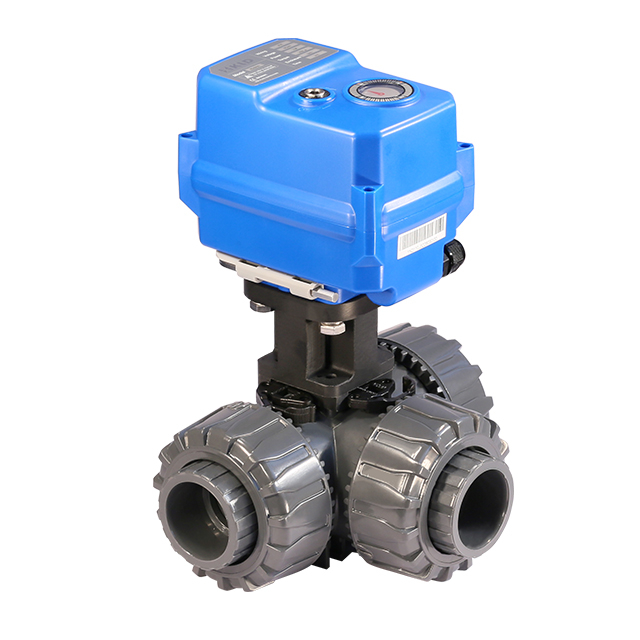

Трехходовой шаровой клапан с электроприводом KLD200 (UPVC) имеет корпус и шар из ПВХ, что обеспечивает превосходную коррозионную стойкость и делает его особенно подходящим для применений, связанных с химическими или агрессивными средами. Он оснащен функцией отказоустойчивости, позволяющей выбирать между нормально открытым или нормально закрытым режимом работы, и служит долговечной и надежной альтернативой электромагнитным клапанам. Бесщеточный двигатель обеспечивает стабильную работу, а входящий в комплект шестигранный ключ обеспечивает безопасное ручное управление при отключении питания. Благодаря своей компактной конструкции клапан идеально подходит для интеграции в небольшое оборудование и автоматизированные системы, а степень защиты IP67 обеспечивает надежную водонепроницаемую и пыленепроницаемую работу.
Технические характеристики включают
Тип клапана: трехходовой шаровой кран с электроприводом.
Материал корпуса: ПВХ.
Тип соединения: Резьба/гнездо (стандарт GB)
Доступные размеры: Ду15, Ду20, Ду25, Ду32, Ду40.
Номинальное давление: максимум 1,0 МПа.
Средняя температура: от 0 ° C до 45 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
Ручное управление: шестигранный ключ (для использования в ситуациях отсутствия электроэнергии)
Трехходовой шаровой кран с электроприводом KLD200 из ПВХ широко используется в системах водоочистки, водосберегающих устройствах и других экологически чистых автоматизированных системах управления. Он обеспечивает длительный срок службы до 20 000 циклов. Доступны как стандартные, так и высокоскоростные версии для удовлетворения различных эксплуатационных требований.
Сертифицирован CE.
Приложения
Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
20 нм | DC24V | 85 Вт | B3S/BD3S | 1с | IP67 или F Тип | 1,0 МПа | 0-45 ℃ |
15 нм | DC12V | 15 Вт/25 Вт@Kt | B2S/B3S/BD3S/KT32S | 15 с | |||
20 нм | DC12VH | 25 Вт@10s/ 36w@kt | 10 -е годы | ||||
20 нм 15 нм@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10 с/6 с | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 нм | AC24V | 15 Вт | B3S/BD3S | 15 с | |||
AC110V | |||||||
AC220V |
Примечания: Тип S использует обратную связь по микродвижению, которая может поддерживать состояние сигнала после сбоя питания с небольшой задержкой относительно действия положения клапана. Если требуется синхронный сигнал обратной связи с положением клапана, рекомендуется использовать реле обратной связи 200C-J, а подробные технические параметры можно получить, обратившись в нашу службу поддержки клиентов.
Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | UPVC | 1 |
| 2 | Мяч | UPVC | 1 |
| 3 | Место для мяча | PTFE | 1 |
| 4 | Кабельный разъем | Нейлон/никелированная латунь | 1 |
| 5 | Жилье | ПК сплав ※ / алюминий-хит | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Шестигранный ключ | Инструментальная сталь | 1 |
※ Избегайте прямого или косвенного контакта ПК с органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан, хлороформ и т. д., из-за коррозионной стойкости материалов ПК.
| Размеры【DN15-DN40】 | |
 |
Размеры (мм)
DN |
d | L1 = L2 = L3 | G1 | L4 | L | H | W (кг) | ||||
нить | гнездо | нить | гнездо | нить | гнездо | нить | гнездо | ||||
DN15 | 15 | 15.0 | 15.0 | G1/2 ″ | 20 | 62.50 | 58.50 | 125.0 | 117.0 | 171.5 | 1.1 |
DN20 | 20 | 20.0 | 16.3 | G3/4 ″ | 25 | 73.00 | 72.00 | 146.0 | 144.0 | 182.0 | 1.3 |
DN25 | 25 | 25.0 | 19.1 | G1 ″ | 32 | 83.00 | 79.00 | 166.0 | 158.0 | 206.0 | 1.7 |
DN32 | 32 | 32.0 | 21.4 | G1-1/4 ″ | 40 | 97.75 | 91.75 | 195.5 | 183.5 | 224.0 | 2.1 |
DN40 | 40 | 21.4 | 31.0 | G1-1/2 ″ | 50 | 105.50 | 109.50 | 211.0 | 219.0 | 236.0 | 2.6 |
Примечания: Приведенные выше данные относятся к стандарту GB.
Функциональные данные
Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 Тип F [влагонепроницаемый, с добавлением осушающего нагревателя] Согласно Q/12NK 4404-2023 |
Ручное переопределение | Подходящий шестигранный ключ (только при выключенном питании) |
| Индикатор положения |  |
Условия труда
Окружающая температура. | -15 ℃＜ T ＜ 45 ℃ |
Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0—45℃ |
※ При условии технических изменений
