Описание

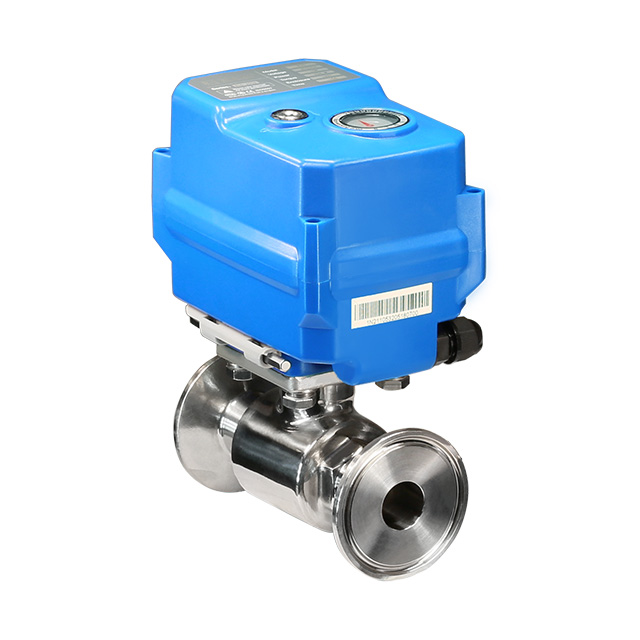

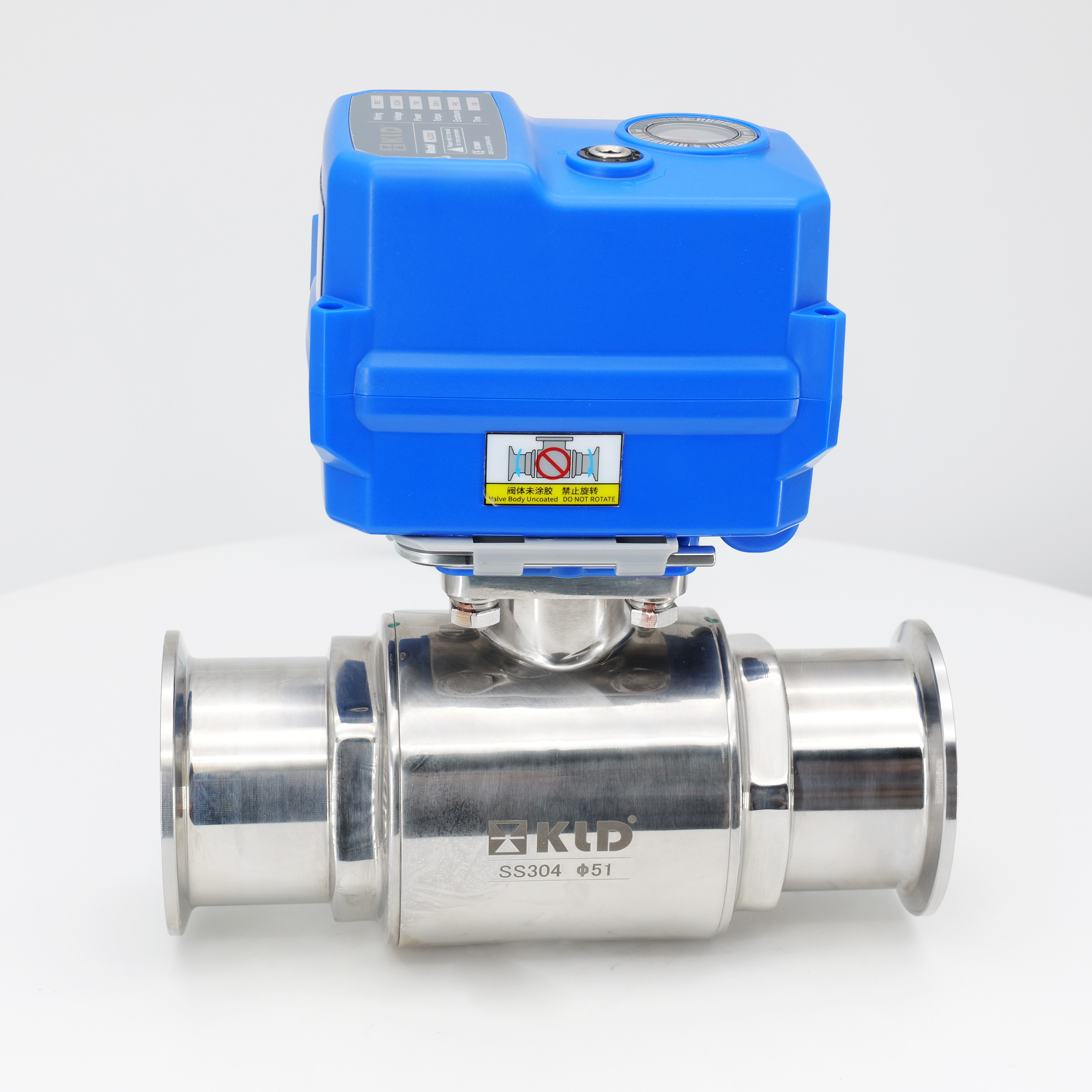

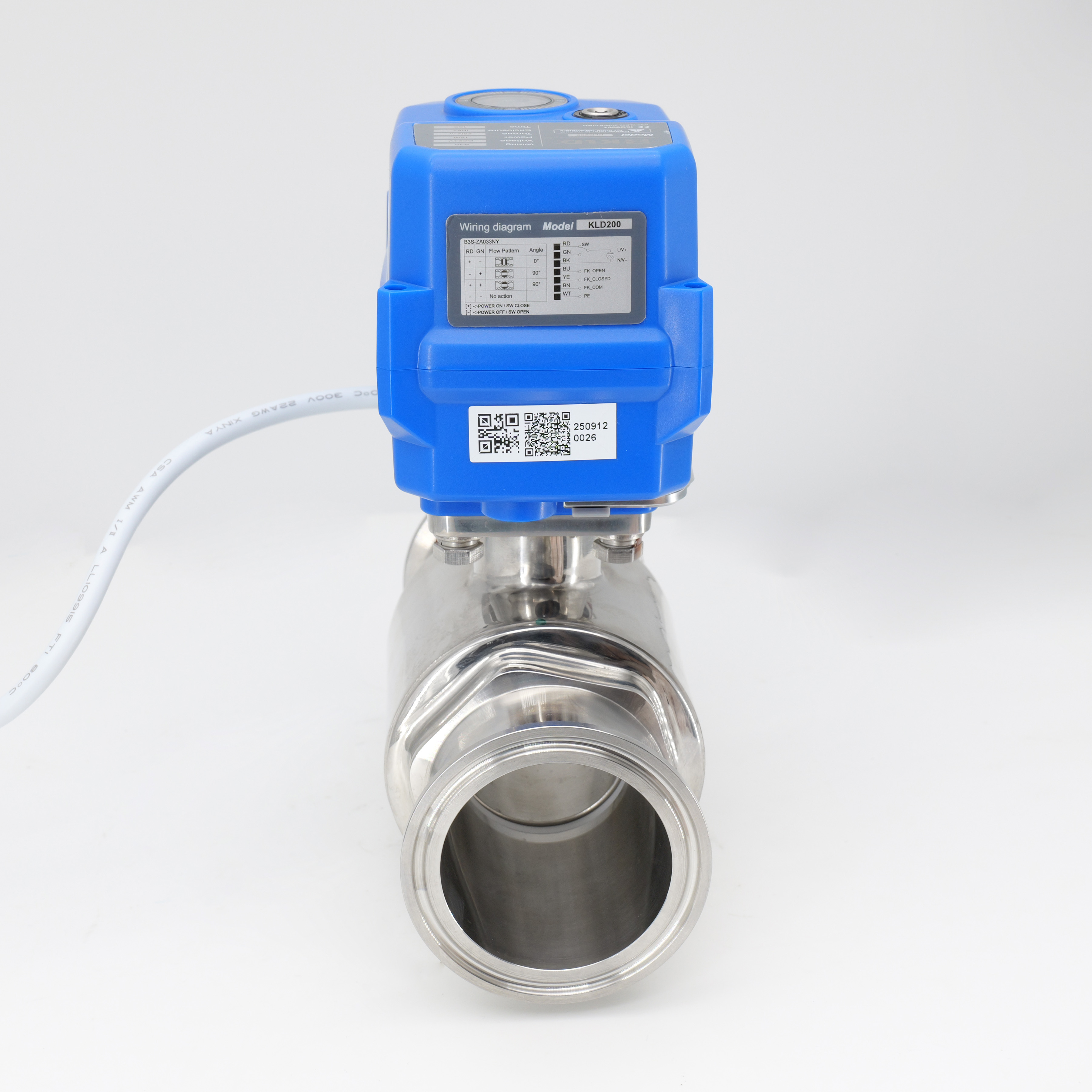

2-ходовой шаровой кран с электроприводом KLD200 для быстрой сборки (Tri-Clamp) изготовлен из нержавеющей стали 304, 316 или 316L, обладает превосходной коррозионной стойкостью и подходит для использования в различных средах. Функция отказоустойчивости (автоматический сброс при выключении питания), вы можете выбрать нормально закрытый или нормально открытый, поэтому это лучшая альтернатива электромагнитным клапанам. Он приводится в действие электроприводом и оснащен маховиком для управления, облегчающим дистанционное управление. Имея степень защиты IP67, он демонстрирует хорошие водонепроницаемые и пыленепроницаемые характеристики.
Технические характеристики включают
Тип клапана: 2-й электрический клапан для быстрого собранного
Размеры: Ф.19, Ф25, Ф32, Ф38, Ф.А.55, Ф51
Тип соединения: быстро собранный (три-зажимы)
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
KLD 200 двухсторонний моторизованный шаровой клапан для быстро собранного (Tri-CLAMP) превосходит качество материала, диапазон приложений, уровень защиты и режим привода. Это высококачественный и универсальный продукт промышленного клапана, широко используемый в различных областях управления жидкостью.
Высокоскоростная версия является дополнительной.
Сертифицирован CE.

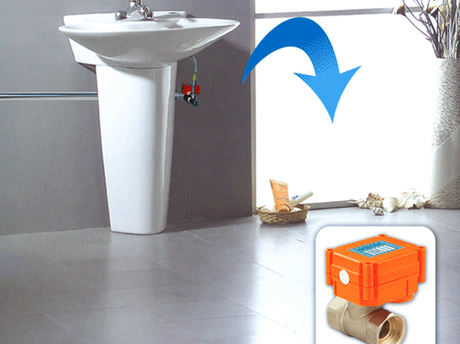

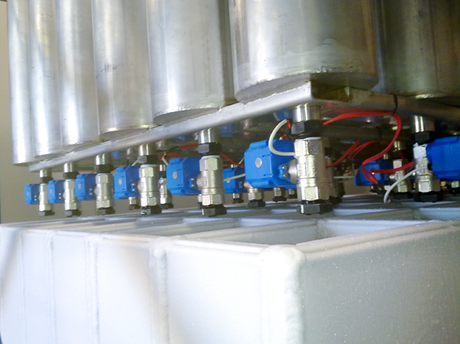

Приложения
Система очистки воды
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защита Сорт | Максимум Давление | Средний темп. |
20 нм | DC24V | 85 Вт | B3S/BD3S | 1с | IP67 или F -тип | 1,0 МПа | 0-100 ℃ ※ 2 |
15 нм | DC12V | 15 Вт/25 Вт@Kt | B2S/B3S/BD3S/KT32S | 15 с | |||
20 нм | DC12VH | 25 Вт@10s/36w@kt | 10 -е годы | ||||
20 нм 15 нм@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10 с/6 с | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 нм | AC24V | 15 Вт | B3S/BD3S | 15 с | |||
AC110V | |||||||
AC220V |
※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.
Примечания: Тип S использует обратную связь по микродвижению, которая может поддерживать состояние сигнала после сбоя питания с небольшой задержкой относительно действия положения клапана. Если требуется синхронный сигнал обратной связи с положением клапана, рекомендуется использовать реле обратной связи 200C-J, а подробные технические параметры можно получить, обратившись в нашу службу поддержки клиентов.

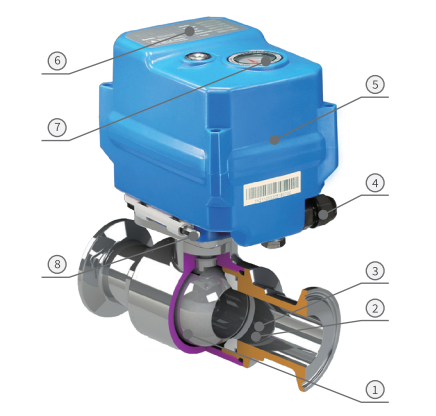

Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | 304/316/316L | 1 |
| 2 | Мяч | 304/316/316L | 1 |
| 3 | Место для мяча | PTFE | 2 |
| 4 | Кабельный разъем | Нейлон, никелированная латунь | 1 |
| 5 | Жилье | ПК сплав ※ / алюминий-хит | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Шестигранный ключ | Инструментальная сталь | 1 |
※ Избегайте прямого или косвенного контакта ПК с органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан, хлороформ и т. д., из-за коррозионной стойкости материалов ПК.

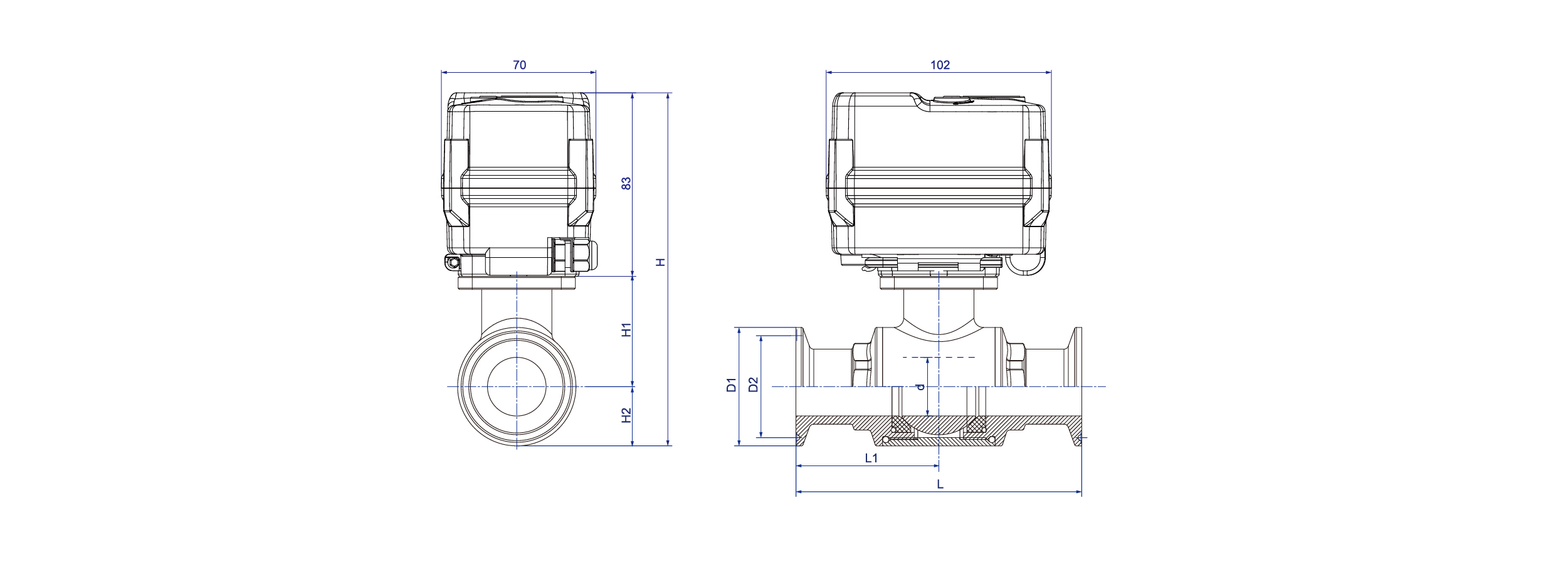

Размеры 【Ф19-Ф51】
Размеры (мм)
DN | d | D1 | D2 | L | L1 | H1 | H2 | H | W (кг) | ||
| Фе19 | 14.0 | 50.5 | 43.5 | 103.0 | 51.50 | 37.50 | 25.25 | 151.0 | 1.4 | ||
| Ф25 | 18.5 | 50.5 | 43.5 | 116.0 | 58.00 | 39.50 | 25.25 | 147.8 | 1.5 | ||
| FP32 | 25.0 | 50.5 | 43.5 | 122.0 | 61.00 | 47.00 | 25.25 | 155.3 | 1.6 | ||
| FP38 | 32.0 | 50.5 | 43.5 | 136.0 | 68.00 | 51.20 | 30.00 | 164.2 | - | ||
| FP45 | 38.0 | 50.5 | 64.0 | 43.5 | 56.5 | 147.5 | 73.75 | 56.50 | 35.50 | 175.0 | - |
| FP51 | 38.0 | 64.0 | 56.5 | 161.0 | 80.50 | 56.50 | 35.50 | 175.0 | - | ||
Функциональные данные
| Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 Тип F [влагонепроницаемый, с добавлением осушающего нагревателя] Согласно Q/12NK 4404-2023 |
| Ручное переопределение | Подходящий шестигранный ключ (только при выключенном питании) |
| Индикатор положения |  |
Условия труда
| Окружающая температура. | -15 ℃＜ t ＜ 45 ℃ (можно настроить для другой температуры) |
| Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0—100 ℃ |
※ При условии технических изменений
