Описание

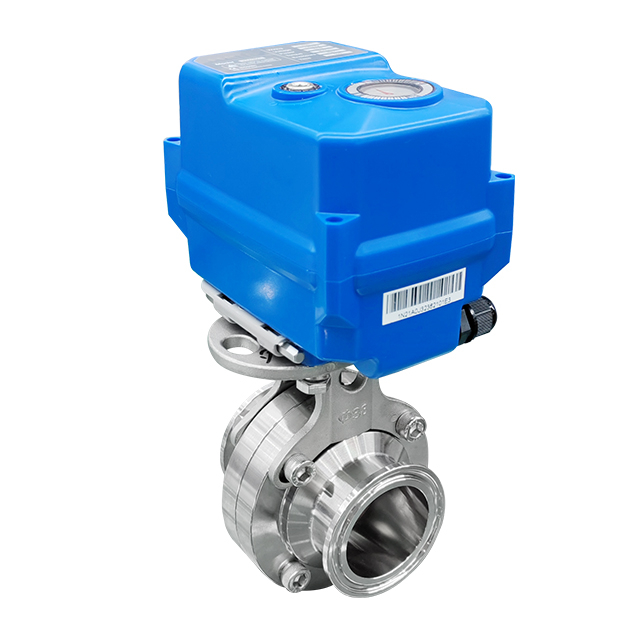

Моторизованный дроссельный клапан KLD200 предназначен для быстрой сборки и соответствует санитарным нормам, что делает его пригодным для применений, требующих чистой и гигиеничной работы с жидкостями. Корпус клапана и диск изготовлены из нержавеющей стали 304, 316 или 316L, что обеспечивает отличную коррозионную стойкость и соответствие санитарным требованиям. Он оснащен функцией отказоустойчивости для выбора между нормально открытым или нормально закрытым режимом работы, что служит надежной и эффективной альтернативой электромагнитным клапанам. Бесщеточный двигатель обеспечивает стабильную и бесшумную работу, а входящий в комплект шестигранный ключ обеспечивает безопасное ручное управление при отключении питания. Благодаря своей компактной конструкции и степени защиты IP67, клапан является водонепроницаемым и пыленепроницаемым и идеально подходит для интеграции в автоматизированные системы, где гигиена и надежность имеют решающее значение.
Технические характеристики включают
Тип клапана: моторизованный дроссельный клапан
Подключение: Быстрый монтаж (санитарный стандарт)
Доступные размеры: Ф19, Ф25, Ф32, Ф38, Ф45.
Номинальное давление: максимум 1,0 МПа.
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
Ручное управление: шестигранный ключ (для использования в ситуациях отсутствия электроэнергии)
Санитарные дроссельные заслонки с электроприводом KLD200 широко используются в системах водоочистки, экологически чистых водосберегающих устройствах и оборудовании автоматического управления в гигиенических средах. Он обеспечивает длительный срок службы до 20 000 циклов, а также доступны как высокоскоростной, так и стандартный режимы работы для удовлетворения различных эксплуатационных потребностей.
Сертифицирован CE.
Приложения
Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
20 нм | DC24V | 85 Вт | B3S/BD3S | 1с | IP67 или F -тип | 1,0 МПа | 0-100 ℃ ※ 2 |
15 нм | DC12V | 15 Вт/25 Вт@Kt | B2S/B3S/ BD3S/KT32S | 15 с | |||
20 нм | DC12VH | 25 Вт@10s/ 36w@kt | 10 -е годы | ||||
20 нм 15 нм@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10 с/6 с | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 нм | AC24V | 15 Вт | B3S/BD3S | 15 с | |||
AC110V | |||||||
AC220V |
※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.
Примечания: Тип S использует обратную связь по микродвижению, которая может поддерживать состояние сигнала после сбоя питания с небольшой задержкой относительно действия положения клапана. Если требуется синхронный сигнал обратной связи с положением клапана, рекомендуется использовать реле обратной связи 200C-J, а подробные технические параметры можно получить, обратившись в нашу службу поддержки клиентов.

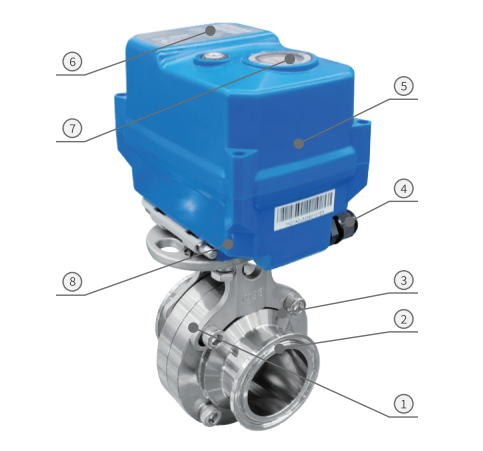

Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | 304/ 316/ 316Л | 1 |
| 2 | Диск | 304/ 316/ 316Л | 1 |
| 3 | Уплотнение | ФПМ/ВМК | 1 |
| 4 | Кабельный разъем | Нейлон никелированная , латунь | 1 |
| 5 | Жилье | ПК сплав ※ / алюминий-хит | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Шестигранный ключ | Инструментальная сталь | 1 |
※ Избегайте прямого или косвенного контакта ПК с органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан, хлороформ и т. д., из-за коррозионной стойкости материалов ПК.

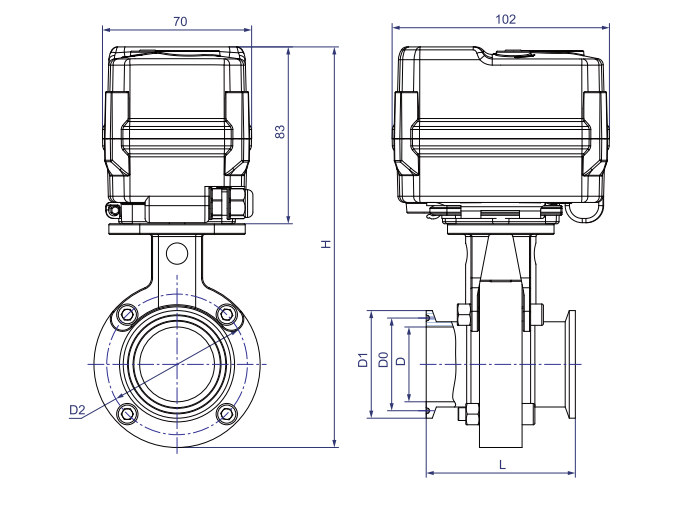

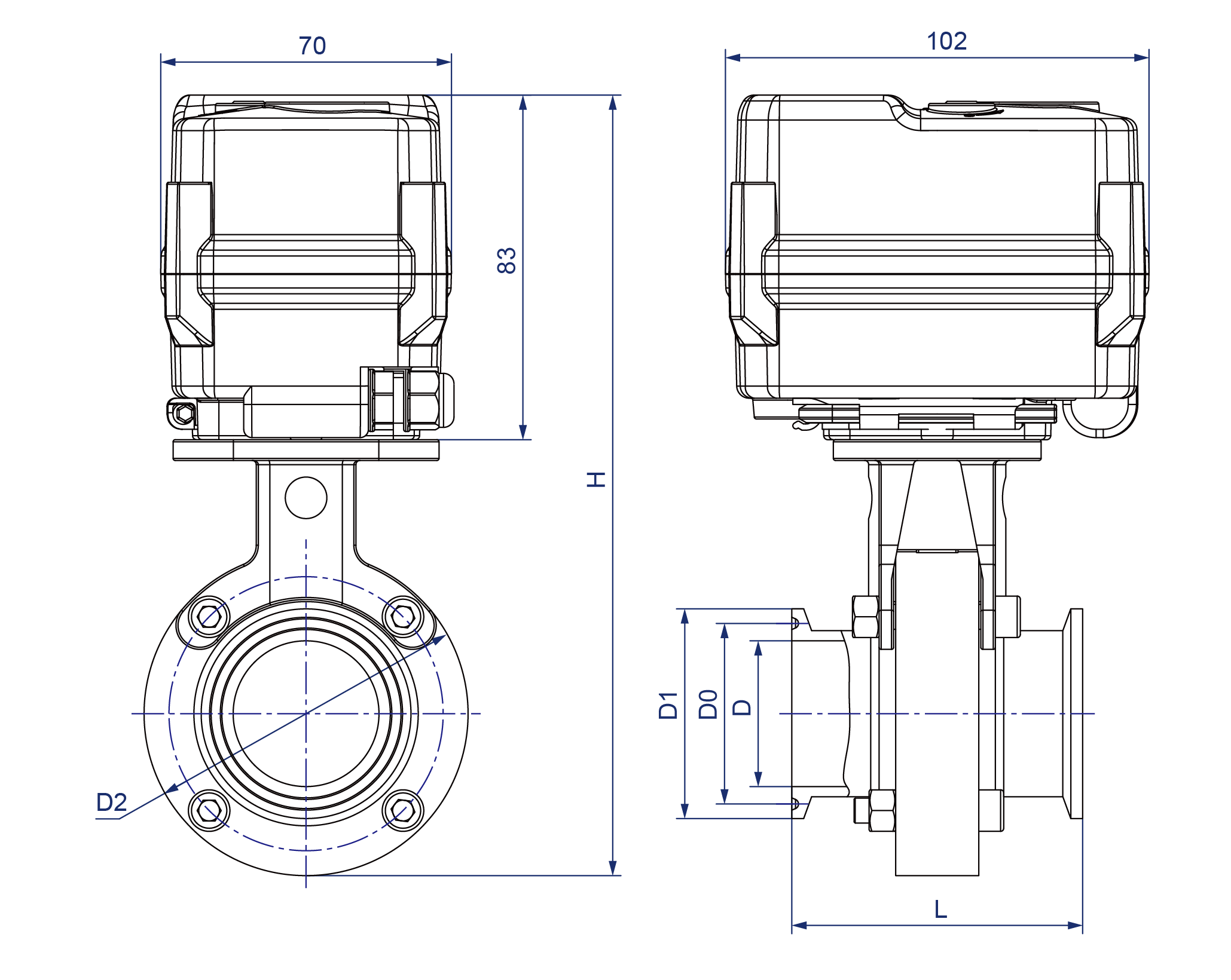

Размеры【Ф19-Ф45】
Размеры (мм)
DN | D | Д0 | D1 | D2 | L | H | W (кг) |
Фе19 | 15.8 | 43.5 | 50.5 | 76 | 66 | 189.0 | 1.8 |
| Ф25 | 22.4 | 43.5 | 50.5 | 76 | 66 | 189.0 | 1.8 |
| Ф32 | 28.8 | 43.5 | 50.5 | 79 | 66 | 190.5 | 1.8 |
| FP38 | 35.1 | 43.5 | 50.5 | 86 | 66 | 202.0 | 2.2 |
| FP45 | 41.0 | 56.5 | 64.0 | 90 | 70 | 205.0 | 2.5 |
Функциональные данные
Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 F тип [сырость, добавление осушительного обогревателя] Согласно Q/12NK 4404-2023 |
Ручное переопределение | Подходящий шестигранный ключ (только при выключенном питании) |
| Индикатор положения |  |
Условия труда
Окружающая температура. | -15 ℃＜ t ＜ 45 ℃ (можно настроить для другой температуры) |
Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0—100 ℃ |
※ При условии технических изменений
