Описание
Трехходовой шаровой клапан с электроприводом KLD200 доступен в различных материалах корпуса, включая нержавеющую сталь 304, нержавеющую сталь 316 и никелированную латунь, что обеспечивает превосходную коррозионную стойкость и гибкость для различных сред и условий окружающей среды. Он оснащен функцией отказоустойчивости, позволяющей выбирать между нормально открытым или нормально закрытым режимом работы, что делает его надежной и эффективной альтернативой электромагнитным клапанам. Бесщеточный двигатель обеспечивает стабильную и надежную работу, а входящий в комплект шестигранный ключ обеспечивает безопасное ручное управление при отключении питания. Благодаря компактному дизайну и степени защиты IP67 клапан является водонепроницаемым и пыленепроницаемым и идеально подходит для интеграции в автоматизированные системы и небольшое оборудование.
Технические характеристики включают
Тип клапана: трехходовой шаровой кран с электроприводом.
Материал корпуса: SS304, SS316 или никелированная латунь.
Тип соединения: резьба
Доступные размеры: DN25
Номинальное давление: максимум 1,0 МПа.
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
Ручное управление: шестигранный ключ (для использования в ситуациях отсутствия электроэнергии)
Трехходовой шаровой кран с электроприводом KLD200 широко используется в системах водоочистки, водосберегающих устройствах и другом экологически безопасном оборудовании автоматического управления. Он обеспечивает длительный срок службы до 20 000 циклов. Доступны как стандартные, так и высокоскоростные версии, соответствующие различным эксплуатационным требованиям.
Сертифицированный CE
Приложения
Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
20 нм | DC24V | 85 Вт | B3S/BD3S | 1с | IP67 или F -тип | 1,0 МПа | 0-100 ℃ ※ 2 |
15 нм | DC12V | 15 Вт/25 Вт@Kt | B2S/B3S/ BD3S/KT32S | 15 с | |||
20 нм | DC12VH | 25 Вт@10s/36w@kt | 10 -е годы | ||||
20 нм/ 15 нм@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10 с/6 с | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/ KT32S | |||||
20 нм | AC24V | 15 Вт | B3S/BD3S | 15 с | |||
AC110V | |||||||
AC220V |
※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.
Примечания: Тип S использует обратную связь по микродвижению, которая может поддерживать состояние сигнала после сбоя питания с небольшой задержкой относительно действия положения клапана. Если требуется синхронный сигнал обратной связи с положением клапана, рекомендуется использовать реле обратной связи 200C-J, а подробные технические параметры можно получить, обратившись в нашу службу поддержки клиентов.

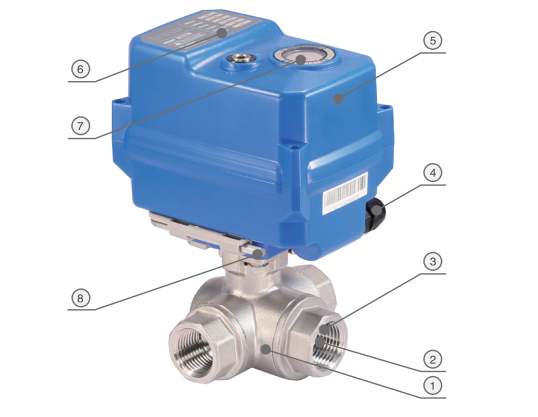

Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | 304/ 316L/ никелированная латунь | 1 |
| 2 | Мяч | 304/ 316L/ износостойкий материал | 1 |
| 3 | Место для мяча | PTFE | 1 |
| 4 | Кабельный разъем | Нейлон/никелированная латунь | 1 |
| 5 | Жилье | ПК сплав ※ / алюминий-хит | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Шестигранный ключ | Инструментальная сталь | 1 |
※ Избегайте прямого или косвенного контакта ПК с органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан, хлороформ и т. д., из-за коррозионной стойкости материалов ПК.

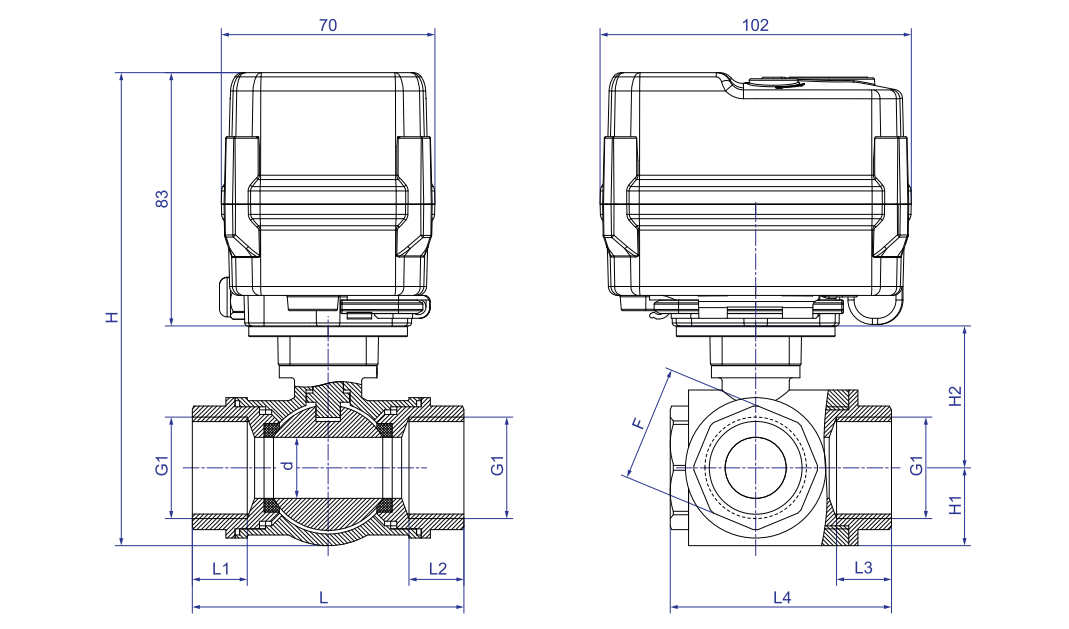

Размеры【DN25】
Размеры (мм)
DN | d | G1 | L1 = L2 = L3 | L | L4 | H1 | H2 | H | F | W (кг) |
DN25 | 20 | G1 ' | 18 | 89 | 72.5 | 25.5 | 46.5 | 155 | 38 | - |
Примечания: BSP, NPT, GB и т. д. не являются обязательными.
Функциональные данные
Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 Тип F [влагонепроницаемый, с добавлением осушающего нагревателя] Согласно Q/12NK 4404-2023 |
Ручное переопределение | Подходящий шестигранный ключ (только при выключенном питании) |
| Индикатор положения |  |
Условия труда
Окружающая температура. | -15 ℃＜ t ＜ 45 ℃ (можно настроить для другой температуры) |
Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0—100 ℃ |
※ При условии технических изменений
