Описание

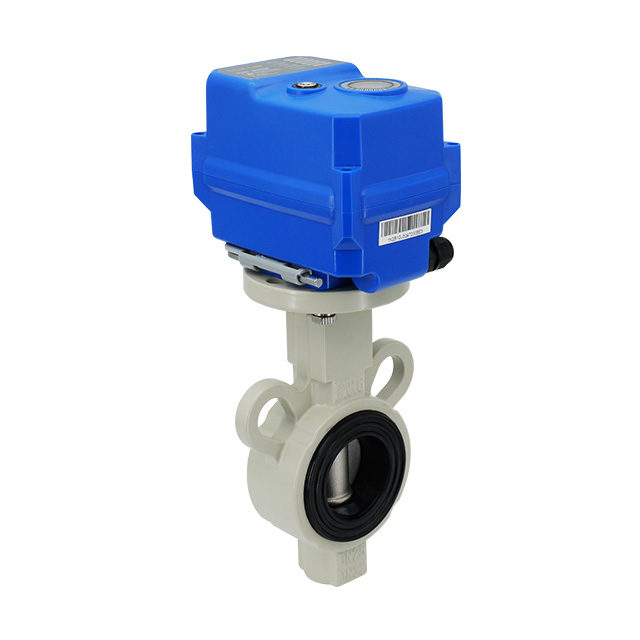

Межфланцевый дроссельный клапан с электроприводом KLD200 (металлический) имеет корпус из литого под давлением алюминия и диск из нержавеющей стали 304 или 316, что обеспечивает надежную работу и хорошую коррозионную стойкость. Он имеет функцию безопасности и предлагает возможность нормально открытого или нормально закрытого режима работы, что делает его надежной альтернативой электромагнитным клапанам. Клапан имеет электрический привод и имеет ручное управление с помощью шестигранного ключа для безопасной и удобной работы при отключении питания. Благодаря компактному дизайну он идеально подходит для интеграции в небольшое оборудование и поддерживает автоматизацию дистанционного управления. Клапан также имеет степень защиты IP67, что обеспечивает отличную водонепроницаемость и пыленепроницаемость.
Технические характеристики включают
Тип клапана: моторизованный межфланцевый дроссельный клапан
Размеры: Ду32 , Ду50
Давление: Максимум 1,6 МПа
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
Класс защиты: IP67
Ручное управление: шестигранный ключ (для использования в ситуациях отсутствия электроэнергии)
Межфланцевый дроссельный клапан с электроприводом KLD200 отличается компактной конструкцией, длительным сроком службы (до 20 000 циклов) и универсальным применением в водоподготовке, водосберегающих системах и другом экологически чистом автоматизированном оборудовании. Доступны высокоскоростные и долговечные версии для удовлетворения различных эксплуатационных потребностей.
Быстрая работающая версия или длительный срок службы необязательны.
Сертифицирован CE.
Приложения
Система очистки воды
Система спасения воды и другая экологически чистая система
Небольшое оборудование для автоматического управления
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
20 нм | DC24V | 85 Вт | B3S/BD3S | 1с | IP67 или F -тип | 1,6 МПа | 0-100 ℃ ※ 2 |
15 нм | DC12V | 15 Вт/25 Вт@Kt | B2S/B3S/ BD3S/KT32S | 15 с | |||
20 нм | DC12VH | 25 Вт@10s/ 36w@kt | 10 -е годы | ||||
20 нм 15 нм@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10 с/6 с | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 нм | AC24V | 15 Вт | B3S/BD3S | 15 с | |||
AC110V | |||||||
AC220V |
※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.
Примечания: Тип S использует обратную связь по микродвижению, которая может поддерживать состояние сигнала после сбоя питания с небольшой задержкой относительно действия положения клапана. Если требуется синхронный сигнал обратной связи с положением клапана, рекомендуется использовать реле обратной связи 200C-J, а подробные технические параметры можно получить, обратившись в нашу службу поддержки клиентов.

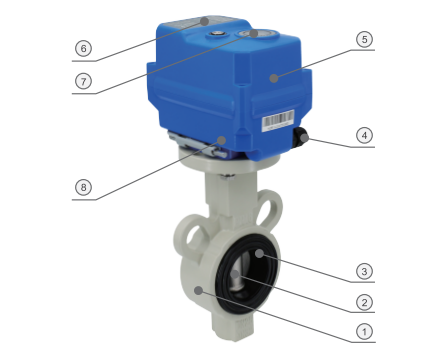

Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | Литье алюминия под давлением | 1 |
| 2 | Диск | 304/ 316 | 1 |
| 3 | Уплотнение | ЭПДМ/НБР | 1 |
| 4 | Кабельный разъем | Нейлон /никелированная латунь | 1 |
| 5 | Жилье | ПК сплав ※ / алюминий-хит | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Шестигранный ключ | Инструментальная сталь | 1 |
※ Избегайте прямого или косвенного контакта ПК с органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан, хлороформ и т. д., из-за коррозионной стойкости материалов ПК.

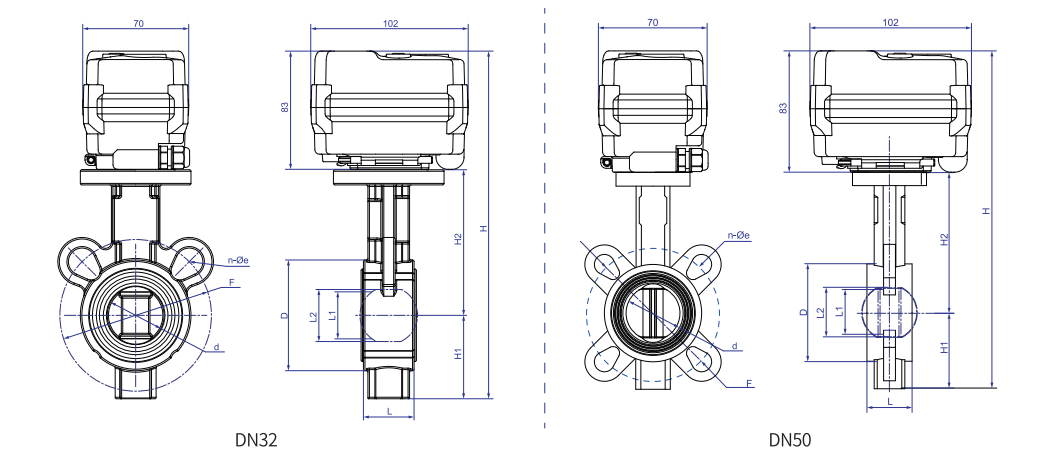

Размеры【DN32-DN50】
Размеры (мм)
DN | d | D | F | L | L1 | L2 | H1 | H2 | H | n-φe | W (кг) |
| DN32 | 37 | 73.0 | 100 | 33.4 | 31 | 34.3 | 55 | 96 | 234 | 2-18 | - |
| DN50 | 51 | 89.5 | 125 | 42.5 | 45 | 46.8 | 72 | 133 | 288 | 4-18 | - |
Функциональные данные
Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 Тип F [влагонепроницаемый, с добавлением осушающего нагревателя] Согласно Q/12NK 4404-2023 |
Ручное переопределение | Подходящий шестигранный ключ (только при выключенном питании) |
| Индикатор положения |  |
Условия труда
Окружающая температура. | -15 ℃＜ t ＜ 45 ℃ (можно настроить для другой температуры) |
Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0—100 ℃ |
※ При условии технических изменений
