Описание

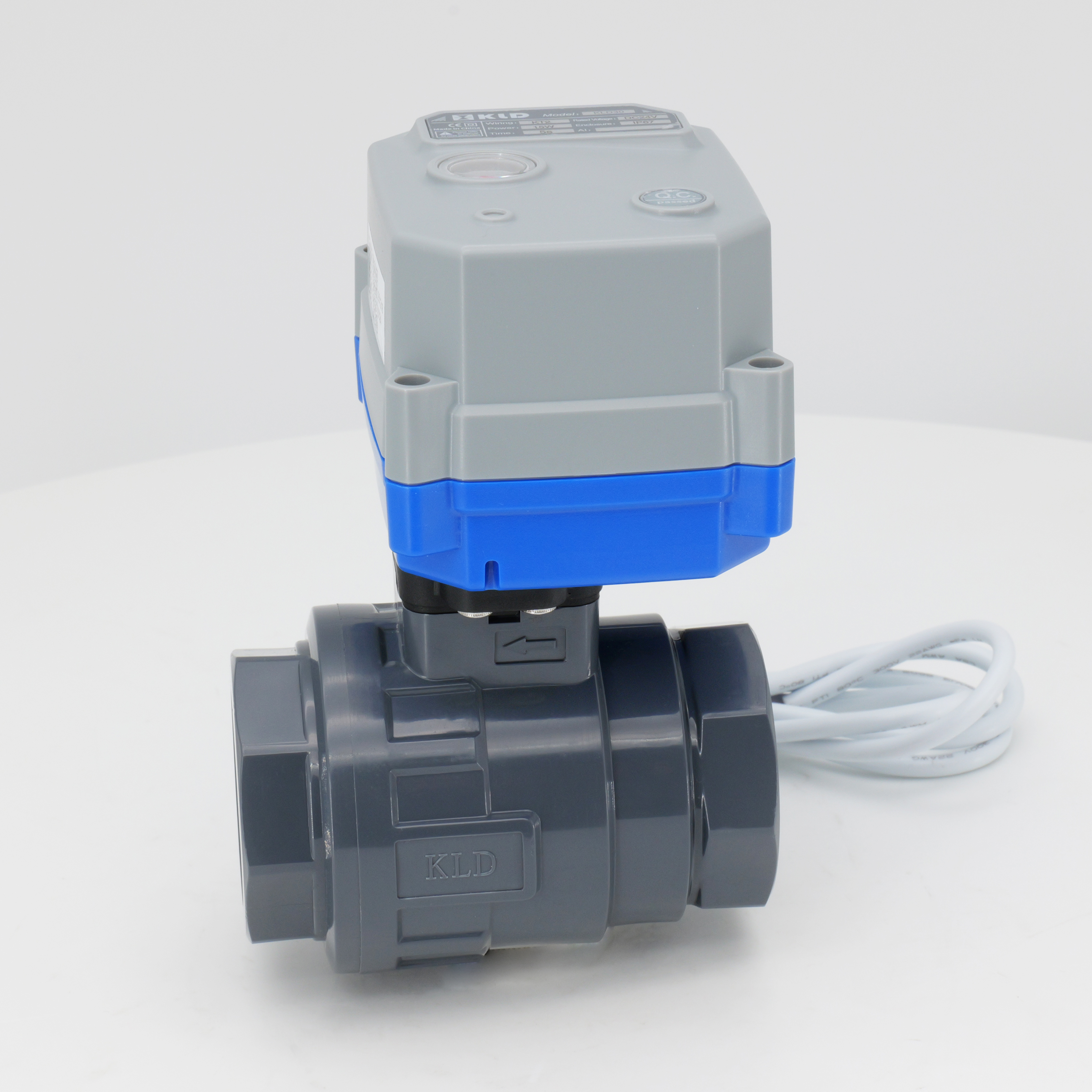

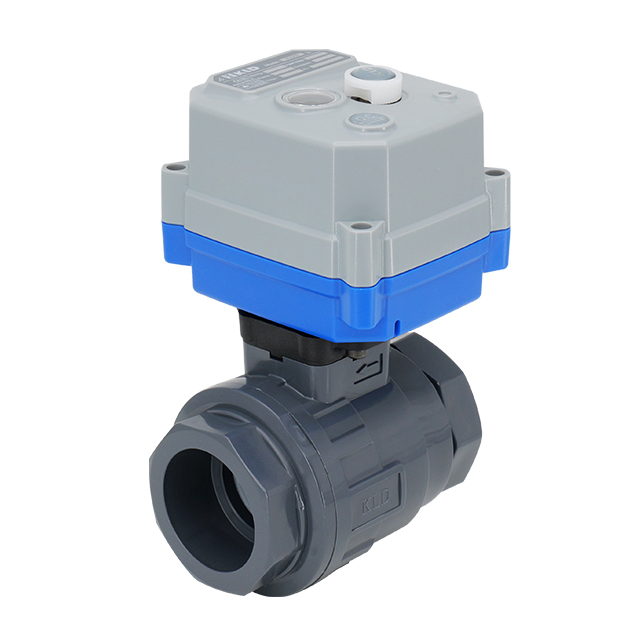

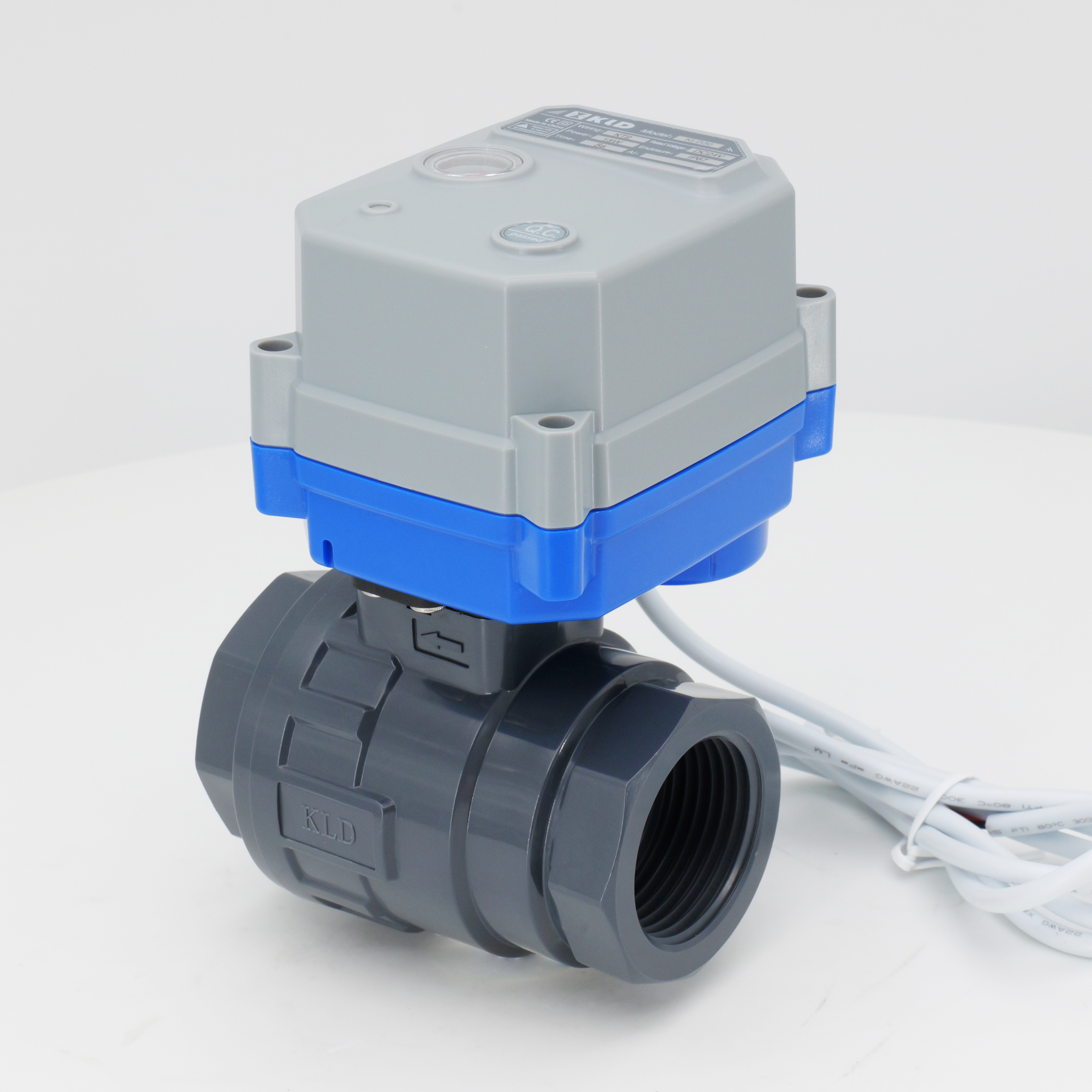

KLD30S/SJ Двухходовой полнопроходной пластиковый шаровой кран с нормальным включением/выключением изготовлен из ПВХ. Он разработан специально для работы с агрессивными средами, такими как кислоты и щелочи. Корпус клапана, шар и крышка изготовлены из ПВХ, обеспечивающего превосходную химическую стойкость. Седло шара изготовлено из ПТФЭ, а шток из ПВХ со вставкой из нержавеющей стали 304 для надежной передачи крутящего момента. Доступен в исполнении DN25 с внутренней резьбой или гнездовыми соединениями. Модель 30S оснащена маховиком ручного управления. В 30SJ он отсутствует для компактной установки. Срок службы привода может быть увеличен до 500 000 циклов. Он может заменить обычные электромагнитные клапаны там, где они не могут работать надежно. Произведено в соответствии с системой менеджмента качества ISO 9001.
Технические характеристики
Тип клапана: 2-ходовой пластиковый шаровой клапан с электроприводом
Размеры: Ду25
Давление: максимум 1,0 МПа (PN10)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: 0–45°C
Температура окружающей среды: от -20 ° C до 45 ° C
Этот клапан широко используется при работе с агрессивными жидкостями при очистке воды, защите окружающей среды и промышленной автоматизации. Конструкция из ПВХ устойчива к кислотам, щелочам и другим агрессивным средам. Опция раструбного соединения позволяет выполнять соединения, склеиваемые растворителем, для обеспечения герметичности трубопроводов. Обычно используется как надежная альтернатива электромагнитным клапанам в агрессивных средах. Подходит как для жидких, так и для газовых сред.
Приложения
Используется для агрессивных сред, таких как кислоты и щелочи и т. д.
Заменяет обычные электромагнитные клапаны, особенно там, где они не могут работать надежно.
Охрана окружающей среды, водоснабжение и канализация, водоподготовка
Промышленная автоматика и другое малое оборудование
Таблица проводов и электрических параметров
Без ручного управления 【30SJ】
| Проводка | Номинальное напряжение | Диапазон напряжения | Макс. Власть | Рабочий ток | Ток покоя | Внешний предохранитель ※1 | |
| Б3(С) БД3(С) | DC5V | DC4-8В | 4 Вт | ≤55 мА | 15±5мА | 2A | |
| DC12V | 10-15 В постоянного тока | 4 Вт | ≤30 мА | 15±5мА | 1A | ||
| DC24V | 20-28 В постоянного тока | 4 Вт | ≤40 мА | 10±5мА | 1A | ||
| AC220V | AC95-265В | 7 Вт | ≤10 мА | 10±5мА | 1A | ||
| КТ2(С) КТ32(С) | DC5V | DC4-8В | 7 Вт | ≤1,1 А | 20±5мА | 3A | |
| DC12V | 10-15 В постоянного тока | 10 Вт | ≤835 мА | 20±5мА | 2A | ||
| DC24V | 20-28 В постоянного тока | 10 Вт | ≤420 мА | 20±5мА | 1A | ||
| AC220V | AC95-265В | 15 Вт | ≤70 мА | 10±5мА | 1A | ||
С ручным управлением 【30S】
| Проводка | Номинальное напряжение | Диапазон напряжения | Макс. Власть | Рабочий ток | Ток покоя | Внешний предохранитель ※1 | |
Б2(С/Дж) Б3(С/Дж) БД3(С/Дж) Б33(Дж) Б43.Б44 | DC12V | 10-15 В постоянного тока | 8 Вт | ≤120 мА | 70±5мА | 2A | |
| AC/DC24V | AC16-30В | 7 Вт | ≤100 мА | 40±5мА | 1A | ||
| 16-40 В постоянного тока | |||||||
Б3(Дж) БД3(Дж) Б33(Дж) | AC220V | AC95-265В | 10 Вт | ≤25 мА | 10±5мА | 1A | |
КТ2(С/П) КТ32(С/Дж) | DC12V | 10-15 В постоянного тока | 10 Вт | ≤920 мА | 35±5мА | 2A | |
| AC/DC24V | AC12-30В | 12 Вт | ≤520 мА | 35±5мА | 2A | ||
| 12-40 В постоянного тока | |||||||
КТ2(Дж) КТ32(Дж) | AC220V | AC95-265В | 19 Вт | ≤90 мА | 20±5мА | 1A | |
Высокоскоростной
| Проводка | Номинальное напряжение | Диапазон напряжения | Макс. Власть | Рабочий ток | Ток покоя | Внешний предохранитель ※1 | |
Б3(Дж) BD3(J | DC24V | 20-26 В постоянного тока | 12 Вт | ≤300 мА | 15±5мА | 2A | |
КТ2(Дж) КТ32(Дж) | DC24V | 20-26 В постоянного тока | 25 Вт | ≤1,05 А | 25±5мА | 3A | |
※1 Характеристики внешнего быстродействующего предохранителя: номинальный ток в ≥ 2–5 раз превышает макс. номинальный ток одного клапана с электроприводом. Для нескольких клапанов, подключенных параллельно, номинал предохранителя должен быть увеличен в соответствии с фактическими требованиями.
Примечания: Для функции Fail-Safe выберите элемент управления серии KT. Перечисленные выше параметры являются стандартными. Для получения более подробной информации, пожалуйста, проконсультируйтесь с нашим торговым персоналом.

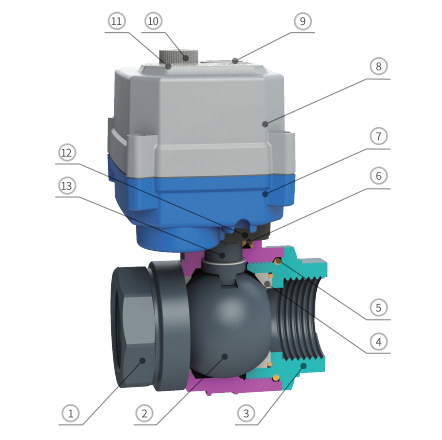

Основные компоненты диаграмма
Основные компоненты
| Нет. | Часть | Материал | QTY |
| 1 | Тело | UPVC | 1 |
| 2 | Мяч | UPVC | 1 |
| 3 | Капот | UPVC | 1 |
| 4 | Шаровое сиденье ※2 | PTFE | 2 |
| 5 | Уплотнение капота | ЭПДМ/НБР/ФПМ ※3 | 1 |
| 6 | Уплотнение штока | ЭПДМ/НБР/ФПМ ※3 | 1 |
| 7 | Нижняя крышка | ПК-сплав ※4 | 1 |
| 8 | Верхняя крышка | ПК-сплав ※4 | 1 |
| 9 | Смотровое окно | Прозрачный ПК | 1 |
| 10 | Маховик ※5 | ПОМ | 1 |
| 11 | Этикетка | ПК | 1 |
| 12 | Монтажный кронштейн | ПА66 | 1 |
| 13 | Корень | ПВХ + 304 | 1 |
| *1 | Контргайка кабельного ввода | ПА66 | 1 |
※2 Для газообразных сред рекомендуется использовать износостойкий ПТФЭ.
※3 Другие материалы можно настроить.
※4 Избегайте прямого или косвенного контакта ПК с органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан, хлороформ и т. д., из-за коррозионной стойкости материалов ПК.
※5 серий 30SJ без маховика.

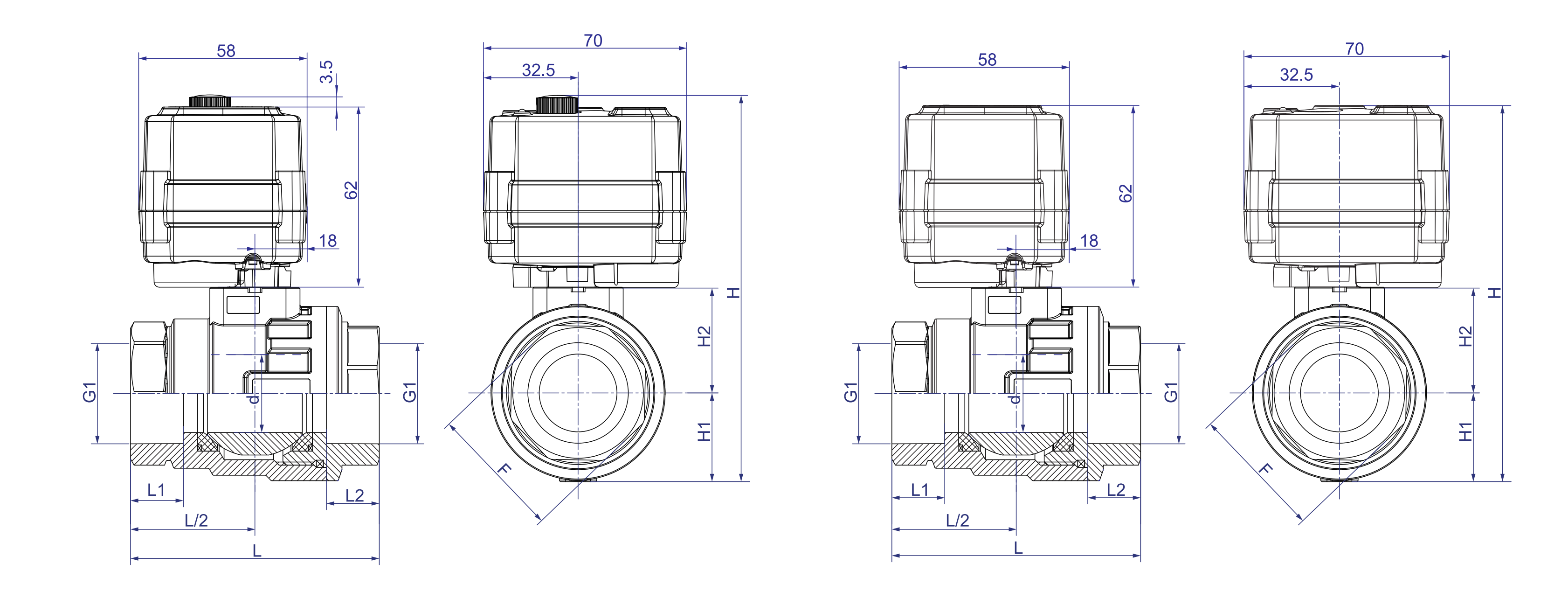

| Габариты-30S 【DN25】 | Размеры-30SJ 【DN25】 |
 | |
Размеры (мм)
| DN | d | G1 | L1 = L2 | L | H1 | H2 | H | F | W (кг) | |||
| Нить | Розетка | Нить | Розетка | 30С | 30SJ | |||||||
| DN25 | 25 | G1 ' | 32.3 | 17 | 17 | 80 | 28 | 34 | 128.25 | 124.75 | 43 | - |
Примечание:
1. Допуски на размеры детали соответствуют GB/T 1804-2000, класс m.
2. Допуск сборки: ±2 мм.
3. Дополнительные резьбы портов: NPT, G и т. д. Укажите при заказе.
Внимание:
1. Из-за различий от партии к партии данные могут быть незначительно изменены. Физический продукт имеет преимущественную силу. Мы оставляем за собой право на изменения без предварительного уведомления!
2. По вопросам применения с ограниченным пространством для установки или строгими требованиями к размерам обращайтесь к соответствующему торговому персоналу.
Инструкции по переопределению ручного
Ручное управление должно выполняться при выключенном питании. Подробную информацию см. в руководстве.
※ При условии технических изменений
