Описание

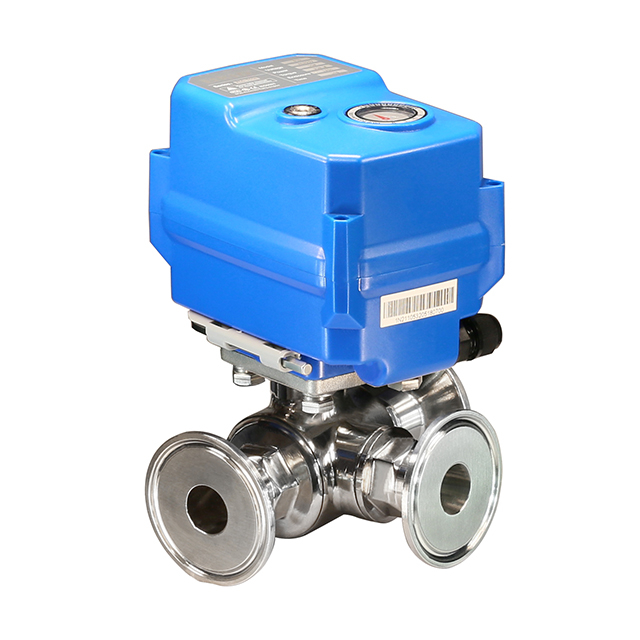

Трехходовой шаровой кран с электроприводом KLD200 предназначен для быстрой сборки и имеет трехзажимное соединение, что делает его идеальным для гигиенических и компактных систем управления жидкостями. Корпус клапана и шар изготовлены из нержавеющей стали 304, 316 или 316L, что обеспечивает превосходную коррозионную стойкость и долговечность. Он оснащен функцией отказоустойчивости, позволяющей выбирать между нормально открытым или нормально закрытым режимом работы, что служит надежной альтернативой электромагнитным клапанам. Бесщеточный двигатель обеспечивает стабильную и бесшумную работу, а входящий в комплект шестигранный ключ обеспечивает безопасное ручное управление в случае сбоя питания. Благодаря компактному дизайну, подходящему для небольшого оборудования, и степени защиты IP67, он водонепроницаем и пыленепроницаем, что позволяет использовать его в сложных условиях.
Технические характеристики включают
Тип клапана: трехходовой шаровой кран с электроприводом.
Соединение: Tri-Clamp (быстрая сборка)
Доступные размеры: Φ19, Φ25, Φ32.
Номинальное давление: максимум 1,0 МПа.
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
Ручное управление: шестигранный ключ (для использования в ситуациях отсутствия электроэнергии)
Трехходовой шаровой кран с электроприводом KLD200 широко используется в системах водоочистки, водосберегающих устройствах и другом экологически чистом автоматизированном оборудовании. Он обеспечивает длительный срок службы (до 20 000 циклов). Доступны как высокоскоростная, так и стандартная версии для удовлетворения различных эксплуатационных требований.
Сертифицирован CE.
Приложения
Система очистки воды
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защита Сорт | Максимум Давление | Средний темп. |
20 нм | DC24V | 85 Вт | B3S/BD3S | 1с | IP67 или F -тип | 1,0 МПа | 0-100 ℃ ※ 2 |
15 нм | DC12V | 15 Вт/25 Вт@Kt | B2S/B3S/BD3S/KT32S | 15 с | |||
20 нм | DC12VH | 25 Вт@10s/36w@kt | 10 -е годы | ||||
20 нм 15 нм@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10 с/6 с | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 нм | AC24V | 15 Вт | B3S/BD3S | 15 с | |||
AC110V | |||||||
AC220V |
※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.
Примечания: Тип S использует обратную связь по микродвижению, которая может поддерживать состояние сигнала после сбоя питания с небольшой задержкой относительно действия положения клапана. Если требуется синхронный сигнал обратной связи с положением клапана, рекомендуется использовать реле обратной связи 200C-J, а подробные технические параметры можно получить, обратившись в нашу службу поддержки клиентов.

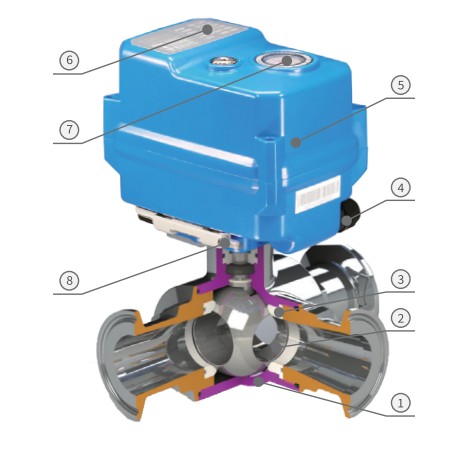

Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | 304/316/316L | 1 |
| 2 | Мяч | 304/316/316L | 1 |
| 3 | Место для мяча | PTFE | 4 |
| 4 | Кабельный разъем | Нейлон, никелированная латунь | 1 |
| 5 | Жилье | ПК сплав ※ / алюминий-хит | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Шестигранный ключ | Инструментальная сталь | 1 |
※ Избегайте прямого или косвенного контакта ПК с органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан, хлороформ и т. д., из-за коррозионной стойкости материалов ПК.

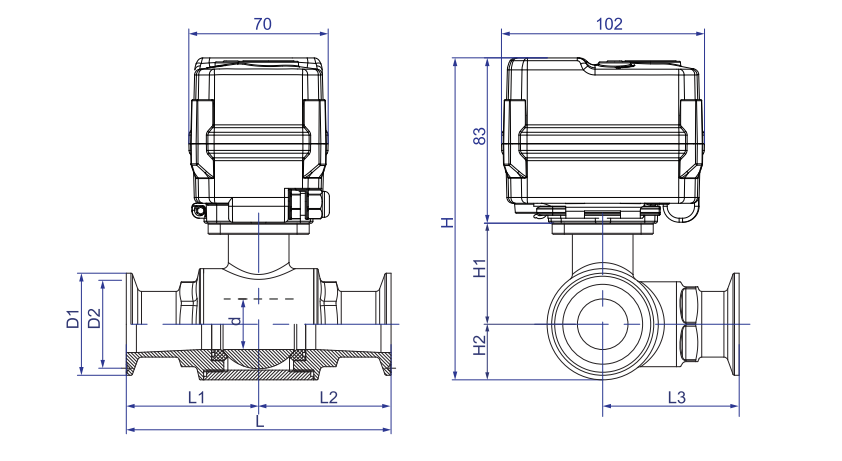

| Размеры【Ф19-Ф32】 | |
|
Размеры (мм)
DN | d | D1 | D2 | L | L1 = L2 | L3 | H1 | H2 | H | W (кг) |
| Фе19 | 15 | 50.5 | 43.5 | 108 | 54.0 | 52.0 | 44.25 | 25.25 | 143.0 | 1.7 |
| Ф25 | 20 | 50.5 | 43.5 | 125 | 62.5 | 60.0 | 45.75 | 25.25 | 154.0 | - |
| FP32 | 25 | 50.5 | 43.5 | 131 | 65.5 | 67.5 | 50.00 | 27.50 | 160.5 | - |
Функциональные данные
| Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 Тип F [влагонепроницаемый, с добавлением осушающего нагревателя] Согласно Q/12NK 4404-2023 |
| Ручное переопределение | Подходящий шестигранный ключ (только при выключенном питании) |
| Индикатор положения |  |
Условия труда
| Окружающая температура. | -15 ℃＜ t ＜ 45 ℃ (можно настроить для другой температуры) |
| Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0—100 ℃ |
※ При условии технических изменений
