Описание
KLD 200TMT-это умный модулизованный моторизованный игольчатый клапан с мультизмуром, предназначенный для высокого точного управления небольшим рабочим оборудованием для инсульта и небольших проектов по очистке воды, оборудования для промышленной автоматизации. Его основные функции включают в себя OLED -дисплей для четкой видимости, удобных и интеллектуальных настройки меню, выходных сигналов тревоги с реле и точность положения ± 1% / 0,5% (регулируемое программным обеспечением). Этот клапан, оснащенный высокопроизводительным бесщеточным двигателем со встроенной перегрузочной защитой и перегрузкой.
Технические характеристики включают
Тип клапана: моторизованный игольный клапан
Размеры: 1/4 ', 3/8 ', 1/2 ', φ8, φ10
Давление: 3000 фунтов на квадратный дюйм (30 ° C)
Максимальный угол вращения: 360 ° * n (n <5)
Окружающая температура. : От -15 ° C до 45 ° C (можно настроить для другой температуры)
KLD 200TMT является компактным, простым для оперативного и надежного двигателя двигателя. Благодаря превосходной производительности и комплексной защите, он имеет значительные преимущества по сравнению с аналогичными продуктами и быстрым рабочим и долгосрочным сроком службы.
CE утвержден.
Приложения
Подходит для высокого точного управления небольшим рабочим оборудованием
Интеллектуальные управляющие устройства, спасающие воды, терминалы исполнительной системы, спасающей воды
Небольшие проекты по обработке воды в рамках потока
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Максимальная мощность | Пик ток при 5 мс | Проводка | Время работы | Защитный класс | Среднее давление |
15 нм | AC/DC24V | 25 Вт | 1.0a@5ms@dc24v | 4-20MA/0-5V/1-5V / 0-10V/2-10V/0-20MA | Около 24 -х годов за круг | IP67 или F Тип | 3000 фунтов на квадратный дюйм (30 ℃) |
AC/DC95-265V | 25 Вт | 0,11a при 5 мс@ac230v | |||||
20 нм | DC24V | 85 Вт | 3.5a@5ms@dc24v | Около 4 с за круг |

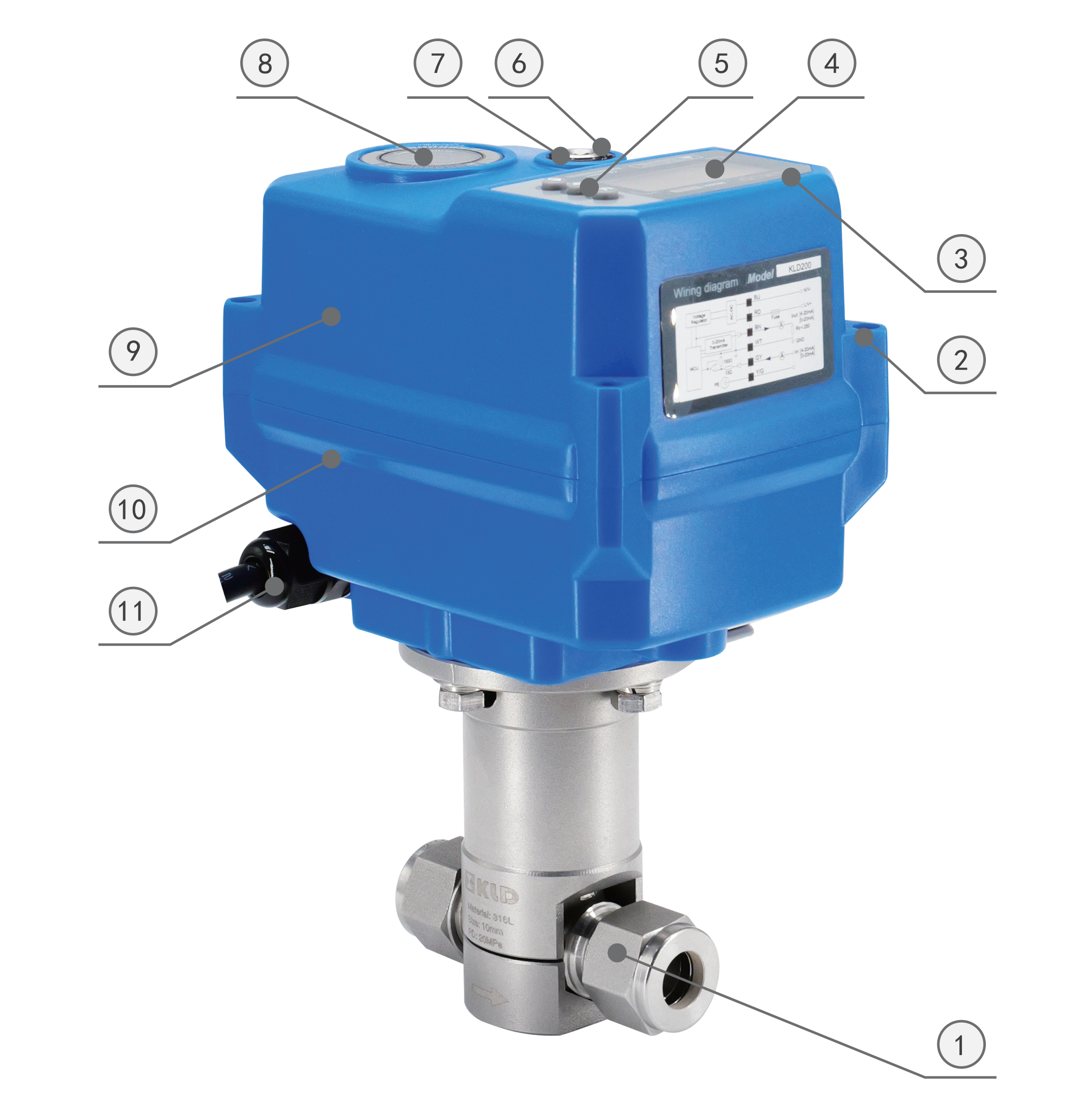

Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | 304/ 316L/ 2205 | 1 |
Клапан стебель | 304/ 316L/ 2205 | 1 | |
Мягкое сиденье штока клапана | Pctfe | 1 | |
Упаковка штока клапана | PFA/ PTFE | 1 | |
| 2 | Винты | 304 | 4 |
| 3 | Этикетка | ПК | 1 |
| 4 | 1,3-дюймовый ЖК-экран | Олинг | 1 |
| 5 | Кнопки | Резина | 3 |
| 6 | Ручной вал | 304 | 1 |
| 7 | Уплотнение ручного вала | Нян | 1 |
| 8 | Индикативное окно | Прозрачный ПК | 1 |
| 9 | Верхняя крышка | ПК сплав/алюминий, нанесенный на магистратую, ※ | 1 |
| 10 | Нижняя крышка | ПК сплав/алюминий, нанесенный на магистратую, ※ | 1 |
| 11 | Кабельный разъем | Нейлон/никелированная латунь | 1 |
| ※ 1 | Гексагональный ключ -гаечный ключ | Теплостойкий пресс | 1 |
| ※ 2 | Гексагональный ключ | Инструментальная сталь | 1 |
※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.

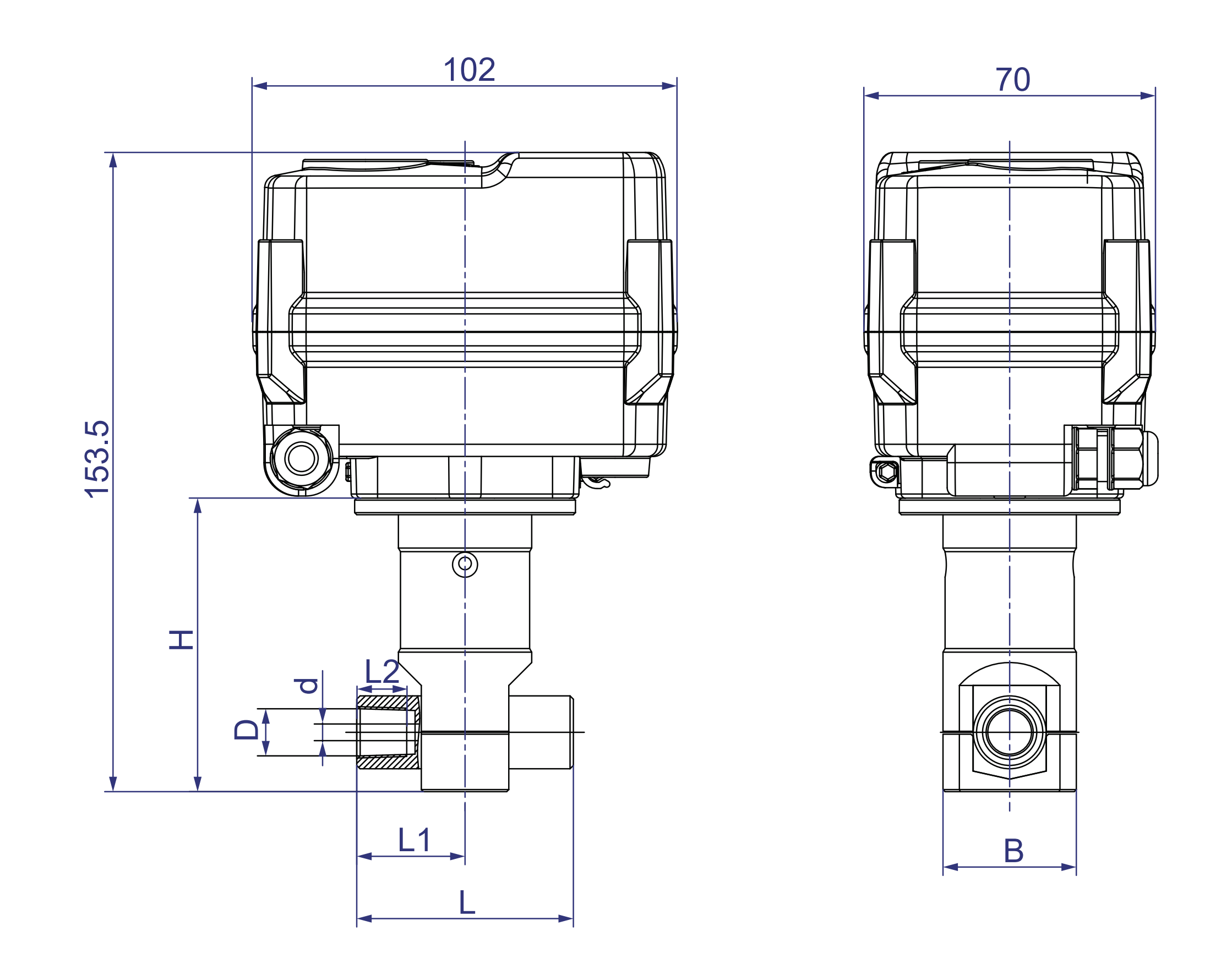

Размеры [1/4 '-1/2 ', поток]
Размеры (мм)
Размер | L | L1 | L2 | D | H | B | d | W (кг) |
1/4 ' | 52 | 26 | 11 | Npt 1/4 ' | 70,5 ± 1 | Φ32 | 4 | - |
3/8 ' | 67 | 33.5 | 10.5 | G 3/8 ' | 70,5 ± 1 | Φ32 | 2 | - |
1/2 ' | 70 | 35 | 12 | G 1/2 ' | 70,5 ± 1 | Φ32 | 2 | - |

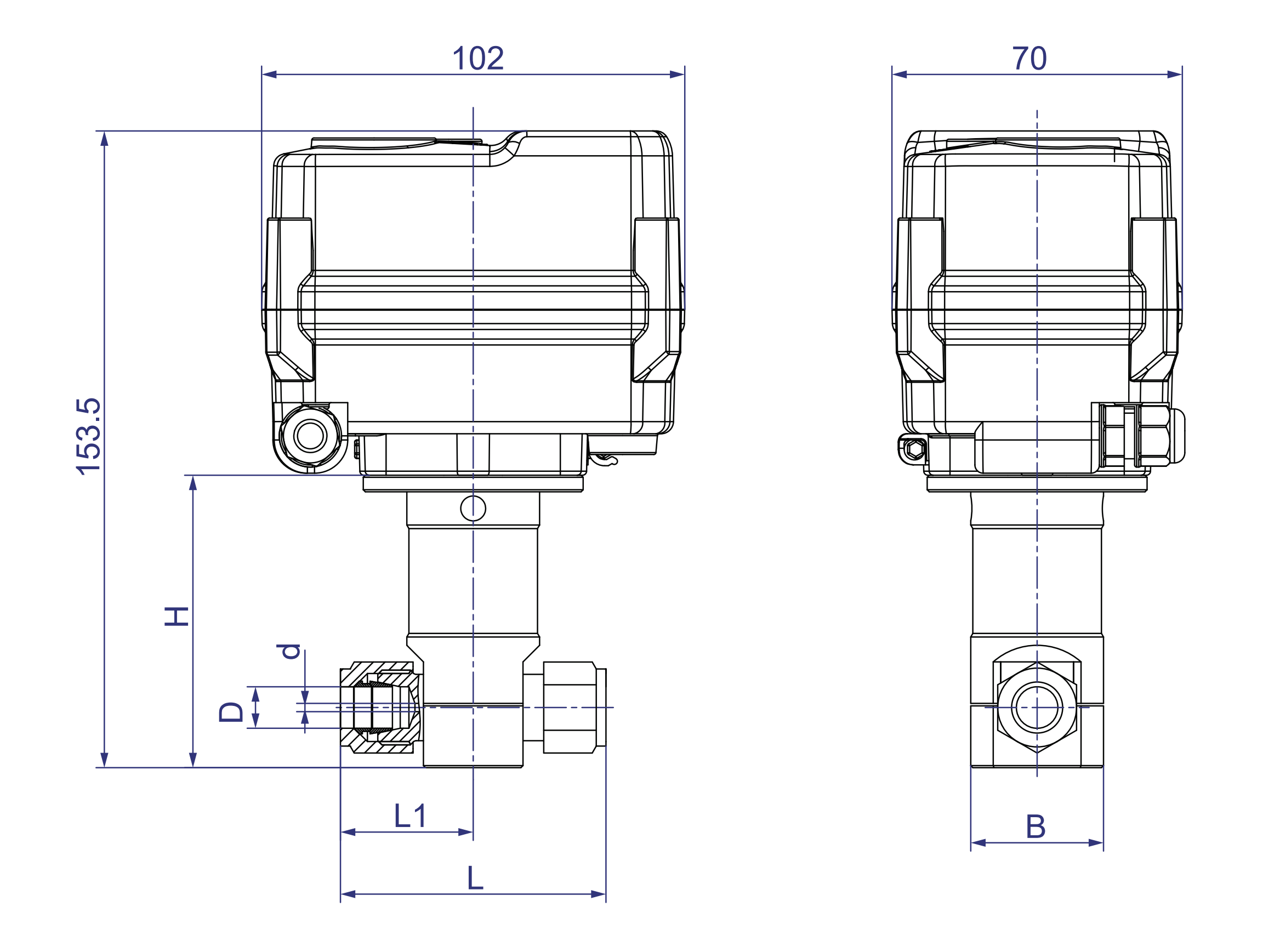

Размеры [φ8-φ10, поворотный орех]
Размеры (мм)
Размер | L | L1 | D | H | B | d | W (кг) |
Φ8 | 60 | 30 | Φ8 | 70,5 ± 1 | Φ32 | 2 | - |
Φ10 | 64 | 32 | Φ10 | 70,5 ± 1 | Φ32 | 2 | - |
Примечания: L - размер, когда фланцевая гайка затянута вручную. Это только для предварительного выбора, пожалуйста, свяжитесь с KLD для окончательного подтверждения в деталях продукта, таких как размеры, параметры и т. Д.
Неподочное уведомление при выборе модулирующего клапана: не рекомендуется часто отключаться, так как функция модулирующего клапана заключается в том, чтобы точно регулировать скорость потока жидкости. Клапан мячи или глобальный клапан рекомендуется при использовании для функции отключения.

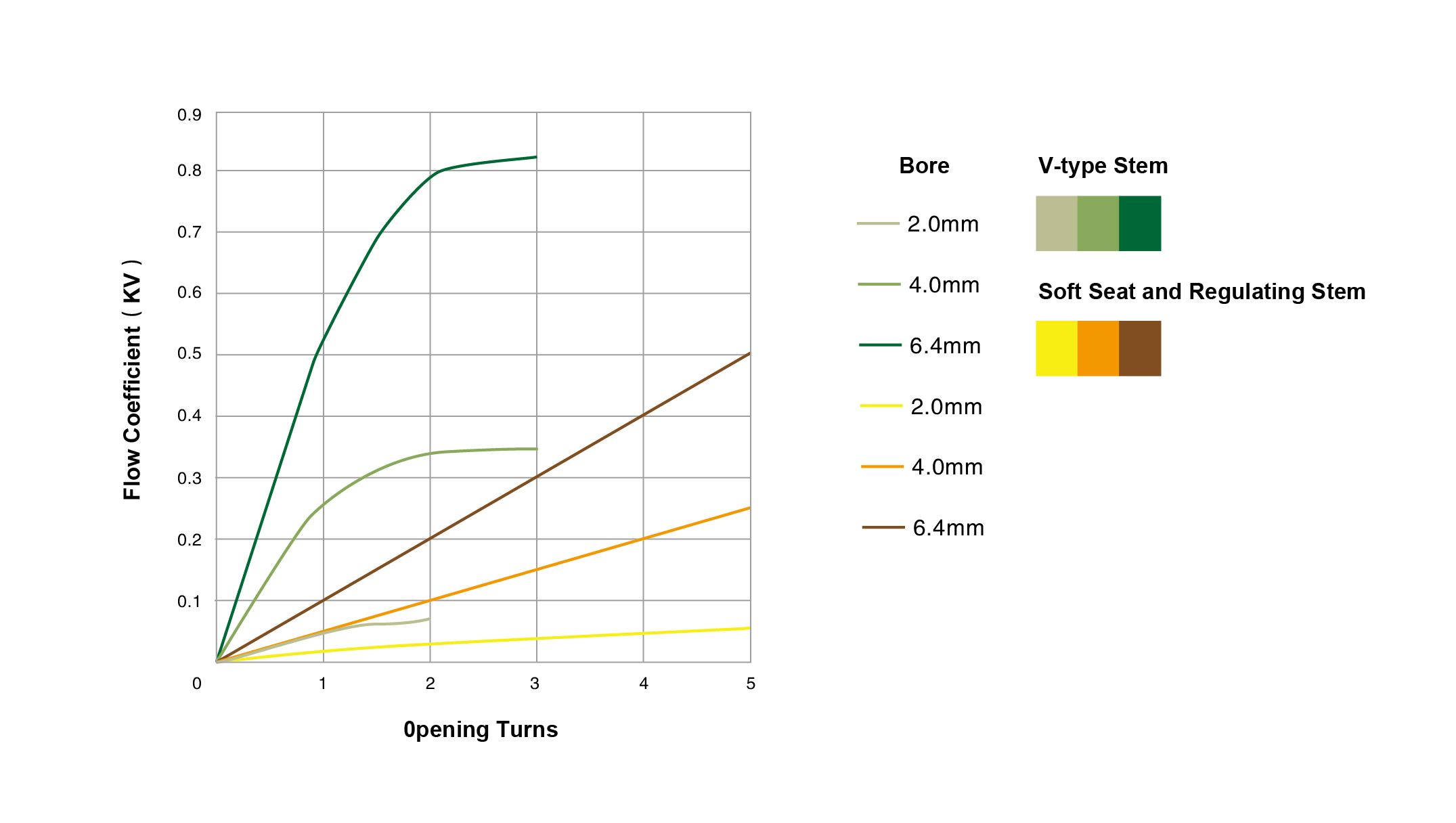

Коэффициент потока
Функциональные данные
Угол вращения | 360 ° * n (n <5) |
Степень защиты | IP67 согласно EN60529/GB4208-2008 (все направления) F тип [сырость, добавление осушительного обогревателя] |
Ручное переопределение | Соответствующий шестигранный гаечный ключ (только используя без силы) |
| Индикатор положения |
и OLED |
Условия труда
Окружающая температура. | -15 ℃＜ T ＜ 45 ℃ |
| Окружающая влажность | 5-95%RH, не конденсирование |
※ При условии технических изменений
