Описание

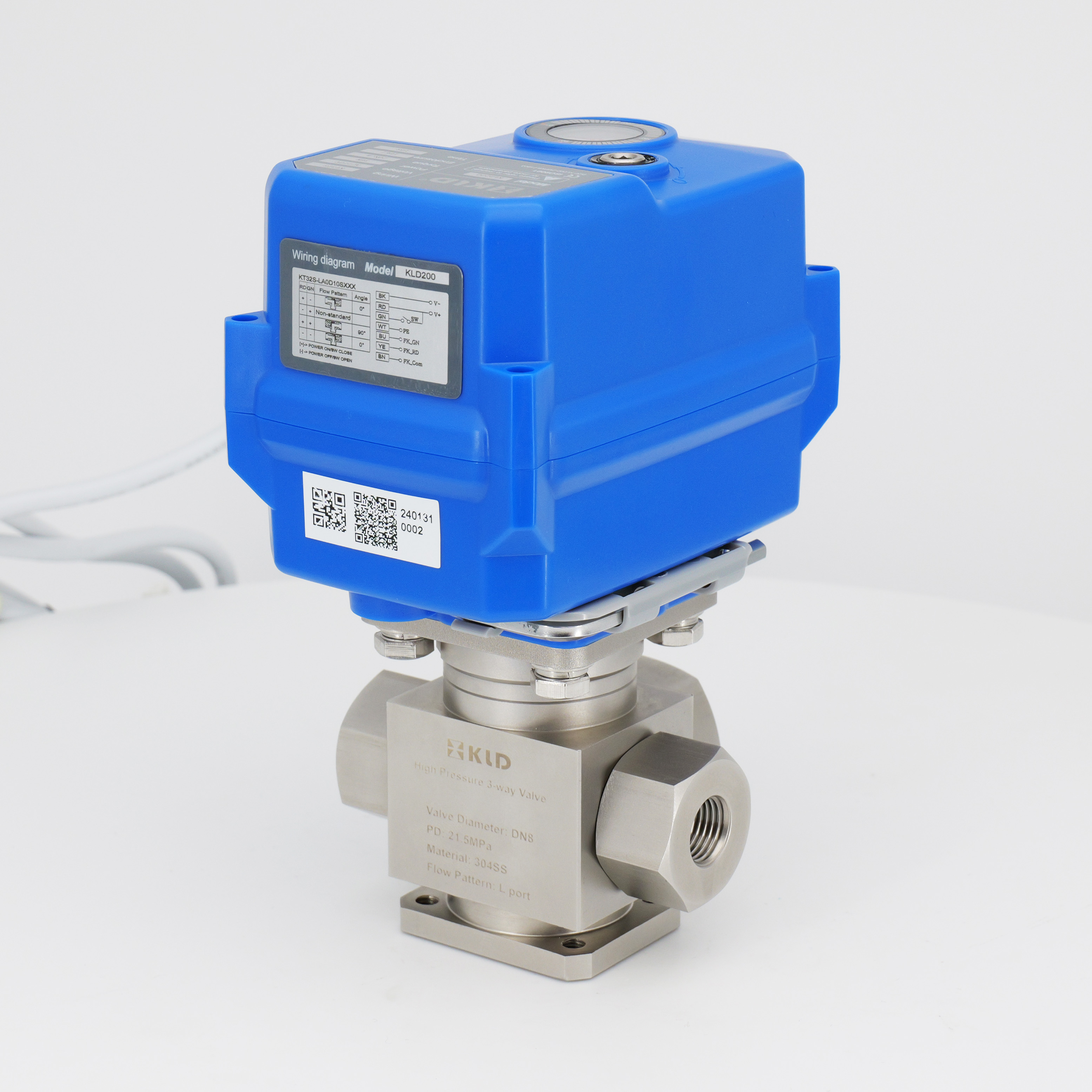

KLD 200 3-й моторизованный шаровой клапан высокого давления (нержавеющая сталь, от 1/4 'до 3/4 ') предназначен для применений высокого давления, способного выдерживать высокие рабочие давления до PN315, подходящих для ситуаций высокого давления. Он оснащен компактной структурой, легкой эксплуатацией и точным управлением, что делает его идеальным для систем очистки воды, систем очистки, автоматизации небольших оборудования, промышленной автоматизации и гидравлических систем, обеспечивая удаленный и автоматический управление средством.
Технические характеристики включают
Тип клапана: трехсторонний электрический шаровой клапан высокого давления
Диаметр: DN8, DN10, DN15, DN20
Тип подключения: резьба
Давление: максимум 31,5 МПа (PN315)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
KLD 200 3-й моторизованный шаровой клапан высокого давления (нержавеющая сталь, 1/4 'до 3/4 ') предлагает компактный размер, длительный срок службы, стабильные характеристики вождения и дополнительные функции безопасности. Он широко используется в различных системах управления и является идеальным выбором для достижения управления автоматизацией.
CE утвержден
Приложения
Система очистки воды
Система стирки
Небольшое оборудование для автоматического управления
Промышленная автоматизация
Гидравлическая система
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
20 нм | DC24V | 85 Вт | B3S/BD3S | 1с | IP67 или F -тип | 31.50 МПа | 0-100 ℃ ※ 2 |
15 нм | DC12V | 15 Вт/25 Вт@Kt | B2S/B3S/BD3S/KT32S | 15 с | |||
20 нм | DC12VH | 25 Вт@10s/ 36w@kt | 10 -е годы | ||||
20 нм/ 15 нм@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10 с/6 с | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 нм | AC24V | 15 Вт | B3S/BD3S | 15 с | |||
AC110V | |||||||
AC220V |
※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.
Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | 304/316L | 1 |
| 2 | Мяч | 304/316L | 1 |
| 3 | Место для мяча | PTFE | 1 |
| 4 | Кабельный разъем | Нейлон, никелированная латунь | 1 |
| 5 | Жилье | ПК сплав ※ / алюминий-хит | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Гексагональный ключ | Инструментальная сталь | 1 |
※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.
Размеры 【dn8-dn20】
Размеры (мм)
DN | G1 | L1 = L2 = L3 | L | L4 | d | F | H1 | H2 | H | W (кг) |
DN8 | G1/4 ″ | 12 | 77 | 57 | 7 | 27 | 28 | 40 | 151 | - |
DN10 | G3/8 ″ | 12 | 77 | 57 | 7 | 27 | 28 | 40 | 151 | - |
DN15 | G1/2 ″ | 12 | 83 | 62.5 | 12 | 36 | 33 | 44.5 | 160.5 | - |
DN20 | G3/4 ″ | 15 | 93 | 67.5 | 12 | 36 | 33 | 44.5 | 160.5 | - |
Примечания: B SP, NPT, GB Ect. необязательно.
Направление потока
Функциональные данные
Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 согласно EN60529/GB4208-2008 (Alldirections) F тип [сырость, добавление осушительного обогревателя] |
Ручное переопределение | Соответствующий шестигранный гаечный ключ ( только используя без силы ) |
| Индикатор положения |  |
Условия труда
Окружающая температура. | -15 ℃＜ t ＜ 45 ℃ (можно настроить для другой температуры) |
Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0—100 ℃ |
※ При условии технических изменений
