Описание
KLD 200 двухсторонний моторизованный шаровой клапан высокого давления (нержавеющая сталь, 1/4 'до 3/4 ') имеет конструкцию высокого давления, способную выдерживать более высокие рабочие давления, достигая PN315 и подходит для применений высокого давления. Он может похвастаться компактной структурой, простой работой и точным управлением. Широко используемые в таких отраслях, как нефть, химикаты, электроэнергия, водоснабжение и дренаж, он обеспечивает удаленный и автоматизированный контроль над средой.
Технические характеристики включают
Тип клапана: двусторонний моторизованный клапан высокого давления
Размеры: DN8, DN10, DN15, DN20
Тип подключения: резьба
Давление: максимум 31,50 мПа (PN315)
Поток: варьируется в зависимости от размера клапана и применения
Средняя температура: от 0 ° C до 100 ° C
Температура окружающей среды: от -15 ° C до 45 ° C
KLD 200 двухсторонний моторизованный шаровой клапан высокого давления (нержавеющая сталь, 1/4 'до 3/4 ') имеет надежное качество, длительный срок службы и высокую конкурентоспособность среди аналогичных продуктов.
CE утвержден
Приложения
Система очистки воды
Система стирки
Небольшое оборудование для автоматического управления
Промышленная автоматизация
Гидравлическая система
Технические данные
Оцененный крутящий момент | Номинальное напряжение | Власть | Проводка | Время работы | Защитный класс | Максимальное давление | Средний темп. |
20 нм | DC24V | 85 Вт | B3S/BD3S | 1с | IP67 или F -тип | 31.50 МПа | 0-100 ℃ ※ 2 |
15 нм | DC12V | 15 Вт/25 Вт@Kt | B2S/B3S/ BD3S/KT32S | 15 с | |||
20 нм | DC12VH | 25 Вт@10s/ 36w@kt | 10 -е годы | ||||
20 нм 15 нм@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10 с/6 с | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 нм | AC24V | 15 Вт | B3S/BD3S | 15 с | |||
AC110V | |||||||
AC220V |
※ 2 необходимо добавить высокотемпературный кронштейн, если средняя температура превышает 100 ℃.

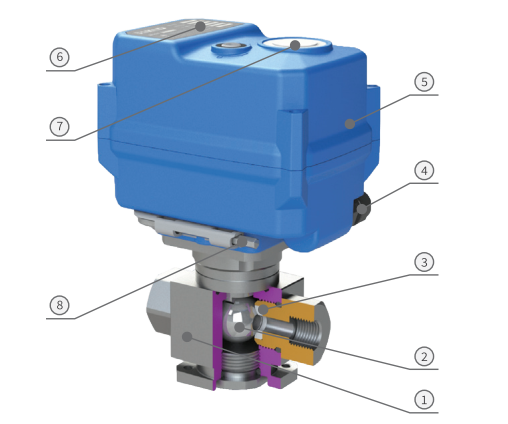

Основные компоненты диаграмма
Основные компоненты
| Нет. | Компоненты | Материал | QTY |
| 1 | Тело | 304/316L | 1 |
| 2 | Мяч | 304/316L | 1 |
| 3 | Место для мяча | PTFE | 1 |
| 4 | Кабельный разъем | Нейлон, Ник Кел - Плат | 1 |
| 5 | Жилье | ПК сплав ※ / алюминий-хит | 1 |
| 6 | Этикетка | ПК | 1 |
| 7 | Индикативное окно | Прозрачный ПК | 1 |
| 8 | Гексагональный ключ | Инструментальная сталь | 1 |
※ Избегайте прямых или косвенных контактов между ПК и органическими растворителями, такими как толуол, ксилол, кетоны, дихлорметан, трихлорметан и хлороформ.
Размеры 【dn8-dn20】
Размеры (мм)
DN | D1 | L1 | L | Ла | d | F | H1 | H2 | H | W (кг) |
DN8 | G1/4 ″ | 12 | 38.5 | 77 | 7 | 27 | 28 | 40 | 151 | - |
DN10 | G3/8 ″ | 12 | 38.5 | 77 | 7 | 27 | 28 | 40 | 151 | - |
DN15 | G1/2 ″ | 12 | 41.5 | 83 | 12 | 36 | 33 | 44.5 | 160.5 | - |
DN20 | G3/4 ″ | 15 | 46.5 | 93 | 12 | 36 | 33 | 44.5 | 160.5 | - |
Примечания: BSP, NPT, GB Ect. необязательно.
Функциональные данные
Угол вращения | 90 ° ± 2 ° |
Степень защиты | IP67 согласно EN60529/GB4208-2008 (все направления) F тип [сырость, добавление осушительного обогревателя] |
Ручное переопределение | Соответствующий шестигранный гаечный ключ (только используя без силы) |
| Индикатор положения |  |
Условия труда
Окружающая температура. | -15 ℃＜ t ＜ 45 ℃ (можно настроить для другой температуры) |
Окружающая влажность | 5-95%RH, не конденсирование |
| Средний темп. | 0—100 ℃ |
※ При условии технических изменений
